人教版九年级物理15.4电流的测量同步练习（含答案）

人教版九年级物理15.4电流的测量同步练习（含答案）

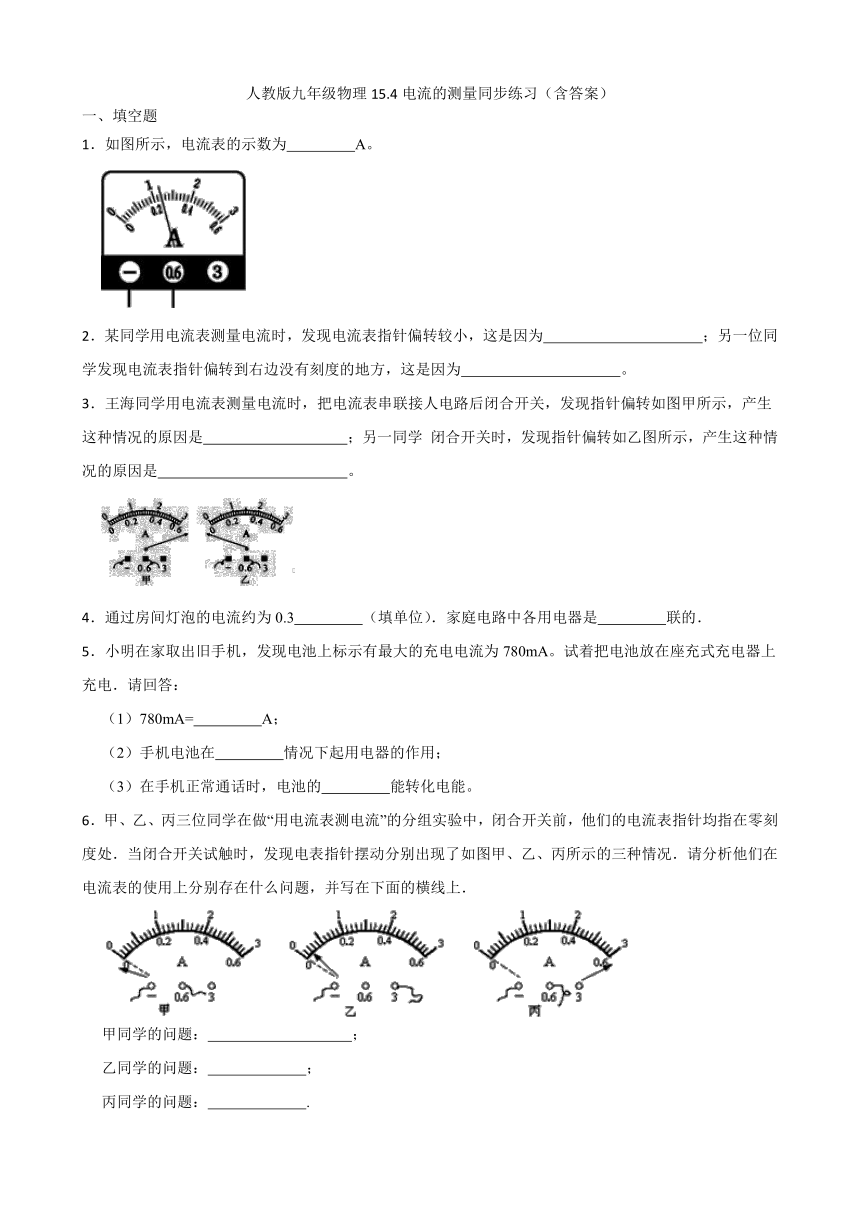

一、填空题
1．如图所示，电流表的示数为　 　A。
2．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为　 　；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为　 　。
3．王海同学用电流表测量电流时，把电流表串联接人电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是　 　；另一同学 闭合开关时，发现指针偏转如乙图所示，产生这种情况的原因是　 　。
4．通过房间灯泡的电流约为0.3　 　（填单位）．家庭电路中各用电器是　 　联的．
5．小明在家取出旧手机，发现电池上标示有最大的充电电流为780mA。试着把电池放在座充式充电器上充电．请回答：
（1）780mA=　 　A；
（2）手机电池在　 　情况下起用电器的作用；
（3）在手机正常通话时，电池的　 　能转化电能。
6．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　.

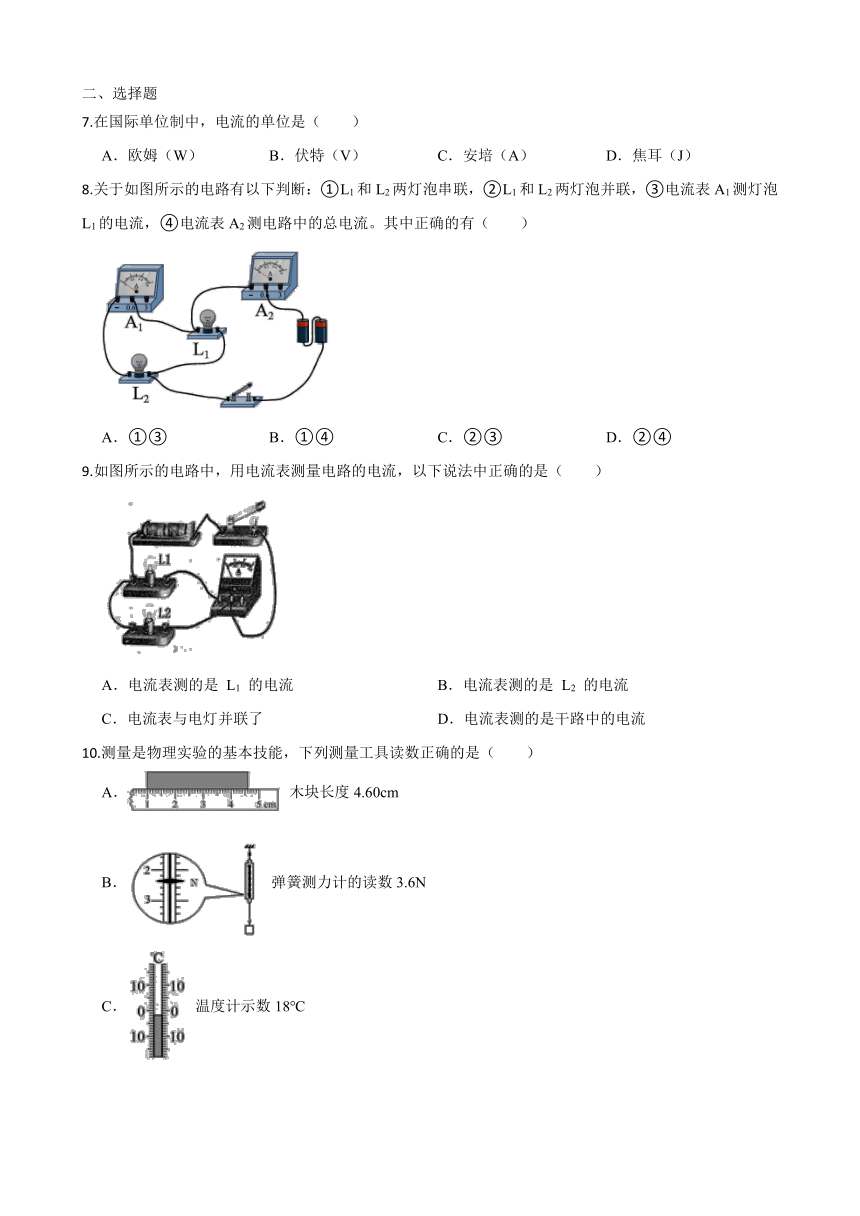

二、选择题
7.在国际单位制中，电流的单位是（　　）
A．欧姆（W） B．伏特（V） C．安培（A） D．焦耳（J）
8.关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（　　）
A．①③ B．①④ C．②③ D．②④
9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（　　）
A．电流表测的是 L1 的电流 B．电流表测的是 L2 的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流
10.测量是物理实验的基本技能，下列测量工具读数正确的是（　　）
A． 木块长度4.60cm
B． 弹簧测力计的读数3.6N
C． 温度计示数18℃
D． 电流表读数0.3A
11.如图所示，能够直接测量通过灯L2电流的是（　　）
A． B．
C． D．
12.图所示电流表（量程为0~0.6A）的读数为（　　）
A．0.46A B．0.52A C．2.6A D．2.60A
13.下列说法中正确的是（　　）
A．中学生步行的速度约 10m/s
B．一只普通鸡蛋的体积约为 4×10-4m3
C．教室内普通日光灯正常发光时的电流约为 0.18A
D．成年人双脚站立时对地面的压强约为 1.2×103Pa
14.如图中的电流表，能直接测量通过灯L1电流的电路是（　　）
A．B．C． D．
三、画图题
15.如图，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．
16.在图中的○里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光．

四、实验探究题
17.在“用电流表测电流”的实验中，
（1）按图（a）所示的电路连接好后，把电流表先后接在电路中的a、b、c处时得到如下的记录表格．
测量处 a b c
电流/A 0.2 0.2 0.2
比较测得的数据得出的结论是：串联电路中各处　 　．
（2）按图（b）所示的电路连接好后，闭合开关后，各电流表的示数记录在下表中，根据实验数据，可以得出的结论是：在并联电路中，干路中的电流等于　 　．
测量处 I1 I2 I
电流/A 0.2 0.3 0.5
（3）在某次实验过程中，小明同学刚连接好电路，开关尚未闭合时，发现电流表的指针如图（c）所示，这是因为　 　；如果小明同学在闭合开关后电流表才出现了如图所示的情况，其原因可能是　 　．
答案
1.0.24
2.电流表量程选大了；电流表量程选小了
3.电流表量程过小；电流表正负接线柱接反
4.A；并
5.（1）0.78 （2）充电 （3）化学
6.正负接线柱接反；量程过大；量程过小
7-14 C D A D C A C D
15.解：如图所示：
16.解：
如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路；假设右边的表为电流表，则两灯泡造成短路，不能满足两灯均能发光的要求，所以右边的表只能为电压表，左边的表为电流表，如图所示．
17.（1）电流相等 （2）各支路中的电流之和 （3）电流表没有校零；电流表的正负接线柱接反
