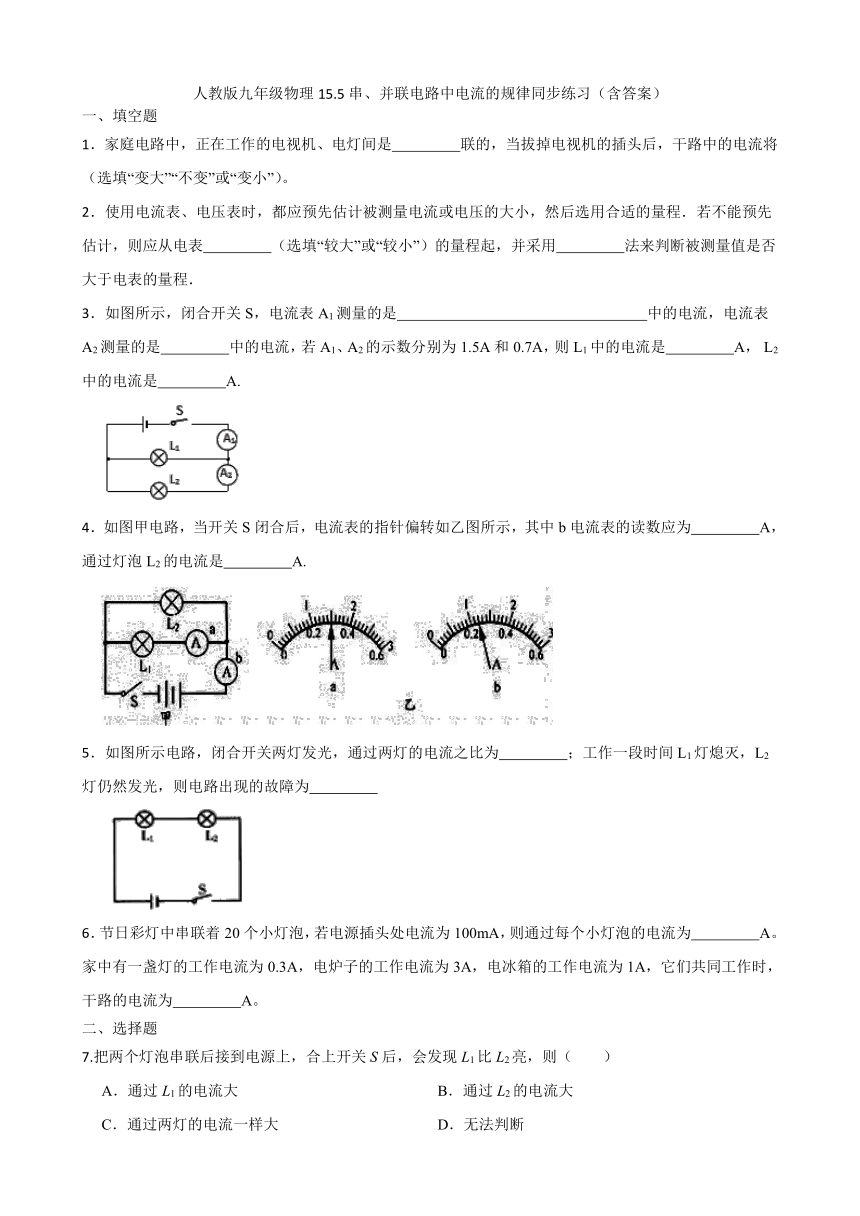

人教版九年级物理15.5串、并联电路中电流的规律同步练习（含答案）

人教版九年级物理15.5串、并联电路中电流的规律同步练习（含答案）
一、填空题
1．家庭电路中，正在工作的电视机、电灯间是　 　联的，当拔掉电视机的插头后，干路中的电流将　 　（选填“变大”“不变”或“变小”）。
2．使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程．若不能预先估计，则应从电表　 　（选填“较大”或“较小”）的量程起，并采用　 　法来判断被测量值是否大于电表的量程．
3．如图所示，闭合开关S，电流表A1测量的是　 　中的电流，电流表A2测量的是　 　中的电流，若A1、A2的示数分别为1.5A和0.7A，则L1中的电流是　 　A， L2中的电流是　 　A.
4．如图甲电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中b电流表的读数应为　 　A，通过灯泡L2的电流是　 　A.
5．如图所示电路，闭合开关两灯发光，通过两灯的电流之比为　 　；工作一段时间L1灯熄灭，L2灯仍然发光，则电路出现的故障为　 　
6．节日彩灯中串联着20个小灯泡，若电源插头处电流为100mA，则通过每个小灯泡的电流为　 　A。家中有一盏灯的工作电流为0.3A，电炉子的工作电流为3A，电冰箱的工作电流为1A，它们共同工作时，干路的电流为　 　A。
二、选择题
7.把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（　　）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断

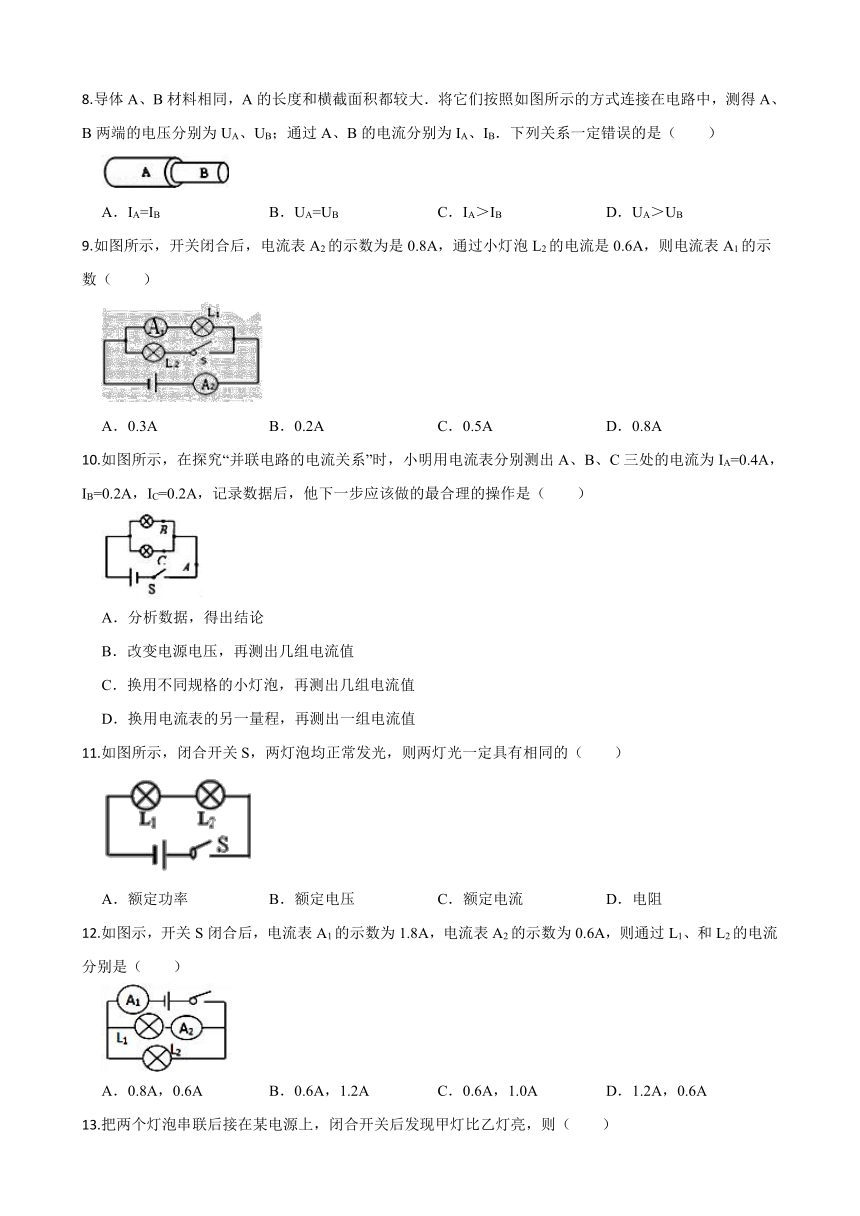

8.导体A、B材料相同，A的长度和横截面积都较大．将它们按照如图所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB．下列关系一定错误的是（　　）
A．IA=IB B．UA=UB C．IA＞IB D．UA＞UB
9.如图所示，开关闭合后，电流表A2的示数为是0.8A，通过小灯泡L2的电流是0.6A，则电流表A1的示数（　　）
A．0.3A B．0.2A C．0.5A D．0.8A
10.如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A，记录数据后，他下一步应该做的最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
11.如图所示，闭合开关S，两灯泡均正常发光，则两灯光一定具有相同的（　　）
A．额定功率 B．额定电压 C．额定电流 D．电阻
12.如图示，开关S闭合后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则通过L1、和L2的电流分别是（　　）
A．0.8A，0.6A B．0.6A，1.2A C．0.6A，1.0A D．1.2A，0.6A
13.把两个灯泡串联后接在某电源上，闭合开关后发现甲灯比乙灯亮，则（　　）
A．甲灯电流大 B．乙灯电流大
C．两灯电流一样大 D．无法判断
14.如图所示，将开关S闭合，灯L1和灯L2均发光，且L1比L2亮。关于通过A、B、C三个位置的电流IA、IB、IC 的大小关系，下列说法正确的是（　　）
A．IA>IB B．IB>IC C．IA=IC D．IA=IB+IC
15.（双选）如图所示，已知电流表A的示数为1.5A，电流表A1的示数为0.8A。电流表A2的示数为1.2A，有关通过灯的电流的大小说法正确的是（　　）
A．通过L1的电流的大小为0.3A B．通过L1的电流的大小为0.7A
C．通过L2的电流的大小为0.5A D．通过L2的电流的大小为0.4A
,16.（双选）如图所示电路，闭合开关 、 ，下列对电路的分析正确的是（　　）
A．灯 与 串联
B．电流表 只测 的电流
C．当开关 断开时，通过 的电流不变
D．当开关 断开时，电流表 的示数变小
三、实验探究题
17.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了　 　；
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是　 　。
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是　 　；在排除故障后，电流表的示数如图丙所示，则电流表的示数为　 　A；
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是　 　；
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数　 　（选填“变大”“变小”或“不变”）。
答案
1.并；变小
2.较大；试触
3.L1和L2的总电流（或干路电流）；L2；0.8；0.7
4.1.2；0.9
5.1：1；L1短路
6.0.1；4.3
7-14 C C B C C B C C 15.B,C 16.C,D
17.（1）断开开关 （2）灯L1断路（ 或电流表断路） （3）电流表正负接线柱接反了；0.24
（4）换用不同规格的灯泡多次实验 （5）变大
