人教版九年级物理15.4电流的测量同步练习（含答案）

人教版九年级物理15.4电流的测量同步练习（含答案）

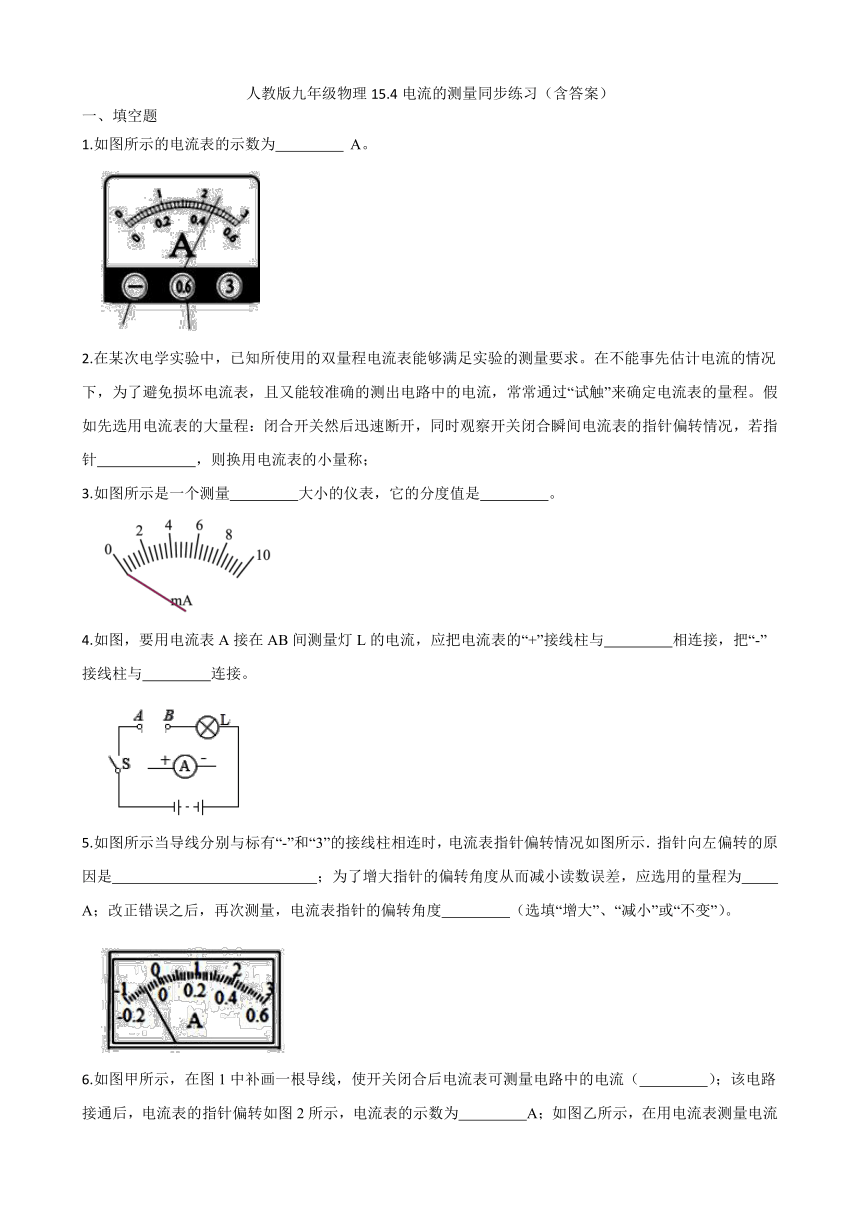

一、填空题
1.如图所示的电流表的示数为　 　 A。
2.在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针　 　，则换用电流表的小量称；
3.如图所示是一个测量　 　大小的仪表，它的分度值是　 　。
4.如图，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与　 　相连接，把“-”接线柱与　 　连接。
5.如图所示当导线分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图所示．指针向左偏转的原因是　 　；为了增大指针的偏转角度从而减小读数误差，应选用的量程为　 　A；改正错误之后，再次测量，电流表指针的偏转角度　 　（选填“增大”、“减小”或“不变”）。

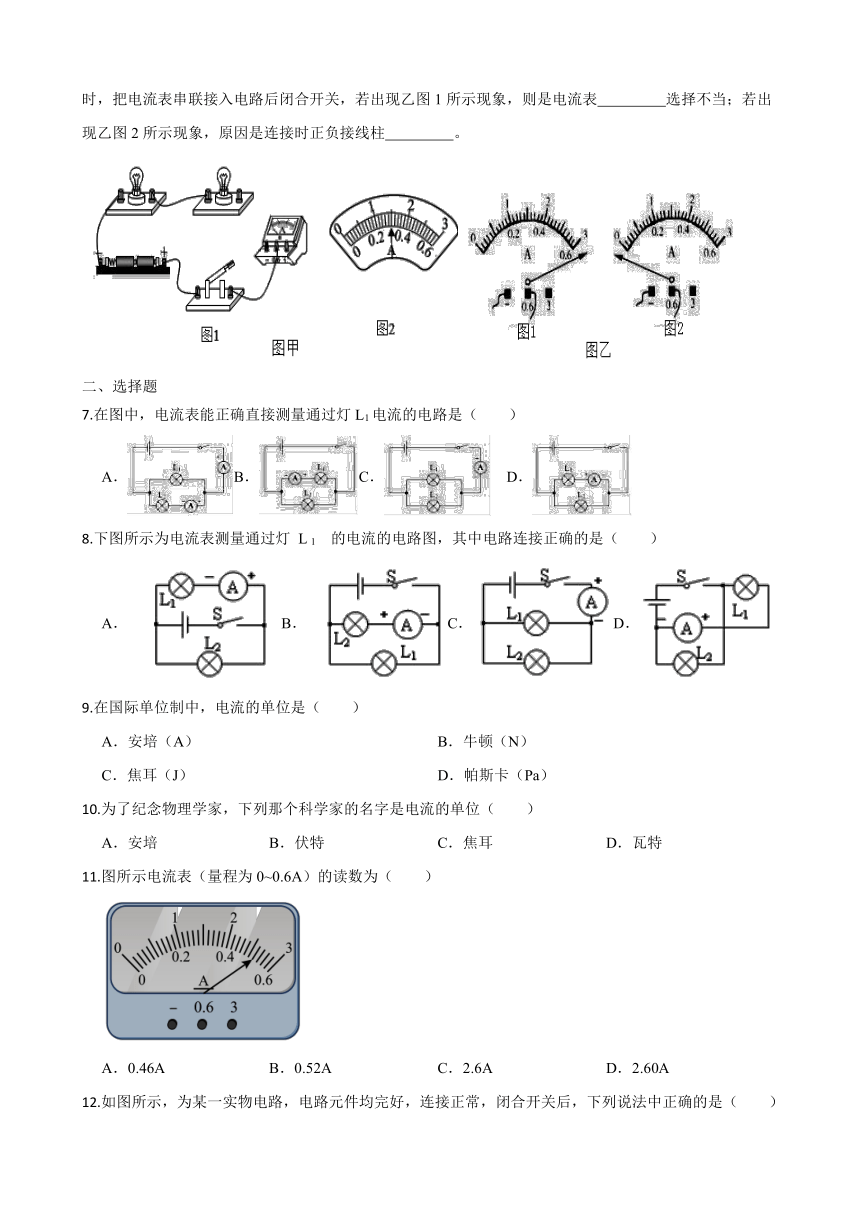

6.如图甲所示，在图1中补画一根导线，使开关闭合后电流表可测量电路中的电流（　 　）；该电路接通后，电流表的指针偏转如图2所示，电流表的示数为　 　A；如图乙所示，在用电流表测量电流时，把电流表串联接入电路后闭合开关，若出现乙图1所示现象，则是电流表　 　选择不当；若出现乙图2所示现象，原因是连接时正负接线柱　 　。
二、选择题
7.在图中，电流表能正确直接测量通过灯L1电流的电路是（　　）
A．B．C． D．
8.下图所示为电流表测量通过灯 L 1 的电流的电路图，其中电路连接正确的是（　　）
A． B． C．D．
9.在国际单位制中，电流的单位是（　　）
A．安培（A） B．牛顿（N）
C．焦耳（J） D．帕斯卡（Pa）
10.为了纪念物理学家，下列那个科学家的名字是电流的单位（　　）
A．安培 B．伏特 C．焦耳 D．瓦特
11.图所示电流表（量程为0~0.6A）的读数为（　　）
A．0.46A B．0.52A C．2.6A D．2.60A
12.如图所示，为某一实物电路，电路元件均完好，连接正常，闭合开关后，下列说法中正确的是（　　）
A．三只灯泡是串联的
B．电流表测量的是的电流
C．电流表测量的是流过灯泡和的总电流
D．电流表测量的是三只灯泡的总电流
13.下列数据与实际最接近的是（　　）
A．初中学生使用的课桌高度约为0.8m
B．声音在空气中的传播速度约为340km/s
C．人体感觉到舒适的环境温度约为37℃
D．通过普通家用电视机的电流约为500A
14.下列估值中最接近实际值的是（　　）
A．中学生的脉搏跳动频率为 1.2Hz
B．泰州市最低气温约为-28℃
C．可听声的频率为 20Hz---2000Hz
D．液晶电视机工作时的电流约 10A
三、画图题
15.在图示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器滑片的过程中，电流表的示数变大。
16.在如图电路中的圆圈内填入“电压表”或“电流表”的符号，使两灯串联．（要求各元件均正常工作）
四、实验探究题
17.在用电流表测电流的实验中，回答下列问题．
（1）连接电路时，开关应　 　，电流表应选　 　A的量程试触．
（2）小光同学连接电路如图甲所示，则电流表A1测的是L1的电流．合上开关后，电流表示数如图乙，则通过该灯的电流是　 　毫安．
（3）试着只改动一根导线就可以让电流表A1测干路电流，请在图中将变动后的导线连接位置画出来．　
答案
1.0.46
2.偏转较小
3.电流；0.4mA
4.B；A
5.电流表正负接线柱接反了；0～0.6A；增大
6.；0.3；量程；接反
7-14 B D A A B B A A
15.解：如图所示：
16.解：
闭合开关，要使两只灯泡串联，必须使电流从电源正极出发，经中间的电表、灯泡L2、L1、开关S回到负极，所以中间的为电流表，上下都是电压表，如图所示：

17.（1）断开；0～3 （2）300
（3）
