人教版九年级物理15.2电流和电路同步练习（含答案）

人教版九年级物理15.2电流和电路同步练习（含答案）
一、填空题
1.一个完整的电路由　 　、　 　、开关、导线组成．蓄电池在充电时，把　 　 能转化为　 　能．
2.一根与丝绸摩擦过的玻璃棒带了电，这是　 　现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是　 　（选填“从A到B”或“从B到A”），金属箔带了　 　（选填“正”或“负”）电。
3.如图所示，为了使灯L1、L2组成串联电路，只能闭合电路中的 　 　开关；为了使灯L1、L2组成并联电路，只能闭合电路中的　 　 　开关；若闭合电路中的　 　 　　开关，则出现短路现象．（选填S1、S2、S）．
4.小露用赣南脐橙、铜片和锌片制作水果电池，制作后如图所示，其中铜片是　 　(选填“正”或“负”)极。水果电池工作过程中是　 　能转化为电能。
5.如图所示，两个相同的验电器A和B，A带负电，B不带电。用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从　 　（选填 “A到B”成“B到A”）。
6.把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L2的两端，则通过小灯泡L1的电流　 　（“变大”、“变小”或“不变”），小灯泡L2　 　（“熄灭”或“仍发光”），
二、选择题

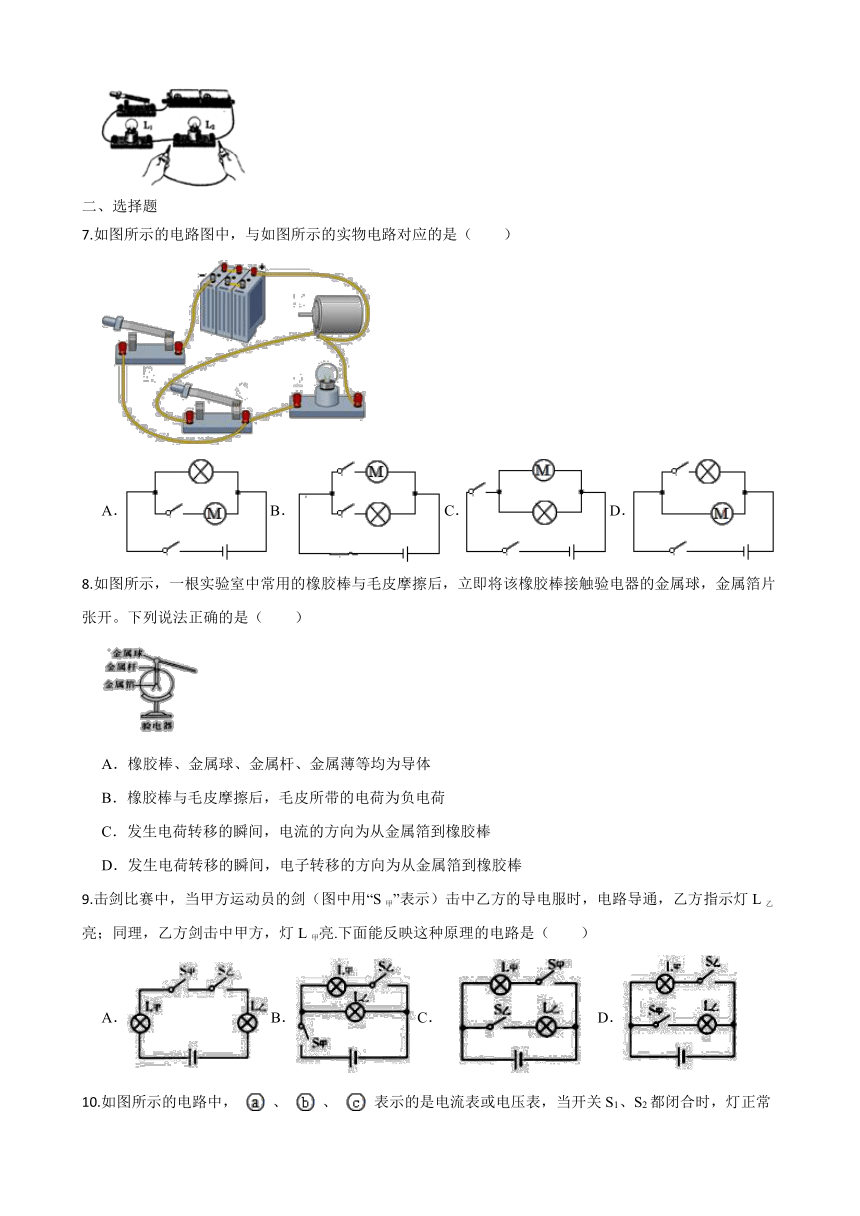

7.如图所示的电路图中，与如图所示的实物电路对应的是（　　）
A．B．C．D．
8.如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器的金属球，金属箔片张开。下列说法正确的是（　　）
A．橡胶棒、金属球、金属杆、金属薄等均为导体
B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷
C．发生电荷转移的瞬间，电流的方向为从金属箔到橡胶棒
D．发生电荷转移的瞬间，电子转移的方向为从金属箔到橡胶棒
9.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮；同理，乙方剑击中甲方，灯L甲亮.下面能反映这种原理的电路是（　　）
A．B．C． D．
10.如图所示的电路中， 、 、 表示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，各电表均正常工作．下列说法正确的是（　　）
A． 、 、 都是电压表
B． 、 、 都是电流表
C． 、 是电流表 是电压表
D． 、 是电压表 是电流表
11.如图是小明研究电路电流关系的实物电路，下面四个电路图与小明的实验电路相符的是（　　）
A．B．C．D．
12.如图所示的四个电路图中，能正确反映出实物电路连接关系的是（　　）
A．B．C． D．
13.下列数据中最接近生活实际的是（　　）
A．通过家用白炽灯的电流为2A
B．一个鸡蛋重一牛
C．游泳池底部受到水的压强为1×105Pa
D．优秀百米运动员的速度为10m/s左右
三、画图题
14.请在方框里画出实物图对应的电路图。
15.用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计出了一个只有红灯和绿灯手动交通信号灯模拟电路，请用笔画线代替导线在图中完成实物连接．
四、实验探究题
16.图中三角插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N极的插脚相连．请你将图所示实物图连接起来检测N插脚与导线②是否相连　 　．若观察到　 　现象，说明导线②是接到N插脚上．
答案
1.电源；用电器　；电；化学
2.摩擦起电；从A到B；正
3.S2；S、S1；S、S1、S2
4.正；化学
5.B到A
6.变大；熄灭
7-13. A C D C B B D
14.解：如图所示：
15.解:如图所示:
16.；小灯泡发光
