人教版九年级物理15.4电流的测量同步练习（含答案）

人教版九年级物理15.4电流的测量同步练习（含答案）
一、填空题
1.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①　 　；②　 　；③　 　。
2.小明同学做“用电流表测电流”的实验电路如图所示，电流表测量通过灯　 　的电流．为研究并联电路中的电流关系，他还应继续测量通过　 　和　 　的电流，然后归纳得出结论．
3.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线、分别与标有“”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线　 　（填“”或“”流入电流表，说明电流表接线柱　 　。纠正后为了减少误差，应将导线与标有“　 　”的接线柱相连，与标有“　 　”的接线柱相连。
4.小明同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　 　继续进行实验。电流表　 　直接连到电源两极。

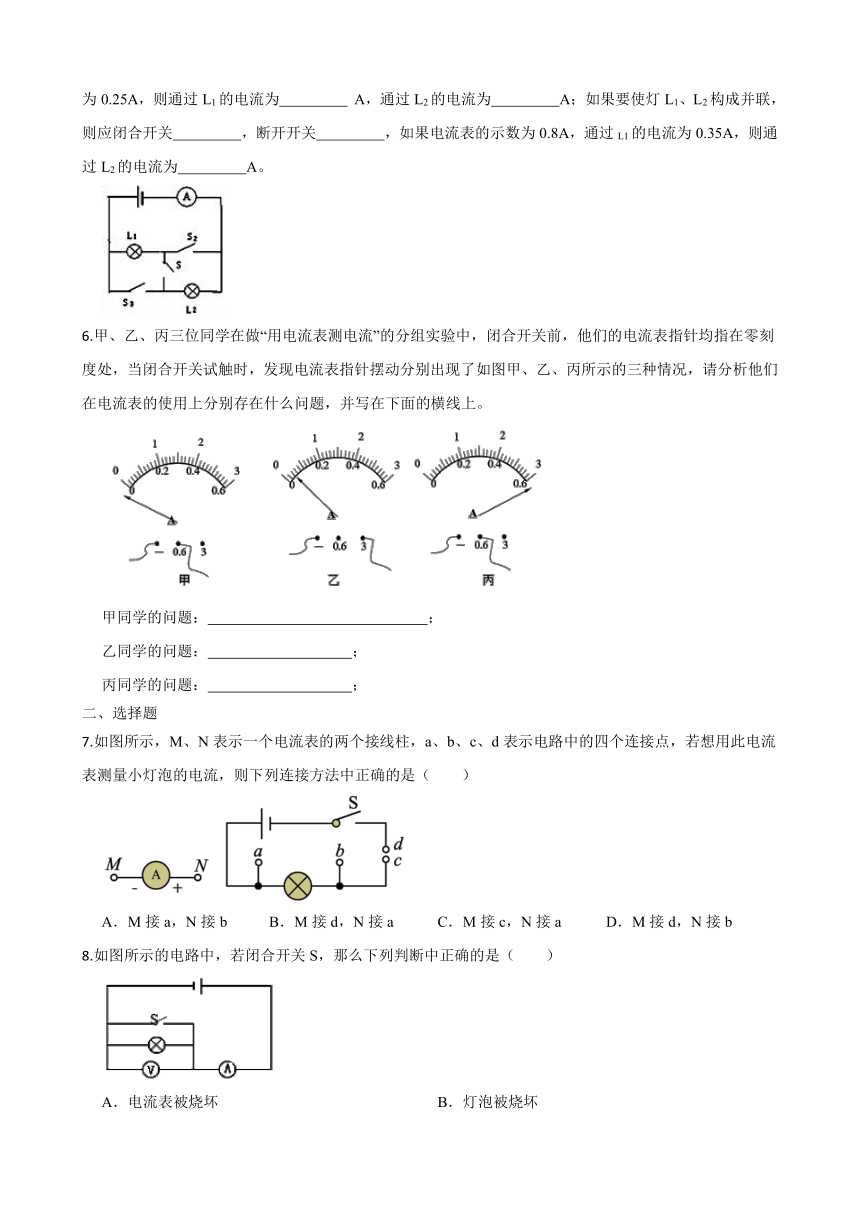

5.如图所示，如果要使灯L1、L2串联，则应闭合开关　 　，断开开关　 　，如果电流表的示数为0.25A，则通过L1的电流为　 　 A，通过L2的电流为　 　A；如果要使灯L1、L2构成并联，则应闭合开关　 　，断开开关　 　，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为　 　A。
6.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　；
二、选择题
7.如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则下列连接方法中正确的是（　　）
A．M接a，N接b B．M接d，N接a C．M接c，N接a D．M接d，N接b
8.如图所示的电路中，若闭合开关S，那么下列判断中正确的是（　　）
A．电流表被烧坏 B．灯泡被烧坏
C．电压表被烧坏 D．不会发生任何事故
9.如图中，能正确测量通过灯L1电流的电路是（　　）
A． B．
C． D．
10.“估测”是物理学中常用的一种方法。下列估测最符合实际的是（　　）
A．蜗牛爬行的速度约0.5m/s
B．全新的 2B 铅笔的长度约为18cm
C．多数人脉搏跳动 100 次用时约 15min
D．家用电风扇正常工作的电流约为4.2A
11.如图所示的每个图的下面是小明分别记录的测量结果．其中记录正确的是（　　）
A．电流表的示数是1.8A
B．木块的长度是3.8cm
C．温度计的示数是﹣3℃
D．测力计的示数是2.3N
12.如图所示，在下列电路图中，能正确测出灯L2电流的是（　　）
A．B．C． D．
13.如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯串联 B．开关只能控制L1
C．电流方向是从电流表到开关 D．电流表测的是L1中的电流
三、画图题
14.小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A．请你在如图中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．
15.在如图所示的电路中，以笔线代替导线，补两根导线，要求：使两灯并联，电键S闭合后两灯发光，电流表只测灯L2的电流.
四、实验探究题
16.某同学在使用电流表测量通过某一灯泡的电流的实验中，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关．则：
（1）测量时产生这种现象的原因是　 　．
（2）该同学为了完成实验，下一步应该采取的措施是　 　．
（3）改正错误后，该同学再闭合开关，发现指针的示数是 ，请你在图中画出指针的位置．
答案
1.通过表盘上的“A”标志可知，这是一个电流表；电流表选择的量程是0～3A，电流表使用的分度值为0.1 A；电流表的示数为1.5 A
2.L1；L2；干路
3.；接反了；0.6；
4.正负接线柱接反了；换接0~0.6A的量程；不能
5.S；S2、S3；0.25；0.25；S2、S3；S；0.45
6.电流表的正负接线柱接反了；所选的量程太大；所选的量程太小
7-13. D A B B C D D
14.解：根据测量结果可确定其使用的量程为0～0.6A，此时的分度值为0.02A，据此可确定指针的位置，如图所示．
15.解：如图所示：
16.（1）电流表所选量程偏小
（2）改接为0 3A的量程
（3）
