人教版九年级物理15.5串、并联电路中电流的规律同步练习（含答案）

人教版九年级物理15.5串、并联电路中电流的规律同步练习（含答案）

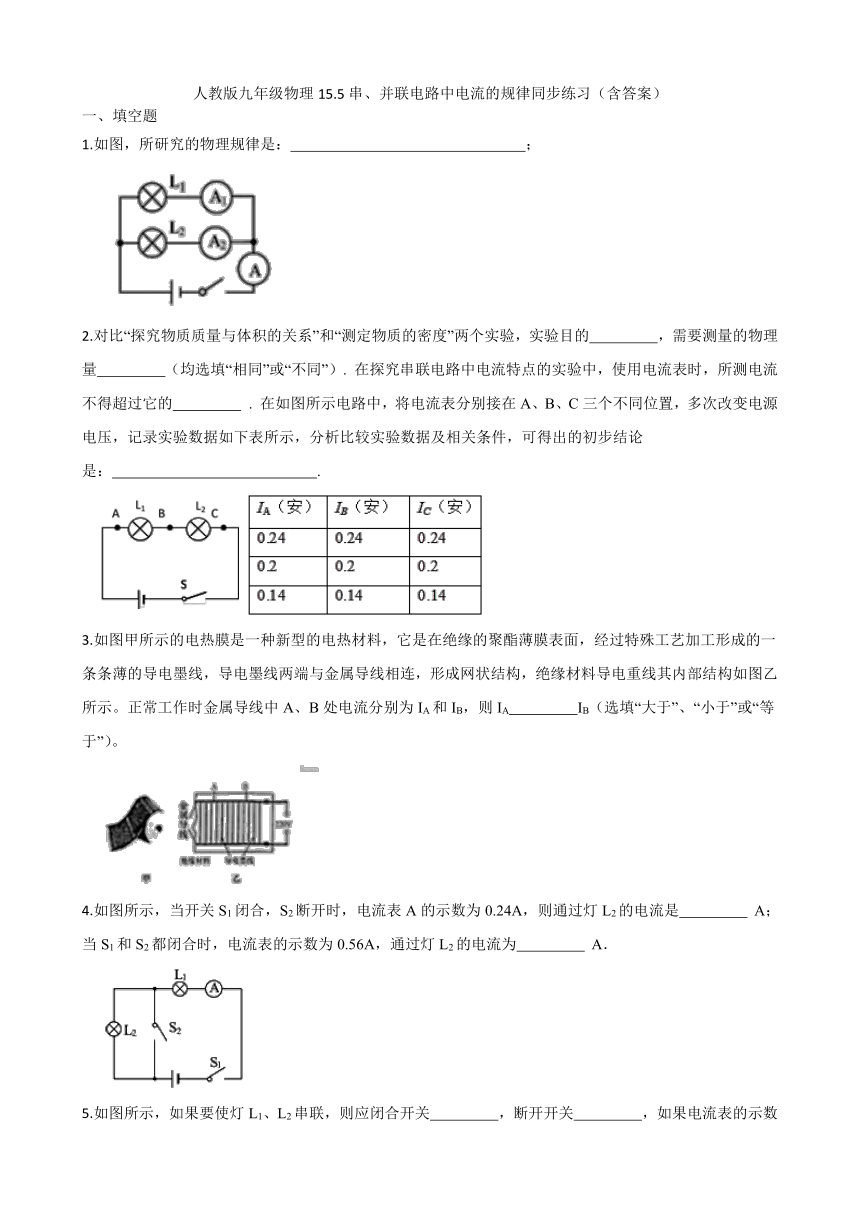

一、填空题
1.如图，所研究的物理规律是：　 　；
2.对比“探究物质质量与体积的关系”和“测定物质的密度”两个实验，实验目的　 　，需要测量的物理量　 　（均选填“相同”或“不同”）. 在探究串联电路中电流特点的实验中，使用电流表时，所测电流不得超过它的　 　 . 在如图所示电路中，将电流表分别接在A、B、C三个不同位置，多次改变电源电压，记录实验数据如下表所示，分析比较实验数据及相关条件，可得出的初步结论是：　 　.
3.如图甲所示的电热膜是一种新型的电热材料，它是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，绝缘材料导电重线其内部结构如图乙所示。正常工作时金属导线中A、B处电流分别为IA和IB，则IA　 　IB（选填“大于”、“小于”或“等于”）。
4.如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L2的电流是　 　 A；当S1和S2都闭合时，电流表的示数为0.56A，通过灯L2的电流为　 　 A．

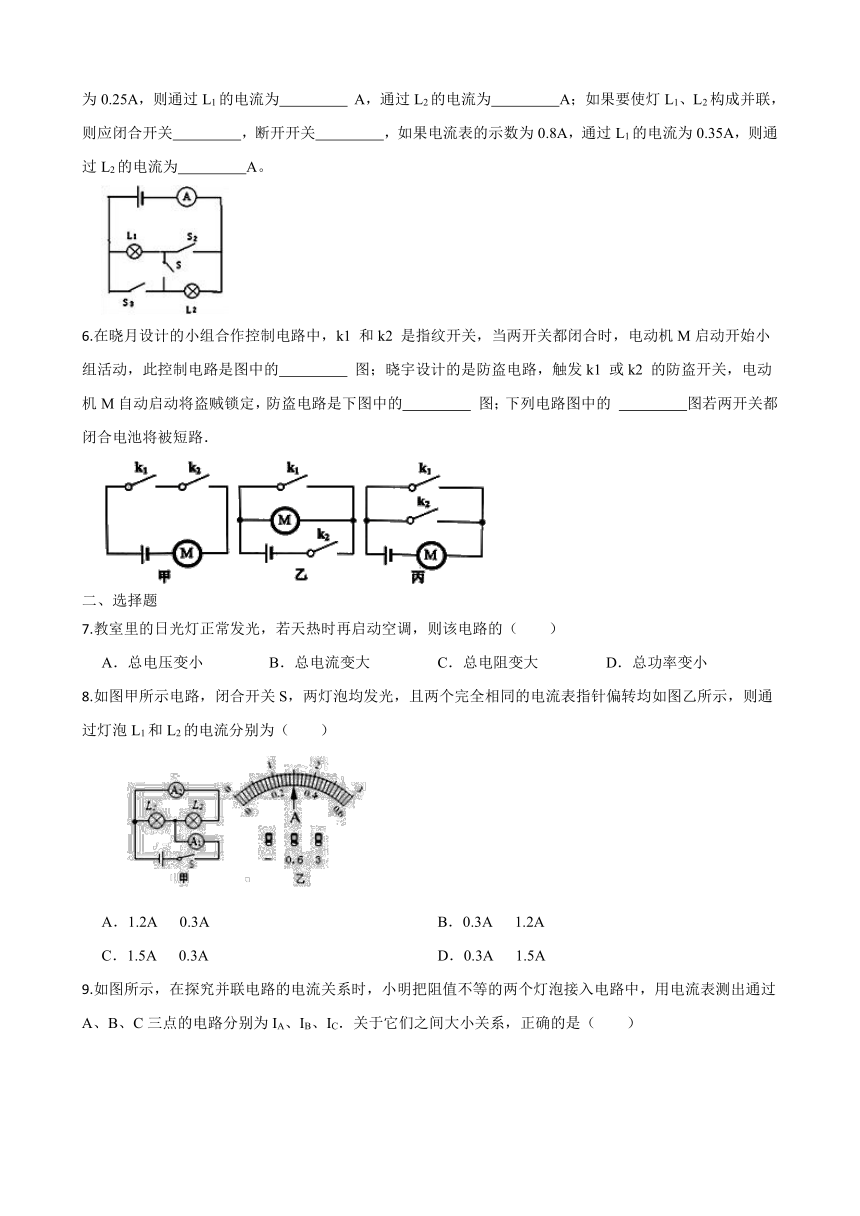

5.如图所示，如果要使灯L1、L2串联，则应闭合开关　 　，断开开关　 　，如果电流表的示数为0.25A，则通过L1的电流为　 　 A，通过L2的电流为　 　A；如果要使灯L1、L2构成并联，则应闭合开关　 　，断开开关　 　，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为　 　A。
6.在晓月设计的小组合作控制电路中，k1 和k2 是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的　 　 图；晓宇设计的是防盗电路，触发k1 或k2 的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是下图中的　 　 图；下列电路图中的 　 　图若两开关都闭合电池将被短路．
二、选择题
7.教室里的日光灯正常发光，若天热时再启动空调，则该电路的（　　）
A．总电压变小 B．总电流变大 C．总电阻变大 D．总功率变小
8.如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．1.2A 0.3A B．0.3A 1.2A
C．1.5A 0.3A D．0.3A 1.5A
9.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC．关于它们之间大小关系，正确的是（　　）
A．IA=IB=IC B．IA=IB+IC C．IA＞IB=IC D．IA＜IB＜IC
10.下列说法中正确的是
A．通过两灯的电流相等，则两灯一定是串联的
B．串联电路各处的电流也可能不相等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
11.如图所示，某同学用三个仪表做“探究串联电路中各处电流的关系”的实验，三个仪表最好用（　　）
A．型号相同、选用相同量程的电压表
B．型号相同、选用相同量程的电流表
C．型号相同的电能表
D．型号相同、选用不同量程的电流表
12.在一个由电源、开关、导线和两个小灯泡组成的电路中，用电流表测量时发现，通过两灯泡电流相等，则两个小灯泡的连接（　　）
A．一定是并联 B．一定是串联
C．可能是串联，也可能是并联 D．无法判定
13.如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（　　）
A．I1=I2+I3 B．I1=I2=I3 C．I1>I2>I3 D．I114.(双选)用下列电路探究电路的电流规律时，电流表 A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．电流表A1的示数0.14A B．流过灯泡L1的电流为0.7A
C．流过灯泡L2的电流为0.4A D．流过干路的电流为0.7A
15.(双选)如图是探究并联电路中电流规律实验的电路图．关于该实验下列说法中正确的是（　　）
A．要测干路电流，电流表可以串联在图中的A处
B．实验只需要测得一组支路的电流值
C．应选用相同规格的灯泡进行实验
D．通过实验可得出的结论是IA=IB+IC
三、实验探究题
16.为了验证并联电路的电流特点，小张设计了如图所示的电路进行实验．
（1）在连接电路时，开关应处于　 　状态．
（2）小张将电流表接在L1所在支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表示数为零，如果电路只存在一处故障，则可能存在的故障是电流表　 　（选填“断路”或“短路”）．
（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1=0.5A，I2=　 　A，I=　 　A．
根据测量结果，在误差允许范围内你认为并联电路中干路电流与各支路电流的关系是　 　（写出关系式即可）
（4）为了验证结论的普遍性，接下来的操作是：　 　
答案
1.干路电流等于各支路电流之和
2.不同；相同；量程；串联电路中电流处处相等
3.小于
4.0.24；0
5.S；S2、S3；0.25；0.25；S2、S3；S；0.45
6.甲；丙；乙
7-13. B A B C B C C 14.C,D 15.A,D
16.（1）断开 （2）断路 （3）0.5；1；I=I1+I2 （4）换用不同规格的灯泡、改变电源电压
