第1节　电压
第十六章　电压　电阻
1．下列说法错误的是(　　)
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电路两端有电压，则电路中一定有电流
D．电路中有电流，电路两端就一定有电压
C

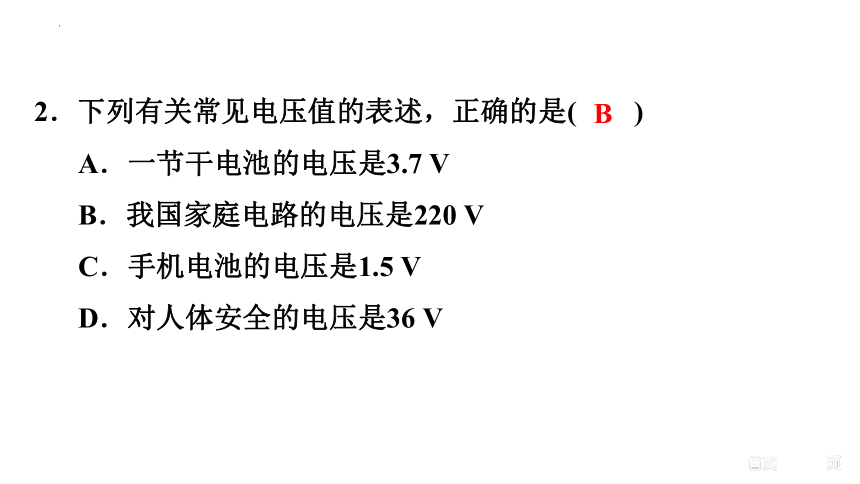

2．下列有关常见电压值的表述，正确的是(　　)
A．一节干电池的电压是3.7 V
B．我国家庭电路的电压是220 V
C．手机电池的电压是1.5 V
D．对人体安全的电压是36 V
B

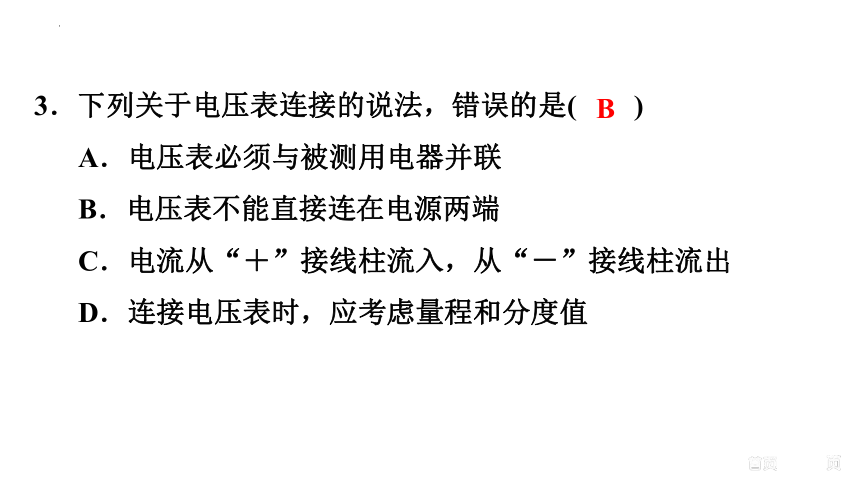

3．下列关于电压表连接的说法，错误的是(　　)
A．电压表必须与被测用电器并联
B．电压表不能直接连在电源两端
C．电流从“＋”接线柱流入，从“－”接线柱流出
D．连接电压表时，应考虑量程和分度值
B

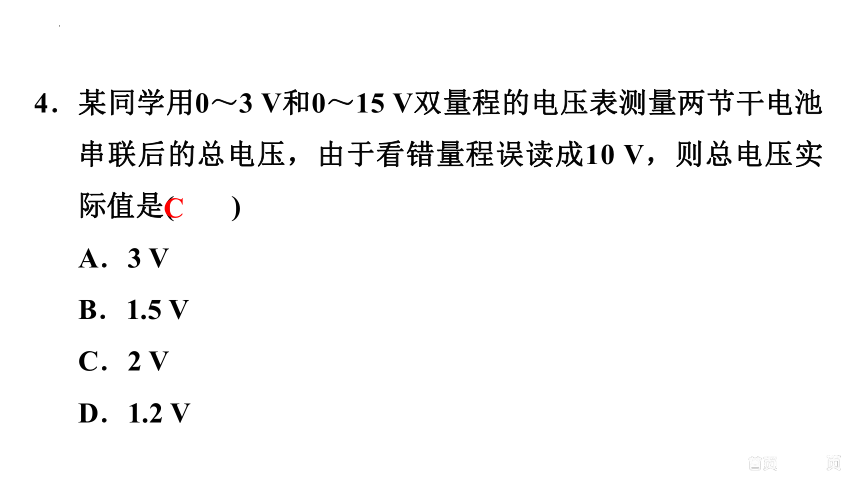

4．某同学用0～3 V和0～15 V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10 V，则总电压实际值是(　　)
A．3 V
B．1.5 V
C．2 V
D．1.2 V
C

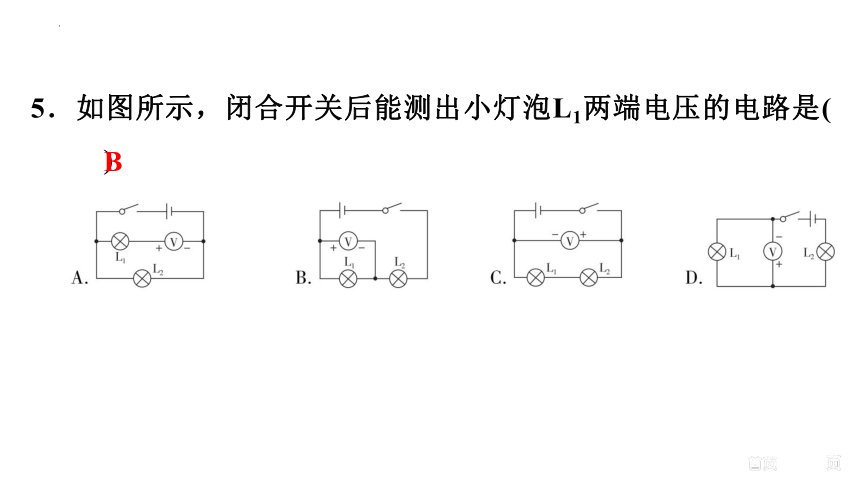

5．如图所示，闭合开关后能测出小灯泡L1两端电压的电路是(　　)
B

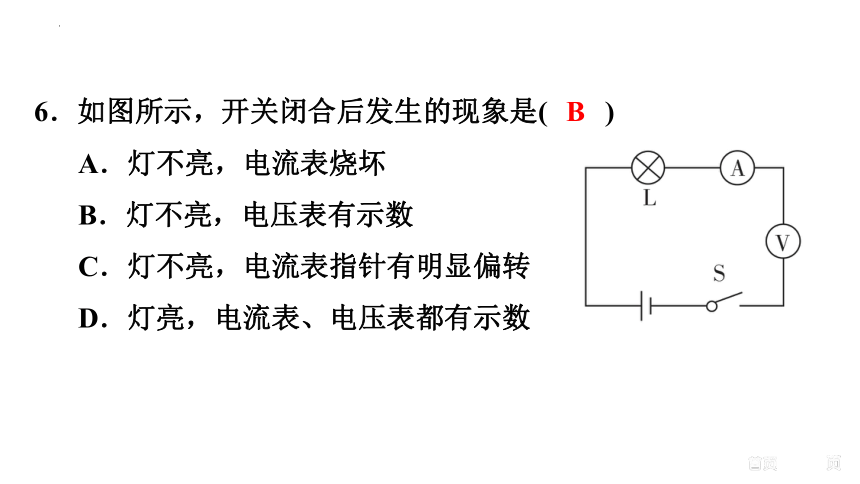

6．如图所示，开关闭合后发生的现象是(　　)
A．灯不亮，电流表烧坏
B．灯不亮，电压表有示数
C．灯不亮，电流表指针有明显偏转
D．灯亮，电流表、电压表都有示数
B

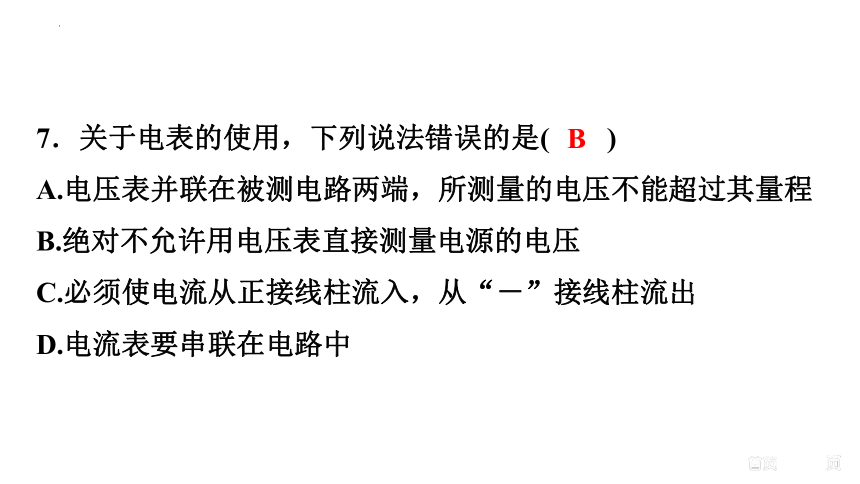

7．关于电表的使用，下列说法错误的是(　　)
A.电压表并联在被测电路两端，所测量的电压不能超过其量程
B.绝对不允许用电压表直接测量电源的电压
C.必须使电流从正接线柱流入，从“－”接线柱流出
D.电流表要串联在电路中
B

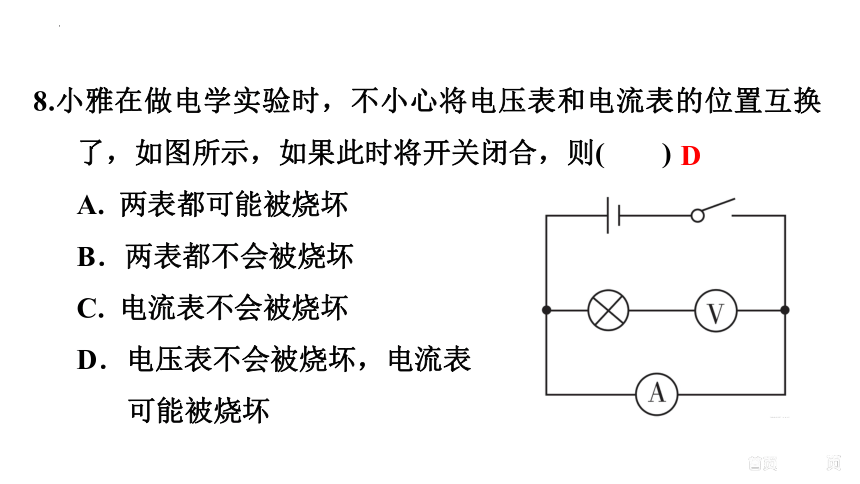

8.小雅在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则(　　)
A. 两表都可能被烧坏
B．两表都不会被烧坏
C. 电流表不会被烧坏
D．电压表不会被烧坏，电流表
可能被烧坏
D
9．如图所示，闭合开关能测出小灯泡L2两端电压的电路是(　　)
B
10．一节新干电池的电压为________V，广东地区家庭照明电路的电压为________V．语言复读机工作时需要6 V的电压，这可以由________节干电池________而成．
1.5
220
4
串联
11．请在图中填上适当的电表符号，使开关S闭合时两灯均能发光．
12．请根据图甲所示的电路图，将图乙所示的实物电路连接起来．
13．一节新干电池的电压为________V；一般情况下，为了控制电灯的工作情况，需要________一个开关；电灯和电风扇之间是________连接的．家庭照明灯正常工作时两端电压为________V.
1.5
串联　
并联
220
14．如图甲所示的电路，电压表V1测量的是________两端的电压；两电压表的示数如图乙所示，则L1两端的电压是________V，L2两端的电压是________V.
L1
1.2
6
15．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是________V，电池的正极是________，盐水中电流的方向是从________到________．(后三空选填“锌片”或“铜片”)
0.4
铜片　
锌片　
铜片
16．如图所示是某学习小组在练习使用电压表测量电路中电压时出现的现象，请在下面横线上写出造成这些现象的原因．
甲的问题：__________________________；
乙的问题：__________________________；
丙的问题：__________________________．
正负接线柱接反了
电压表的量程选大了
电压表的量程选小了
17．在如图所示的电路中，要使L1与L2串联，请在“○”处填入电流表或电压表．
18．如图所示，若要将电灯L1、L2串联起来，用电压表测L1两端的电压，请在图上画出正确的连接方法．
19．在如图所示的电路中，开关闭合后三个灯泡均发光，则三个灯是__________联的，电压表测量的是___________两端的电压，如果断开开关，电压表____________ （选填“有”或“没有”）示数．
串　
L1和L2　
有
20．科学探究：在苹果中插入铜片和锌片就能成为一个苹果电池，那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．
（1）水果电池在工作时，将__________能转化为_______能．
（2）实验时，应保持其他条件不变，只改变_______________
________________．
（3）小组同学测得的实验数据如表，分析表格中的数据，你能得到的实验结论是_______________________________
________________________________________．
化学　
电
电极插入苹果的深度
其他条件不变时，电极插入水果的深度越深，水果电池的电压越高
（4）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用_________________________（填写一种实验器材）来判断．
（5）请你再提出一个猜想：_____________________________
_____________________________________．
电流表(发光二极管)
水果电池的电压可能跟水果的种类(电极的材料、粗细)有关
