第十九章 生 活 用 电
第2节 家庭电路中电流过大的原因
目录
01
02
能力提升
夯实基础
夯实基础
1.家庭电路中的保险丝熔断了，以下原因不可能的是（ ）
A.家庭中用电器的总功率过大
B.电灯开关中的两根导线相碰
C.保险丝的规格不合适，熔断电流太小
D.插头中的两根导线相碰
B
2. 下列有关家庭用电知识的说法正确的是（ ）
A. 制作保险丝应选择熔点较高、电阻较小的材料
B. 使用螺丝刀形状的试电笔时手不能接触笔尾金属体
C. 保险装置应连接在总开关和用电器之间
D. 保险丝熔断了，可以用铜丝或铁丝代替
C

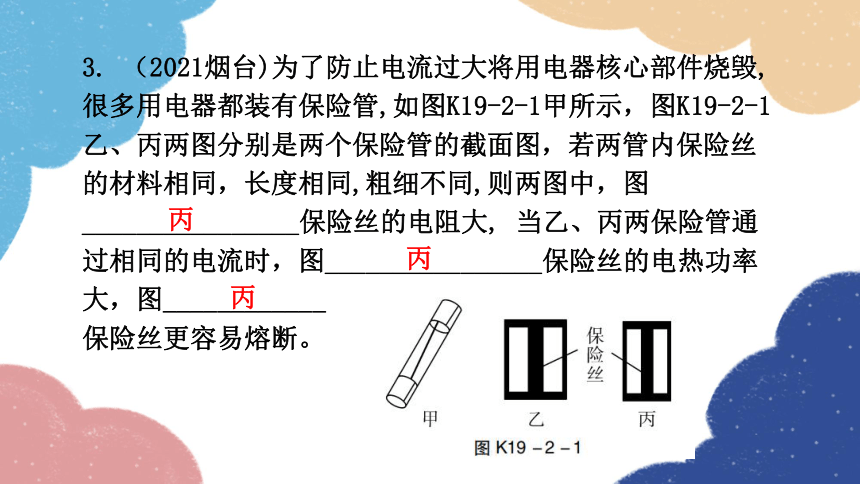

3. （2021烟台)为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图K19-2-1甲所示，图K19-2-1乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同,粗细不同,则两图中，图________________保险丝的电阻大, 当乙、丙两保险管通过相同的电流时，图________________保险丝的电热功率大，图____________
保险丝更容易熔断。
丙
丙
丙
4. 图K19-2-2所示的甲、乙两个电路中，开关闭合后，电线燃烧起来。
（1）甲电路中电线燃烧起来的原因是____________________，使电路中的电流过大。
（2）乙电路中电线燃烧起来的原因是____________________，使电路中的电流过大。
用电器的总功率过大
短路
（3）若电路中接有保险丝,就能避免电线燃烧,电流过大时保险丝会自动熔断。这是因为保险丝的熔点较__________, 其工作原理是利用电流的________________效应。
低
热
5. 图K19-2-3是家庭电路的一部分。电能表的电流规格是“10（40）A”，L是规格为“220 V 22 W”的节能灯，插座上接入规格为“220 V 220 W”的电视机（图中未画出）。节能灯和电视机同时工作，求：
(1)通过电能表的电流。
(2)连续工作4 h消耗的电能。
(3)该电路中还能接入的用电
器的最大功率。

(2)由题意可得，W=P总t=242×10-3 kW×4 h=0.968 kW·h。
(3)由电能表电流规格可知正常工作的电流Imax=40 A，
最大功率Pmax=UImax=220 V×40 A=8 800 W，
P′=Pmax-P总=8 800 W-242 W=8 558 W。
答：（略）
6. （1）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在图K19-2-4中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
能力提升
如答图K19-2-1所示。
（2）白炽灯A标有“220 V 100 W”字样，白炽灯B标有“220 V 25 W”字样，设它们的电阻不随温度变化而变化，如果将它们串联起来，接在220 V的电路中，A灯的电压为________________V，A灯与B灯的电功率之和为________________W。
44
20
7. （拓展应用）李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法：如图K19-2-5所示，取下保险丝，在该处接一个额定电压为220 V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明____________；
②闭合S、S2，L0不亮，则说明________________；
③闭合S、S3，L0、L3发光都较暗，则说明__________________。
L1短路
L2断路
电路连接正常
（2）试电笔法：如图K19-2-6甲所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用试电笔去判断故障位置。
①如图K19-2-6乙所示，试电笔使用正确的是____（填“A”“B”）。
②用试电笔检测三孔插座左右两孔都发光，则故障是图甲中_______（填“AB”“AC”“CD”或“BD”）间断路。
③当李师傅把图K19-2-6甲中电灯和取暖器的开关都断开后，再用试电笔去测三孔插座，此时试________________（填“左”或“右”）孔氖管会发光。
B
CD
右
（3）保护元件法：李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了________________（填“短路”“断路”或“漏电”）。
漏电
