电阻的测量

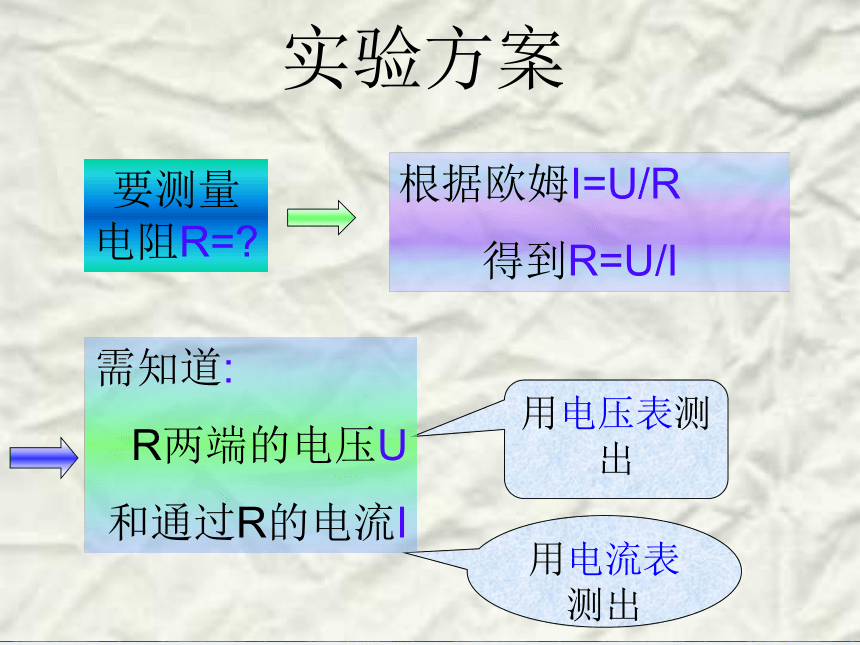

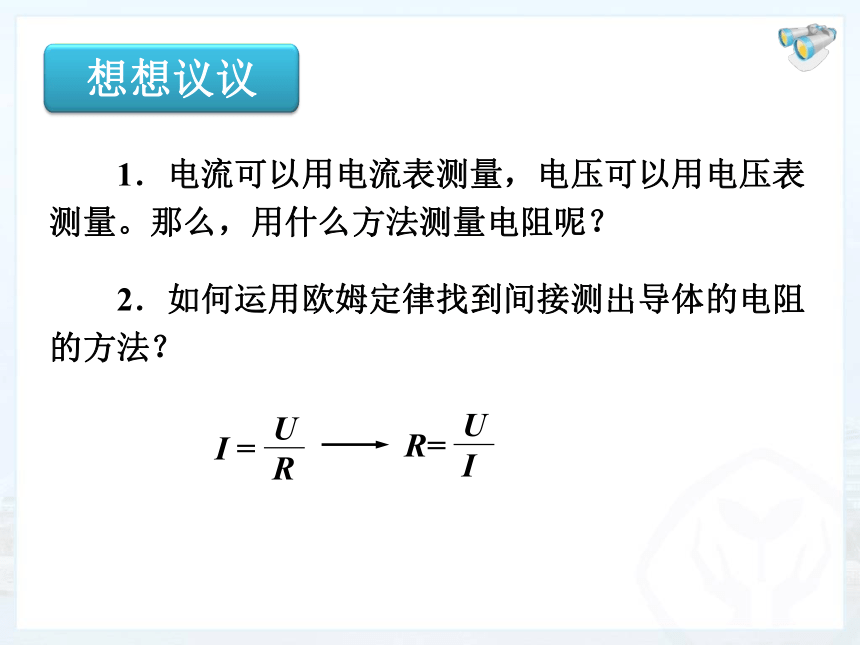

课件21张PPT。电阻的测量第十七章 第３节　　1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？　　2．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议实验方案用电压表测出用电流表测出
要测量电阻R=?根据欧姆I=U/R
得到R=U/I需知道:
R两端的电压U

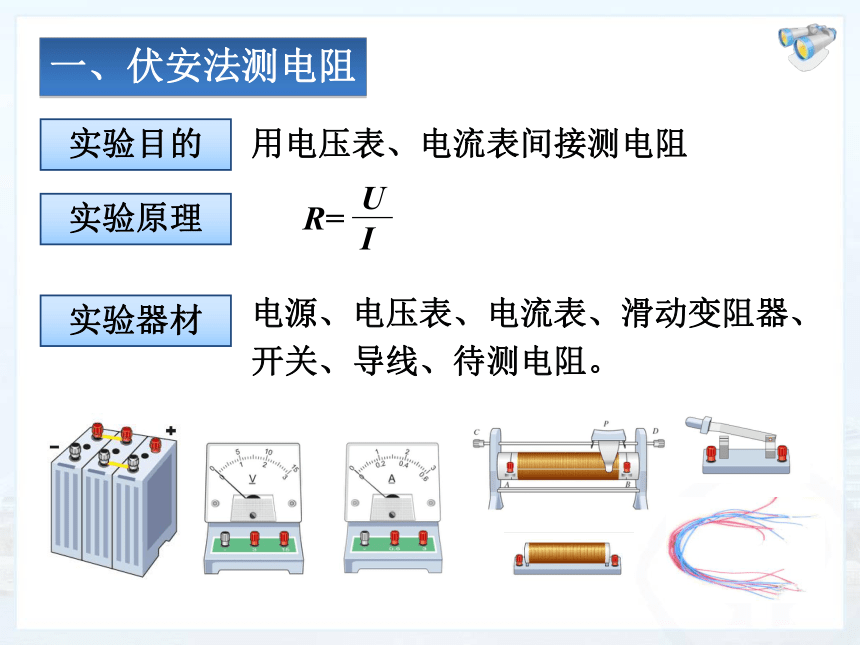

和通过R的电流I　　　　　　用电压表、电流表间接测电阻 　　　　　　电源、电压表、电流表、滑动变阻器、

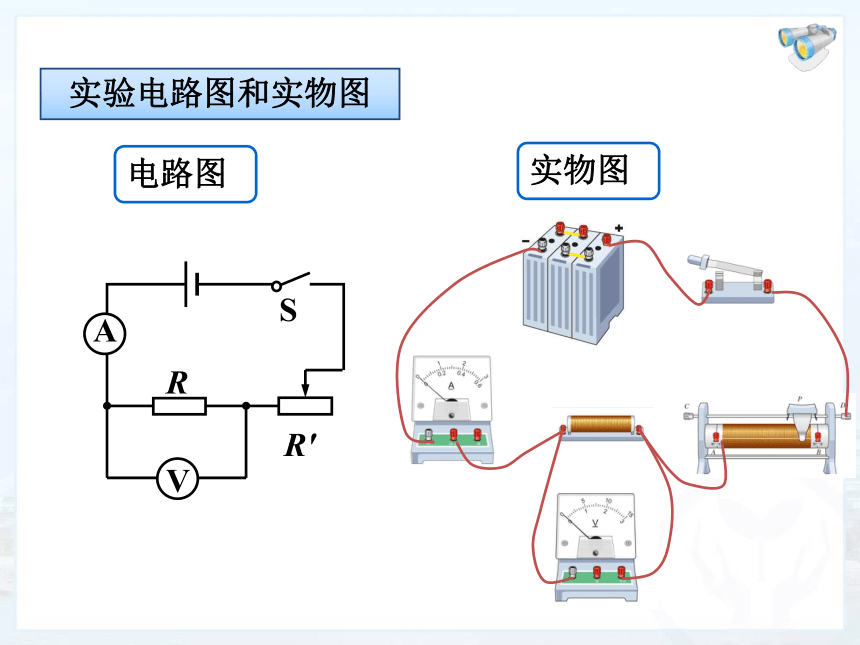

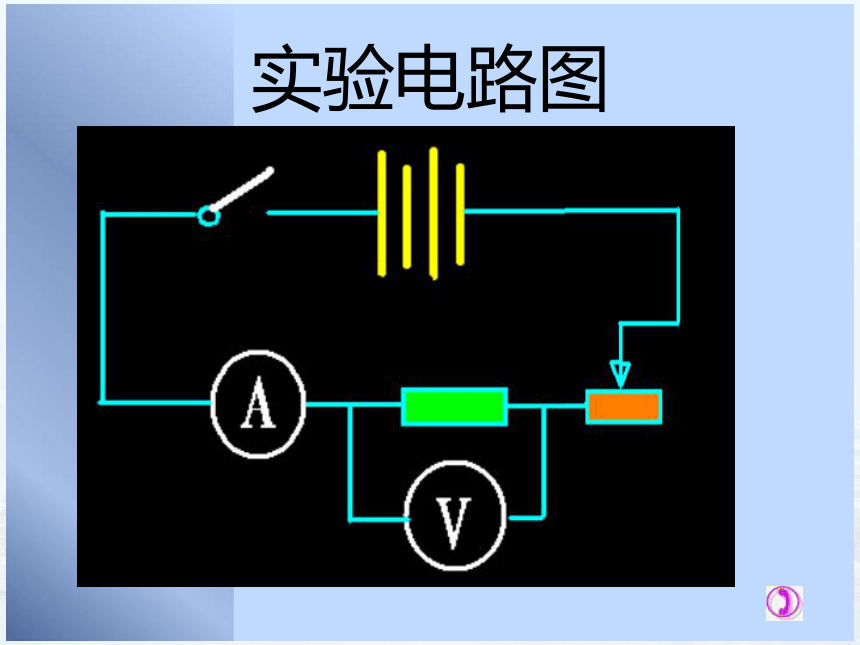

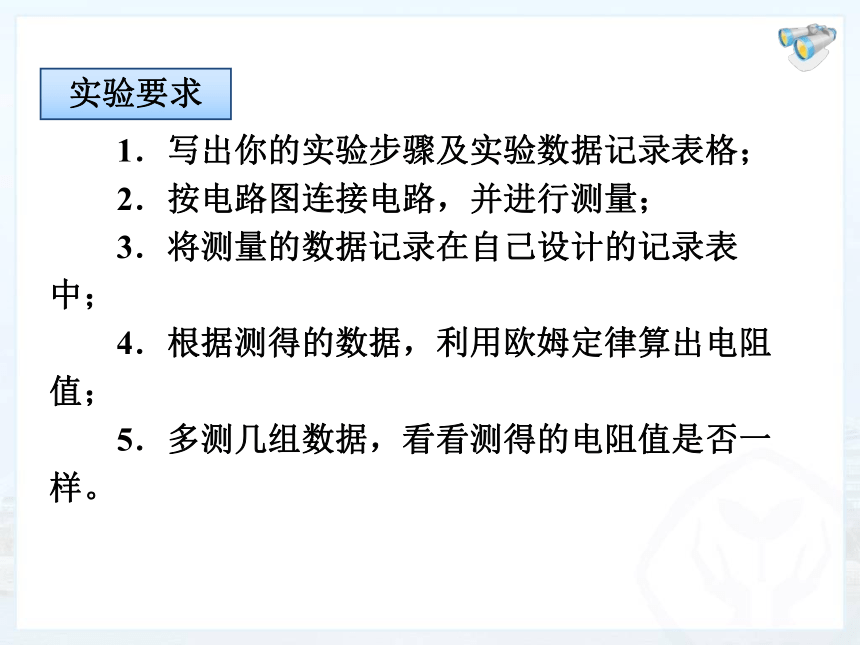

　　　　　　开关、导线、待测电阻。一、伏安法测电阻实验目的实验原理实验器材实验电路图电路图 实物图 实验电路图和实物图　　1．写出你的实验步骤及实验数据记录表格；
　　2．按电路图连接电路，并进行测量；
　　3．将测量的数据记录在自己设计的记录表中；
　　4．根据测得的数据，利用欧姆定律算出电阻值；

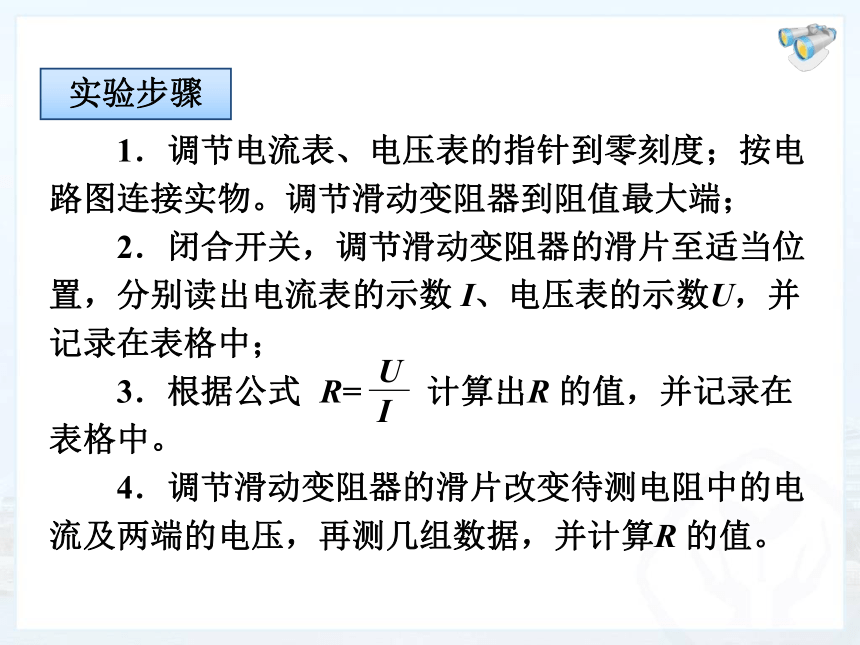

　　5．多测几组数据，看看测得的电阻值是否一样。实验要求　　1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；
　　2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中；
　　3．根据公式 计算出R 的值，并记录在表格中。

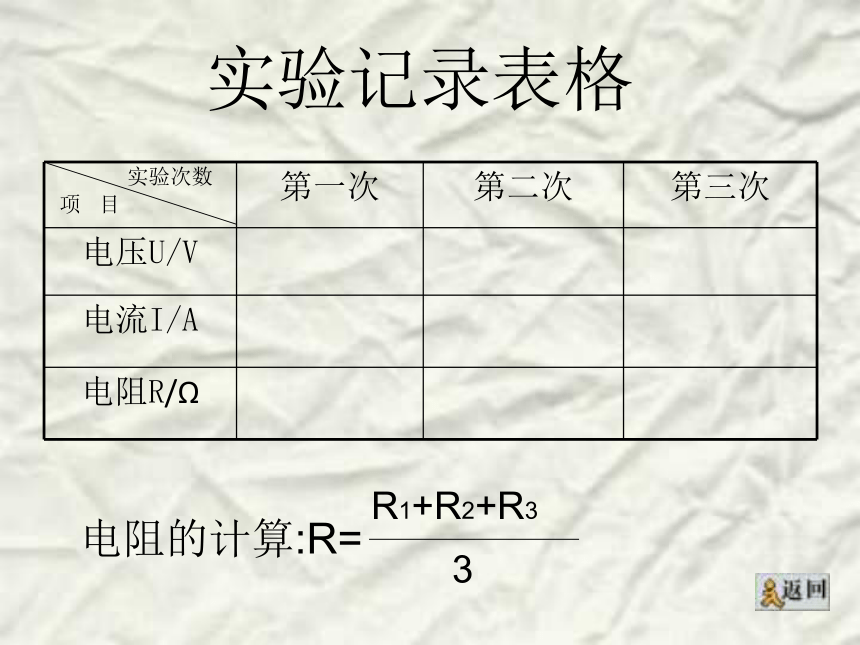

　　4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。实验步骤实验记录表格实验次数项 目电阻的计算:R=R1+R2+R33比比谁答的又快又准1.电流表应怎样连接?
电流表与被测电阻串联 电流表与被测电阻并联
2. 电压表应怎样连接?
电压表与被测电阻串联 电压表与被测电阻并联√√ 5.滑动变阻器应当怎样连接?
与被测电阻串联并在开关闭合前将滑片滑到阻值最大的位置
与被测电阻串联并在开关闭合前将滑片滑到阻值最小的位置√ 3.电流表和电压表在连接时极性上有什么要求?
负进正出 正进负出√ 4.实验时电源电压是3V, 未知电阻5～10Ω滑动变阻器大约20Ω,那么电压表和电流表应选择?
电压表0～15V;电流表0～3A
电压表0～3V;电流表0～0.6A√A.B.XA.XB.A.XB.A.XB.A.B.X　　1．在连接电路前要调节电流表、电压表到零刻度。
　　2．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。
　　3．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。
　　4．电压表和电流表要注意选择适当的量程。注意事项　　1．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。
　　2．多测几组数据，根据实验数据分别计算出小灯泡的电阻，
　　3．比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？
　　4．如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。想想做做实物图 电路图 实验电路图和实物图　　例1 小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分
别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值为 Ω。0.4 5 二、例题分析　　解析：当灯两端电压越大，灯丝电阻越大。
　　原因：当灯两端电压越大，灯丝温度升高。　　例2 某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。二、例题分析　　例3 在“测量小灯泡的电阻”
的实验中，某同学在连接电路时，
不小心将电流表和电压表接错了
位置，如图所示。闭合开关可能
出现的现象是( )
　　A．电流表烧坏，电压表示数为0
　　B．小灯泡烧坏
　　C．电流表示数为0，电压表示数为电源电压值　
　D．电流表示数为0，电压表示数为0C二、例题分析　　1．小东同学做“测量小灯泡电阻”的实验： （1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是 Ω。 5 练一练　　2．小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯不亮，电流表无示数，电压表示数为电源电压。则
故障原因可能有几种？
请写出三种灯泡不亮
的原因。　　（1）电压表串联在电路中了；
　　（2）小灯泡断路；
　　（3）连接小灯泡两端的导线或接线柱断路。练一练巩固练习 3．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为( )
A．实验方法不对
B．实验误差
C．导体的电阻跟温度有关
D．实验错误C巩固练习 4.如图所示，电源电压保持不变，开关闭合后，若P向右移动，则电压表、电流表示数的变化分别为( ) A.电压表示数变大、
电流表示数变小
B.电压表示数变大、
电流表示数变大
C.电压表示数变小、
电流表示数变大
D.电压表示数变小、
电流表示数变小D巩固练习 5.如图所示电路中，电源电压为6V，开关S闭合后，灯L不发光。用电压表测得电阻R两端的电压
为6V，这说明 :（ ）
A、灯L和电阻R均完好
B、灯L完好而 电阻R断了
C、灯L断路而电阻R完好
D、灯L和电阻R都断路B
