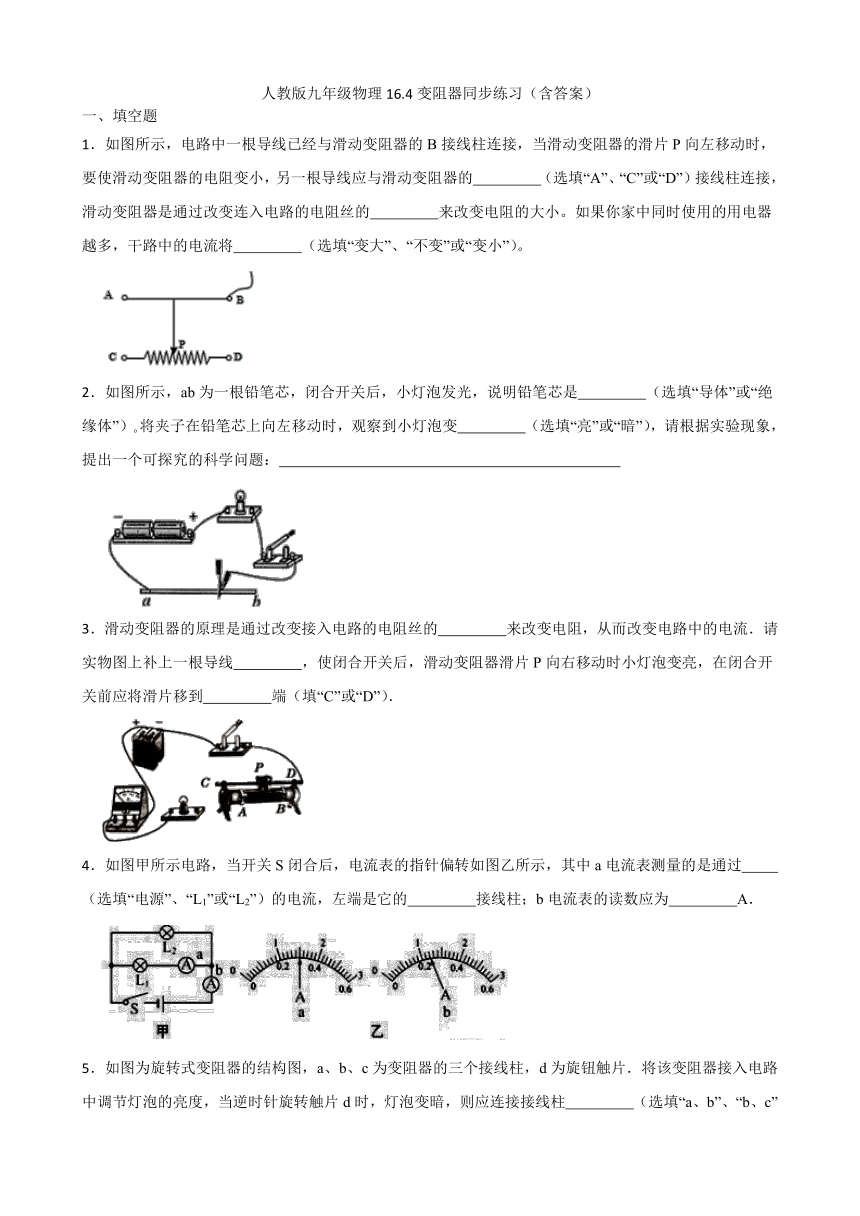

一、填空题
1．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的　 　（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的　 　来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将　 　（选填“变大”、“不变”或“变小”）。
2．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是　 　（选填“导体”或“绝缘体”） 将夹子在铅笔芯上向左移动时，观察到小灯泡变　 　（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：　 　
3．滑动变阻器的原理是通过改变接入电路的电阻丝的　 　来改变电阻，从而改变电路中的电流．请实物图上补上一根导线　 　，使闭合开关后，滑动变阻器滑片P向右移动时小灯泡变亮，在闭合开关前应将滑片移到　 　端（填“C”或“D”）．
4．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，左端是它的　 　接线柱；b电流表的读数应为　 　A．

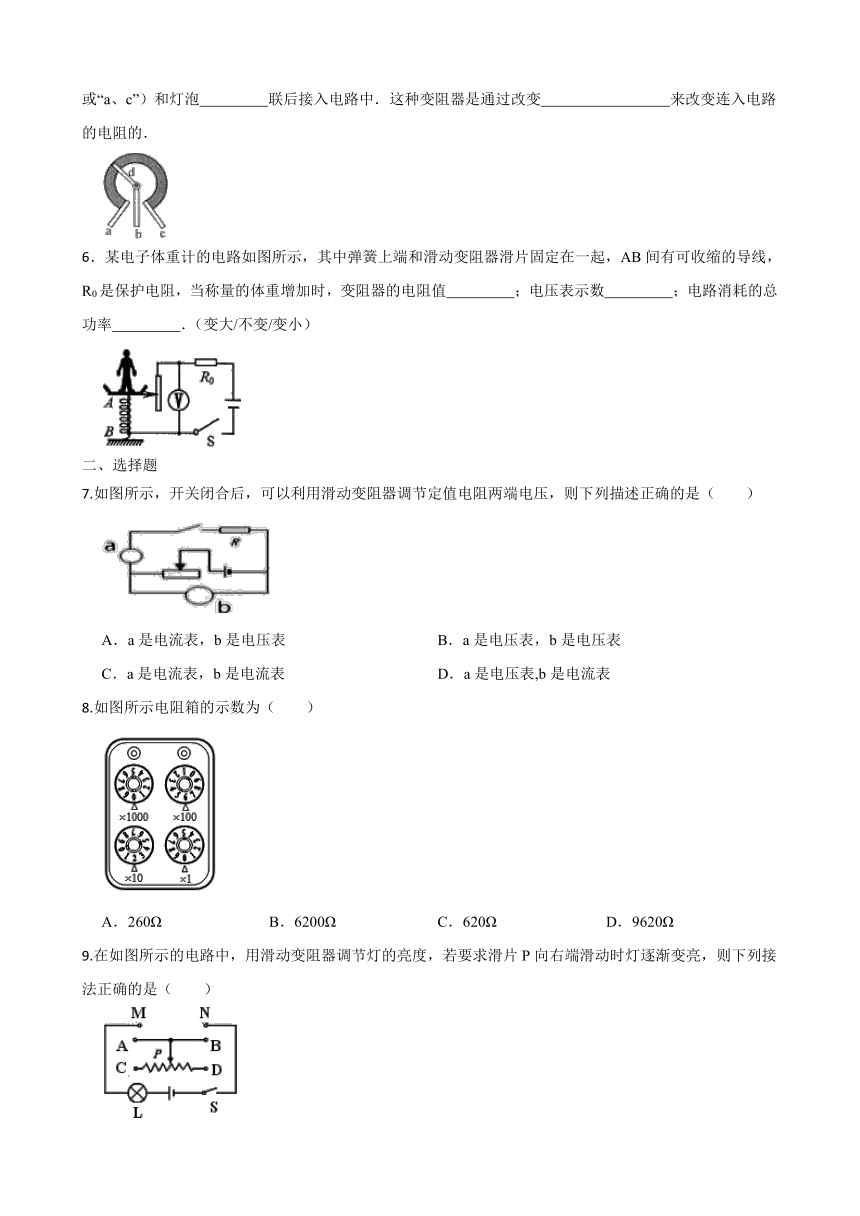

5．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当逆时针旋转触片d时，灯泡变暗，则应连接接线柱　 　（选填“a、b”、“b、c”或“a、c”）和灯泡　 　联后接入电路中．这种变阻器是通过改变　 　来改变连入电路的电阻的．
6．某电子体重计的电路如图所示，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0是保护电阻，当称量的体重增加时，变阻器的电阻值　 　；电压表示数　 　；电路消耗的总功率　 　．（变大/不变/变小）
二、选择题
7.如图所示，开关闭合后，可以利用滑动变阻器调节定值电阻两端电压，则下列描述正确的是（　　）
A．a是电流表，b是电压表 B．a是电压表，b是电压表
C．a是电流表，b是电流表 D．a是电压表,b是电流表
8.如图所示电阻箱的示数为（　　）
A．260Ω B．6200Ω C．620Ω D．9620Ω
9.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）
A．M接B，N接D B．M接A，N接B C．M接C，N接D D．M接A，N接D

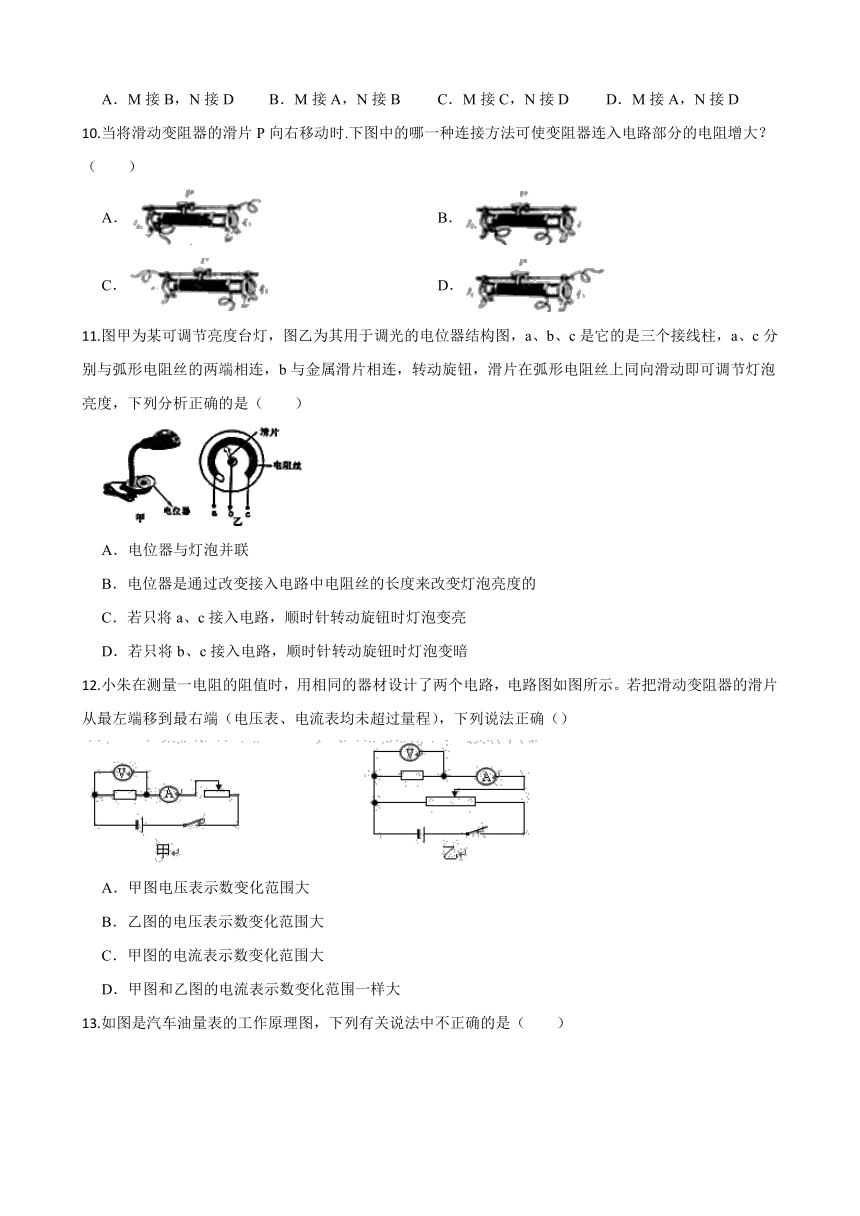

10.当将滑动变阻器的滑片P向右移动时.下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（　　）
A． B．
C． D．
11.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
12.小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确（）
A．甲图电压表示数变化范围大
B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大
D．甲图和乙图的电流表示数变化范围一样大
13.如图是汽车油量表的工作原理图，下列有关说法中不正确的是（　　）
A．油箱内油量减少时，R1两端的电压变小
B．油箱内油量增加时，R1接入电路的电阻值减小
C．油箱内油量增加时，R0两端的电压变大
D．该油量表是由电流表改装而成的
14.如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（　　）
A．灯泡L1亮度不变、L2变亮
B．电流表示数不变，电压表示数变大
C．电流表示数变小，电压表示数不变
D．电流表、电压表示数均不变
三、画图题
15.请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
16.如图是测量小灯泡发光时的电阻的电路图，请你补充完整。
四、实验探究题
17.小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关　 　；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：　 　，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A．电源和开关之间 B．开关和小灯泡之间
C．小灯泡和滑动变阻器之间 D．滑动变阻器和电源之间
答案
1.C；长度；变大
2.导体；亮；小灯泡的亮度与接入电路的电阻丝长度有关吗
3.长度；；C
4.L1；负；1.2
5.b、c；串；电阻丝的长度
6.变大；变大；变小
7-14 A C A A B B A B
15.解：如图所示：
16.解：如图所示：
17.（1）断开
（2）
（3）向右移动滑片
（4）A；B；C；D
