人教版九年级物理16.4变阻器同步练习（含答案）

人教版九年级物理16.4变阻器同步练习（含答案）

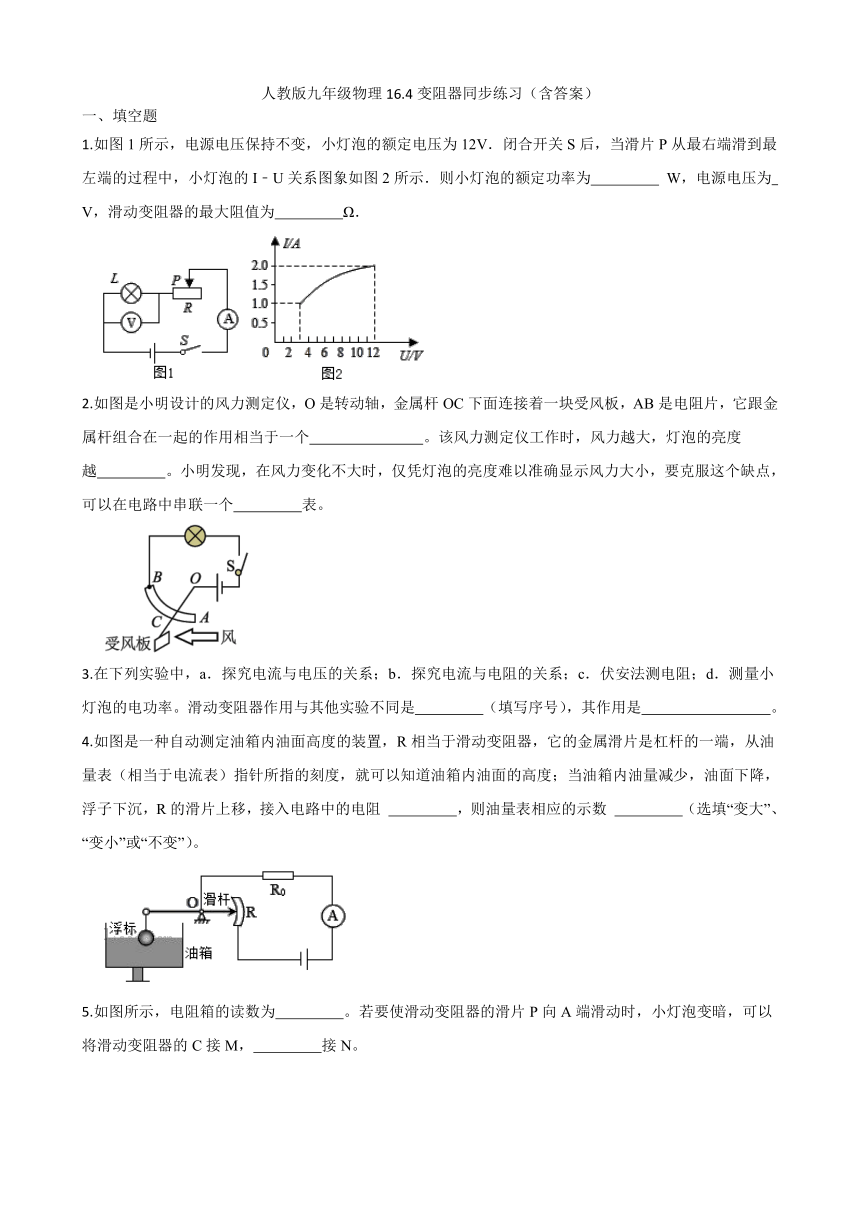

一、填空题
1.如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．则小灯泡的额定功率为　 　 W，电源电压为　 　 V，滑动变阻器的最大阻值为　 　Ω．
2.如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个　 　。该风力测定仪工作时，风力越大，灯泡的亮度越　 　。小明发现，在风力变化不大时，仅凭灯泡的亮度难以准确显示风力大小，要克服这个缺点，可以在电路中串联一个　 　表。
3.在下列实验中，a．探究电流与电压的关系；b．探究电流与电阻的关系；c．伏安法测电阻；d．测量小灯泡的电功率。滑动变阻器作用与其他实验不同是　 　（填写序号），其作用是　 　。
4.如图是一种自动测定油箱内油面高度的装置，R相当于滑动变阻器，它的金属滑片是杠杆的一端，从油量表（相当于电流表）指针所指的刻度，就可以知道油箱内油面的高度；当油箱内油量减少，油面下降，浮子下沉，R的滑片上移，接入电路中的电阻 　 　，则油量表相应的示数 　 　（选填“变大”、“变小”或“不变”）。

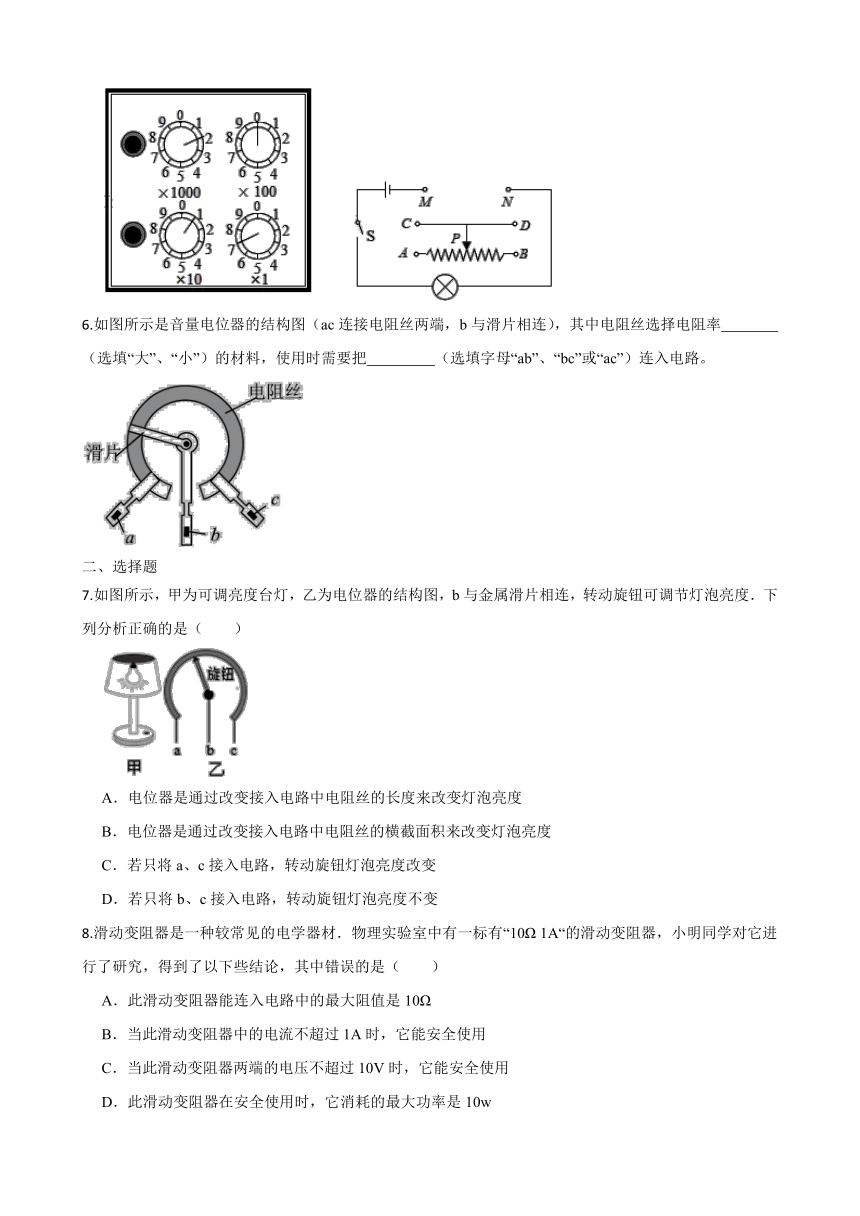

5.如图所示，电阻箱的读数为　 　。若要使滑动变阻器的滑片P向A端滑动时，小灯泡变暗，可以将滑动变阻器的C接M，　 　接N。
6.如图所示是音量电位器的结构图（ac连接电阻丝两端，b与滑片相连），其中电阻丝选择电阻率　 　（选填“大”、“小”）的材料，使用时需要把　 　（选填字母“ab”、“bc”或“ac”）连入电路。
二、选择题
7.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是（　　）
A．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
C．若只将a、c接入电路，转动旋钮灯泡亮度改变
D．若只将b、c接入电路，转动旋钮灯泡亮度不变
8.滑动变阻器是一种较常见的电学器材．物理实验室中有一标有“10Ω 1A“的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是（　　）
A．此滑动变阻器能连入电路中的最大阻值是10Ω
B．当此滑动变阻器中的电流不超过1A时，它能安全使用
C．当此滑动变阻器两端的电压不超过10V时，它能安全使用
D．此滑动变阻器在安全使用时，它消耗的最大功率是10w

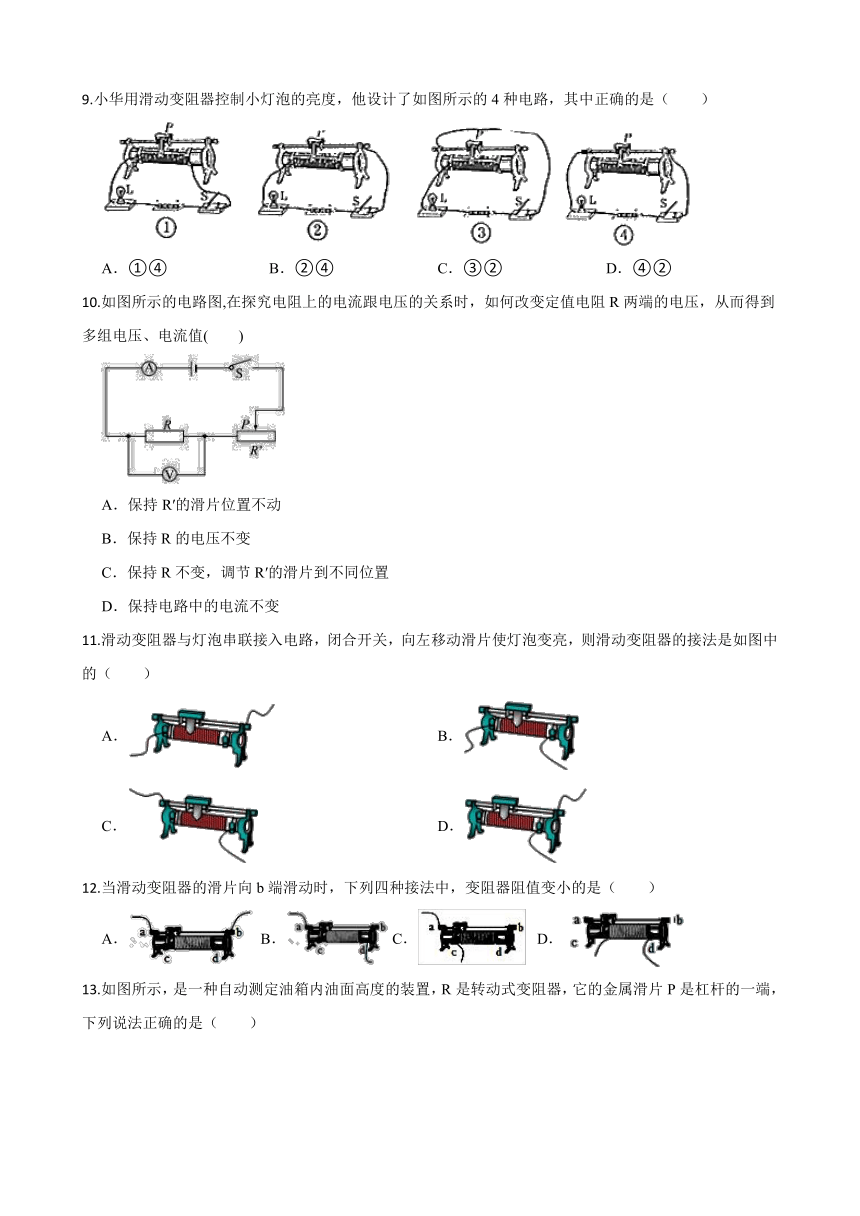

9.小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（　　）
A．①④ B．②④ C．③② D．④②
10.如图所示的电路图,在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值(　　)
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
11.滑动变阻器与灯泡串联接入电路，闭合开关，向左移动滑片使灯泡变亮，则滑动变阻器的接法是如图中的（　　）
A． B．
C． D．
12.当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（　　）
A．B．C． D．
13.如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A．油量表是由电流表改装而成的 B．R、R0在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
三、画图题
14.以笔画线代替导线，完成图中的电路连接，使滑片向右滑动时灯泡变亮。
15.在图中，要求用电流表测量灯泡L2中的电流（0.3A），电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．
四、实验探究题
16.在“测量小灯泡电阻”的实验中，实验小组的同学选用的是2.5V的小灯泡。
（1）请用笔画线代替导线将甲图的实验电路中未连接部分补充完整　 　；（要求：闭合开关前，将滑动变阻器的滑片置于A端）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，若　 （写出电流表和电压表指针偏转情况），则说明小灯泡开路；
（3）若小灯泡正常发光时电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为　 　Ω；
（4）某同学没有使用电压表，而是用了两个电流表和一个5Ω的电阻R设计了如图丙所示的电路，同样测出了小灯泡正常发光时的电阻，具体操作是：闭合开关，移动滑动变阻器的滑片，使　 　，小灯泡正常发光，若此时电流表A2的示数为』，则该小灯泡正常发光时电阻的表达式为 　 　。
答案
1.24；12；9
2.滑动变阻器；亮；电流
3.b；控制变量不变
4.变大；变小
5.2017Ω；B
6.大；ab或bc
7-13A C C C A B D
14.解：如图所示；
15.解：先将电池组、开关串联起来，然后分成两路：
一路接入滑动变阻器（一上一下）、灯L1，然后回到电源的负极，再将电压表并联在灯L1的两端，由于电源电压为3V，所以选择0～3V的量程；
另一路接入灯L2、电流表，然后回到电源的负极，由于灯泡的额定电流大约为0.3A，所以选择0～0.6A的量程．
然后根据实物图来画出相应的电路图，答图如下：
16.（1）解：如图所示：
（2）电压表示数接近电源电压，电流表示数为零
（3）8.33
（4）电流表A1示数为05A；
