人教版物理八年级上册 第5章第1节 透镜 课件(共42张PPT)

(共42张PPT)

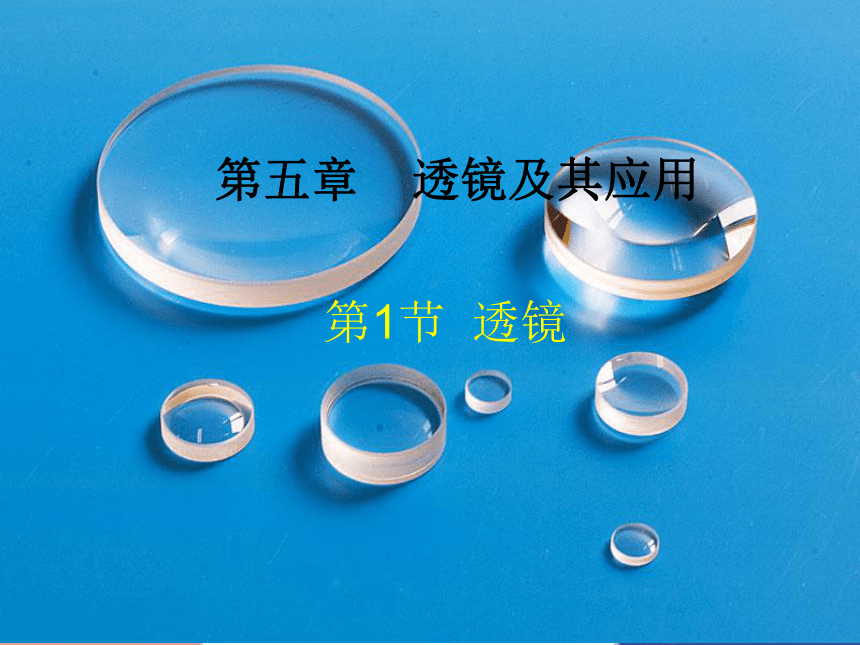

第五章 透镜及其应用
第1节 透镜

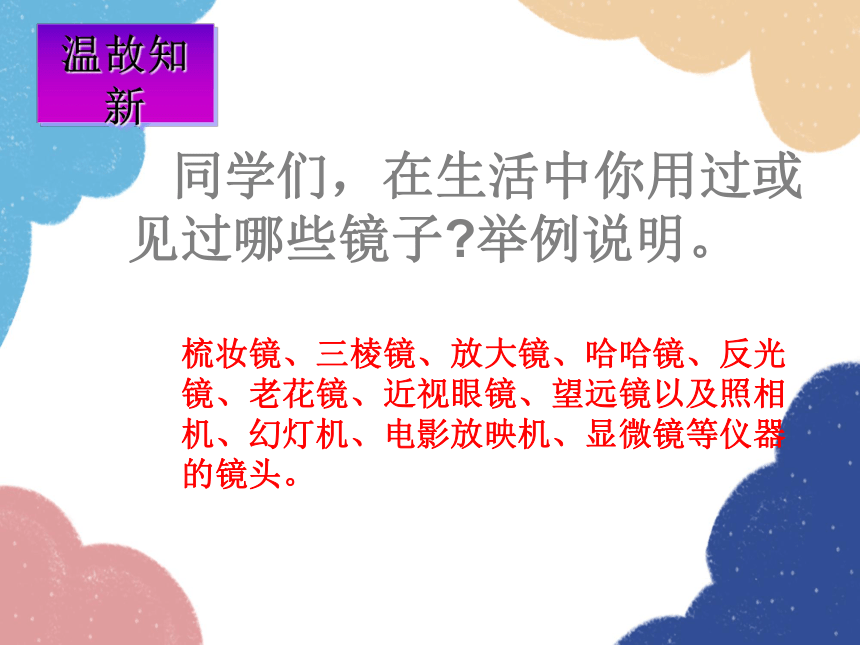

同学们，在生活中你用过或见过哪些镜子 举例说明。
梳妆镜、三棱镜、放大镜、哈哈镜、反光镜、老花镜、近视眼镜、望远镜以及照相机、幻灯机、电影放映机、显微镜等仪器的镜头。
温故知新

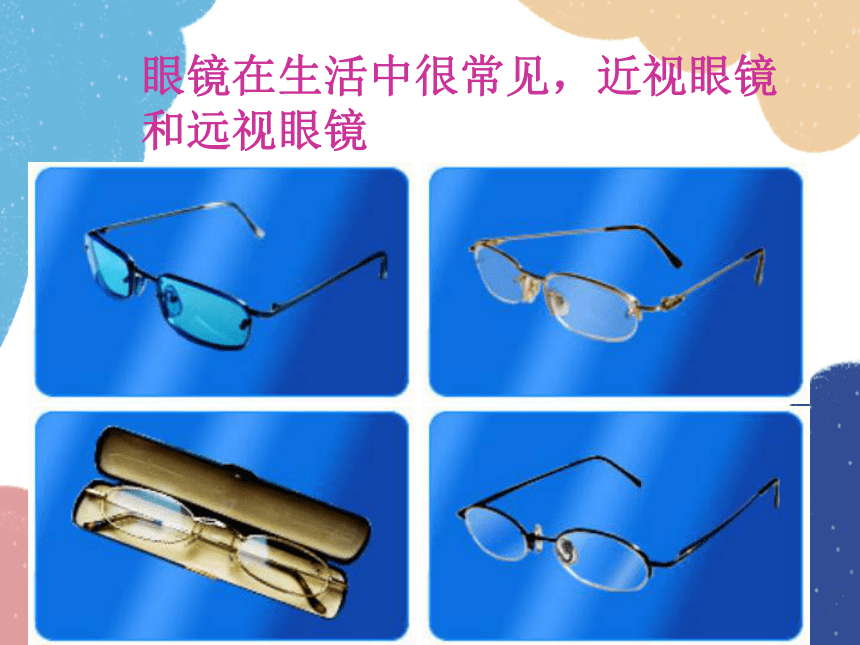

眼镜在生活中很常见，近视眼镜和远视眼镜
透镜在日常生活中的应用

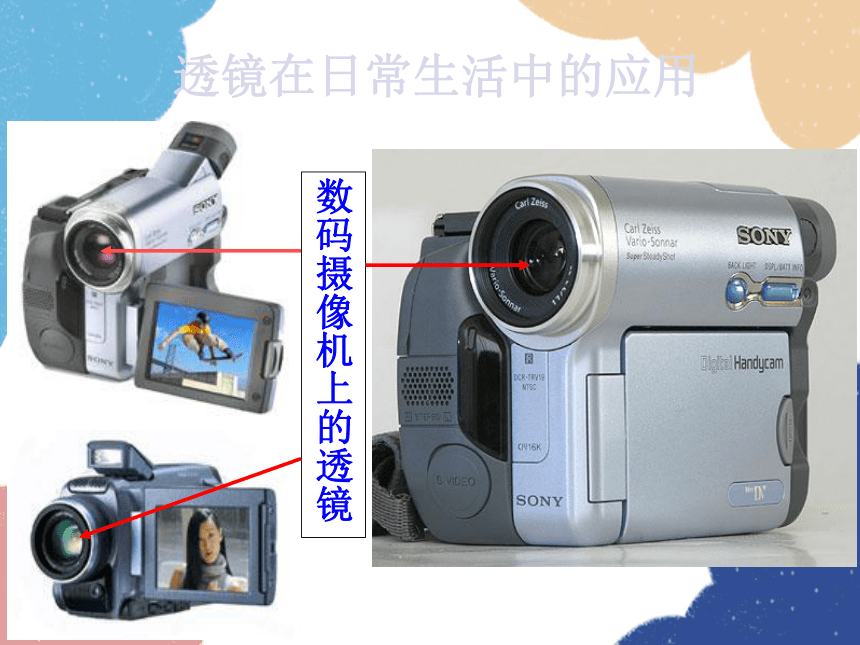

数码摄像机上的透镜
透镜在日常生活中的应用

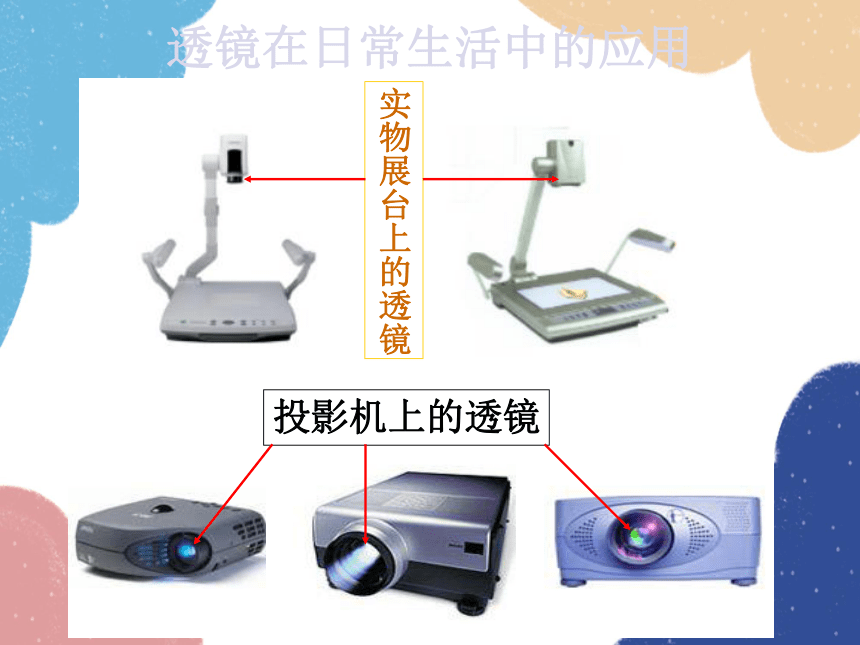

投影机上的透镜
实物展台上的透镜

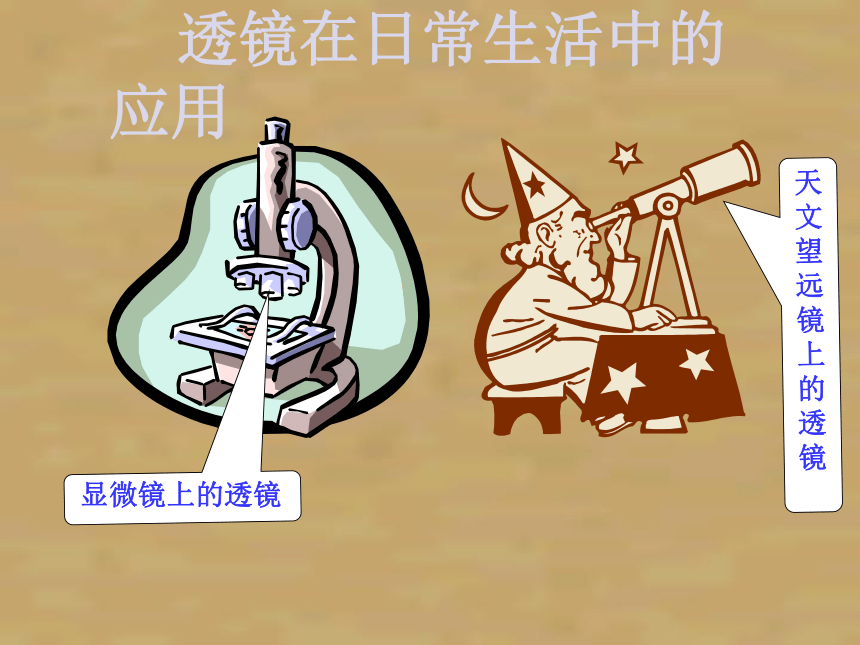

显微镜上的透镜
天文望远镜上的透镜
透镜在日常生活中的应用
透镜在日常生活中的应用

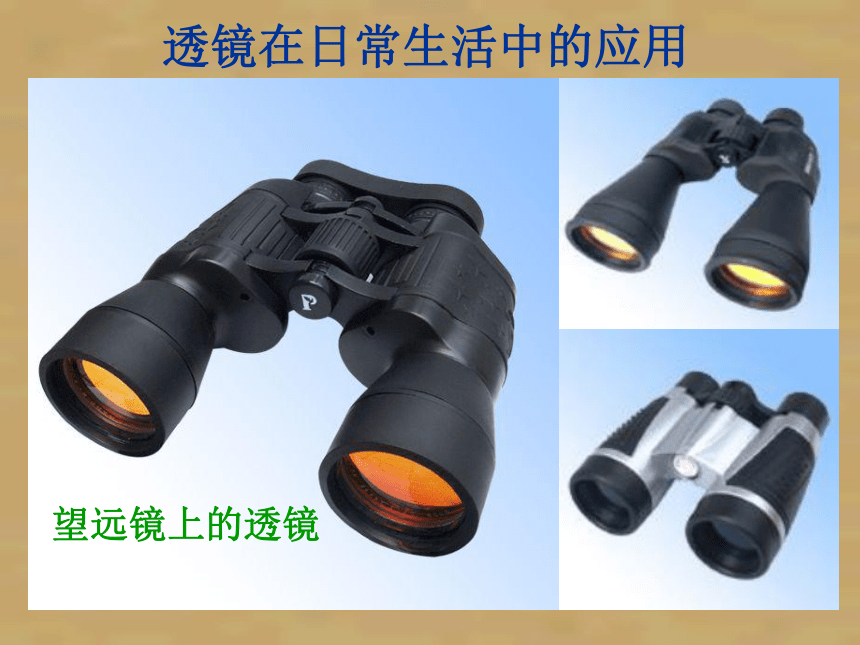

望远镜上的透镜
透镜在日常生活中的应用

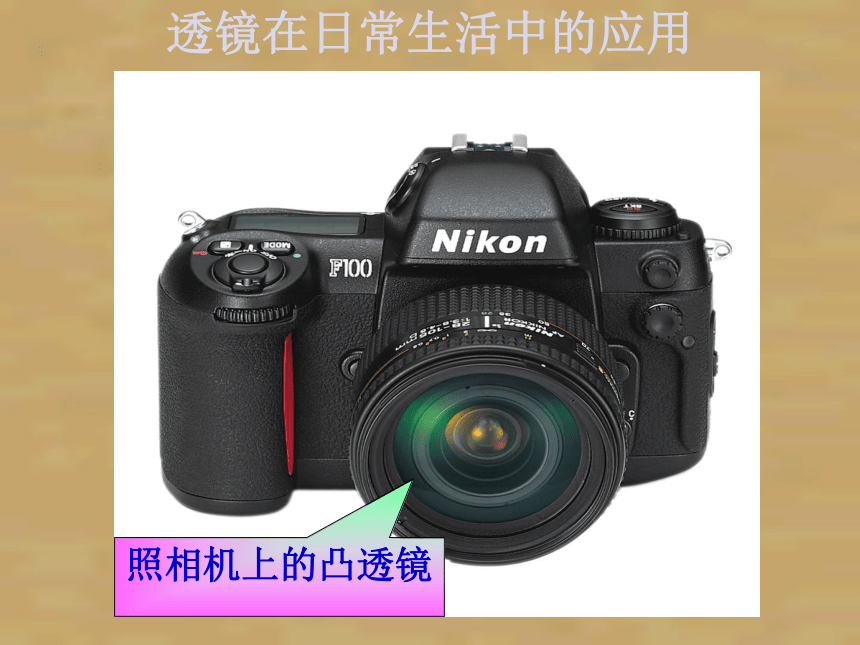

照相机上的凸透镜
透镜在日常生活中的应用

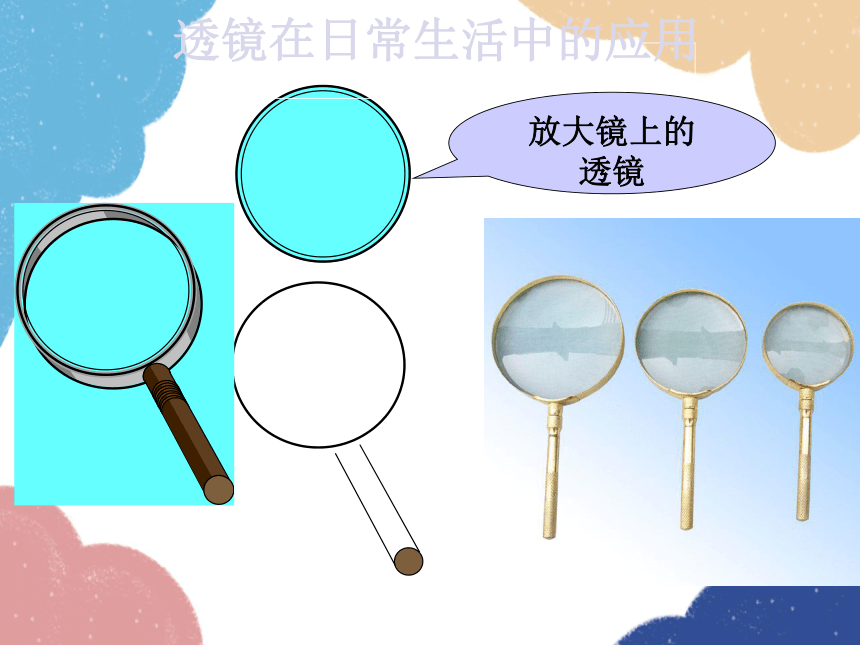

放大镜上的
透镜

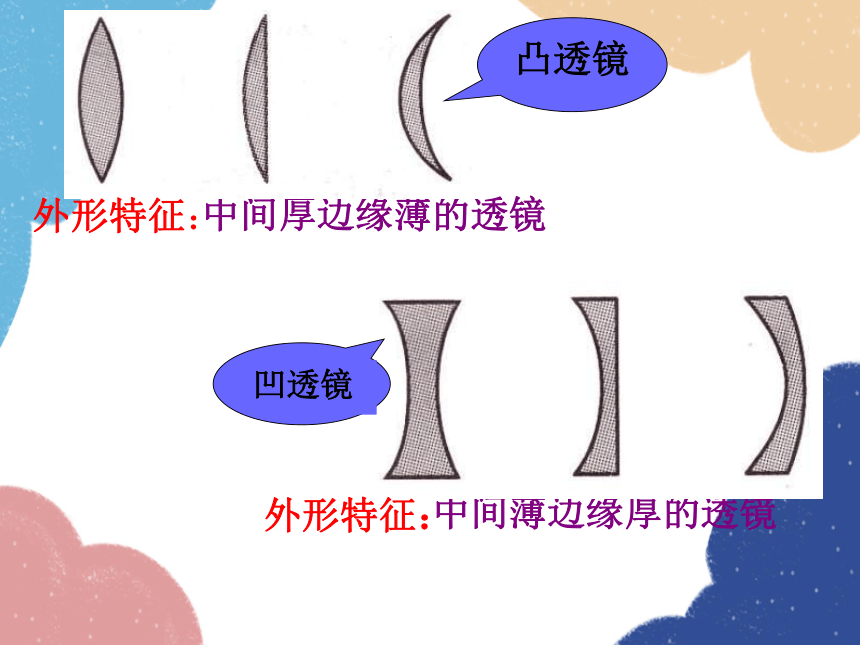

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：

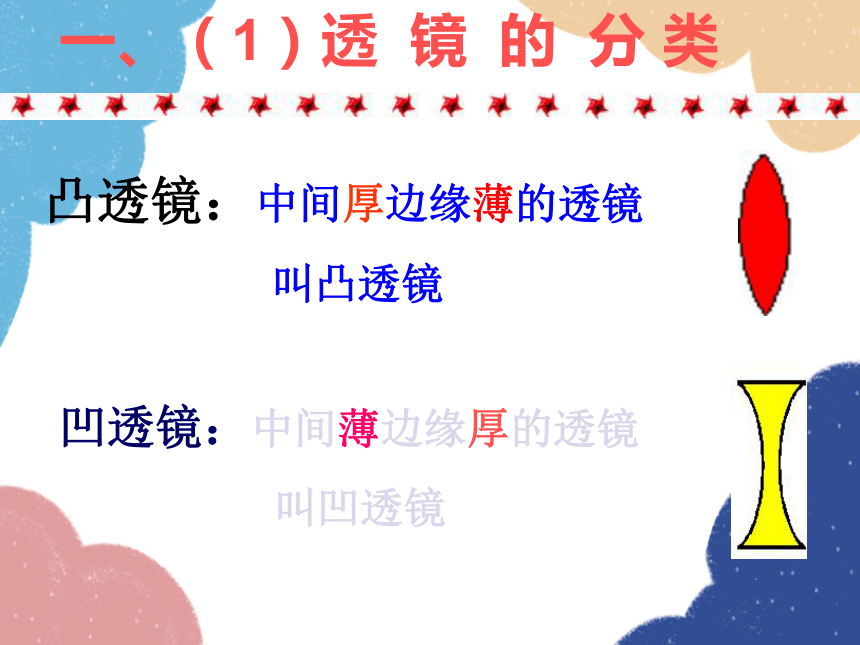

凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
一、（1）透 镜 的 分 类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、C、D
B 、E 、F
识别下列透镜，并归类：
凸透镜
凹透镜
在主光轴上分别画出凸透镜和凹透镜
主光轴和光心:
主光轴
主光轴
光心o
透镜的几个重点名词
凸透镜
凹透镜

二、探究透镜对光的作用
猜想:
让一束平行光正对着凸透镜,猜想发生的现象？
透镜对光线的作用
凸透镜对光线有会聚作用
透镜对光线的作用
透镜对光线的作用
凹透镜对光线有发散作用
透镜对光线的作用
凸透镜对光线的作用
凸透镜对光线起会聚作用，故凸透镜也叫会聚透镜。
凹透镜对光线的作用
凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。
试一试
请根据光路图判断框内的镜是什么类型的。
凸透镜有几个焦点？
平行于凸透镜主光轴的光线如何传播？
O
F
F
2、凸透镜有2个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
在主光轴上会聚成的这一点是什么？
2、平行于凹透镜主光轴的光线如何传播？
1. 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
2. 凹透镜有2个虚焦点
凹透镜有几个虚焦点？
F
想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
F
F
F
结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!
（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线
Ｆ
Ｆ
完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
试一试
想一想：给你一个凸透镜,如何测出它的焦距
实验器材: 凸透镜、刻度尺、平行光源
方法： 打开平行光源，让平行光正对着镜片射入，在镜片的另一侧可以看到两条平行光会聚成一点，这一点就是凸透镜的焦点。测出焦点到凸透镜光心的距离，即是凸透镜的焦距（f）。
f
能用这种方法测定近视眼镜的焦距吗？
想一想
测定凸透镜(远视眼镜)的焦距
试一试
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
试一试
F
F
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
生活 物理 社会
用冰取火示意图
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活 物理 社会
3. 郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
讨 论
生活 物理 社会
为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。
我知道！
凸透
会聚
１、平行于产光轴的光线，经凸透镜折射后，能____于主光轴上的一点，这一点叫________，因为它是实际光线会聚而成的，所以叫做实焦点，一个凸透镜有______个焦点，焦点到________的距离叫凸透镜的焦距，凸透镜两侧的焦距是_______的。
２、画出图中光线经过透镜折射后的光线。
会聚
焦点
两
光心
相等
F
F
O
F
F
挑战自己
３．完成下列各光路图
４、小明想利用凸透镜使小灯泡发出的光线变成平行光，他应该把小灯泡放在凸透镜的 　 上。
焦点
５.一束光线在空气中经过凸透镜折射后,下列说法中正确的是（ ）
A.一定是平行光束 B.一定不是平行光束
C.一定是发散光束 D.折射光束比原来的光束会聚些.
D
探究题
A
o
B
在o点处填上适当的光学元件（至少三种）
再见
