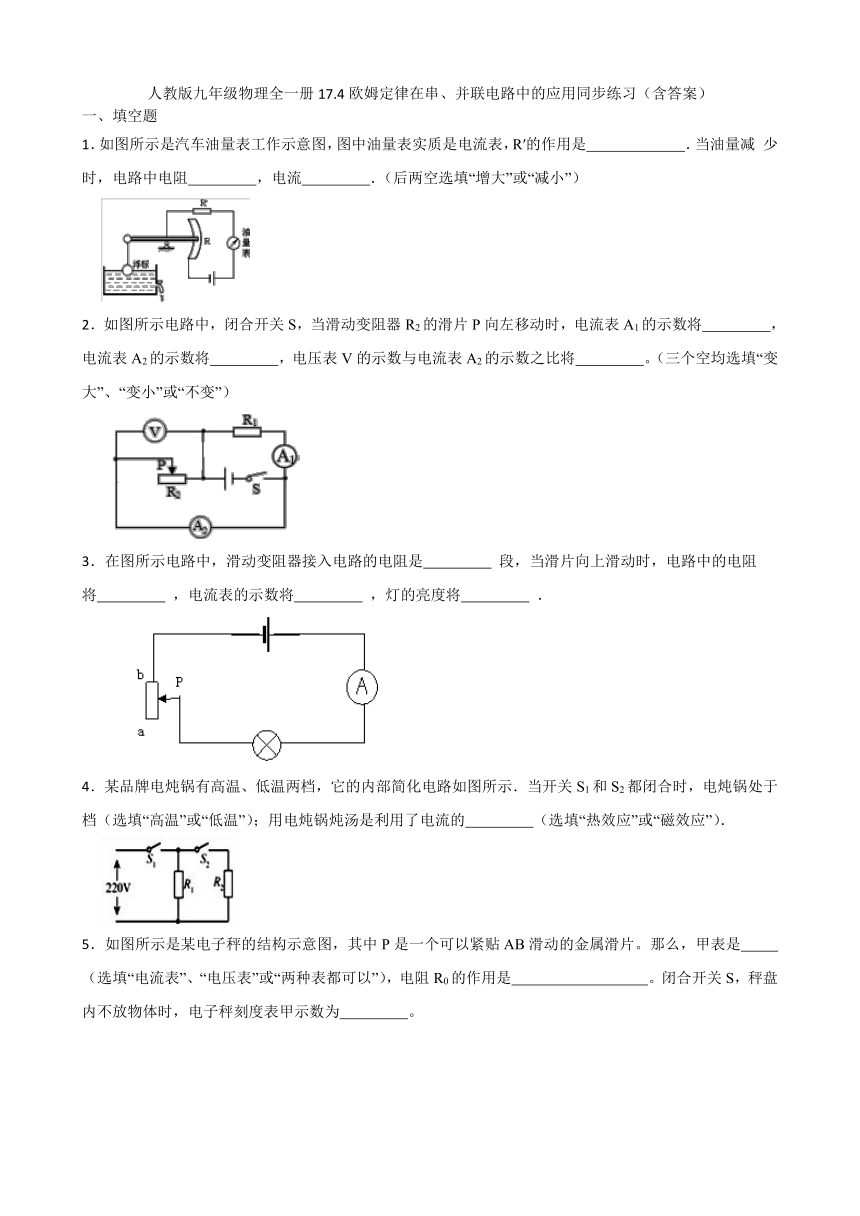

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）
一、填空题
1．如图所示是汽车油量表工作示意图，图中油量表实质是电流表，R′的作用是　 　．当油量减 少时，电路中电阻　 　，电流　 　．（后两空选填“增大”或“减小”）
2．如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将　 　，电流表A2的示数将　 　，电压表V的示数与电流表A2的示数之比将　 　。（三个空均选填“变大”、“变小”或“不变”）
3．在图所示电路中，滑动变阻器接入电路的电阻是　 　 段，当滑片向上滑动时，电路中的电阻将　 　 ，电流表的示数将　 　 ，灯的亮度将　 　 ．
4．某品牌电炖锅有高温、低温两档，它的内部简化电路如图所示．当开关S1和S2都闭合时，电炖锅处于　 　档（选填“高温”或“低温”）；用电炖锅炖汤是利用了电流的　 　（选填“热效应”或“磁效应”）．

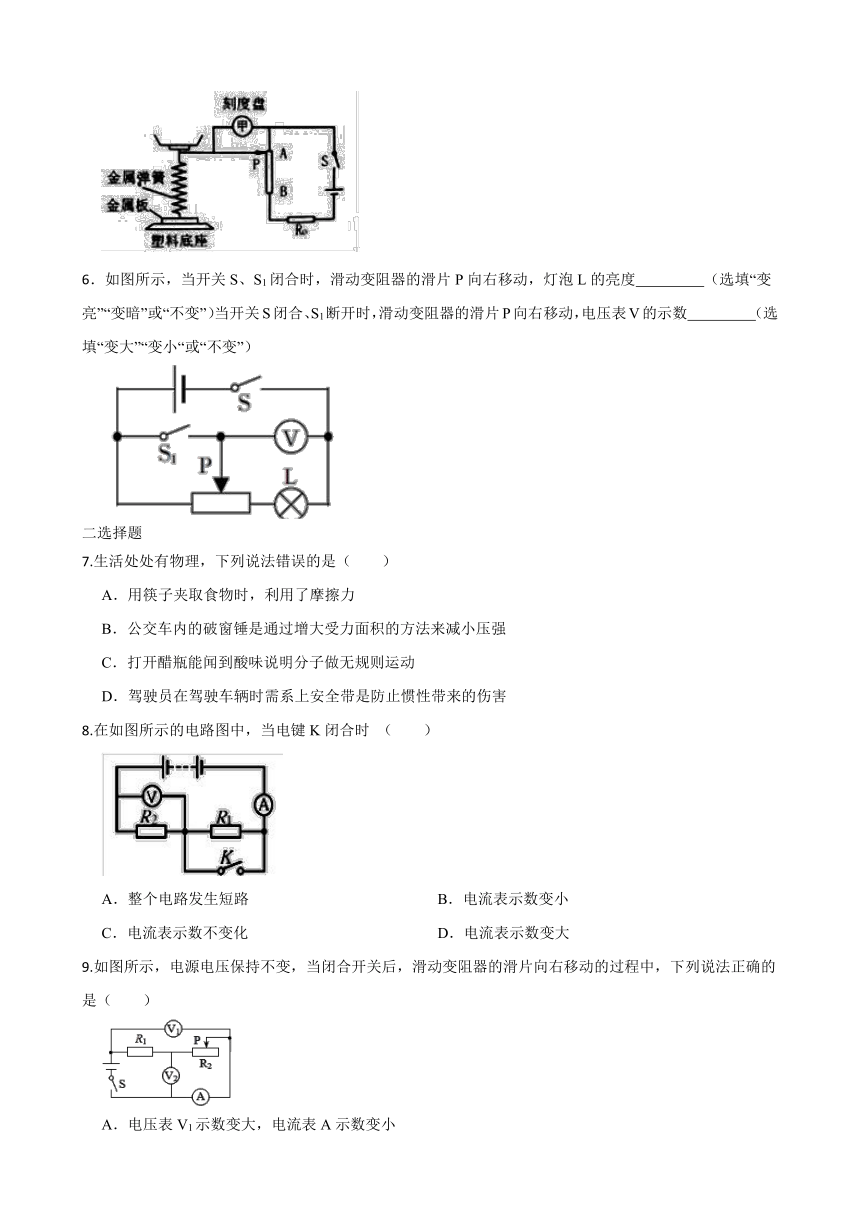

5．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片。那么，甲表是　 　（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是　 　。闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为　 　。
6．如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度　 　（选填“变亮”“变暗”或“不变”）当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示数　 　（选填“变大”“变小“或“不变”）
二选择题
7.生活处处有物理，下列说法错误的是（　　）
A．用筷子夹取食物时，利用了摩擦力
B．公交车内的破窗锤是通过增大受力面积的方法来减小压强
C．打开醋瓶能闻到酸味说明分子做无规则运动
D．驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害
8.在如图所示的电路图中，当电键K闭合时 （　　）
A．整个电路发生短路 B．电流表示数变小
C．电流表示数不变化 D．电流表示数变大
9.如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（　　）
A．电压表V1示数变大，电流表A示数变小
B．电压表V2示数变大，电流表A示数变大
C．电压表V1示数和电流表A示数的乘积不变
D．电压表V2示数和电流表A示数的比值变大

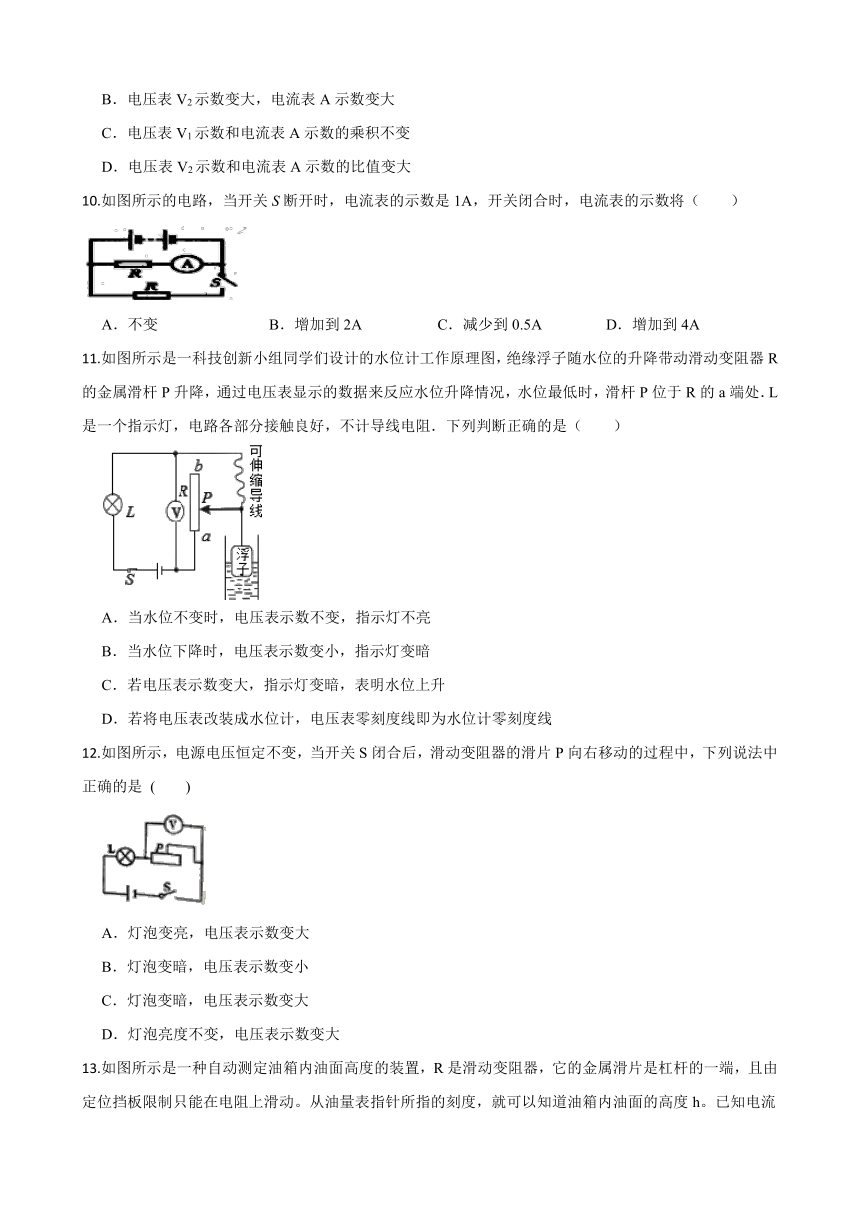

10.如图所示的电路，当开关S断开时，电流表的示数是1A，开关闭合时，电流表的示数将（　　）
A．不变 B．增加到2A C．减少到0.5A D．增加到4A
11.如图所示是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（　　）
A．当水位不变时，电压表示数不变，指示灯不亮
B．当水位下降时，电压表示数变小，指示灯变暗
C．若电压表示数变大，指示灯变暗，表明水位上升
D．若将电压表改装成水位计，电压表零刻度线即为水位计零刻度线
12.如图所示，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是 (　　)
A．灯泡变亮，电压表示数变大
B．灯泡变暗，电压表示数变小
C．灯泡变暗，电压表示数变大
D．灯泡亮度不变，电压表示数变大
13.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，油量表指针向右偏转，则（　　）
A．油面下降时，油量表指针向右偏转
B．定值电阻R0没有作用
C．油量表由电压表改装而成
D．油箱内的油越少，流过油量表的电流越小
14.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2＝2：1，则（　　）
A． ＝ ， ＝ B． ＝ ， ＝
C． ＝ ， ＝ D． ＝ ， ＝
三、实验探究题
15.如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的　 　；
（2）图中R是电学中的什么元件　 　；
（3）油量表是用　 　表改装的；
（4）当油箱中的浮标向上运动时，R的电阻值将　 　，对电流的阻碍作用将　 　，此时电路中的电流将　 　．(选填“增大”或“减小”)．
四、计算题
16.如图甲所示，电源电压保持不变，a、b分别为滑动变阻器的最左端和最右端，闭合开关时，当滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，求：
（1）定值电阻R0的阻值；
（2）电源电压；
（3）滑动变阻器的最大阻值。
17.如图所示电路，小灯泡L标有“6V 3W”字样，电阻R1＋R2＝6Ω。当开关S1闭合、S2断开，滑动变阻器的滑片P滑到M点时，电流表的示数为I1，电压表的示数为U1，滑动变阻器的功率为PM；此时灯L正常发光。当开关S1断开、S2闭合，滑动变阻器的滑片P滑到N点时，电流表的示数为I2，电压表的示数为U2，滑动变阻器的功率为PN；已知I1∶I2＝3∶1，PM∶PN＝1∶1，灯电阻RL与电阻R1之比为RL∶R1＝3∶1（假设灯丝电阻不随温度变化）。
求：
（1）电路两次电压表示数之比；
（2）滑动变阻器两次连入电路的阻值各多大；
（3）电源电压多大。
答案
1.保护电路；增大；减小
2.不变；变小；变大
3.pb；减小；变大；变亮
4.高温；热效应
5.两种表都可以；甲是电压表时分压、甲是电流表时保护电路；零
6.变亮；变小
7-14.B D D A C C D D
15.（1）杠杆 （2）滑动变阻器 （3）电流 （4）减小；减小；变大
16.（1）解：由图知
答：定值电阻R0的阻值6Ω；
（2）解：当滑动变阻器阻值为0时，只有R0工作，电源电压
答：电源电压9V；
（3）解：当滑片位于b端时，滑动变阻器与R0串联
滑动变阻器此时接入的最大电阻
答：滑动变阻器的最大阻值12Ω。
17.解：（1）
（2）由图1有：U＝I1（RL＋RM）
由图2有：U＝I2（R1＋R2＋RN）
∵PM＝I12RM PN＝I22RN
∴
求得： RM＝5Ω RN＝45Ω
（3）
得： U＝I1（RL＋RM）＝0.5A(12Ω＋5Ω)＝8.5V
