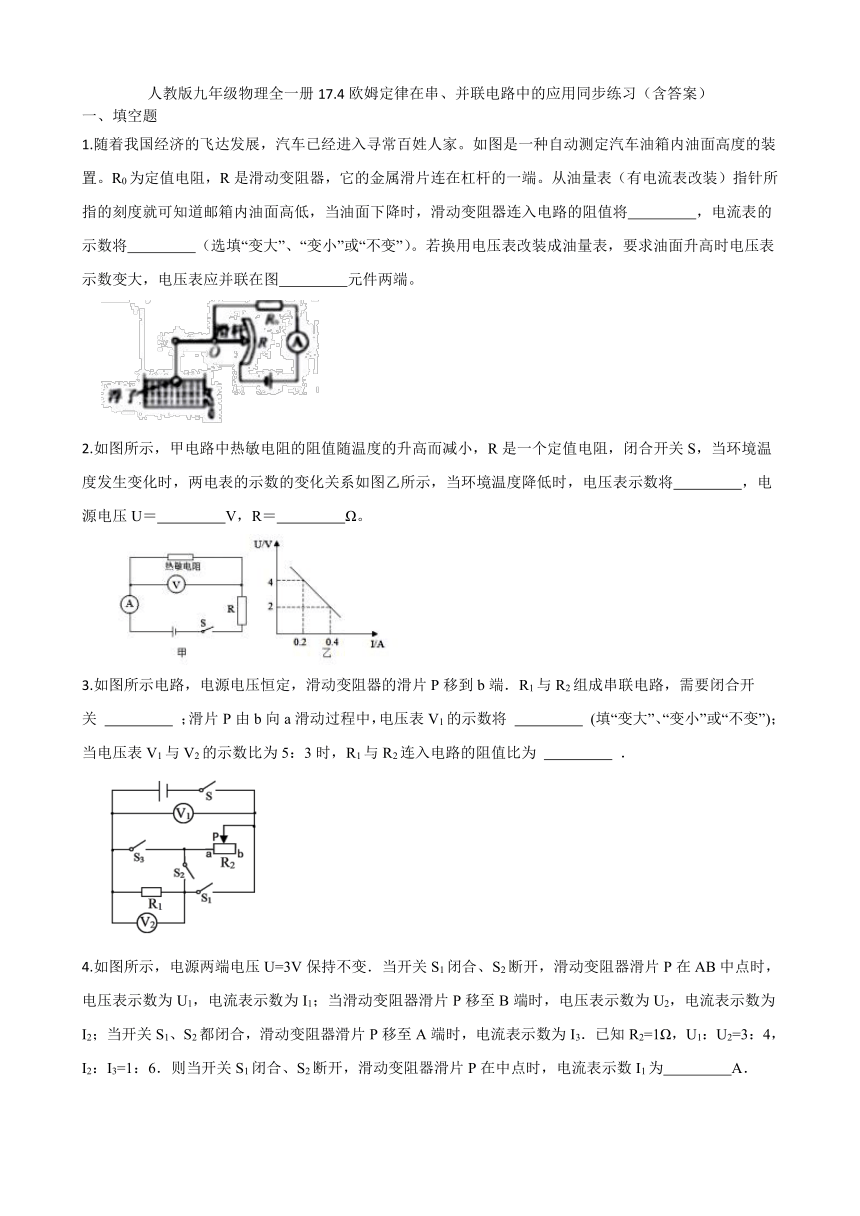

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）
一、填空题
1.随着我国经济的飞达发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将　 　，电流表的示数将　 　（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图　 　元件两端。
2.如图所示，甲电路中热敏电阻的阻值随温度的升高而减小，R是一个定值电阻，闭合开关S，当环境温度发生变化时，两电表的示数的变化关系如图乙所示，当环境温度降低时，电压表示数将　 　，电源电压U＝　 　V，R＝　 　Ω。
3.如图所示电路，电源电压恒定，滑动变阻器的滑片P移到b端．R1与R2组成串联电路，需要闭合开关 　 　 ；滑片P由b向a滑动过程中，电压表V1的示数将 　 　 (填“变大”、“变小”或“不变”)；当电压表V1与V2的示数比为5：3时，R1与R2连入电路的阻值比为 　 　 ．

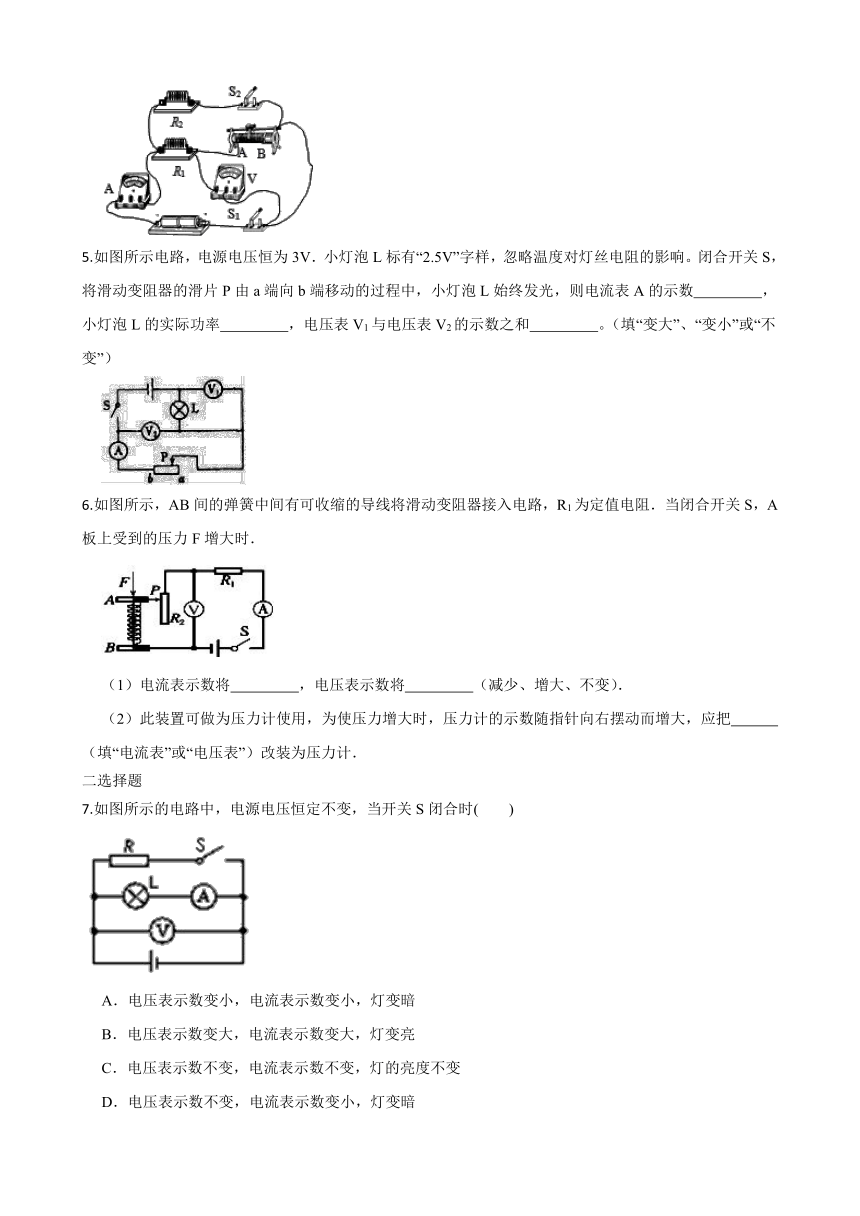

4.如图所示，电源两端电压U=3V保持不变．当开关S1闭合、S2断开，滑动变阻器滑片P在AB中点时，电压表示数为U1，电流表示数为I1；当滑动变阻器滑片P移至B端时，电压表示数为U2，电流表示数为I2；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，电流表示数为I3．已知R2=1Ω，U1：U2=3：4，I2：I3=1：6．则当开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电流表示数I1为　 　A．
5.如图所示电路，电源电压恒为3V．小灯泡L标有“2.5V”字样，忽略温度对灯丝电阻的影响。闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则电流表A的示数　 　，小灯泡L的实际功率　 　，电压表V1与电压表V2的示数之和　 　。（填“变大”、“变小”或“不变”）
6.如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时．
（1）电流表示数将　 　，电压表示数将　 　（减少、增大、不变）．
（2）此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把　 　（填“电流表”或“电压表”）改装为压力计．
二选择题
7.如图所示的电路中，电源电压恒定不变，当开关S闭合时(　　)
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗

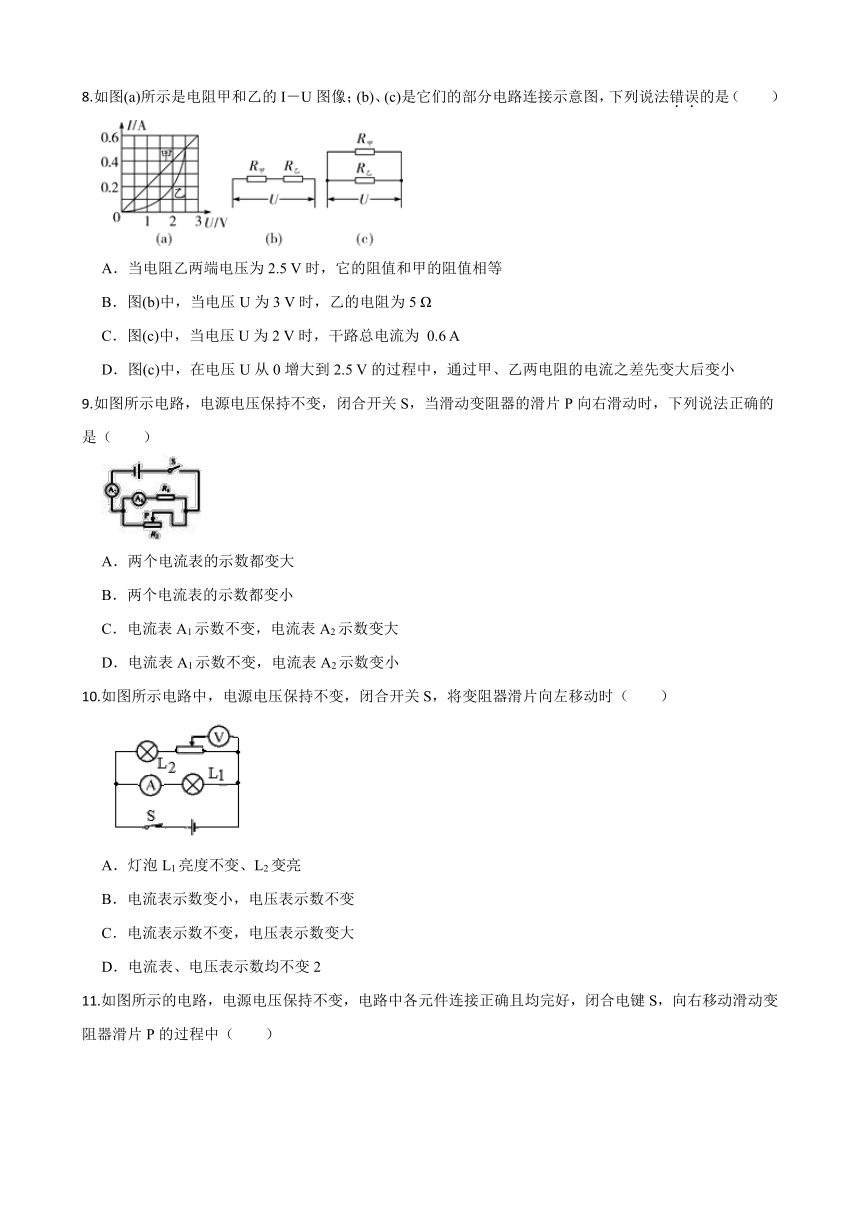

8.如图(a)所示是电阻甲和乙的I－U图像；(b)、(c)是它们的部分电路连接示意图，下列说法错误的是（　　）
A．当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω
C．图(c)中，当电压U为2 V时，干路总电流为 0.6 A
D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
9.如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（　　）
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
10.如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（　　）
A．灯泡L1亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变2
11.如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（　　）
A．电流表A的示数变大
B．电压表V的示数变大
C．电压表V与电流表A的示数的比值变大
D．电压表V与电流表A的示数的乘积变小
12.在如图所示的电路中，电源电压保持不变，开关S始终保持闭合，当开关S1由断开到闭合时，下列说法中正确的是（　　）
A．电路的总电阻变小 B．电路的总电阻变大
C．电流表的示数变小 D．电流表的示数不变
13.如图所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向左移动的过程中，下列说法正确的是（　　）
A．闭合开关S，若甲、乙均为电压表，则两表示数均变小
B．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大
C．断开开关S，若甲、乙均为电流表，则两表示数均变大
D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大
14.某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（　　）
A．B．C． D．
三、实验探究题
15.如图是某密度计的原理图，已知，电流表量程为0~0.6A，电压表量程为0~15V（读数可精确到0.1V），AB间电阻为15Ω，且AB的总长度为15cm。物体M的重力为15N，体积为300。弹簧上端悬挂在固定位置，另一端与滑动变阻器的滑片相连，不悬挂物体时，滑片位于A端；当悬挂物体M后，滑片位于距A端10cm的位置。。（测量液体密度的过程中物体M始终浸没在液体中）
（1）逐渐向容器中加液体，从M的下表面与液体接触到M被浸没的过程，电流表的示数　 　。（选填“变大”“变小”“不变”）
（2）此密度计的零刻度线与电压表的零刻度线　 　重合的。（选填“是”“不是”）
（3）当M被水浸没时，电压表示数为4.2V，则电源电压是　 　V。若电压表的示数是5.4V时，液体的密度为　 　。该装置能测量的最大的液体密度是　 　。
（4）若要增大此密度计的测量范围，下列措施可行的是____（在弹簧的弹性限度内）。
A．减小的阻值
B．换用与M质量相同，体积更大的物体
C．减小电源电压
D．换用与M体积相同，质量更大的物体
四、计算题
16.如图甲所示的电路中，电源电压保持8V不变。
（1）当只闭合开关S1，电压表的示数是2V，求R1两端的电压和R2两端的电压？
（2）当滑片P在最左端，只闭合开关S1，电流表的示数是0.6A，保持滑片的位置不变，闭合S1、S2，电流表的示数是0.9A。求此时通过R2的电流和通过R3的电流？
17.如图所示，电源电压保持不变，电阻R3的阻值为R0。仅闭合开关S1，当滑动变阻器的滑片P从一端滑动到另一端的过程中，两块电压表的示数与电流表示数的关系图象如图所示。求：
（1）电阻R1的阻值及R2的最大阻值；
（2）图中，A点缺少的纵坐标；
（3）任意闭合开关并移动滑片P的位置，电路中电流的最大值。
答案
1.变大；变小；R0
2.变大；6；10
3.S、S2；不变；3：2
4.1.5
5.变大；变大；不变
6.（1）变小；变大 （2）电压表
7-14C B D C D A C B
15.（1）不变 （2）不是 （3）12；2；5 （4）D
16.解：由电路图可知，当只闭合开关S1，R1和R2串联，电压表与R2并联，即测电压表R2两端的电压，所以R2两端的电压
根据串联电路的总电压等于部分电压之和特点，可知R1两端的电压
答：当只闭合开关S1，R1两端的电压为6V，R2两端的电压2V；
（2）解：由电路图可知，当滑片P在最左端时，电阻R1接入电路中的电阻为零，只闭合开关S1，电路为R2的简单电路，此时电流表测量通过R2的电流，即
保持滑片的位置不变，闭合S1、S2，R2、R3并联，电流表测干路电流，即
因为并联电路各支路互不影响，故闭合开关S2时，通过R2的电流不变，根据串联电路的电流特点可知，通过R3的电流
答：当滑片P在最左端，闭合S1、S2，通过R2的电流为0.6A，通过R3的电流0.3A。
17.（1）解：由右图可知，两块电压表的示数相同时都为U0，由串联分压可知，电源电压为2U0；仅闭合开关S1，当电路中电流最大为I2时，电路中只有R1接入电路，R1的大小可表示为
由图象可知，仅闭合开关S1，当电路中电流最小为I1时，电路中电阻R1和滑动变阻器R2的最大阻值串联，R总的大小可表示为
（2）A点的纵坐标
（3）闭合开关S1和S2，并移动滑片P到最左端，电阻R1、R3并联，电路中的电流最
大为
