人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

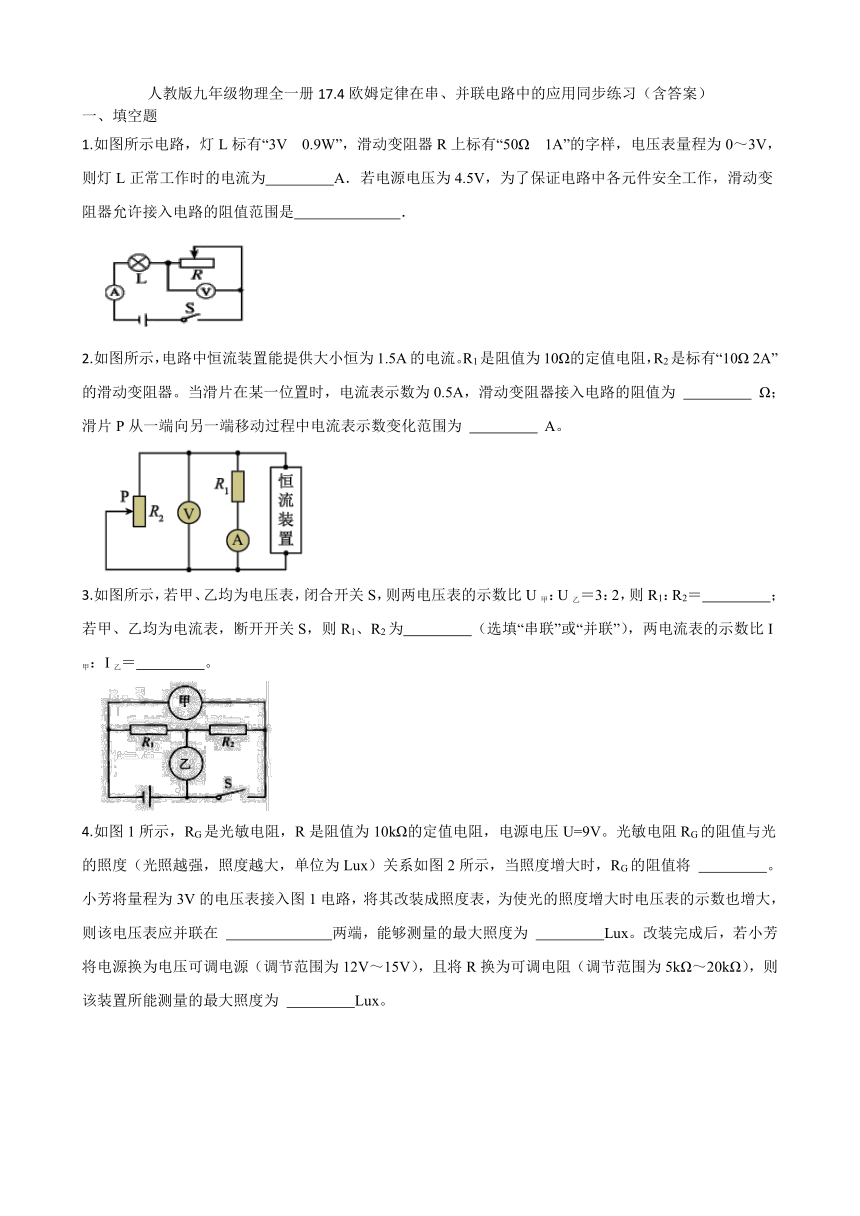

一、填空题
1.如图所示电路，灯L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为　 　A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是　 　．
2.如图所示，电路中恒流装置能提供大小恒为1.5A的电流。R1是阻值为10Ω的定值电阻，R2是标有“10Ω 2A”的滑动变阻器。当滑片在某一位置时，电流表示数为0.5A，滑动变阻器接入电路的阻值为 　 　 Ω；滑片P从一端向另一端移动过程中电流表示数变化范围为 　 　 A。
3.如图所示，若甲、乙均为电压表，闭合开关S，则两电压表的示数比U甲：U乙＝3：2，则R1：R2＝　 　；若甲、乙均为电流表，断开开关S，则R1、R2为　 　（选填“串联”或“并联”），两电流表的示数比I甲：I乙＝　 　。

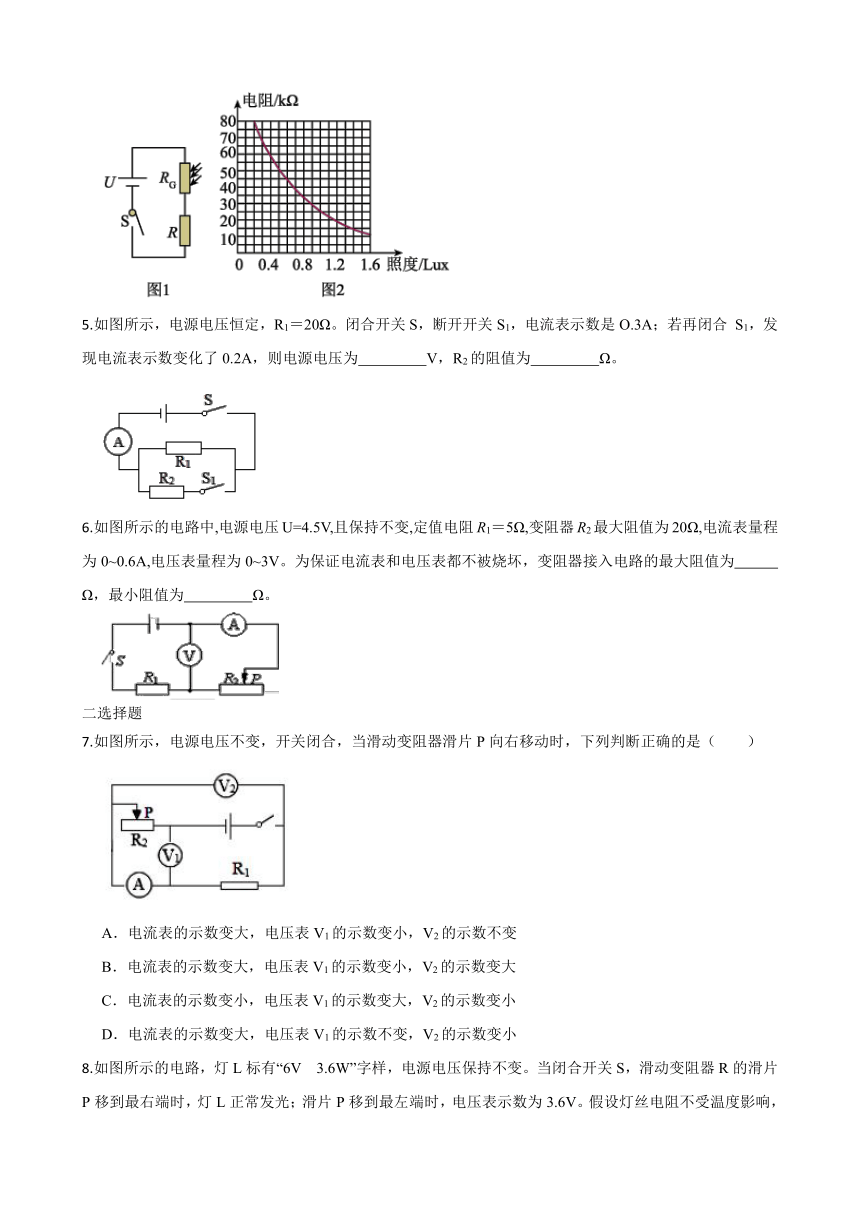

4.如图1所示，RG是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当照度增大时，RG的阻值将 　 　。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在 　 　两端，能够测量的最大照度为
　 　Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R换为可调电阻（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 　 　Lux。
5.如图所示，电源电压恒定，R1＝20Ω。闭合开关S，断开开关S1，电流表示数是O.3A；若再闭合 S1，发现电流表示数变化了0.2A，则电源电压为　 　V，R2的阻值为　 　Ω。
6.如图所示的电路中,电源电压U=4.5V,且保持不变,定值电阻R1＝5Ω,变阻器R2最大阻值为20Ω,电流表量程为0~0.6A,电压表量程为0~3V。为保证电流表和电压表都不被烧坏，变阻器接入电路的最大阻值为　 　Ω，最小阻值为　 　Ω。
二选择题
7.如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）
A．电流表的示数变大，电压表V1的示数变小，V2的示数不变
B．电流表的示数变大，电压表V1的示数变小，V2的示数变大
C．电流表的示数变小，电压表V1的示数变大，V2的示数变小
D．电流表的示数变大，电压表V1的示数不变，V2的示数变小

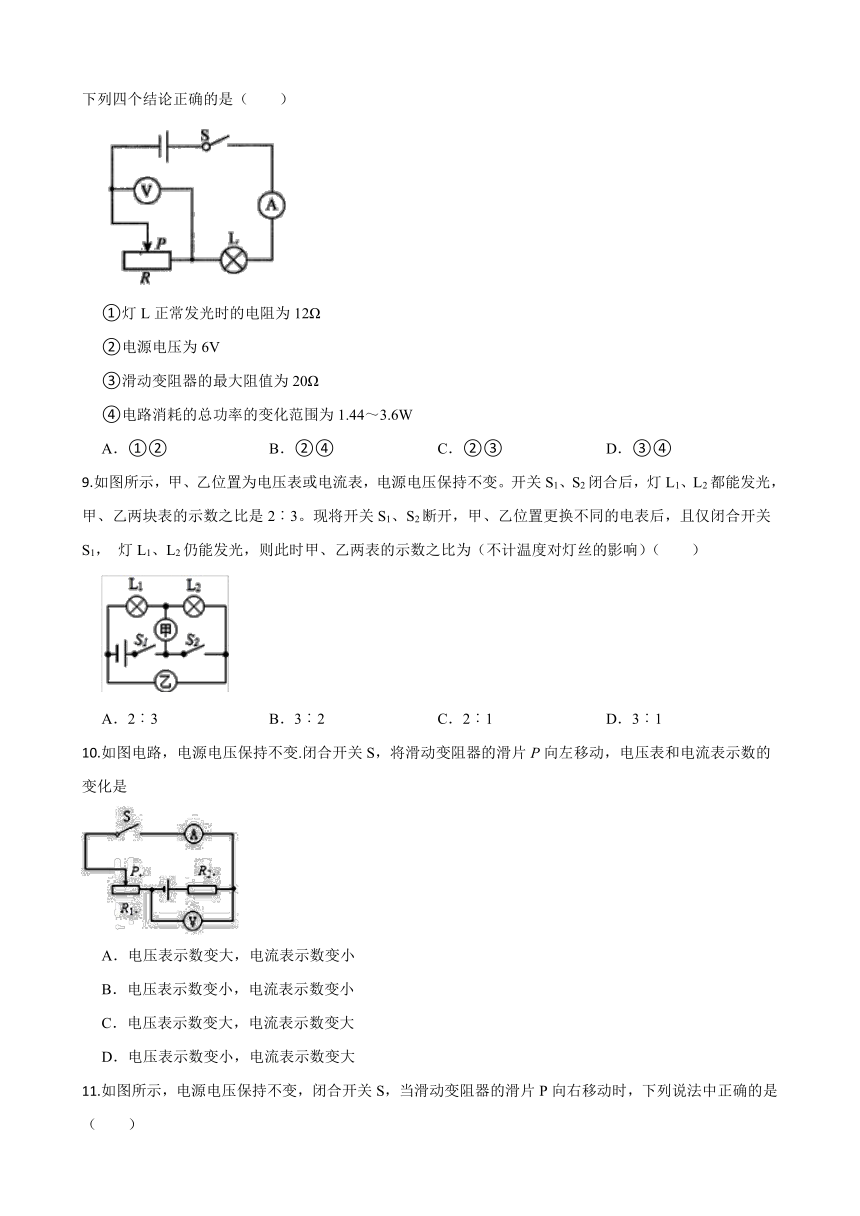

8.如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（　　）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
9.如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。开关S1、S2闭合后，灯L1、L2都能发光，甲、乙两块表的示数之比是2︰3。现将开关S1、S2断开，甲、乙位置更换不同的电表后，且仅闭合开关S1， 灯L1、L2仍能发光，则此时甲、乙两表的示数之比为（不计温度对灯丝的影响）（　　）
A．2︰3 B．3︰2 C．2︰1 D．3︰1
10.如图电路，电源电压保持不变.闭合开关S，将滑动变阻器的滑片P向左移动，电压表和电流表示数的变化是
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变大
11.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．通过滑动变阻器的电流变小，其两端的电压变大
B．通过小灯泡的电流及其两端的电压都保持不变
C．电流表的示数变大，电压表的示数变小
D．电流表和电压表的示数都逐渐变大
12.如图电路，电源电压恒定，R1=12ΩR2=6ΩR3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（　　）
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
13.标有“6V 4.8W”的小灯泡L和标有“6V 3.6W”的小型电加热器R，它们电流与电压变化的关系如图甲所示，现将它们连入图乙所示电路中，闭合开关，其中一用电器正常工作，下列说法正确的是（　　）
A．电源电压为12V
B．小灯泡的灯丝电阻与电压、电流有关
C．电源电压减小2V，电流表示数为0.5A
D．电源电压减小2V，电压表与电流表示数 的比值变小
三、实验探究题
14.小邦和小册在学校科技社团活动中了解到：电源是持续供电的装置，电源内部也是一段电路，也有电阻，它被称为电源的内电阻，简称内阻；可以把电源看成由一个电压为E的理想电源与一个阻值为r的电阻串联而成，如图甲所示。
为了测量E和r，小邦同学设计了如图乙所示电路。已知R1=1.5Ω，R2=2Ω，当闭合开关S、S1，断开开关S2时，电压表的示数为4.5V；当闭合开关S、S2，断开开关S1时，电压表的示数为4.8V。
（1）理想电源电压E=　 　 V。
（2）电源的内电阻r=　 　Ω。
（3）小册想到用图象反映物理量间的变化关系是物理学研究的常用方法，于是他设计了如图丙所示电路，通过改变电阻箱的阻值，测出多组电压、电流的数据，作出电压与电流的关系图象，如图丁所示，电压与电流的关系图象是一条倾斜直线。
利用欧姆定律，可以得出理想电源电压E、电源的内电阻r、电压表示数U、电流表示数I四个物理量之间的关系：U=　 　。
（4）分析图丁所画图象，下列说法正确的两项是______。
A．该直线与纵轴交点的值表示电源短路时的电流值
B．该直线与横轴交点的值表示理想电源电压E
C．该直线的斜率反映电源的内阻r的大小
D．该直线斜率越大，所测电源的内电阻越大
四、计算题
15.实验室里常用欧姆表来直接测量电阻。如图所示是一种欧姆表的简化电路，它由表头 G（即小量程电流表，内阻Rg=50Ω，最大刻度值Ig=10mA）、电源（输出电压
U=3V）、变阻器R1和定值电阻 R2（阻值为 100Ω）等组成。使用时，在A、B间接入待测电阻R，表头指针即可指示出 Rx的大小。
（1）使用前，需先将A、B间断开，调节R1接入电路的阻值，使表头 G满偏（指针指在最大刻度处），求R1此时接入电路的阻值；
（2）保持R1接入电路的阻值不变，在A、B间接人一个待测电阻Rx，此时表头 G的指针偏转到最大刻度的一半，求此时R1两端的电压；
（3）求上述待测电阻 Rx的阻值。
16.实验小组的同学设计了如图a所示的电路，已知电源电压不变，闭合开关S，调节滑动变阻器滑片P的位置，根据电路中电压表和电流表的数据描绘了如图b所示的两条U－I图线.其中利用电压表V1和电流表A的数据描绘出甲图线，利用电压表V2和电流表A的数据描绘出乙图线.求：
（1）定值电阻R2的阻值；
（2）电源电压的大小及定值电阻R1的阻值；
（3）R2消耗的最大功率.
答案
1.0.3；5Ω～20Ω
2.5；0~0.75
3.1：2；并联；1：3
4.变小；定值电阻R；1.2；1.4
5.6；30
6.10；2.5
7-13 B B D A B C C
14.（1）6 （2）0.5 （3）E-Ir （4）C；D
15.（1）解：A、B间断开时，R1、R2和Rg串联总电阻
R1的电阻为
答：R1此时接入电路的阻值为150Ω；
（2）通过表头G和R2的电流
表头G和R2两端的总电压
R1两端的电压
答：此时R1两端的电压为2.25V；
（3）干路电流
通过Rx的电流
待测电阻
答：上述待测电阻 Rx的阻值为75Ω。
16.（1）由电路图可知，电阻R、R1、R2串联，电压表V1测电阻R和R2两端的电压，电压表V2测电阻R2两端的电压，电流表测串联电路的电流。
由图b可知，乙图线表示电阻R2的I-U图像，根据欧姆定律 可得， ；
答：定值电阻R2的阻值为2Ω；
（2）由串联电路中电压关系，得：电源电压U=U1+IR1将图中两组已知数据代入公式，得：U=1.3V+0.2A×R1……………..①U=1.0V+0.5A×R1………….②
联立①②得：U=1.5V，R1=1Ω
答：电源电压为1.5V，定值电阻R1的阻值1Ω；
（3）当滑动变阻器R连入电路阻值为0时，电压表V1的示数等于电压表V2的示数，此时R2两端电压最大，由图b可知U2=1V，所以R2消耗的最大功率：
答：R2消耗的最大功率为0.5W。
