人教版九年级物理全一册18.2电功率 同步练习（含答案）

人教版九年级物理全一册18.2电功率 同步练习（含答案）

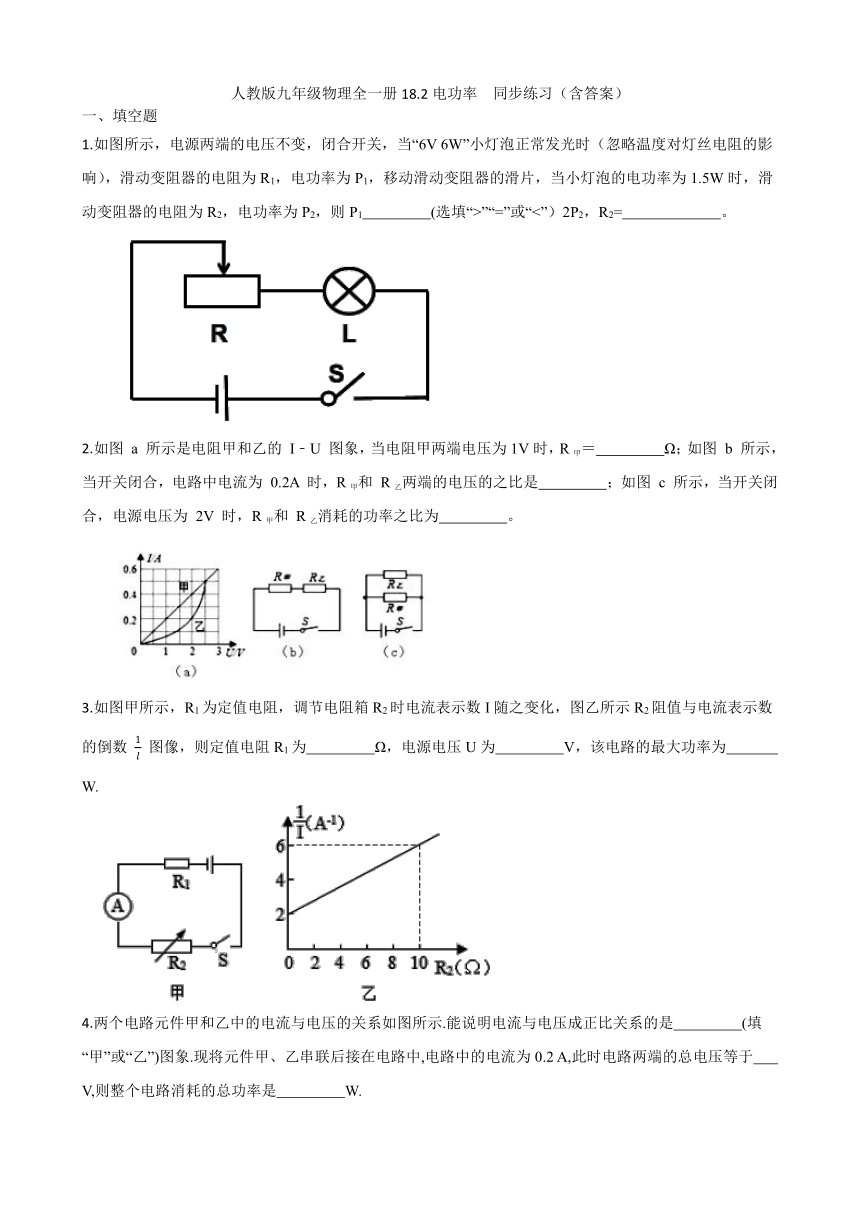

一、填空题
1.如图所示，电源两端的电压不变，闭合开关，当“6V 6W”小灯泡正常发光时（忽略温度对灯丝电阻的影响），滑动变阻器的电阻为R1，电功率为P1，移动滑动变阻器的滑片，当小灯泡的电功率为1.5W时，滑动变阻器的电阻为R2，电功率为P2，则P1　 　(选填“>”“=”或“<”）2P2，R2=　 　。
2.如图 a 所示是电阻甲和乙的 I﹣U 图象，当电阻甲两端电压为1V时，R甲＝　 　Ω；如图 b 所示，当开关闭合，电路中电流为 0.2A 时，R甲和 R乙两端的电压的之比是　 　；如图 c 所示，当开关闭合，电源电压为 2V 时，R甲和
R乙消耗的功率之比为　 　。
3.如图甲所示，R1为定值电阻，调节电阻箱R2时电流表示数I随之变化，图乙所示R2阻值与电流表示数的倒数 图像，则定值电阻R1为　 　Ω，电源电压U为　 　V，该电路的最大功率为　 　W.
4.两个电路元件甲和乙中的电流与电压的关系如图所示.能说明电流与电压成正比关系的是　 　(填“甲”或“乙”)图象.现将元件甲、乙串联后接在电路中,电路中的电流为0.2 A,此时电路两端的总电压等于　 　V,则整个电路消耗的总功率是　 　W.

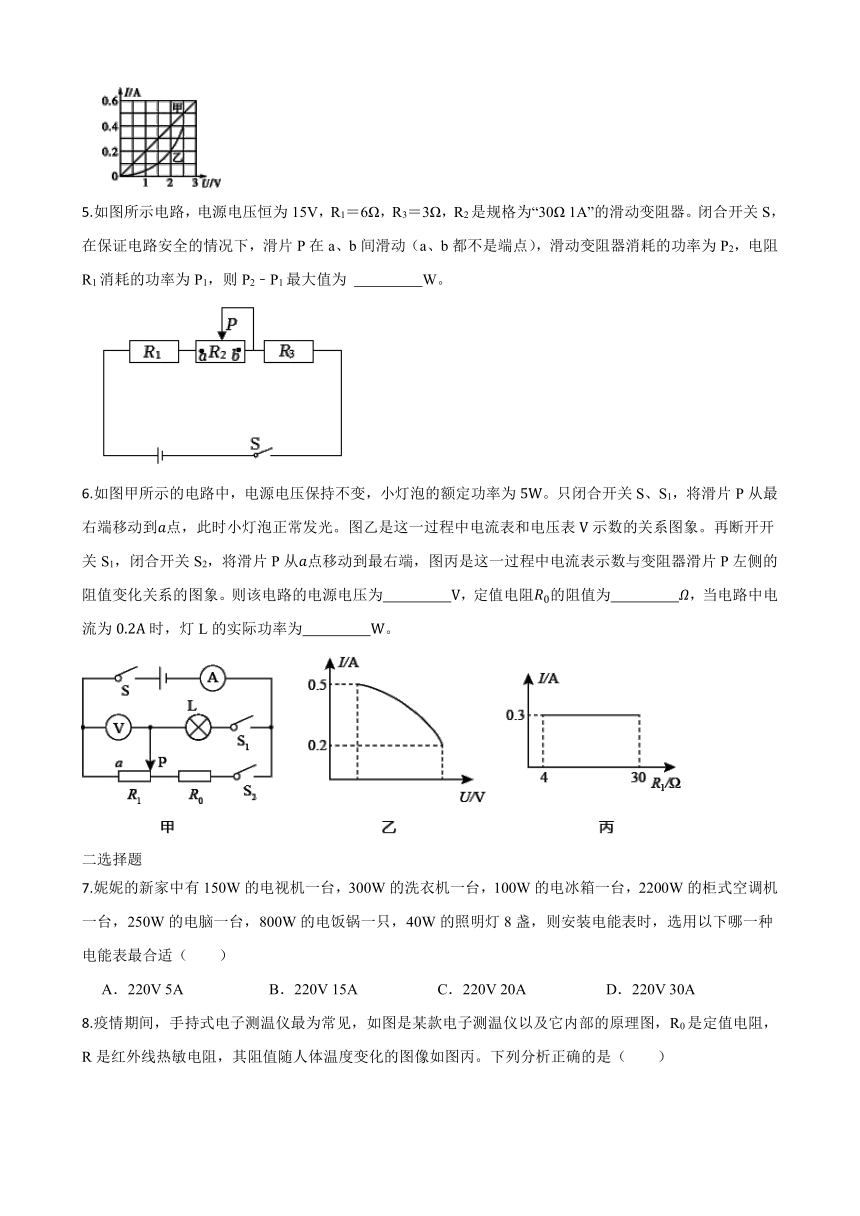

5.如图所示电路，电源电压恒为15V，R1＝6Ω，R3＝3Ω，R2是规格为“30Ω 1A”的滑动变阻器。闭合开关S，在保证电路安全的情况下，滑片P在a、b间滑动（a、b都不是端点），滑动变阻器消耗的功率为P2，电阻R1消耗的功率为P1，则P2﹣P1最大值为 　 　W。
6.如图甲所示的电路中，电源电压保持不变，小灯泡的额定功率为。只闭合开关S、S1，将滑片P从最右端移动到点，此时小灯泡正常发光。图乙是这一过程中电流表和电压表示数的关系图象。再断开开关S1，闭合开关S2，将滑片P从点移动到最右端，图丙是这一过程中电流表示数与变阻器滑片P左侧的阻值变化关系的图象。则该电路的电源电压为　 　，定值电阻的阻值为　 　，当电路中电流为时，灯L的实际功率为　 　。
二选择题
7.妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（　　）
A．220V 5A B．220V 15A C．220V 20A D．220V 30A

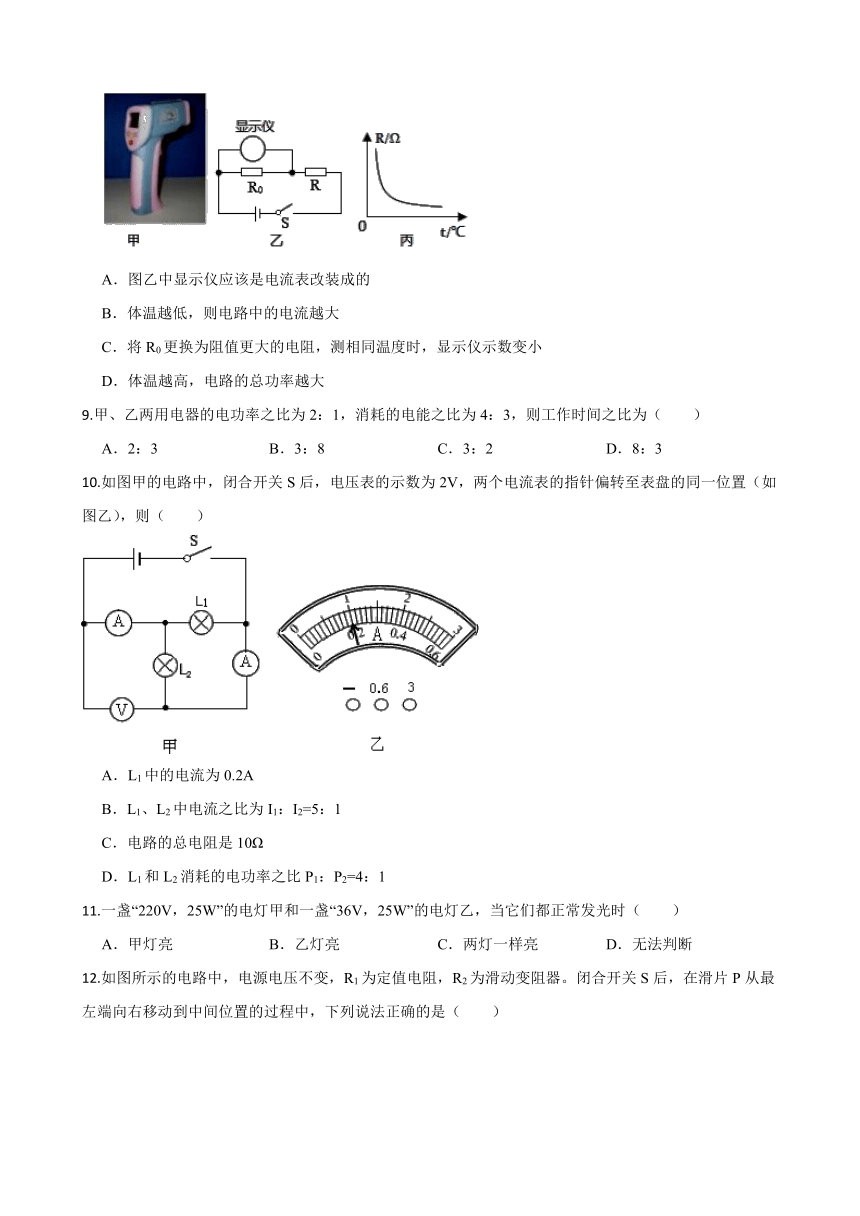

8.疫情期间，手持式电子测温仪最为常见，如图是某款电子测温仪以及它内部的原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。下列分析正确的是（　　）
A．图乙中显示仪应该是电流表改装成的
B．体温越低，则电路中的电流越大
C．将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小
D．体温越高，电路的总功率越大
9.甲、乙两用电器的电功率之比为2：1，消耗的电能之比为4：3，则工作时间之比为（　　）
A．2：3 B．3：8 C．3：2 D．8：3
10.如图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置（如图乙），则（　　）
A．L1中的电流为0.2A
B．L1、L2中电流之比为I1：I2=5：1
C．电路的总电阻是10Ω
D．L1和L2消耗的电功率之比P1：P2=4：1
11.一盏“220V，25W”的电灯甲和一盏“36V，25W”的电灯乙，当它们都正常发光时（　　）
A．甲灯亮 B．乙灯亮 C．两灯一样亮 D．无法判断
12.如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑片P从最左端向右移动到中间位置的过程中，下列说法正确的是（　　）
A．电流表A1和电流表A2的示数都变大
B．电路总功率变大，电压表V的示数不变
C．电路总功率变小，电压表V的示数不变
D．电流表A2和电压表V的示数都保持不变
13.物理兴趣小组的同学，为了探究滑动变阻器的电流、电压关系，按照如图甲的电路进行实验。组装好电路后，闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离X，同时观察电压表、电流表的示数，记录数据并绘制图象。电压表读数U与X的关系如图乙所示，电流表读数I与X的关系如图丙所示。根据题目信息，以下说法中（　　）
①由图象可知，电源电压3.0V，滑动变阻器出现了断路故障，且断点位置X＝5cm
②滑动变阻器滑片P每滑动1cm的阻值变化2Ω
③滑动变阻器电阻丝没有断路时的总电阻值是20Ω
④若电流表的量程为0～3A，则此电路的最大功率可达4.5W
A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②④正确
三、实验探究题
14.小明同学为了“测量小灯泡的额定功率”。准备了以下实验器材：额定电压为2.5V的小灯泡（正常发光时电阻为8Ω ），规格为“10Ω 1A”的滑动变阻器，开关、电流表和电压表各一个，新干电池4节、导线若干。
（1）小明连接完电路，如图所示，经检查发现只有导线AE连接错误，此导线应连接到　 　两点；
（2）闭合开关前，应将滑动变阻器的滑片移到最　 　（选填：“左”或“右”）端；
（3）经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片Ρ，电压表的示数都调不到2.5V，出现这种现象的原因可能是　 　；（写出一种原因即可）
（4）解决上述问题后，移动滑片Ρ，当小灯泡正常发光时，电流表的示数如图所示，则小灯泡的额定功率是　 　Ｗ；
（5）测出小灯泡的额定功率后，小明又把灯泡两端电压调到额定电压的一半，发现测得的功率不等于其额定功率的1/4，这是由于　 　。
四、计算题
15.小明家的电子式电能表表盘如图甲所示，表一是小明家中用电器正常工作的电功率值。根据表盘上的信息，回答下列问题。
用电器 额定功率 数量
照明灯 40W 8盏
彩电 100W 1台
洗衣机 150W 1台
电冰箱 100W 1台
电饭煲 750W 1个
闸刀开关上保险丝的额定电流为10A
（1）小明家的所有用电器同时正常工作时，通过计算说明电路是否安全。
（2）小明用新买的电热水壶烧水，若只让电热水壶工作3 min， 观察到电能表的指示灯闪烁了32次。如果电流产生热量全部被水吸收，这3min内，壶内1kg水的温度约升高了多少？ [（水的比热容是4.2×103J/（kg·℃）]
16.如图甲是某品牌智能体重秤，图乙是它的电路结构图，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）当秤盘为空时，R的阻值为　 　；
（2）体重为600N的小勇站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J，则小华的体重为多少牛
答案
1.<；2R1＋6Ω
2.5；1：2；2：1
3.5；2.5；1.25
4.甲；3；0.6
5.3.75
6.12；10；1.2
7-13.C D A D C B D
14.（1）BE （2）左 （3）电源电压过高 （4）0.75
（5）灯泡实际电压降低时实际功率减小，灯丝温度降低电阻变小
15.（1）解：根据电能表的铭牌数据可知家庭电路中允许的最大功率为P大=UI=220V×10A=2200W
小明家的所有用电器同时正常工作时，总功率P总=8×40W+100W+150W+100W+750W=1420W＜P大
故电路安全。
答：电路安全，计算过程见解答过程；
（2）解：电能表指示灯闪烁32次，电热水壶消耗的电能
如果电流产生热量全部被水吸收，则水吸收的热量Q吸=W=7.2×104J
壶内1kg水的温度约升高了
答：壶内1kg水的温度约升高了17.2℃。
16.（1）600Ω
（2）串联电路电压的关系U总=U+U0
压敏电阻R两端的电压U=U总-U0=6V-2.4V=3.6V
由图像可知压敏电阻的阻值为300Ω，电路中的电流
R0的阻值是
答：R0的阻值是200Ω；
（3）方法一：由W总=UIt得小华站在体重秤上时，电路中的电流
此时电路中的总电阻值
压敏电阻的电阻值R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。方法二：电路的功率
由 可得
压敏电阻的电阻值R=R总-R0=400Ω-200Ω=200Ω
由图像可知小华的体重为800N。
答：小华的体重为800N。
