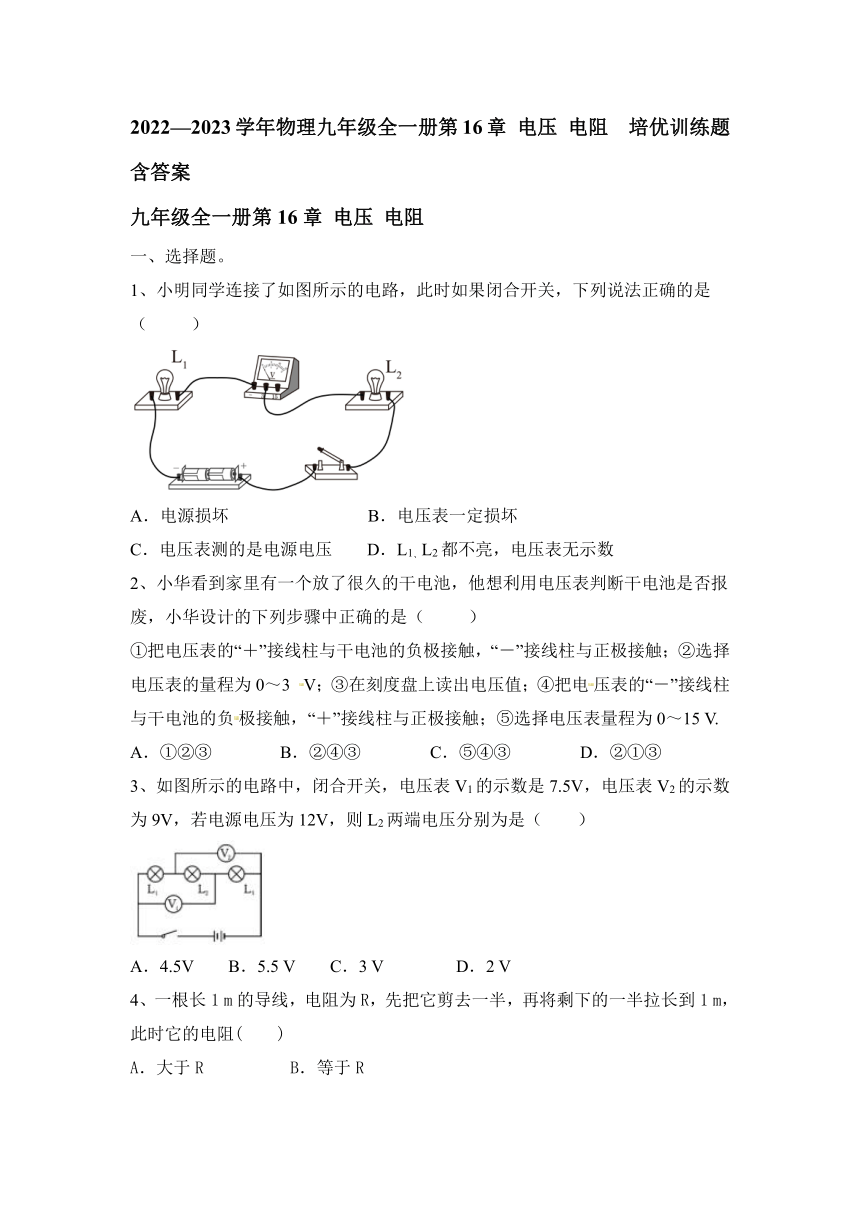

2022—2023学年物理九年级全一册第16章 电压 电阻 培优训练题含答案

2022—2023学年物理九年级全一册第16章 电压 电阻 培优训练题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
2、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V

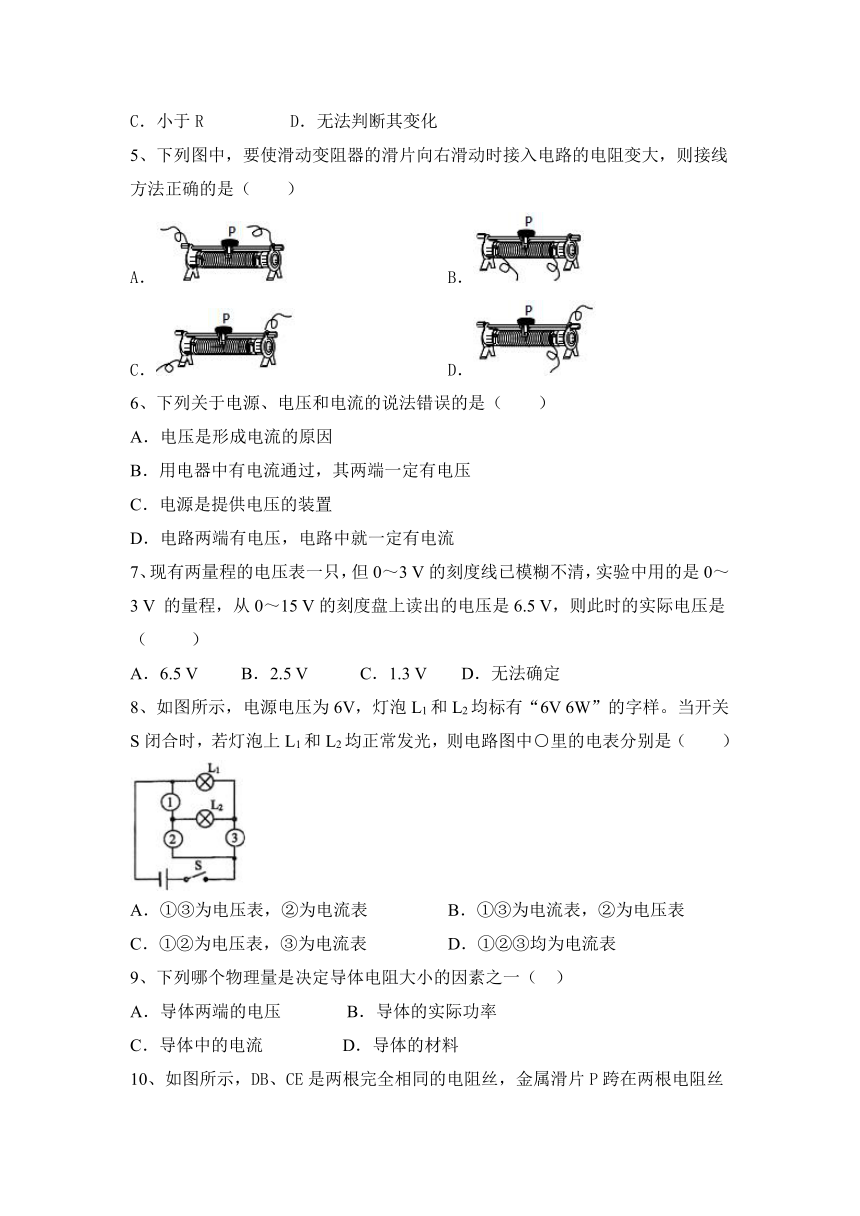

4、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻(　　)
A．大于R B．等于R
C．小于R D．无法判断其变化
5、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（　　）
A． B．
C． D．
6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
7、现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V C．1.3 V D．无法确定
8、如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样。当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（　　）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
9、下列哪个物理量是决定导体电阻大小的因素之一（ ）
A．导体两端的电压 B．导体的实际功率
C．导体中的电流 　 D．导体的材料

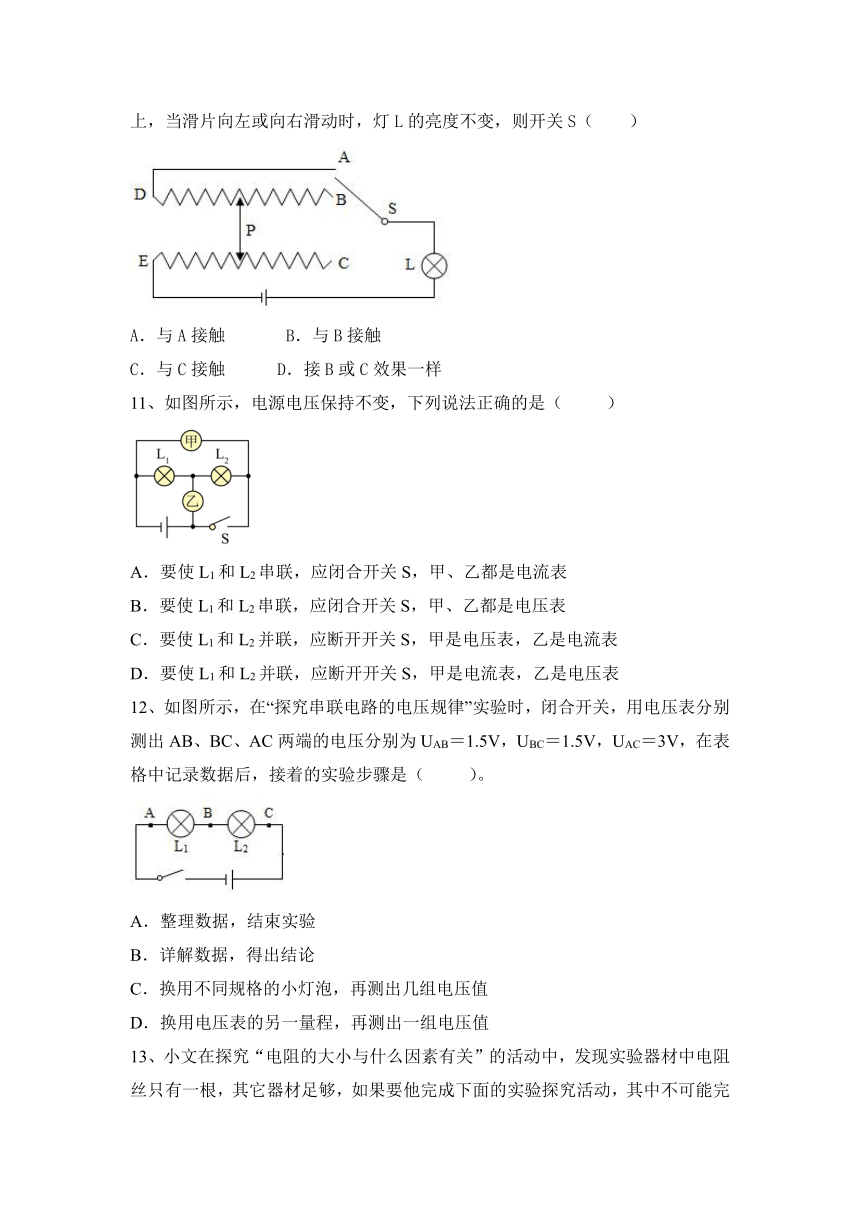

10、如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S（　　）
A．与A接触 B．与B接触
C．与C接触 D．接B或C效果一样
11、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
12、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
13、小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是（ ）
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
14、在科学实验和生活中，有许多涉及操作上的“先后”问题，下列描述中最恰当的是（　　）
A．在电学实验中，为保护电路，先闭合开关，后将滑动变阻器移到阻值最大处
B．稀释浓硫酸时，先将浓硫酸倒入烧杯中，后将水沿着烧杯壁慢慢倒入浓硫酸中
C．粗盐提纯时，先用酒精灯将蒸发皿中的溶剂全部蒸干，后熄灭酒精灯停止加热
D．用称重法测物体在水中的浮力，先测量物体的重力，后测量物体浸入水中时的拉力
*15、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小 D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
二、填空题。
16、电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上。
17、如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　 　V，电源电压是　 　V。
18、容易导电的物体叫作_____；不容易导电的物体叫作_____；某些材料，其导电性能介于导体和绝缘体之间，称为_____。
19、如图所示，滑动变阻器是通过改变接人电路中电阻丝的 来改变电阻的。当滑片向A端移动时，它接人电路的电阻值 (选填“变大”“变小”或“不变”)。该滑动变阻器铭牌上标有“20Ω 1A”的字样，“20Ω”表示的是 ，“1 A”表示的是 。
*20、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
21、如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图。
(1)甲图中，电压表的量程是 V，电压表的示数是 V。
(2)乙图中，电压表的量程是 V，电压表的示数是 V。
22、如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于
　 　（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是　 　联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1　 　I2，U　 　U1（后两空选填“＞”、“＜”或“＝”）
三、作图题。
23、在并联电路中，其中一个用电器两端的电压用U1表示，电源两端的电压用U表示。 请自选实验器材证明：在并联电路中，U1等于U。
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表格。
四、实验题。
24、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
（1）连接实物时，开关应当　 　，滑片P应移动到最　 　端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　 　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　 　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　 　。
25、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
五、计算题。
26、如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
2022—2023学年物理九年级全一册第16章 电压 电阻 培优训练题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
【答案】C
2、小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
【答案】B
3、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5V B．5.5 V C．3 V D．2 V
【答案】A
4、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻(　　)
A．大于R B．等于R
C．小于R D．无法判断其变化
【答案】A
5、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（　　）
A． B．
C． D．
【答案】C。
6、下列关于电源、电压和电流的说法错误的是（　　）
A．电压是形成电流的原因
B．用电器中有电流通过，其两端一定有电压
C．电源是提供电压的装置
D．电路两端有电压，电路中就一定有电流
【答案】C
7、现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V C．1.3 V D．无法确定
【答案】C
8、如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样。当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（　　）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
【答案】B
9、下列哪个物理量是决定导体电阻大小的因素之一（ ）
A．导体两端的电压 B．导体的实际功率
C．导体中的电流 　 D．导体的材料
【答案】D
10、如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S（　　）
A．与A接触 B．与B接触
C．与C接触 D．接B或C效果一样
【答案】D。
11、如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
【答案】B
12、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
【答案】C
13、小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是（ ）
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
【答案】C
14、在科学实验和生活中，有许多涉及操作上的“先后”问题，下列描述中最恰当的是（　　）
A．在电学实验中，为保护电路，先闭合开关，后将滑动变阻器移到阻值最大处
B．稀释浓硫酸时，先将浓硫酸倒入烧杯中，后将水沿着烧杯壁慢慢倒入浓硫酸中
C．粗盐提纯时，先用酒精灯将蒸发皿中的溶剂全部蒸干，后熄灭酒精灯停止加热
D．用称重法测物体在水中的浮力，先测量物体的重力，后测量物体浸入水中时的拉力
【答案】D。
*15、在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小 D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
【答案】C。
二、填空题。
16、电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上。
【答案】并 “_+_” “__—__” 量程 并
17、如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　 　V，电源电压是　 　V。
【答案】 4； 6
18、容易导电的物体叫作_____；不容易导电的物体叫作_____；某些材料，其导电性能介于导体和绝缘体之间，称为_____。
【答案】导体 绝缘体 半导体
19、如图所示，滑动变阻器是通过改变接人电路中电阻丝的 来改变电阻的。当滑片向A端移动时，它接人电路的电阻值 (选填“变大”“变小”或“不变”)。该滑动变阻器铭牌上标有“20Ω 1A”的字样，“20Ω”表示的是 ，“1 A”表示的是 。
【答案】长度 变小
滑动变阻器最大阻值为20Ω 允许通过的最大电流为1A
*20、导电性能介于导体和绝缘体之间的物质，叫做　 　。某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做　 　。
【答案】半导体 超导体
21、如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图。
(1)甲图中，电压表的量程是 V，电压表的示数是 V。
(2)乙图中，电压表的量程是 V，电压表的示数是 V。
【答案】 0～15 8.5 0～3 0.6
22、如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于
　 　（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是　 　联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1　 　I2，U　 　U1（后两空选填“＞”、“＜”或“＝”）
【答案】短路；串；＝；＞
三、作图题。
23、在并联电路中，其中一个用电器两端的电压用U1表示，电源两端的电压用U表示。 请自选实验器材证明：在并联电路中，U1等于U。
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表格。
【答案及解析】（1）由题意可知，两电阻并联组成电路，然后把电压表并联在电路中，实验电路如图所示：
（2）实验步骤：
①将电压表指针调零，断开开关，按照上图的电路图连接好电路；
②闭合开关，读出此时电压表的示数U并将其记录在表格中；断开开关，将电压表并联在R1两端，闭合开关，读出此时电压表的示数U1并将其记录在表格中；
③断开开关，改变电源电压，仿照步骤②再做5次实验。
（3）实验数据记录表格：
U/V
U1/V
四、实验题。
24、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
（1）连接实物时，开关应当　 　，滑片P应移动到最　 　端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　 　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　 　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　 　。
【答案】（1）断开 左
（2）滑动变阻器连接的是下面两个接线柱（此时相当于定值电阻） 滑动变阻器连接的是上面两个接线柱（此时相当于导线） 滑片处接触不良
25、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
【答案】
（一）（1）断开； （2）L1短路；L2断路；
（3）不能；电压表的正负接线柱接反了；
（4）实验次数太少存在偶然性；换用不同规格的灯泡进行多次实验再得出结论；
（二）（1）如图：
（2）不相同；
（3）2.6；并联电路两端的总电压和各支路两端的电压相等；应更换不同规格的灯泡，在并联电路中多次实验。
五、计算题。
26、如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
【解答】由图可知，L1与L2并联，电流表A2测干路电流，电流表A1测L2电流；
（1）因为并联电路中各支路两端电压相等，且等于电源电压，因此灯泡L1、L2两端的电压都为3V；
（2）因为并联电路中干路电流等于各支路电流之和，因此电流表A2的示数大于电流表A1的示数，而两电流表指针偏转角度相同，因此电流表A1量程为0～0.6A，分度值为0.02A，示数为0.3A；电流表A2量程为0～3A，分度值为0.1A，示数为1.5A；
则通过L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A；
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，而并联电路中，各支路互不影响，因此都为0.3A。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1.2；0.3A；
（3）若在工作过程中L1灯丝突然烧断，电流表Al、A2的示数分别是0.3A、0.3A。
