(共19张PPT)
第四章 光现象
第4节 光的折射
汤姆大叔漫画系列
一、光的折射
光从一种介质斜射入另一种介质时,传播方向
会发生偏折的现象,叫做光的折射。

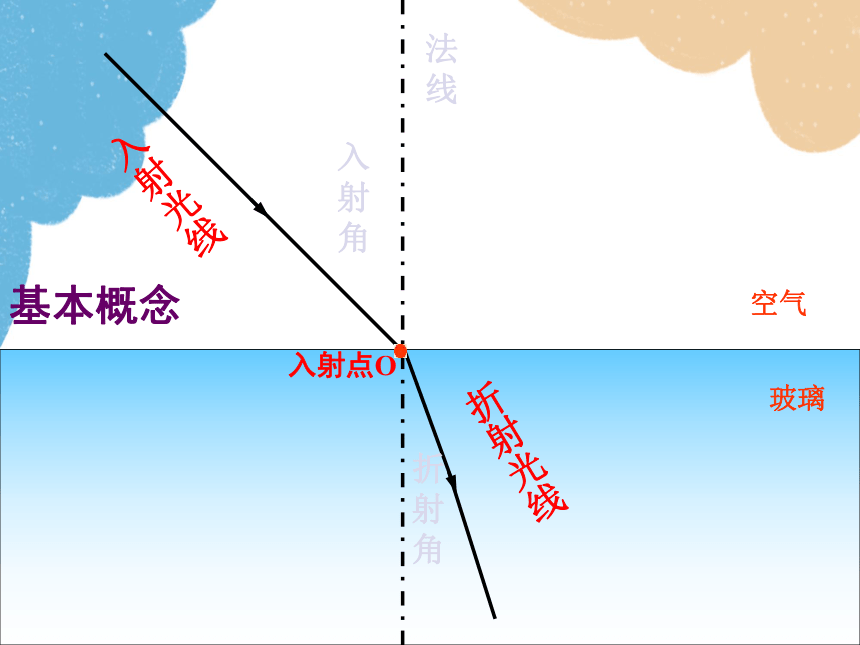

空气
玻璃
入射光线
折射光线
法线
入射角
折射角
基本概念
入射点O
二、光的折射规律:
同学们回忆一下光的反射定律是怎么样说的?
“三线共面”
(反射光线、入射光线和法线在
同一平面内)
折射光线、入射光线和法线在同一平面内;
“两线分居”
(反射光线与入射光线分居法线两侧)
折射光线与入射光线分居法线
两侧
“两角相等”
(反射角等于入射角)
光从空气斜射入玻璃
光从水斜射入空气
光从空气斜射入水或其他介质中时,折射
角小于入射角;
光从水或其他介质斜射入空气中时,折射
角大于入射角。
光在空气中的光线与法线的夹角大
观察总结:
知识拓展:
1、在光的折射现象中,当入射光线靠近法线时,入射角 ,折射光线也 法线,折射角也 。当入射光线远离法线时,入射角 ,折射光线也 法线,折射角也 。
减小
靠近
减小
增大
远离
增大
i
︿

r’
︿
︿
i
i
r’
r’


空气

空气
空气


2、光从一种介质垂直分界面射入另一种介质时,入射角 ,折射角 ,光的传播方向 。


不改变
空气

3、发生光的折射时光路是 。
空气

空气

可逆的
三、揭开“眼睛受骗、河水变浅”之谜
空气

A
·
A’
·
眼睛
水中鱼的实际位置比看上去要深
思考:
潜水员在水中看岸上的树会怎样变化

空气
B
B’
眼睛
所以:
人从岸上看水中的物体或从水中看岸上的物体时,由于光的折射,人看到的都是位置比实际位置要高的虚像。
生活中的折射现象
筷子怎么折断了?
1.池水看起来比实际的要_________,这是由于光从________射入________时发生的________造成的,看到的是实际池底的________像.
课堂练习


空气
折射

课堂练习
3.在湖边看平静湖水中的“鱼在云中游”,
则( )
A.“鱼”是光的反射形成的虚像,“云”是光
的折射形成的虚像
B.“鱼”是光的折射形成的虚像,“云”是光
的反射形成的虚像
C.“鱼”和“云”都是光的反射形成的虚像
D.“鱼”和“云”都是光的折射形成的虚像
B
课堂练习
4.如图所示,是光在空气和玻璃两种介质中传播的路线,其中________是入射光线,________是反射光线,________是折射光线,反射角为________,折射角为________,_____边是空气,_____边是玻璃。
BO
OA
OC


600
350
