带电粒子在电场中的运动

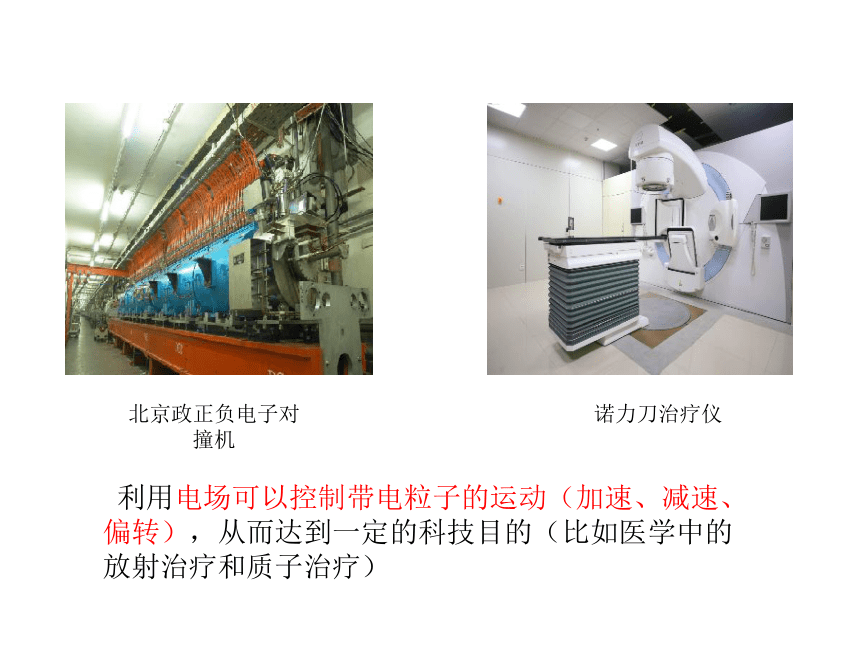

北京政正负电子对撞机
诺力刀治疗仪
利用电场可以控制带电粒子的运动（加速、减速、偏转），从而达到一定的科技目的（比如医学中的放射治疗和质子治疗）

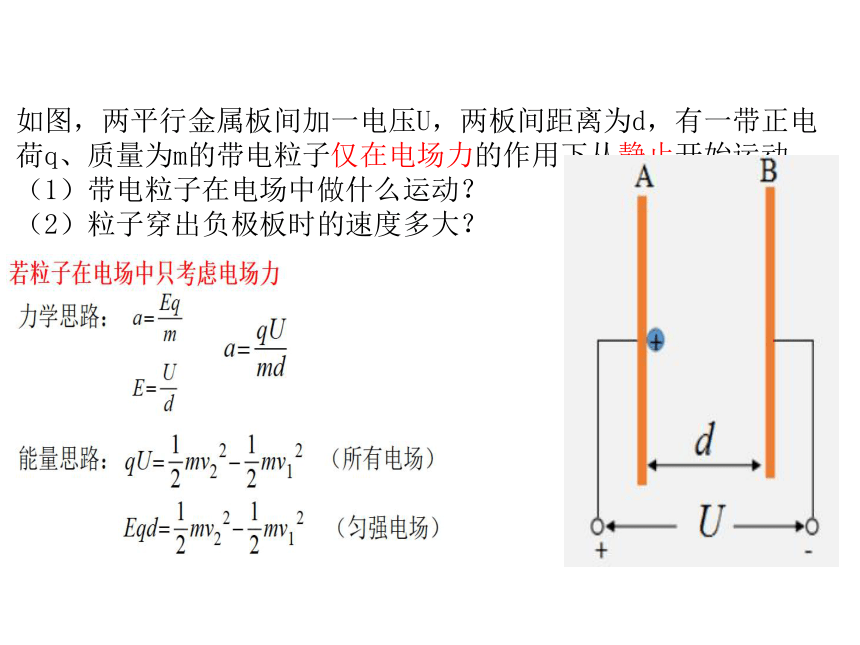

如图，两平行金属板间加一电压U，两板间距离为d，有一带正电荷q、质量为m的带电粒子仅在电场力的作用下从静止开始运动。
（1）带电粒子在电场中做什么运动？
（2）粒子穿出负极板时的速度多大？
比荷/荷质比是

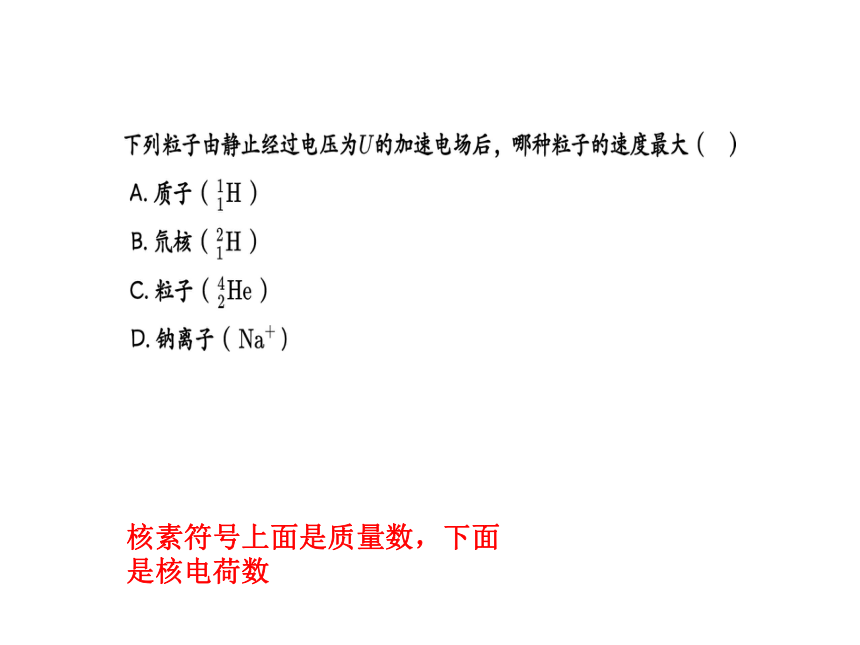

核素符号上面是质量数，下面是核电荷数

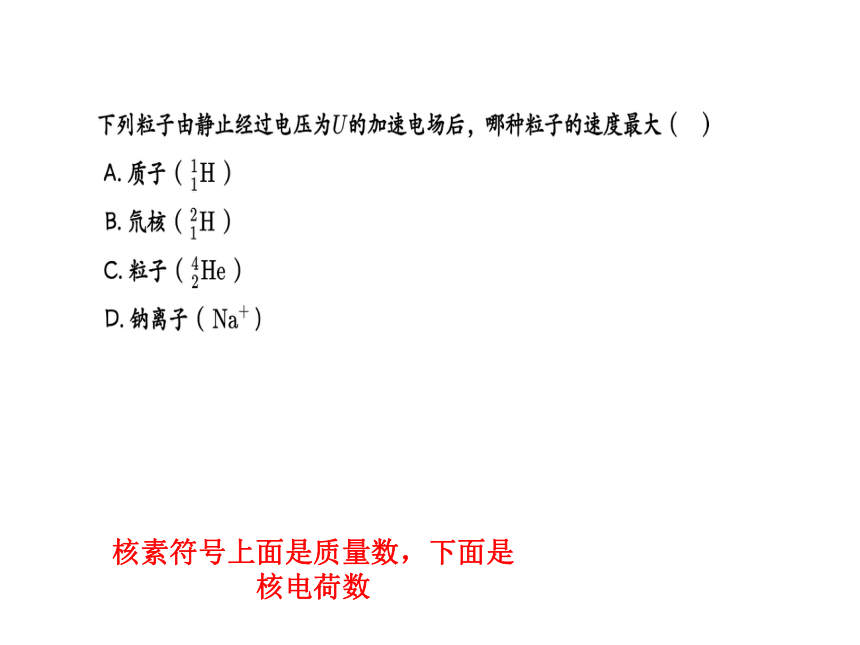

核素符号上面是质量数，下面是核电荷数
加速电场
初速度为0的粒子经加速电场后的速度为：
末速度与粒子比荷和电压加速有关
如何实现“粒子偏转”？
偏转电场
粒子从板间任意位置射出
（1）大致描述一下粒子的运动
类平抛运动
（2）核心思想
水平竖直分开列
（3）用图中物理量求解粒子偏转距离y
（4）用图中物理量求解速度偏转角tanθ
百强高中-云南省玉溪市第一中学2017-2018学年高二上学期期中
板长为Ｌ的两块带电平行板中间有一带电粒子贴着A板沿水平方向射入匀 强电场，当偏转电压为U1时，带电粒子沿轨迹①从两板正中间飞出；当 偏转电压为U2时，带电粒子沿轨迹②落到B板上的P点，P点为B板的中点．已知两次为同种粒子且入射速度相同，则偏转电压U1和U2之比为（）
A. 1∶2 B.1∶4 C.1∶8 D. 1∶
如图所示，带电荷量之比为1：3的带电粒子 A、B 以相等的速度从同一点 出发， 沿着跟电场强度垂直的方向射入平行板电容器中，分别打在 C、D 点，若 OC=CD，忽略粒子 重力的影响，则
A A 和 和 B B 在电场中运动的时间之比为 1∶2
运动加速度大小之比为 4∶1
C. A 和 B 的质量之比为 1∶12
D. A 和 B 的比荷之比为 1∶4
百强高中-陕西省西安中学2017-2018学年高二上学期期中
