二、磁 场
第十四章 磁现象
观察 思考
　　彼此不接触的两个磁体，通过什么发生作用？

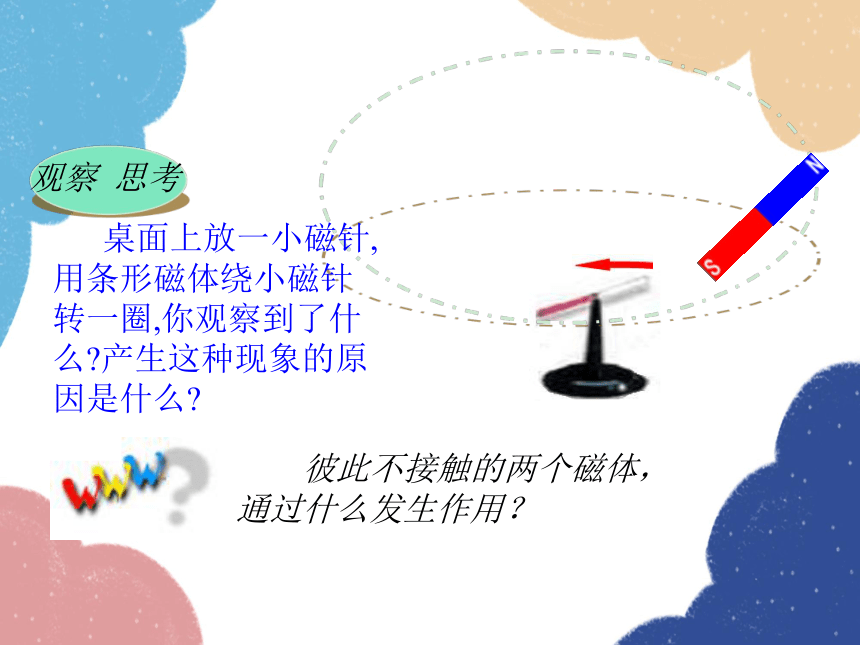

桌面上放一小磁针,用条形磁体绕小磁针转一圈,你观察到了什么 产生这种现象的原因是什么

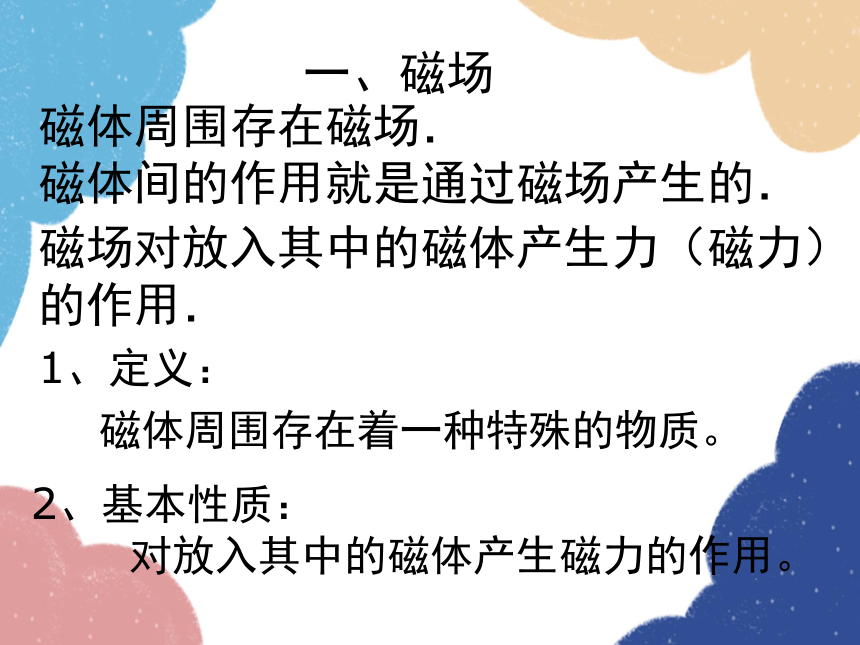

磁体周围存在磁场．
磁体间的作用就是通过磁场产生的．
磁场对放入其中的磁体产生力（磁力）的作用．
1、定义：
磁体周围存在着一种特殊的物质。
一、磁场
2、基本性质：
对放入其中的磁体产生磁力的作用。

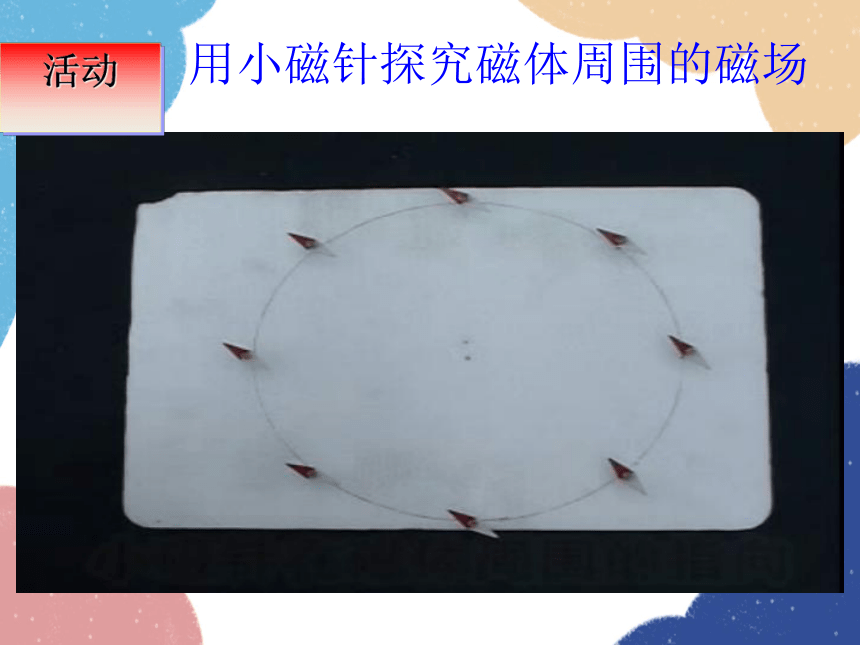

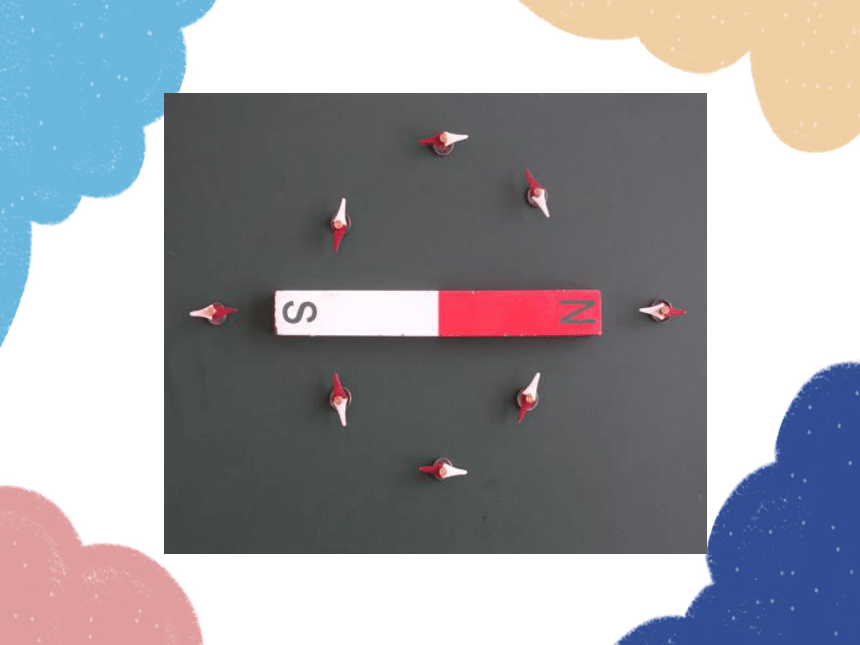

用小磁针探究磁体周围的磁场
活动

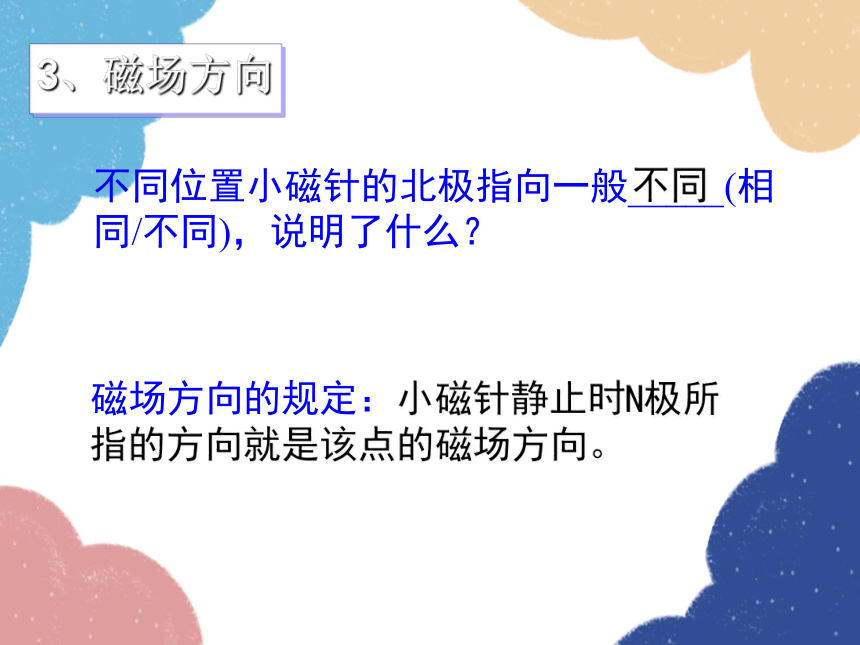

磁场方向的规定：小磁针静止时N极所指的方向就是该点的磁场方向。
不同位置小磁针的北极指向一般_____(相同/不同)，说明了什么？
3、磁场方向
不同

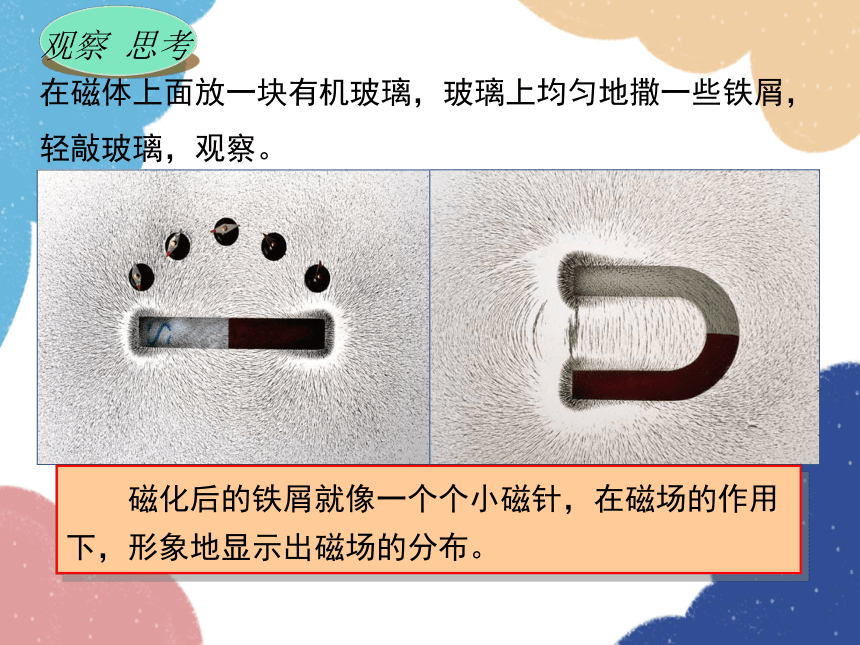

在磁体上面放一块有机玻璃，玻璃上均匀地撒一些铁屑，轻敲玻璃，观察。
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
观察 思考
我们把小磁针在磁场中排列的情况，用一些带有箭头的曲线画出来，这样的曲线叫做磁感线
磁感线可以方便、形象地描述磁场
请记住！磁感线不是真实存在的，是我们为了描述磁场而假想画出的。
二、磁感线
1、磁感线的特点
磁场中某一点的磁感线方向跟该点小磁针N极指向一致
在磁体外部磁感线从磁体的N极出发，回到S极
磁感线的疏密能表示出磁场的强弱，磁感线越密的地方表示磁场越强
磁体的磁极部分磁感线最密，
N
S
2、条形磁体的磁感线画法：
注 意
（1）磁感线应用虚线；
（2）磁体外部的磁感线应从N极出来， S极进去；
（3）磁感线不能相交；
（4）磁感线是闭合的曲线；
3、常见磁场的磁感线
　　磁针受力转动是磁场作用的结果，那么指南针在世界各地都能够指南北又是谁的磁场在施加作用呢？
　　1．地球周围存在的磁场叫做地磁场。
　　2．研究表明地磁场的形状与条形
磁体的磁场很相似。
三、地磁场
　　地磁N极在地理的南极附近；
　　地磁S极在地理的北极附近。
　　地理两极与地磁两极相反，且并不完全重合。
3．地磁场特点
动物罗盘
鸽子靠地磁场导航
绿海龟也是靠地磁场来导航的
　　我国宋代学者沈括在他所著的《梦溪笔谈》卷二十四中写道："方家以磁石摩针锋，则能指南，然常微偏东，不全南也。"这是我国和世界上关于地磁偏角的最早记载。最早准确的描述了磁偏角这一现象。比西方哥伦布发现这一现象还早了400多年。
随堂练习
1、磁铁能吸引下面哪些物体 ( )
A 铜片 B 铁片 C 铝片
D 钴片 E 锌片 F 镍片
2、用条形磁铁的N极去靠近某物体的A端，发现能把A端吸引过来，则物体的A端（ ）
　A一定的S极 　　　 B可能是N极
　C可能是S极　　　　D一定是N极
BDF
C
3、如图所示的三个钢块，正确的判断是（ ）
A．都是磁体
B．只有两个磁性
C．可能都是磁体，也可能只有两个磁性
D．都不是磁体
C
4、一根条形磁铁，左端为S极，右端为N极。下列表示从S极到N极磁性强弱变化情况的图像中正确的是（ ）
A
C
B
D
D
5、几位同学课后讨论对磁感线的理解，他们分别有以下几种看法,正确的是(　 )
A.将小铁屑放到磁体周围可以看到它们有规律的排列，说明磁感线是存在的
B.磁感线是我们为了形象的描述磁场画出来的，不是客观存在的
C.磁感线的方向与小磁针在磁场中静止时南极的指向一致
D.磁感线是带箭头的曲线，不可能是直线
B
