2022—2023学年物理人教版九年级全册第15章 电流和电路 跟踪训练题 附答案

2022—2023学年物理人教版九年级全册第15章 电流和电路 跟踪训练题 附答案
人教九全第15章 电流和电路
一、选择题。

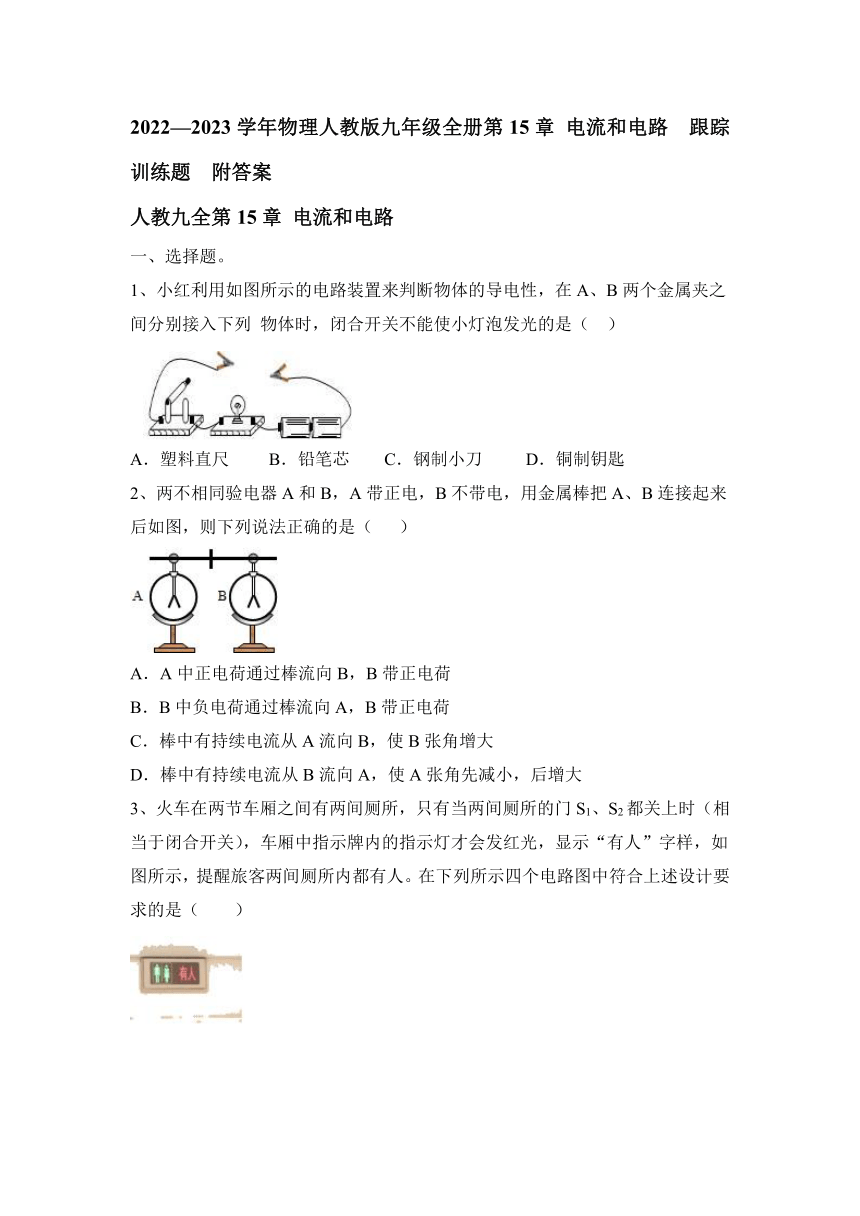

1、小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列 物体时，闭合开关不能使小灯泡发光的是（ ）
A．塑料直尺 B．铅笔芯 C．钢制小刀 D．铜制钥匙
2、两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
3、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。在下列所示四个电路图中符合上述设计要求的是（　　）
A． B．
C． D．

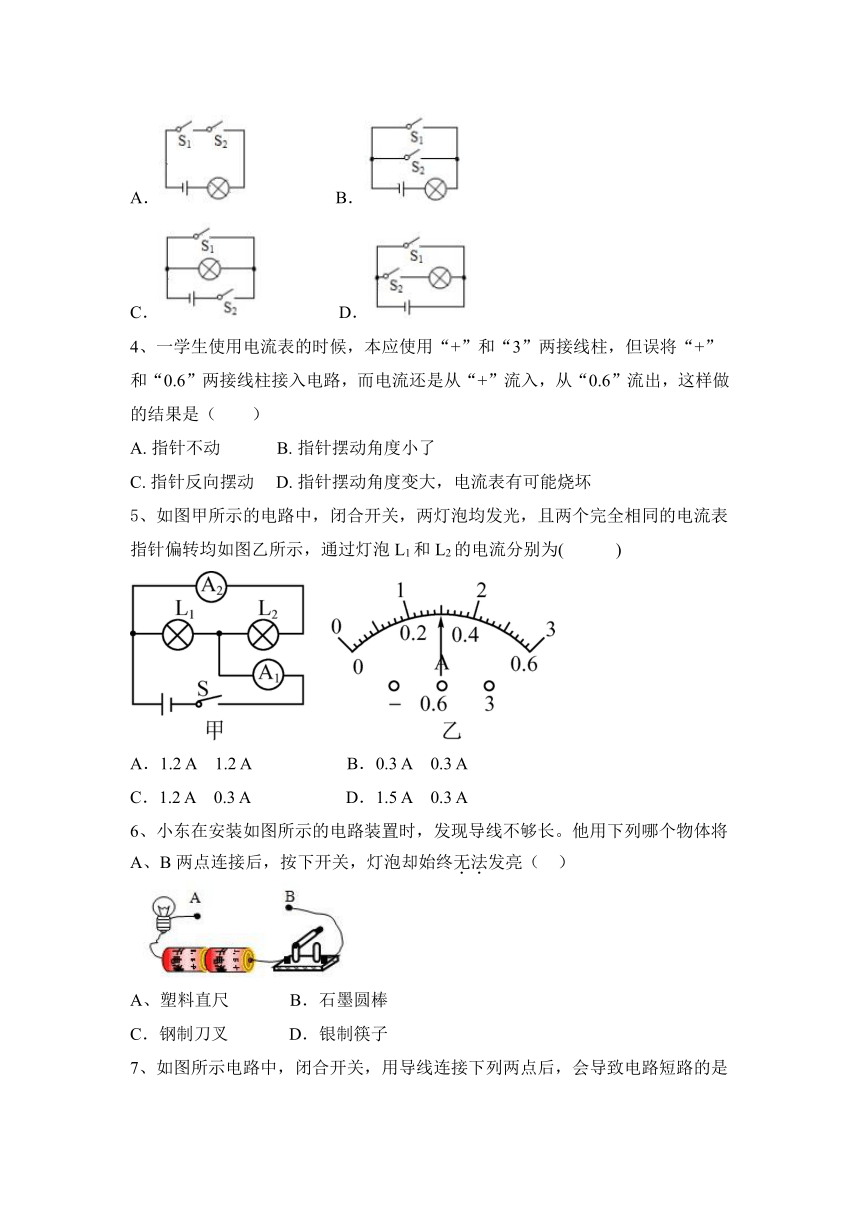

4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A. 指针不动 B. 指针摆动角度小了
C. 指针反向摆动 D. 指针摆动角度变大，电流表有可能烧坏
5、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
6、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子

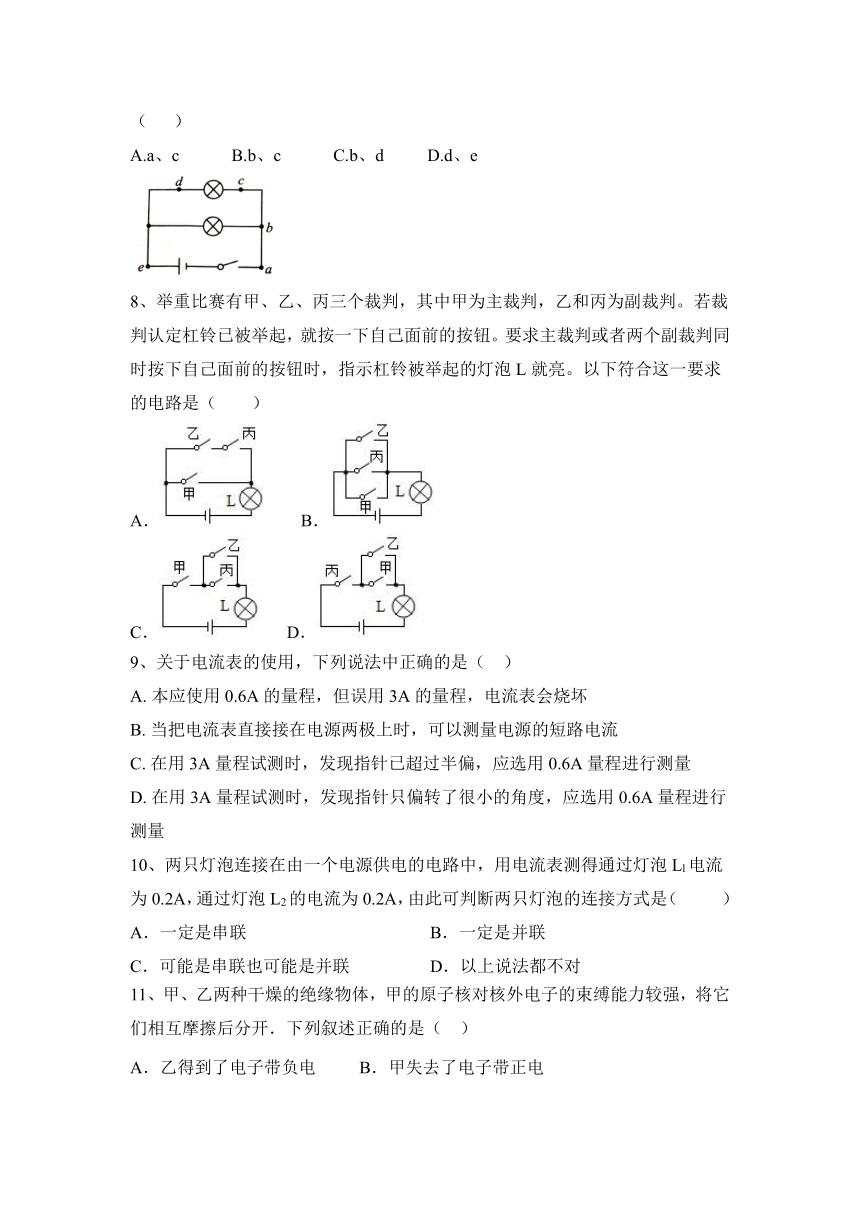

7、如图所示电路中，闭合开关，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e
8、举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时，指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是（　　）
A． B．
C． D．
9、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
10、两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
11、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥

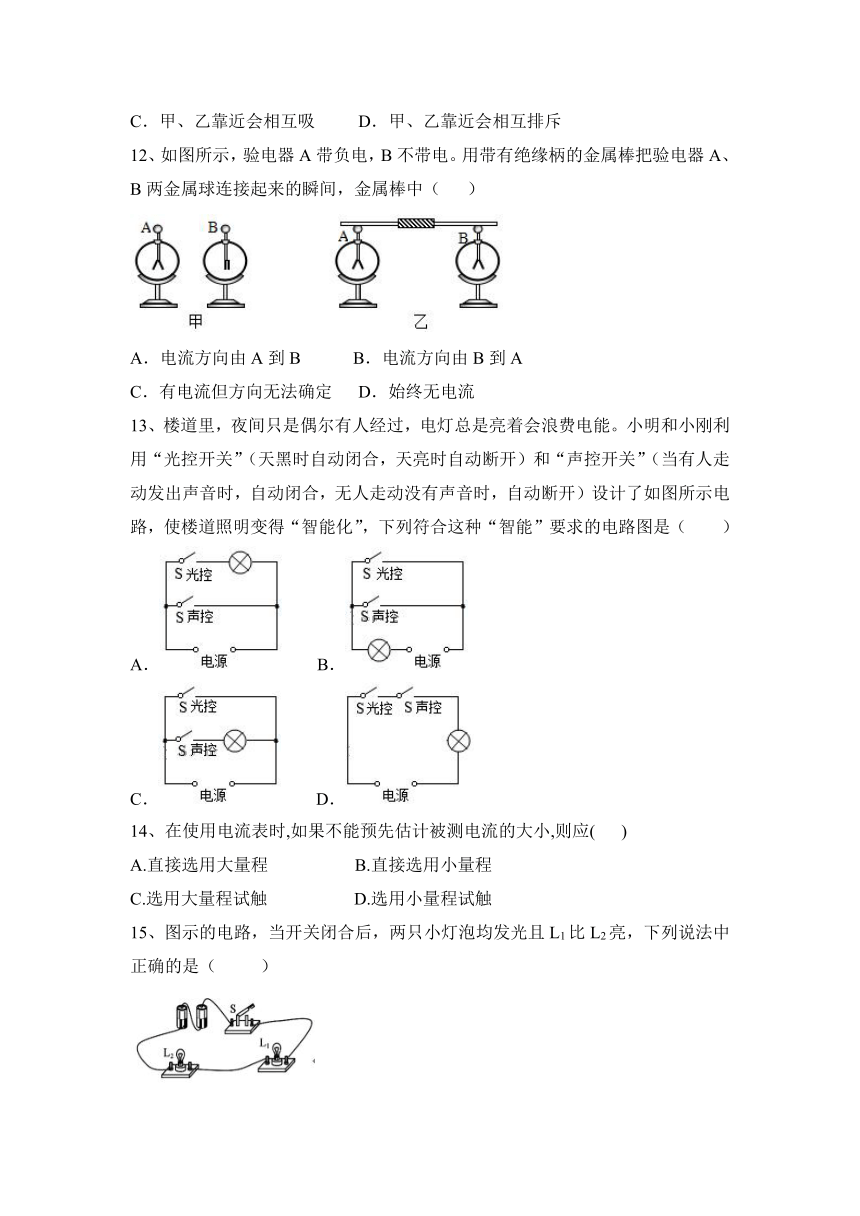

12、如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
13、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
14、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
15、图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
*16、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
二、填空题。
17、电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶转动过程中带上了 ，具有 的性质，所以灰尘被吸在扇叶上。
18、电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
19、如图所示的电路中，若使电阻R1与R2是串联的，应只闭合开关　 　；若使电阻R1与R2是并联的，应闭合开关　 　。
20、成都市某学校小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
21、某家庭电路中，干路允许通过的最大电流是5A。电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7A；电视机一台，通过它的电流是450mA；电熨斗一个，通过它的电流为2.3A，这些用电器 (选填“可以”或“不可以”)同时使用。
*22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
23、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
24、如图所示电路，当S1、S2都断开时是 路，当S1、S2都闭合时是 路；当S1闭合、S2断开时灯泡 (填“不发光”或“发光”)．
25、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　 　，要使灯L1、L2组成并联电路，则应闭合开关　 　。
三、作图题。
26、如图所示，现提供如下实验器材，分别为两节干电池、开关、小灯泡（标有3V、0.5A）、小电动机、电流表和电压表。要求小灯泡与小电动机并联，电流表测量通过小灯泡的电流，电压表测量小灯泡两端电压，开关闭合两个用电器同时开始工作。
（1）根据要求在虚线框中画出电路图；
（2）根据电路图连接实物图。
四、实验题。
27、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
28、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
2022—2023学年物理人教版九年级全册第15章 电流和电路 跟踪训练题 附答案
人教九全第15章 电流和电路
一、选择题。
1、小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列 物体时，闭合开关不能使小灯泡发光的是（ ）
A．塑料直尺 B．铅笔芯 C．钢制小刀 D．铜制钥匙
【答案】A
2、两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
【答案】B
3、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。在下列所示四个电路图中符合上述设计要求的是（　　）
A． B．
C． D．
【答案】A
4、一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A. 指针不动 B. 指针摆动角度小了
C. 指针反向摆动 D. 指针摆动角度变大，电流表有可能烧坏
【答案】D
5、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
【答案】C
6、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒
C．钢制刀叉 D．银制筷子
【答案】A
7、如图所示电路中，闭合开关，用导线连接下列两点后，会导致电路短路的是（ ）
A.a、c B.b、c C.b、d D.d、e
【答案】C
8、举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时，指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是（　　）
A． B．
C． D．
【答案】A
9、关于电流表的使用，下列说法中正确的是（ ）
A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏
B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流
C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量
D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量
【答案】D
10、两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
【答案】C
11、甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强，将它们相互摩擦后分开．下列叙述正确的是（ ）
A．乙得到了电子带负电 B．甲失去了电子带正电
C．甲、乙靠近会相互吸 D．甲、乙靠近会相互排斥
【答案】C
12、如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
【答案】B
13、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）
A． B．
C． D．
【答案】D
14、在使用电流表时,如果不能预先估计被测电流的大小,则应( )
A.直接选用大量程 B.直接选用小量程
C.选用大量程试触 D.选用小量程试触
【答案】C
15、图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
【答案】D
*16、两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
【答案】A
二、填空题。
17、电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶转动过程中带上了 ，具有 的性质，所以灰尘被吸在扇叶上。
【答案】电荷；吸引轻小物体
18、电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
【答案】开关 用电器
19、如图所示的电路中，若使电阻R1与R2是串联的，应只闭合开关　 　；若使电阻R1与R2是并联的，应闭合开关　 　。
【答案】S2；S1、S3。
20、成都市某学校小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
【答案】调零 电流表正、负接线柱接反
被测电路电流过大，超出了电流表量程
21、某家庭电路中，干路允许通过的最大电流是5A。电路中有电灯两盏，通过每盏电灯的电流是180 mA；电冰箱一台，通过它的电流是1.7A；电视机一台，通过它的电流是450mA；电熨斗一个，通过它的电流为2.3A，这些用电器 (选填“可以”或“不可以”)同时使用。
【答案】可以
*22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
【答案】负 可能不带电
23、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是由于带电体有_______的性质，若镜面带正电，则在摩擦过程中镜面___________（选填“得到”或“失去”）电子。
【答案】吸引轻小物体 失去
24、如图所示电路，当S1、S2都断开时是 路，当S1、S2都闭合时是 路；当S1闭合、S2断开时灯泡 (填“不发光”或“发光”)．
【答案】断 短 发光
25、在如图所示电路中，要使L1、L2组成串联电路，则应闭合开关　 　，要使灯L1、L2组成并联电路，则应闭合开关　 　。
【答案】S3； S1、S2。
三、作图题。
26、如图所示，现提供如下实验器材，分别为两节干电池、开关、小灯泡（标有3V、0.5A）、小电动机、电流表和电压表。要求小灯泡与小电动机并联，电流表测量通过小灯泡的电流，电压表测量小灯泡两端电压，开关闭合两个用电器同时开始工作。
（1）根据要求在虚线框中画出电路图；
（2）根据电路图连接实物图。
【答案】（1）如下图所示：
（2）如图所示：
四、实验题。
27、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
【答案】（1）短路； （2）如图所示；
（3）CD；串联；D。
28、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路______。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
【答案】（1）C （2）如图所示：
（3） （4）应换用不同规格的灯泡进行多次试验
