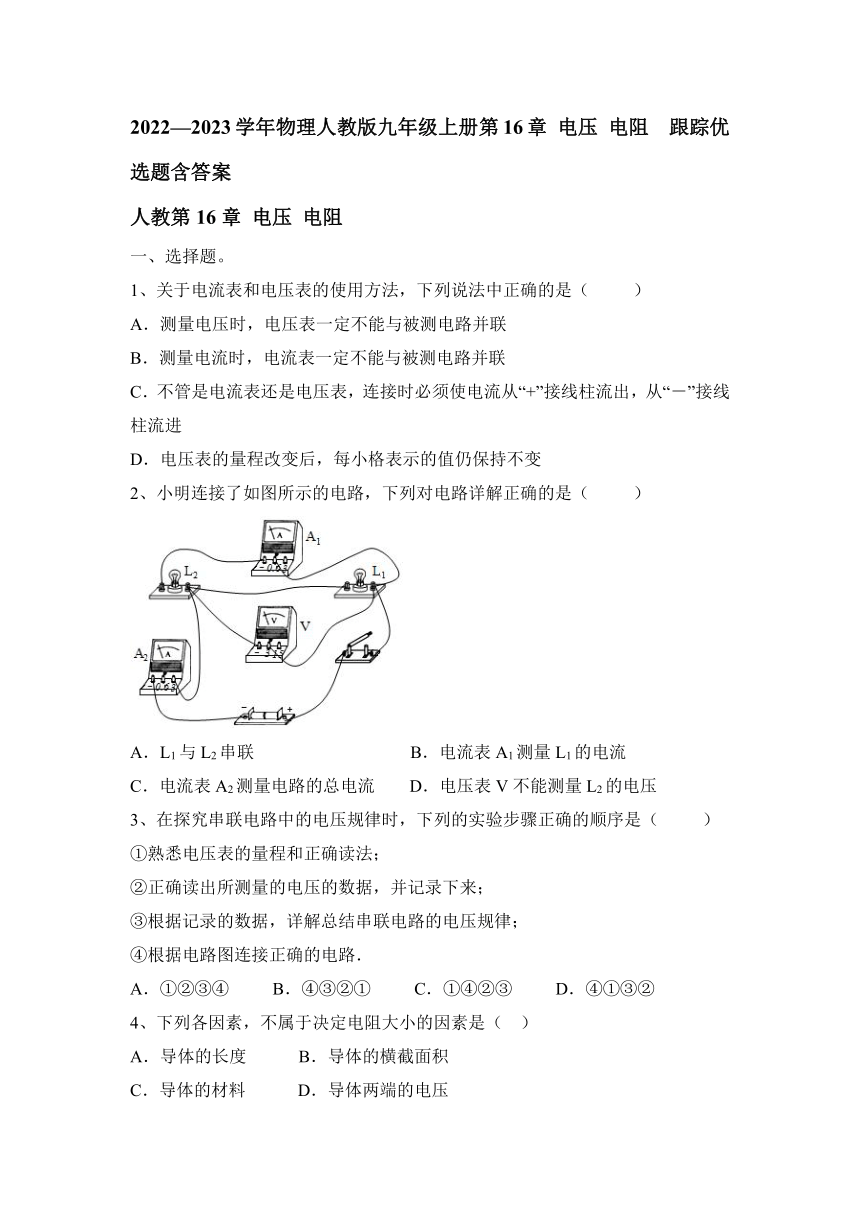

2022—2023学年物理人教版九年级上册第16章 电压 电阻 跟踪优选题含答案

2022—2023学年物理人教版九年级上册第16章 电压 电阻 跟踪优选题含答案
人教第16章 电压 电阻
一、选择题。
1、关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
2、小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
3、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；
④根据电路图连接正确的电路．
A．①②③④ B．④③②① C．①④②③ D．④①③②
4、下列各因素，不属于决定电阻大小的因素是（ ）
A．导体的长度 B．导体的横截面积
C．导体的材料 D．导体两端的电压

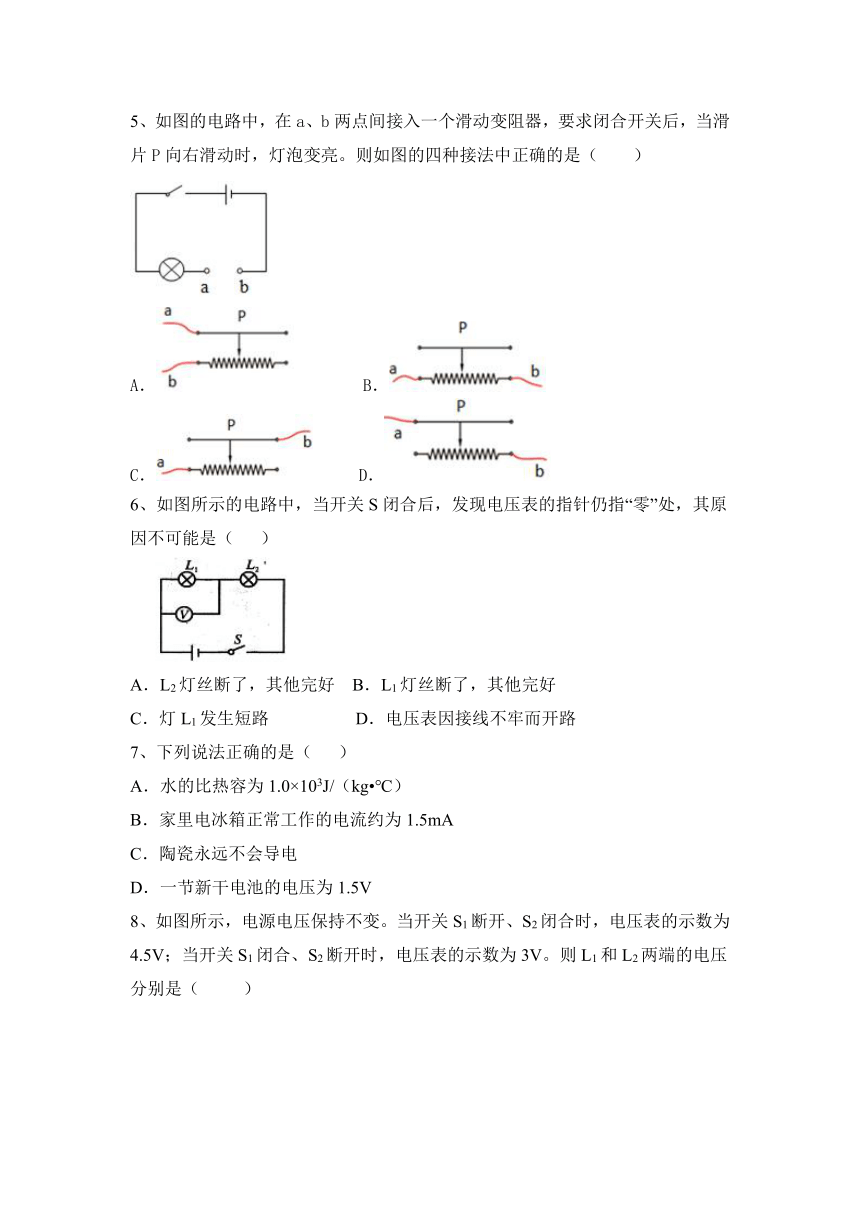

5、如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　）
A． B．
C． D．
6、如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是（ ）
A．L2灯丝断了，其他完好 B．L1灯丝断了，其他完好
C．灯L1发生短路 D．电压表因接线不牢而开路
7、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V
8、如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
9、下列各项与导体电阻大小无关的是（ ）
A．导体的材料 B．导体的长度
C．导体的横截面积 D．导体中的电流
10、如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
11、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数

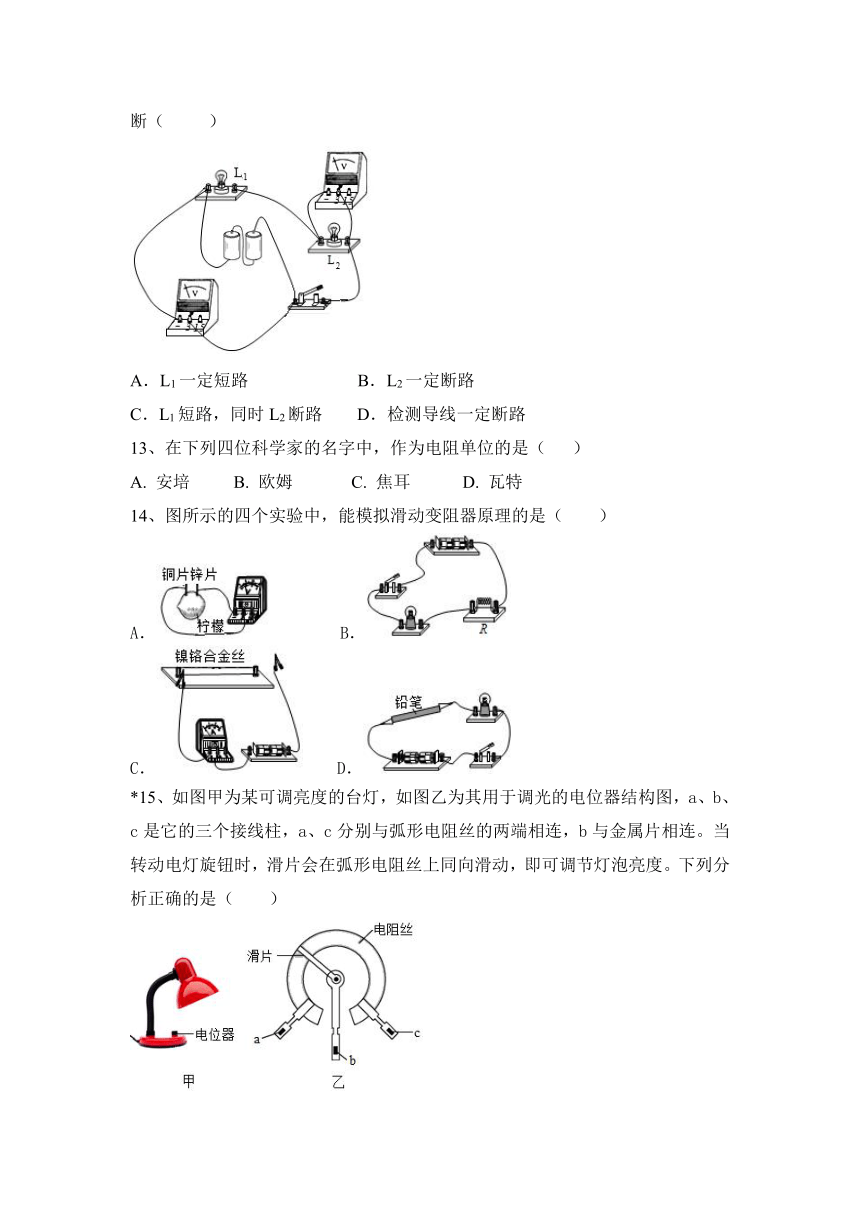

12、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路
C．L1短路，同时L2断路 D．检测导线一定断路
13、在下列四位科学家的名字中，作为电阻单位的是（ ）
A. 安培 B. 欧姆 C. 焦耳 D. 瓦特
14、图所示的四个实验中，能模拟滑动变阻器原理的是（　　）
A． B．
C． D．

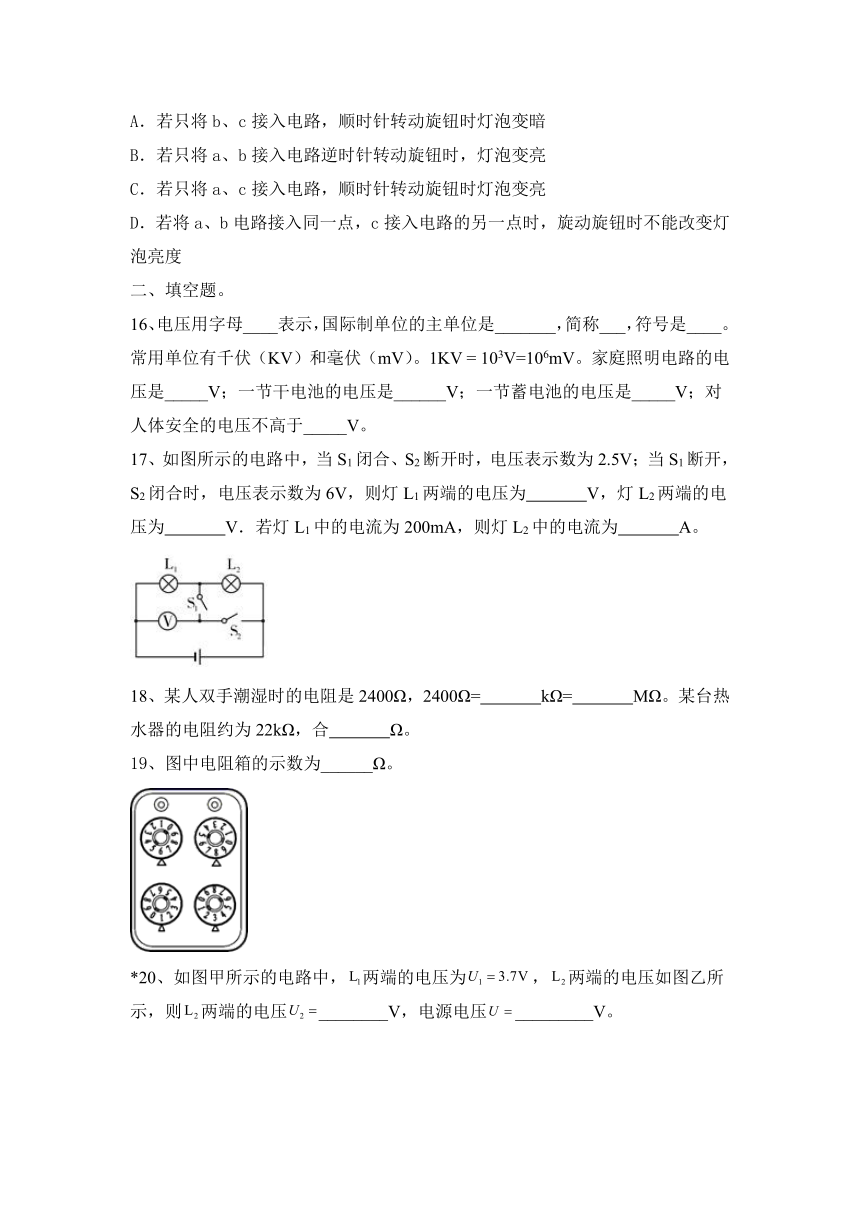

*15、如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是（　　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若将a、b电路接入同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
二、填空题。
16、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
17、如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V．若灯L1中的电流为200mA，则灯L2中的电流为　 　A。
18、某人双手潮湿时的电阻是2400Ω，2400Ω= kΩ= MΩ。某台热水器的电阻约为22kΩ，合 Ω。
19、图中电阻箱的示数为______Ω。
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
21、某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
22、今年是建国70周年，国庆节期间很多地方都点亮了小彩灯，一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作的电压是12V，则应将　 　个小彩灯　 　（填“串“或“并“）联在家庭电路两端。
三、作图题。
23、在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接起来．
四、实验题。
24、在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）请你根据实物图，在虚线框内画出对应的电路图。
（2）在实验前，开关应处于　 　状态，滑动变阻器的滑片应移到　 　端（填左或右）。
（3）某小组在实验中发现闭合开关后，无论怎样移动滑片灯泡不亮，电流表无示数，电压表有示数，其原因可能是　 　 。
25、小明在深究“串联电路电压的规律”实验中：
（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：　 　
（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在右面表格中，其中L2两端的电压如图丙所示，则L2两端的电压为　 　V。
U1/V U2/V U总/A
1.2 2.4
（3）小明分析实验数据得出结论：
①串联电路两端的电压等于各部分电路两端电压之和
②串联电路中，各部分电路两端电压相等
交流评估：结合实验数据及小明获得结论你认为本实验在设计方案上存在的两个不足之处是　 　、　 　。
由此对实验结论带来的影响是　 　。
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
2022—2023学年物理人教版九年级上册第16章 电压 电阻 跟踪优选题含答案
人教第16章 电压 电阻
一、选择题。
1、关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
【答案】B
2、小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联 B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压
【答案】C
3、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；
②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；
④根据电路图连接正确的电路．
A．①②③④ B．④③②① C．①④②③ D．④①③②
【答案】C
4、下列各因素，不属于决定电阻大小的因素是（ ）
A．导体的长度 B．导体的横截面积
C．导体的材料 D．导体两端的电压
【答案】D
5、如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　）
A． B．
C． D．
【答案】D。
6、如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是（ ）
A．L2灯丝断了，其他完好 B．L1灯丝断了，其他完好
C．灯L1发生短路 D．电压表因接线不牢而开路
【答案】B
7、下列说法正确的是（ ）
A．水的比热容为1.0×103J/（kg ℃）
B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电
D．一节新干电池的电压为1.5V
【答案】D
8、如图所示，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V。则L1和L2两端的电压分别是（ ）
A.3V和4.5V B.1.5V和4.5V C.3V和1.5V D.1.5V和3V
【答案】C
9、下列各项与导体电阻大小无关的是（ ）
A．导体的材料 B．导体的长度
C．导体的横截面积 D．导体中的电流
【答案】D
10、如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C
C．M接A，N接B D．M接C，N接D
【答案】A。
11、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
【答案】C
12、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。由此可以推断（ ）
A．L1一定短路 B．L2一定断路
C．L1短路，同时L2断路 D．检测导线一定断路
【答案】D
13、在下列四位科学家的名字中，作为电阻单位的是（ ）
A. 安培 B. 欧姆 C. 焦耳 D. 瓦特
【答案】B
14、图所示的四个实验中，能模拟滑动变阻器原理的是（　　）
A． B．
C． D．
【答案】C。
*15、如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是（　　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路逆时针转动旋钮时，灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若将a、b电路接入同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
【答案】B。
二、填空题。
16、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
【答案】U 伏特 伏 V 220 1.5 2 36
17、如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V．若灯L1中的电流为200mA，则灯L2中的电流为　 　A。
【答案】2.5；3.5；0.2
18、某人双手潮湿时的电阻是2400Ω，2400Ω= kΩ= MΩ。某台热水器的电阻约为22kΩ，合 Ω。
【答案】2.4 2.4×10-3 2.2×104
19、图中电阻箱的示数为______Ω。
【答案】6813
*20、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
21、某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
【答案】2
22、今年是建国70周年，国庆节期间很多地方都点亮了小彩灯，一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作的电压是12V，则应将　 　个小彩灯　 　（填“串“或“并“）联在家庭电路两端。
【答案】19；串
三、作图题。
23、在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接起来．
【答案】如图所示：
四、实验题。
24、在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）请你根据实物图，在虚线框内画出对应的电路图。
（2）在实验前，开关应处于　 　状态，滑动变阻器的滑片应移到　 　端（填左或右）。
（3）某小组在实验中发现闭合开关后，无论怎样移动滑片灯泡不亮，电流表无示数，电压表有示数，其原因可能是　 　 。
【答案】（1）如图所示：
（2）断开；左； （3）灯泡断路。
25、小明在深究“串联电路电压的规律”实验中：
（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：　 　
（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在右面表格中，其中L2两端的电压如图丙所示，则L2两端的电压为　 　V。
U1/V U2/V U总/A
1.2 2.4
（3）小明分析实验数据得出结论：
①串联电路两端的电压等于各部分电路两端电压之和
②串联电路中，各部分电路两端电压相等
交流评估：结合实验数据及小明获得结论你认为本实验在设计方案上存在的两个不足之处是　 　、　 　。
由此对实验结论带来的影响是　 　。
【答案】（1）断开开关，将电压表换为0﹣3V的小量程；
（2）1.2；
（3）选用了相同规格的灯泡做实验；测出了一组实验数据，实验次数太少；实验结论错误或不具有普遍性。
五、计算题。
26、如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“﹣”、“15”，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？（以上答案均需要说明理由）
【答案】（1）电源电压，L1、L2两端的电压U＝U1＝U2＝5.5V；
（2）通过L1的电流I1＝0.22A；L2的电流I2＝0.88A。
【解答】（1）L1与L2并联，0～15V的量程分度值为0.5V，根据指针位置，电压表读数为5.5V，根据并联电路的电压关系：U＝U1＝U2＝5.5V。
（2）电流表A1测量的是干路电流，电流表A2测量的L1是电流，干路电流大于支路电流。
所以电流表A1选的是0～3A的量程，分度值是0.1A，读数是1.1A；
电流表A2选的是0～0.6A的量程，分度值是0.02A，读数是0.22A，
I1＝0.22A，I2＝I﹣I1＝1.1A﹣0.22A＝0.88A。
27、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
-
