人教版九年级物理全一册19.2家庭电路电流过大的原因同步练习（含答案）

人教版九年级物理全一册19.2家庭电路电流过大的原因同步练习（含答案）

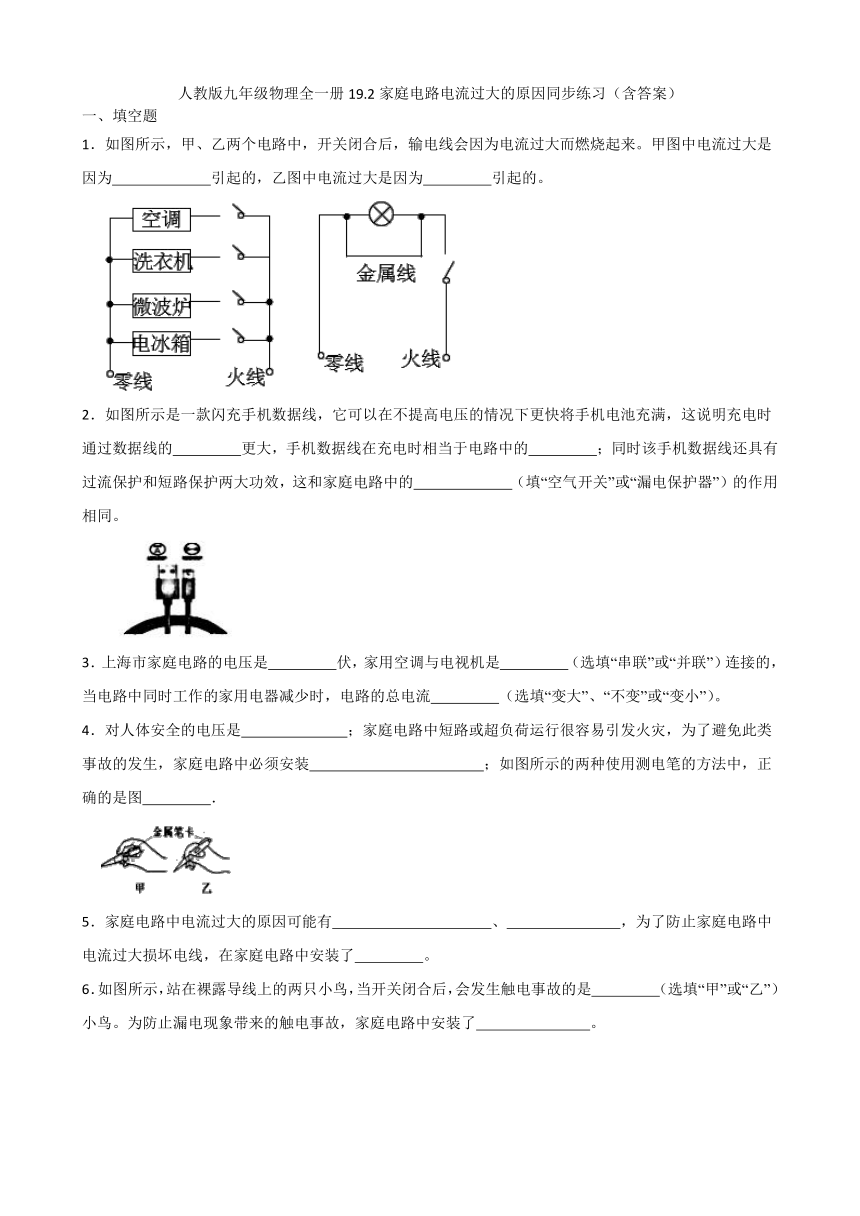

一、填空题
1．如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。甲图中电流过大是因为　 　引起的，乙图中电流过大是因为　 　引起的。
2．如图所示是一款闪充手机数据线，它可以在不提高电压的情况下更快将手机电池充满，这说明充电时通过数据线的　 　更大，手机数据线在充电时相当于电路中的　 　；同时该手机数据线还具有过流保护和短路保护两大功效，这和家庭电路中的　 　（填“空气开关”或“漏电保护器”）的作用相同。
3．上海市家庭电路的电压是　 　伏，家用空调与电视机是　 　（选填“串联”或“并联”）连接的，当电路中同时工作的家用电器减少时，电路的总电流　 　（选填“变大”、“不变”或“变小”）。
4．对人体安全的电压是　 　；家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装　 　；如图所示的两种使用测电笔的方法中，正确的是图　 　．
5．家庭电路中电流过大的原因可能有　 　、　 　，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了　 　。

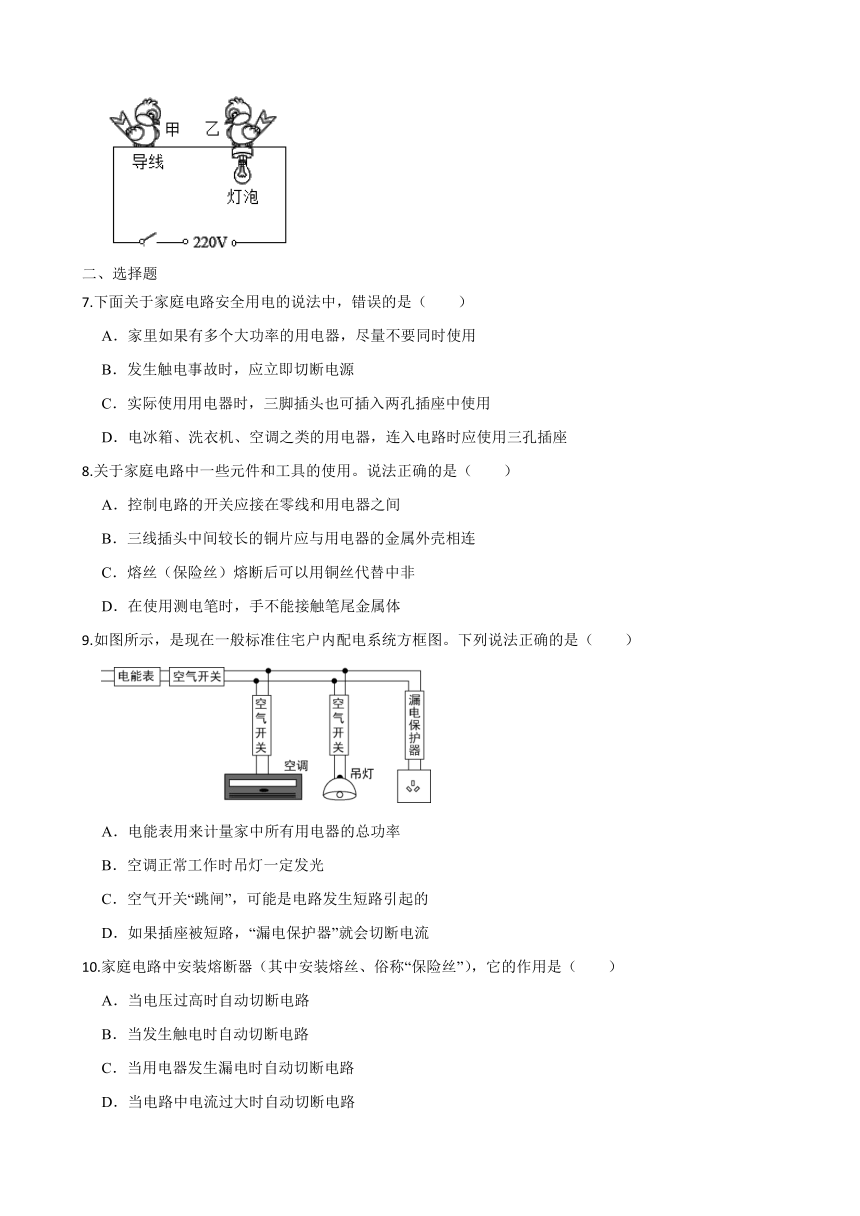

6．如图所示，站在裸露导线上的两只小鸟，当开关闭合后，会发生触电事故的是　 　（选填“甲”或“乙”）小鸟。为防止漏电现象带来的触电事故，家庭电路中安装了　 　。
二、选择题
7.下面关于家庭电路安全用电的说法中，错误的是（　　）
A．家里如果有多个大功率的用电器，尽量不要同时使用
B．发生触电事故时，应立即切断电源
C．实际使用用电器时，三脚插头也可插入两孔插座中使用
D．电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座
8.关于家庭电路中一些元件和工具的使用。说法正确的是（　　）
A．控制电路的开关应接在零线和用电器之间
B．三线插头中间较长的铜片应与用电器的金属外壳相连
C．熔丝（保险丝）熔断后可以用铜丝代替中非
D．在使用测电笔时，手不能接触笔尾金属体
9.如图所示，是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时吊灯一定发光
C．空气开关“跳闸”，可能是电路发生短路引起的
D．如果插座被短路，“漏电保护器”就会切断电流
10.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（　　）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
11.关于家庭电路和安全用电，下列说法正确的是（　　）
A．我国家庭电路电压为380V
B．发生短路会导致家庭电路中总电流过大
C．用湿布擦正在发光的台灯
D．在未断开电源开关的情况下更换灯泡
12.在家庭电路中，电线的绝缘皮被磨破之后可能发生短路，将会使电路中的（　　）
A．电压增大 B．保险丝熔断 C．电流减小 D．电灯烧坏
13.家庭电路中的电灯比往常的同一时间显得暗一些,观察电能表的表盘转得很快,这种情况说明电路中发生的现象可能是下列四种原因中的哪一种（　　）
A．电源电压供电不足 B．火线和零线发生短路
C．有人接入大功率用电器 D．零线在某处形成开路
14.关于生活用电，下列说法中正确的是（　　）
A．我国家庭电路的电压是36V
B．更换灯泡、搬动电器不用断开电源开关
C．使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电
D．当电路中电流过大时，空气开关可以自动切断电路，起到保护作用
15.如果家庭电路中发生短路，会造成（　　）
A．跳闸或保险丝熔断 B．灯泡烧坏
C．灯泡亮度变暗一些 D．用电器仍然正常工作
16.吃火锅时，由于三孔插座不够用，小华爸爸决定将如图所示的电火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（　　）
A．两孔插座短路
B．电火锅不能工作
C．电火锅的金属外壳和地线断开
D．家庭电路中的电流过大，空气开关跳闸
三、综合题
17.阅读短文，回答问题：
漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为　 　．
（3）如果人站在地面上不小心用手直接接触到了火线，如图乙所示，该人体的电阻为2500Ω，人与地面、电线等的接触电阻为3000Ω，若电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器　 　（能/不能）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，按下洗衣机的工作开关时，漏电保护器　 　（会/不会）断开，理由是　 　．
答案
1.功率过大；短路
2.电流；导线；空气开关
3.220；并联；变小
4.不高于36V；熔断器（空气开关）；甲
5.用电器总功率过大；用电器短路；保险丝
6.乙；漏电保护器
7-16.C B C D B B C D A C
17.（1）B （2）I1=I2+I3 （3）能
（4）会；流出电流I2为零，I1比I2大得多，漏电保护器内部开关会断开
