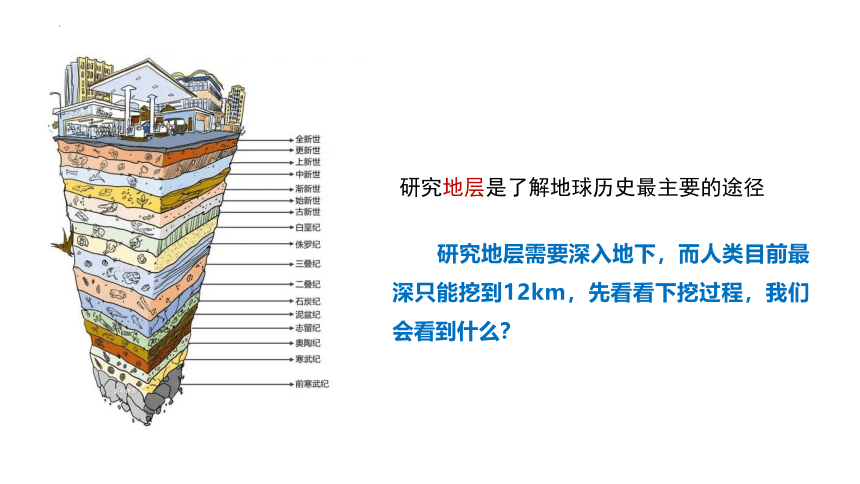

研究地层是了解地球历史最主要的途径
研究地层需要深入地下，而人类目前最深只能挖到12km，先看看下挖过程，我们会看到什么？
人类对地下世界有多少了解？
人类目前最深只能挖到12km，地球的平均半径月6371km，那更深的地方，我们该怎么去研究呢？
地球的圈层结构
The inner structure of the earth.
一.地球的内部圈层结构
1. 什么是地震波？
2. 地震波可分为哪几类？
3. 不同的地震波有怎样的传播特点？

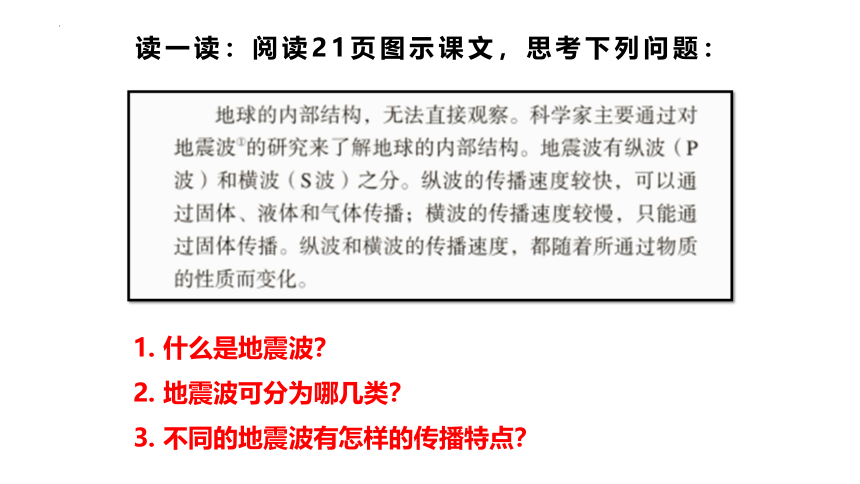

读一读：阅读21页图示课文，思考下列问题：

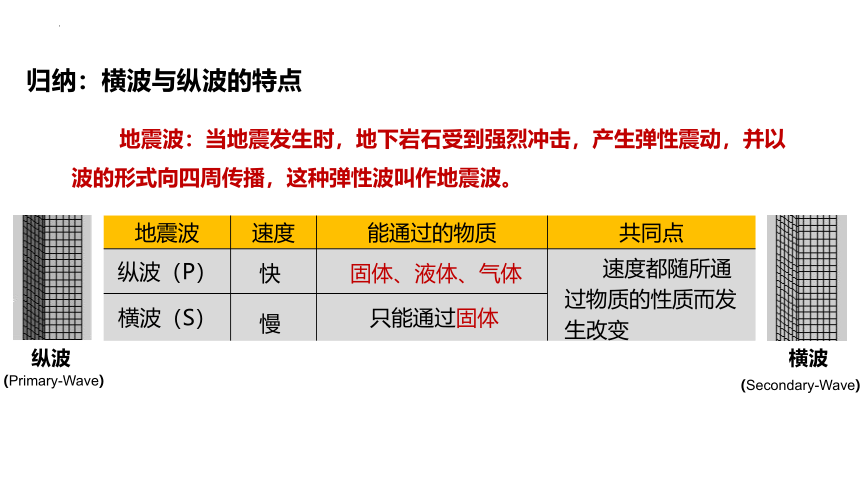

归纳：横波与纵波的特点
地震波 速度 能通过的物质 共同点
纵波（P）
横波（S）
快
慢
固体、液体、气体
只能通过固体
速度都随所通过物质的性质而发生改变
纵波
横波
(Primary-Wave)
(Secondary-Wave)
地震波：当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫作地震波。

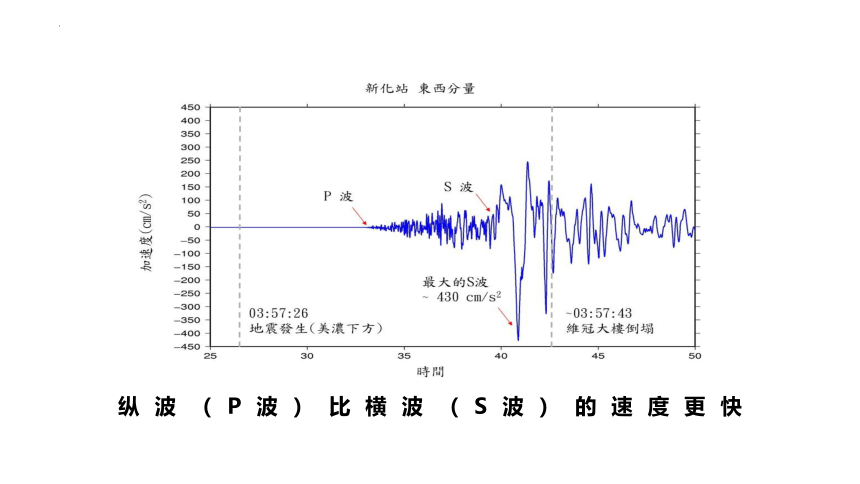

纵波（P波）比横波（S波）的速度更快
质点震动方向与传播方向一致的波
质点震动方向与传播方向垂直的波

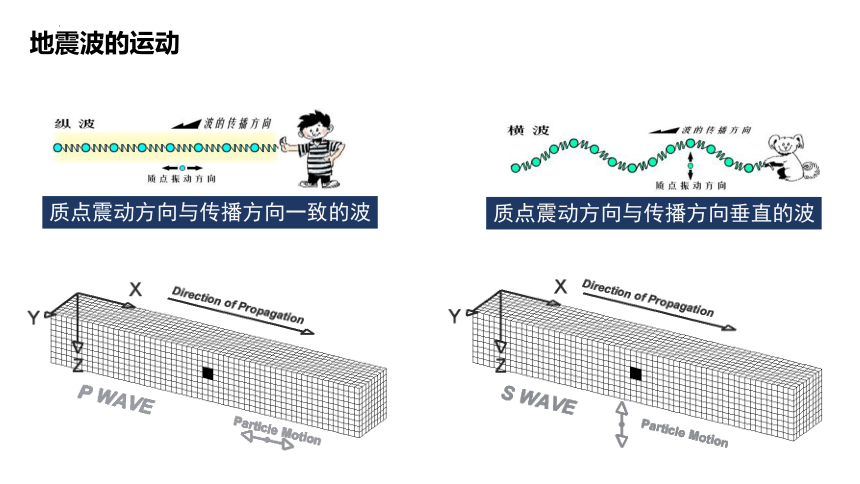

地震波的运动
1、当地震发生时，陆地上的人们有什么感觉？
先上下颠簸，后左右摇晃
2、在海洋中航行的人的感觉呢？
只能感觉到上下颠簸

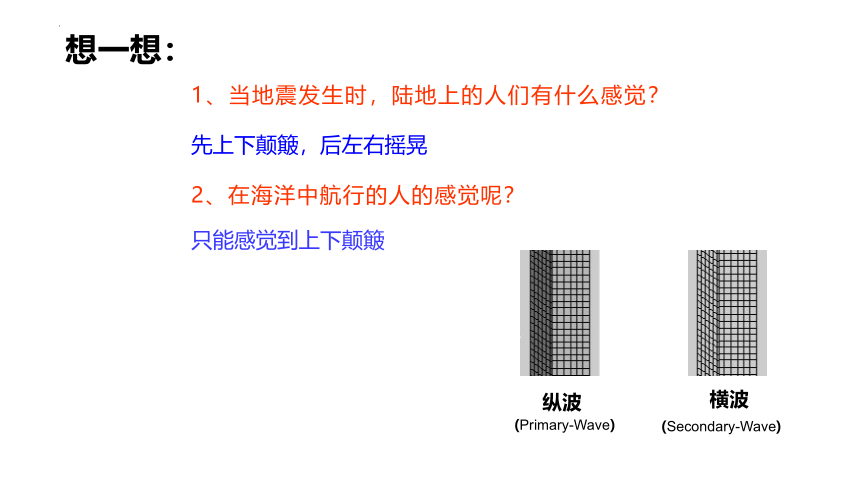

想一想：
纵波
横波
(Primary-Wave)
(Secondary-Wave)
归纳：横波与纵波的特点
地震波 速度 能通过的物质 共同点
纵波（P）
横波（S）
快
慢
固体、液体、气体
只能通过固体
速度都随所通过物质的性质而发生改变
纵波
横波
如 何 利 用 地 震 波 的 特 点 来 研 究 地 球 内 部 空 间 ？
思考：
(Primary-Wave)
(Secondary-Wave)
地球内部地震波传播速度图
33km
2900km
根据地球内部地震传播速度图
（1）判断那一条是横波；哪一条是纵波？
S波
P波
活动：探究地球内部圈层结构
（2）在图中，有那些不连续面？
地震波在地球内部传播过程中，在一定深度发生突然变化，这种波速突然变化的面叫不连续面
地球内部地震波传播速度图
33km
2900km
S波
P波
（3）在右图中，画出地球内部的圈层结构
上地幔
下地幔
外核
内核
地壳
古登堡界面
莫霍界面
2.地球内部圈层结构
上地幔
下地幔
外核
内核
地壳
地壳是地球表面一层由固体岩石组成的坚硬外壳，位于莫霍界面以外
地幔从莫霍界面直至2900千米深处的古登堡界面，占地球，总体积的80%
根据地震波波速的变化，地幔分为上地幔和下地幔
古登堡界面
莫霍界面
上地幔的上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动；科学家推断，软流层是岩浆的主要发源地，地球板块的运动与之相关。
岩石圈，是地球上部相对于软流圈而言的坚硬的岩石圈层。厚约60～120km。由地壳和上地幔顶部组成。岩石圈下面是软流圈。
2.地球内部圈层结构
上地幔
下地幔
外核
内核
地壳
地核主要由铁和镍等金属组成，厚度约3400多千米；根据地震波的变化，可将地核分为外核和内核两层
外核是熔融状态的金属物质，科学家认为，外核液态物质的运动形成了地球的磁场
内核是一个密度极大的固体金属球,超强的压力将铁原子和镍原子紧紧挤压在一起
古登堡界面
莫霍界面
圈层 厚度（km) 不连续面 特征
地壳
地幔 上地幔
下地幔
地核 外核
内核
17
2800
3470
莫霍界面
古登堡界面
a.上地幔存在软流层，温度很高，岩石部分熔融，能缓慢流动，是岩浆发源地
b. 地壳与上地幔顶部合称岩石圈
a.主要由铁、镍组成
b.外核为熔融状态的金属物质，与地磁场形成有关
c.内核为固态金属球
a.由固体岩石组成
b.厚薄不一，大陆厚，海洋薄
归纳：地球内部圈层结构特点
The outer sphere structure of the earth.
二.地球的外部圈层结构
二.地球的外部圈层结构
物质组成：主要成分是氮气、氧气和悬浮物质（尘埃和水汽）。
影响？
①提供了人类生存所需的氧气；（O2）
②使地球上的温度变化和缓；（CO2)
③产生风、云、雨、雪等天气现象，深刻影响着人类活动。
（由气体和悬浮物组成的复杂系统）
大气圈
物质组成：主体是海洋，还包括陆地上的河流、湖泊、沼泽、地下水、冰川等
影响？
①是人类生存和发展所不可或缺的物质；（水是生命之源）
②促进地表物质迁移（塑造地表形态）；
③促进地表能量转换；
（地表和近地表的各种形态水体的总称，是一个连续但不规则的圈层。）
水圈
物质组成：涉及大气圈的底部、水圈的全部和岩石圈的上部。（动物、植物和微生物）
影响？
①为生物提供物质和能量；
②促进太阳能转化；（光合作用）
③改变大气圈组成；（呼吸作用和光合作用）
④改变水圈的组成；（蒸腾）
⑤改造地表形态等。（生物活动）
（是地球表层生物的总称）
生物圈
思考：大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成了人类赖以生存和发展的自然环境。请指出下图A、B、C、D分别代表上述哪个圈层？
B
A
C
D
活动
1.找出照片中主要事物，如山、云、山顶积雪、河流、草、树木等。
2.将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
3.思考各事物之间的联系。
岩石圈的表层、水圈的全部、大气圈的底部
大气圈：云；
水圈：山顶积雪、湖泊等；
生物圈：草、树木；
岩石圈：山。
湖泊附近水源充足,树木茂密;山坡水分条件好,气温较高,树木和草类较多;山顶气温低,有积雪分布,体现了四个圈层之间的相互联系﹑相互渗透,各圈层之间不断进行着物质交换和能量传递，共同构成人类赖以生存和发展的自然环境。
地球的圈层结构
外部圈层
内部圈层
划分依据
生物圈
大气圈
水圈
地壳
地幔
地核
岩石圈
纵波
横波
地震波
本节小结
自然环境
（地壳＋上地幔顶部）
练习
1.右图中的大圆、中圆和小圆可以依次代表的地理概念是 ( 　)
A．岩石圈、地幔、地壳
B．岩石圈、上地幔顶部、地壳
C．岩石圈、地幔、地核
D．地球内部圈层、地幔、软流层
2．地震波是研究地球内部结构的重要手段，当c处岩层发生地震时，地表科研人员测得地震波在经过f界面时的变化是 (　 　)
①纵波速度加快　 ②纵波速度减慢 　
③横波速度加快 　④横波速度减慢
A．①③ B．②④ C．①④ D．②③
3．一般认为，火山爆发时喷出的岩浆来自 (　 　)
A．a岩层内部 B．c岩层内部
C．d岩层内部 D．e岩层内部
4．下列岩层组合表示岩石圈的是 (　　 )
A．a＋b＋c B．a＋c＋d C．b＋c＋d D．c＋d＋e
练习
读“地球圈层构成示意图”，回答下列小题。
5. 图中所示的圈层①、②、③分别是（ ）
A. 水圈、生物圈、岩石圈 B. 生物圈、岩石圈、水圈
C. 岩石圈、水圈、生物圈 D. 生物圈、水圈、岩石圈
6. 关于图中圈层的说法正确的是（ ）
A. ①圈层是地球上所有生物的总称
B. ②圈层是一个连续不规则的圈层
C. ③是地球外部圈层中厚度最小的圈层
D. 大气圈是内外圈层中厚度最大的圈层
大气圈
①
②
③
