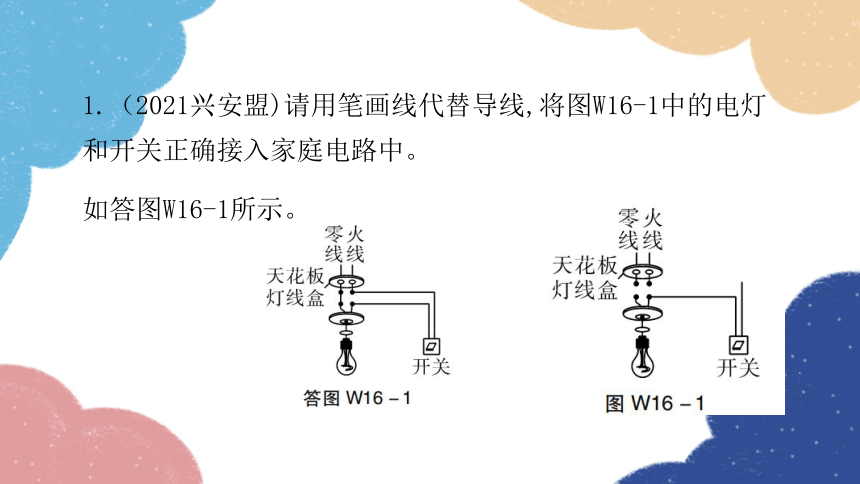

1.（2021兴安盟)请用笔画线代替导线,将图W16-1中的电灯和开关正确接入家庭电路中。
如答图W16-1所示。

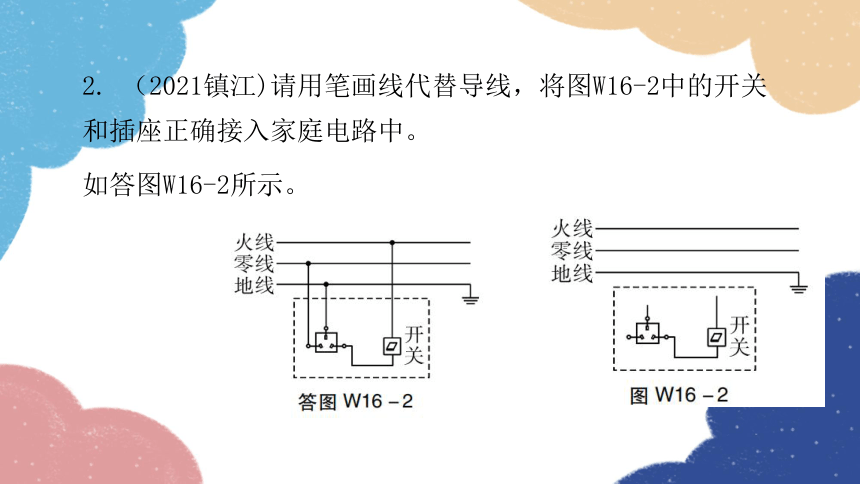

2. （2021镇江)请用笔画线代替导线，将图W16-2中的开关和插座正确接入家庭电路中。
如答图W16-2所示。

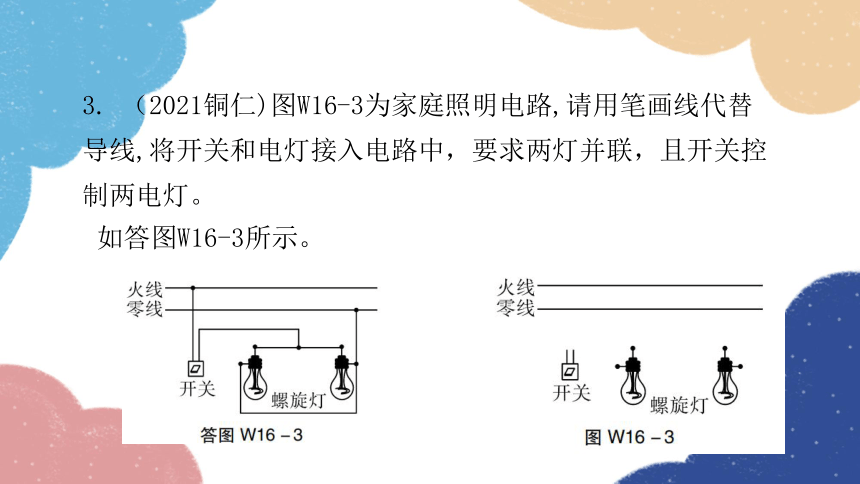

3. （2021铜仁)图W16-3为家庭照明电路,请用笔画线代替导线,将开关和电灯接入电路中，要求两灯并联，且开关控制两电灯。
如答图W16-3所示。

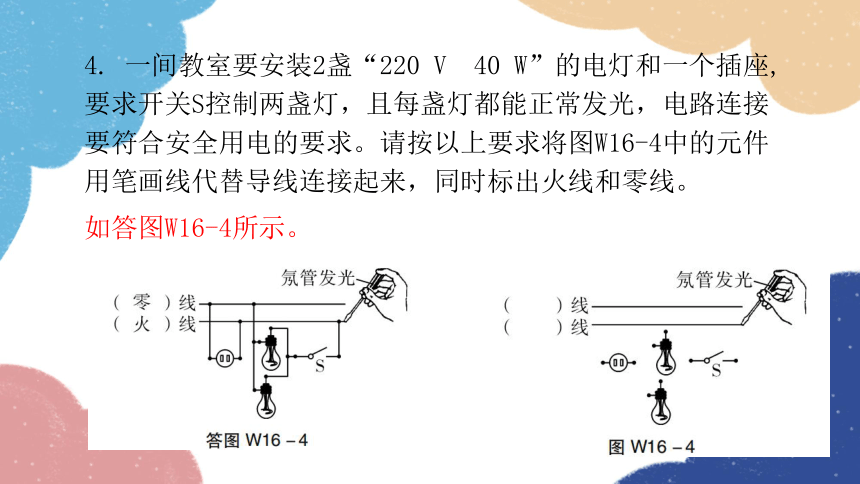

4. 一间教室要安装2盏“220 V 40 W”的电灯和一个插座,要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求。请按以上要求将图W16-4中的元件用笔画线代替导线连接起来，同时标出火线和零线。
如答图W16-4所示。

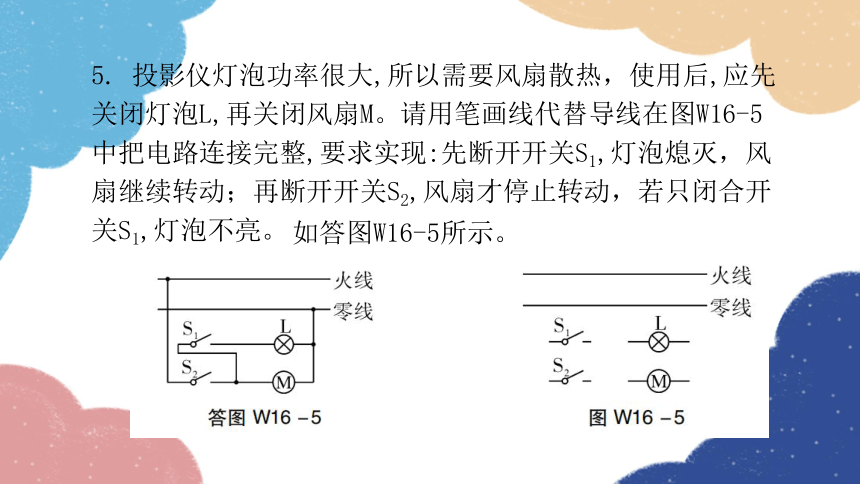

5. 投影仪灯泡功率很大,所以需要风扇散热，使用后,应先关闭灯泡L,再关闭风扇M。请用笔画线代替导线在图W16-5中把电路连接完整,要求实现:先断开开关S1,灯泡熄灭，风扇继续转动；再断开开关S2,风扇才停止转动，若只闭合开关S1,灯泡不亮。
如答图W16-5所示。
6. 小明家正在进行新房装修,需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔，他设计了如W16-6图所示的电路。请把楼梯灯和USB接口正确接入电路。
如答图W16-6所示。
7. 如图W16-7所示，请将图中的“光控开关”“声控开关”“灯泡（220 V 40 W)”“LED指示灯(电阻远大于灯泡电阻)”，用笔画线代替导线正确连入电路中,设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路,同时灯泡亮时，LED指示灯不亮；灯泡不亮时，LED指示灯亮。
如答图W16-7所示。
8. 如图W16-8所示，甲图是插线板，请将乙图的内部电路连接完整，并接入家庭电路。要求：在开关断开时插线板上的指示灯不发光，两插座都不能提供工作电压；在开关闭合时指示灯发光，两插座都能提供220 V工作电压，若指示灯损坏，开关闭合时两插座也能提供工作电压。
如答图W16－8所示。
9. （2021广东)图W16-9所示为电冰箱工作时的部分电路示意图。电冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整,并符合安全用电原则。
如答图W16-9所示。
