第五章章末复习

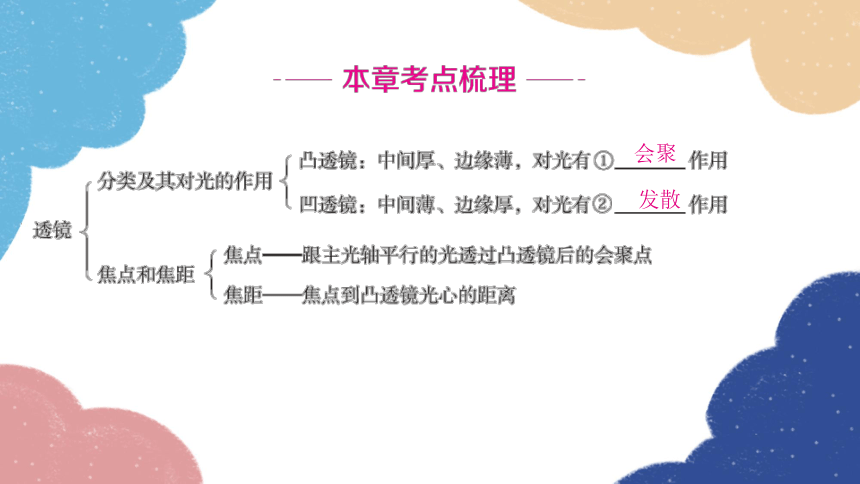

发散
会聚

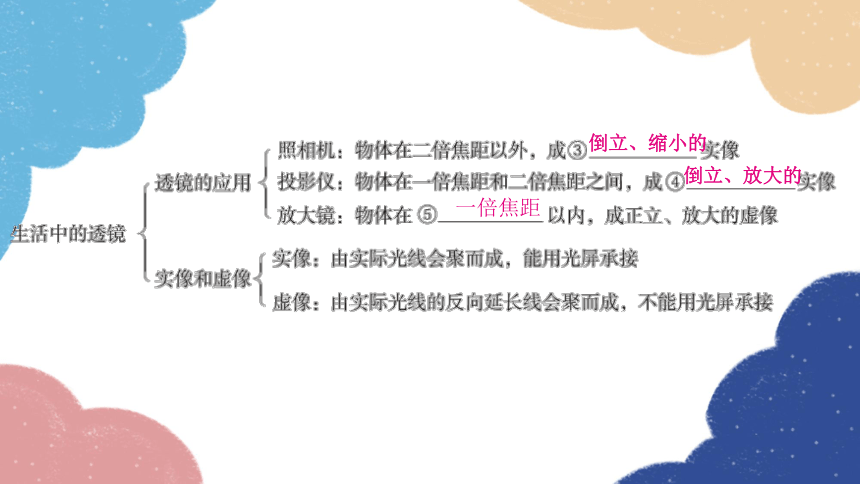

一倍焦距
倒立、放大的
倒立、缩小的

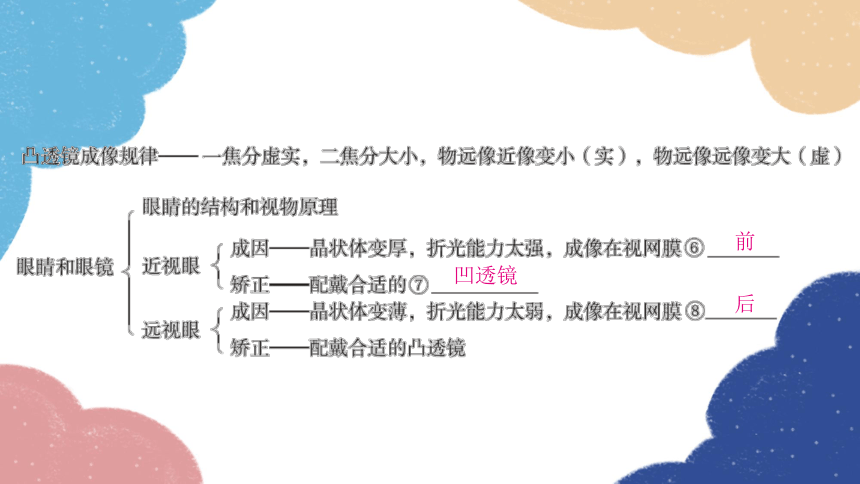

后
凹透镜
前
倒立、缩小的
倒立、放大的

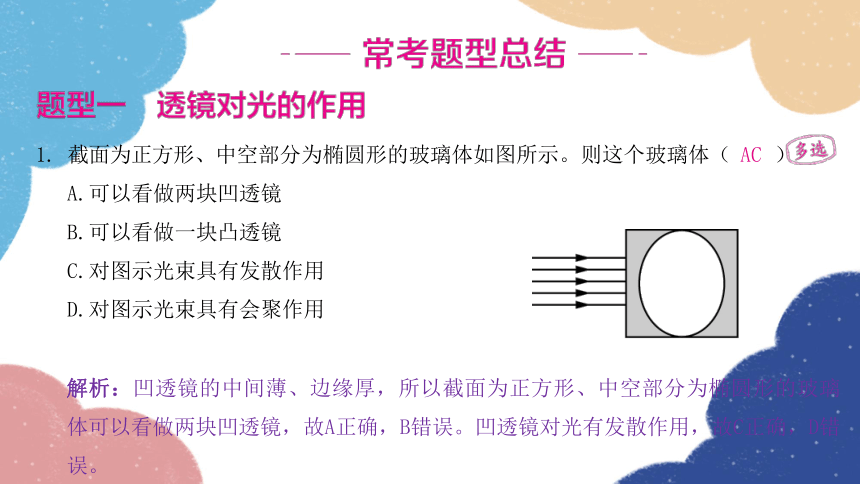

1. 截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（ ）
A.可以看做两块凹透镜
B.可以看做一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
解析：凹透镜的中间薄、边缘厚，所以截面为正方形、中空部分为椭圆形的玻璃体可以看做两块凹透镜，故A正确，B错误。凹透镜对光有发散作用，故C正确，D错误。
AC
解析：
用行车记录仪拍摄录像时，录像机的原理和照相机相同，镜头用的是凸透镜，物体在凸透镜的二倍焦距以外，故A正确，B、D错误。人的肉眼是不能直接观察到红外线的，故C错误。
A

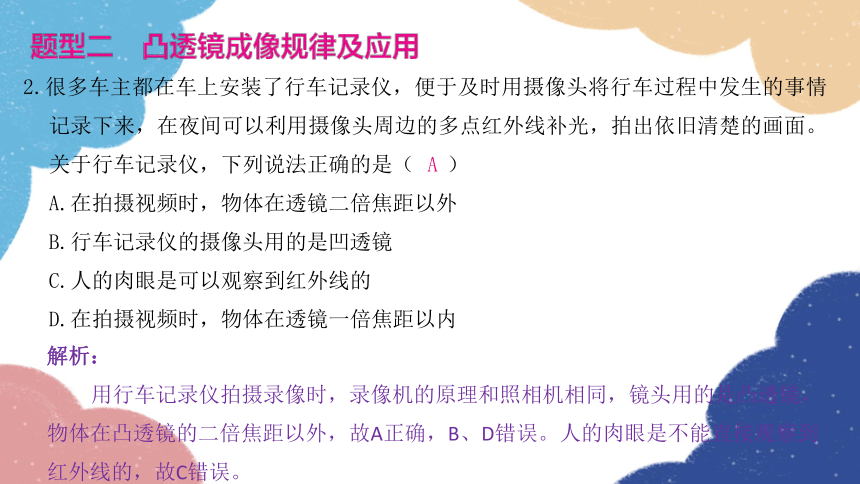

2.很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面。关于行车记录仪，下列说法正确的是（ ）
A.在拍摄视频时，物体在透镜二倍焦距以外
B.行车记录仪的摄像头用的是凹透镜
C.人的肉眼是可以观察到红外线的
D.在拍摄视频时，物体在透镜一倍焦距以内
解析：
由凸透镜成像规律可知，在光屏上成倒立、等大的像时，物距等于像距，都等于二倍焦距，故可知此凸透镜的焦距为13 cm。若将蜡烛移到凸透镜前10 cm处，此时蜡烛在一倍焦距内，成正立、放大的虚像，虚像不能用光屏承接，故D正确。
D

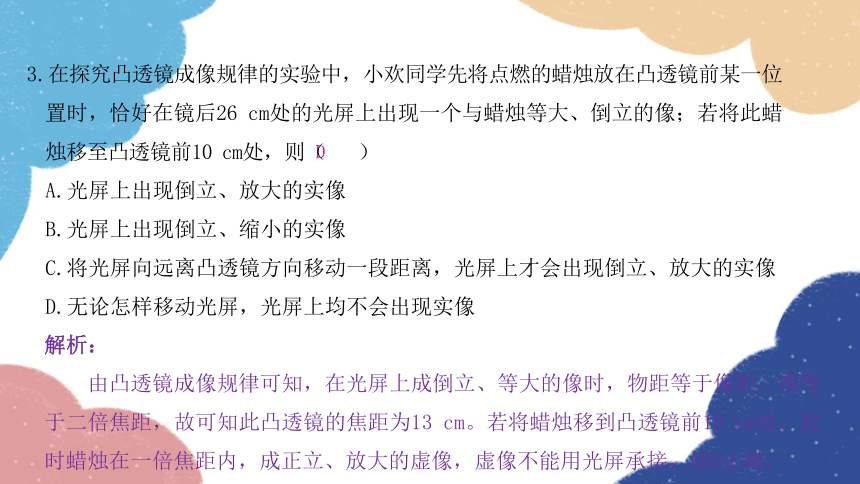

3.在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26 cm处的光屏上出现一个与蜡烛等大、倒立的像；若将此蜡烛移至凸透镜前10 cm处，则（ ）
A.光屏上出现倒立、放大的实像
B.光屏上出现倒立、缩小的实像
C.将光屏向远离凸透镜方向移动一段距离，光屏上才会出现倒立、放大的实像
D.无论怎样移动光屏，光屏上均不会出现实像

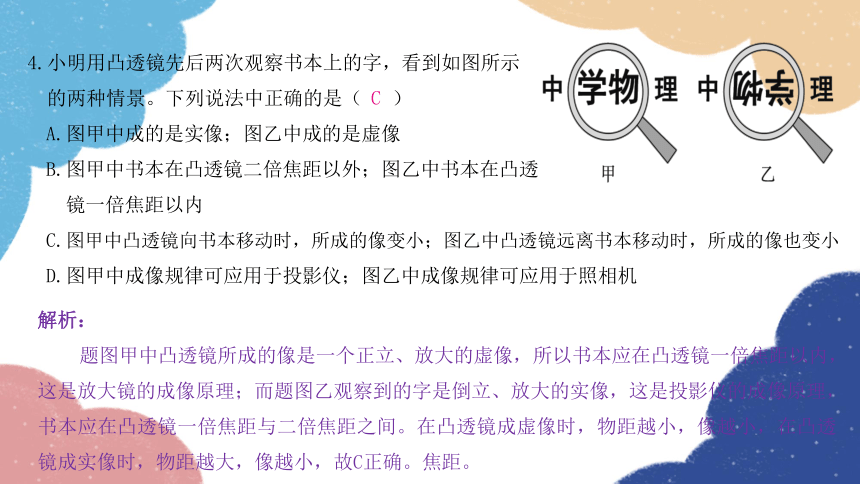

4.小明用凸透镜先后两次观察书本上的字，看到如图所示
的两种情景。下列说法中正确的是（ ）
A.图甲中成的是实像；图乙中成的是虚像
B.图甲中书本在凸透镜二倍焦距以外；图乙中书本在凸透
镜一倍焦距以内
C.图甲中凸透镜向书本移动时，所成的像变小；图乙中凸透镜远离书本移动时，所成的像也变小
D.图甲中成像规律可应用于投影仪；图乙中成像规律可应用于照相机
解析：
题图甲中凸透镜所成的像是一个正立、放大的虚像，所以书本应在凸透镜一倍焦距以内，这是放大镜的成像原理；而题图乙观察到的字是倒立、放大的实像，这是投影仪的成像原理，书本应在凸透镜一倍焦距与二倍焦距之间。在凸透镜成虚像时，物距越小，像越小，在凸透镜成实像时，物距越大，像越小，故C正确。焦距。
C
5.蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路。下
列说法正确的是（ ）
A.小红画的光路正确
B.透镜成的是虚像
C.透镜的焦距小于10 cm
D.透镜的焦距大于20 cm
解析：
如题图，物距u=20 cm，成倒立、缩小的像，根据凸透镜成像规律，则u>2f，所以焦距f<10 cm，即焦点在右侧10 cm刻度线的左侧，由于平行于主光轴的光线经凸透镜折射后经过焦点，所以折射后的光线不可能经过20 cm刻度线，故A、D错误，C正确。根据凸透镜成像规律知，凸透镜成的倒立、缩小的像一定是实像，故B错误。
C
6.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图像如图所示。图线
中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正
确的是（ ）
A.蜡烛处于A点时，成倒立、缩小的实像
B.蜡烛处于B点时，成倒立、放大的实像
C.蜡烛从B移动到C的过程中，所成的像逐渐变大
D.透镜的焦距是10 cm
解析：
由题图像知，蜡烛在B点时，u=v=2f=20 cm，所以凸透镜的焦距f=10 cm，此时成倒立、等大的实像，故B错误，D正确。当蜡烛在A点时，由图像可知，2 f>u>f，成倒立、放大的实像，故A错误。将蜡烛从B移动到C的过程中，物距变大，像距变小，同时像变小，故C错误。
D
7.如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10 cm，蜡烛放在A处，位
于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移
动光屏再次得到清晰的像。关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关
系，正确的是（ ）
A.向右移动光屏，L屏B.向左移动光屏，L屏C.向左移动光屏，L屏>L烛
D.向右移动光屏，L屏>L烛
解析：
将蜡烛放在A处时，此时的物距大于二倍焦距，光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，物距等于二倍焦距，光屏上得到清晰的等大像，像变大，则像距变大，光屏应向右移动；在物距大于像距时，蜡烛移动的距离要大于像移动的距离，即L屏< L烛。故A正确。
A
8.图是装有水的圆柱形玻璃杯。将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖
指向左侧，此时成像为正立、　 　的虚像。如果将铅笔由靠近玻璃杯的位置向远
处慢慢移动，你会看到笔尖指向　 　侧。
解析：
题图中装有水的玻璃杯相当于一个凸透镜，将铅笔靠近玻璃杯的后面，此时物距uf时，成倒立的实像，即看到笔尖指向右侧。
右
放大
9.“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够将衣
服的背面展示出来，如图所示。摄像头相当于一个　 　镜，顾客到摄像头的距离
应在　 　的范围，成　 　（选填“倒立”或“正立”）的实像。
解析：摄像头和照相机镜头的原理相同，都是一个凸透镜，摄像头成倒立、缩小的实像。此时物距要大于凸透镜的二倍焦距。
倒立
大于二倍焦距
凸透
10.对图中四幅图阐述正确的是（ ）
A.图甲近视眼成像在视网膜前，用凸透镜矫正
B.图乙远视眼成像在视网膜后，用凹透镜矫正
C.图丙显微镜的目镜相当于放大镜，物镜相当于投影仪的
镜头
D.图丁天文望远镜的目镜相当于投影仪，物镜相当于照相
机的镜头
解析：
由题图甲可知，像成在视网膜的前方，故该眼睛是近视眼，近视眼是由于晶状体曲度过大，聚光能力过强，应戴凹透镜，使光线推迟会聚。题图乙中像成在视网膜的后面，该眼睛是远视眼，远视眼应该戴凸透镜进行矫正。显微镜的物镜相当于投影仪的镜头，成放大的实像，目镜成放大的虚像；望远镜中物镜的作用是使远处的物体成倒立、缩小的实像，这个倒立、缩小的实像正好落在目镜焦距之内的位置，目镜再对这个像进行放大。故C正确，A、B、D错误。
C
11. 如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。拿一副近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作不可行的是（ ）
A. 将蜡烛远离凸透镜
B. 将光屏远离凸透镜
C. 将光屏靠近凸透镜
D. 将光屏和蜡烛同时远离凸透镜
解析：
近视镜片属于凹透镜，凹透镜对光有发散作用，有近视镜片时，凸透镜所成的像会后移；拿走近视镜片后，蜡烛烛焰的像成在光屏的前面，即凸透镜所成的清晰的像应该在光屏和透镜之间，所以应将光屏向靠近透镜方向移动或将蜡烛靠近凸透镜，才能得到清晰的烛焰的像。故C正确，不符合题意，A、B、D错误，符合题意。
ABD
12.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：
　 　（选填“甲透镜”或“乙透镜”）是凹透镜，可用于　 　（选填“近
视”或“远视”）眼的矫正。
解析：
从题中光路图可知，激光经过甲透镜后光线变得比原来会聚了，所以甲透镜是会聚透镜，即凸透镜；而激光经过乙透镜后光线变得比原来发散了，所以乙透镜为发散透镜，即凹透镜，它可以用来矫正近视眼。
近视
乙透镜
13.在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm。蜡烛、透镜和光屏
的位置如图所示。
（1）图中光屏上成一清晰的像，该像是倒立、　 　（选填“放大”“等大”或
“缩小”）的实像。
解析：（1）由题图可知，物距u=50 cm-30 cm=20 cm，像距v=70 cm-50 cm= 20 cm，v=u，所以成倒立、等大的实像。
等大
13.在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm。蜡烛、透镜和光屏
的位置如图所示。
（2）图中保持蜡烛的位置不变，将透镜移到60 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向　 　（选填“左”或“右”）移动。

右
13.在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm。蜡烛、透镜和光屏
的位置如图所示。
（3）图中保持透镜位置不变，将蜡烛移到45 cm刻度线处，移动光屏　 　承接到像。把光屏放在蜡烛的左侧，移动光屏　 　承接到像。（均选填“能”或 “不能”）
解析：
（3）凸透镜位置不动，将蜡烛移到45 cm刻度线处，物距u=50 cm-45 cm=
5 cm，小于焦距，成正立、放大的虚像，不管光屏在左侧还是在右侧，移动光屏
都不能承接到像。
不能
不能
13.在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10 cm。蜡烛、透镜和光屏
的位置如图所示。
（4）图中将一个眼镜片放在透镜和蜡烛之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是　 （选填“近视”或“远视”）眼镜的镜片。
解析：
（4）将眼镜片放在透镜和蜡烛之间，需要将光屏向左移动，光屏上才能再次呈现清晰的像，说明该镜片对光有会聚作用，故放置的是凸透镜；凸透镜是远视眼镜的镜片。
远视
14.图是小芊同学做“探究凸透镜成像规律”实验的装置。
（1）当蜡烛位于图中的B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为　 　cm。
解析：（1）根据题图中数据可知，u=v=20 cm，则可知20 cm=2f，f=10 cm。
10
14.图是小芊同学做“探究凸透镜成像规律”实验的装置。
（2）紧接着，小芊用不透明的硬纸板挡住凸透镜的下半部分，发现光屏上呈现的像是　 　（选填“完整”或“不完整”）的。
解析：（2）挡住透镜下半部分，上半部分仍能折射光线成像，所以光屏上所成的像是完整的，只是会聚光线比原来变少，像变暗了。
完整
14.图是小芊同学做“探究凸透镜成像规律”实验的装置。
（3）小芊同学把蜡烛往右移动5 cm，光屏上的像变得模糊。要使像变清晰，光屏应向　 （选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、　 （选 填“放大”“等大”或“缩小”）的实像。
解析：
（3）小芊同学把蜡烛往右移动5 cm，物距u=20 cm-5 cm=15 cm，在一倍焦距和二倍焦距之间，像成在二倍焦距以外，故要使像变清晰，光屏应向右适当移动，此时光屏上的像应该是倒立、放大的实像。
放大
右
