2022—2023学年物理人教版九年级全一册第15章 电流和电路 同步训练题含答案

2022—2023学年物理人教版九年级全一册第15章 电流和电路 同步训练题含答案

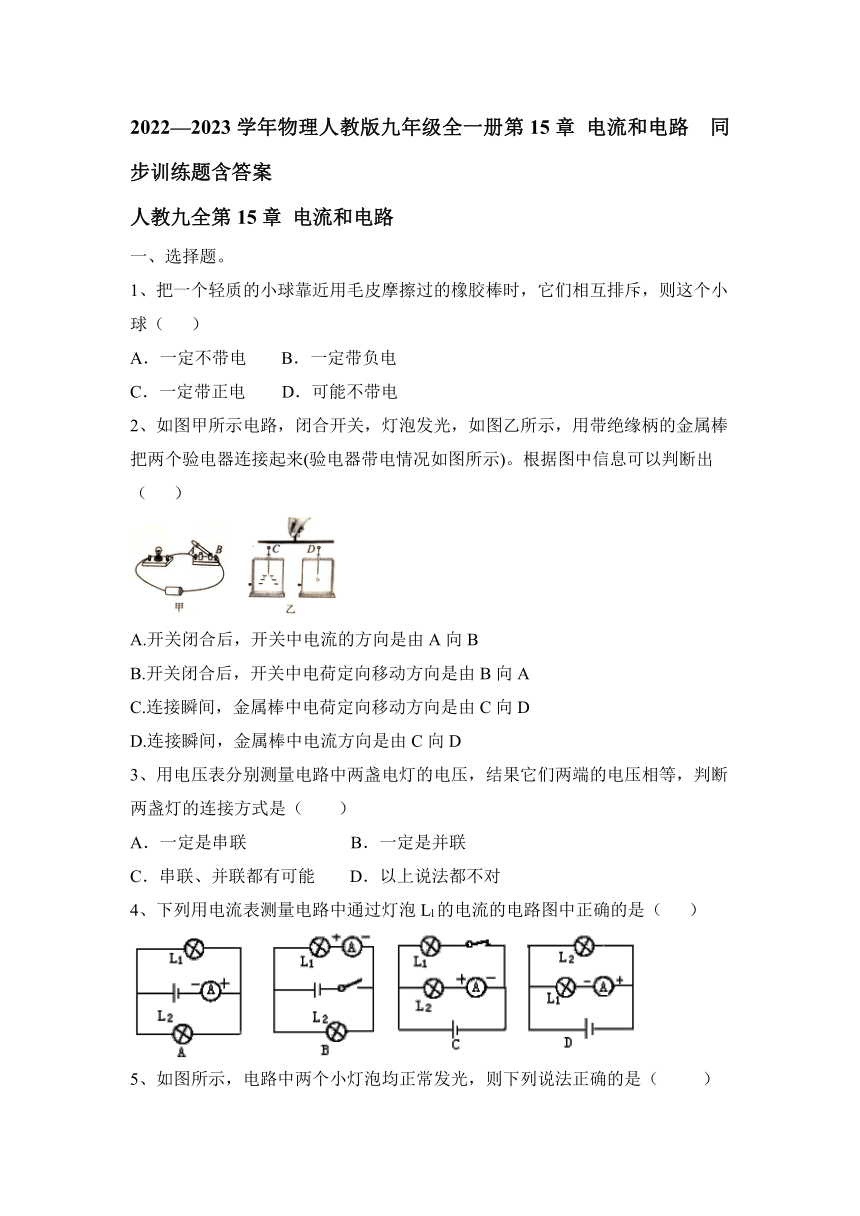

人教九全第15章 电流和电路
一、选择题。
1、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
2、如图甲所示电路，闭合开关，灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示)。根据图中信息可以判断出（ ）
A.开关闭合后，开关中电流的方向是由A向B
B.开关闭合后，开关中电荷定向移动方向是由B向A
C.连接瞬间，金属棒中电荷定向移动方向是由C向D
D.连接瞬间，金属棒中电流方向是由C向D
3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
4、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）

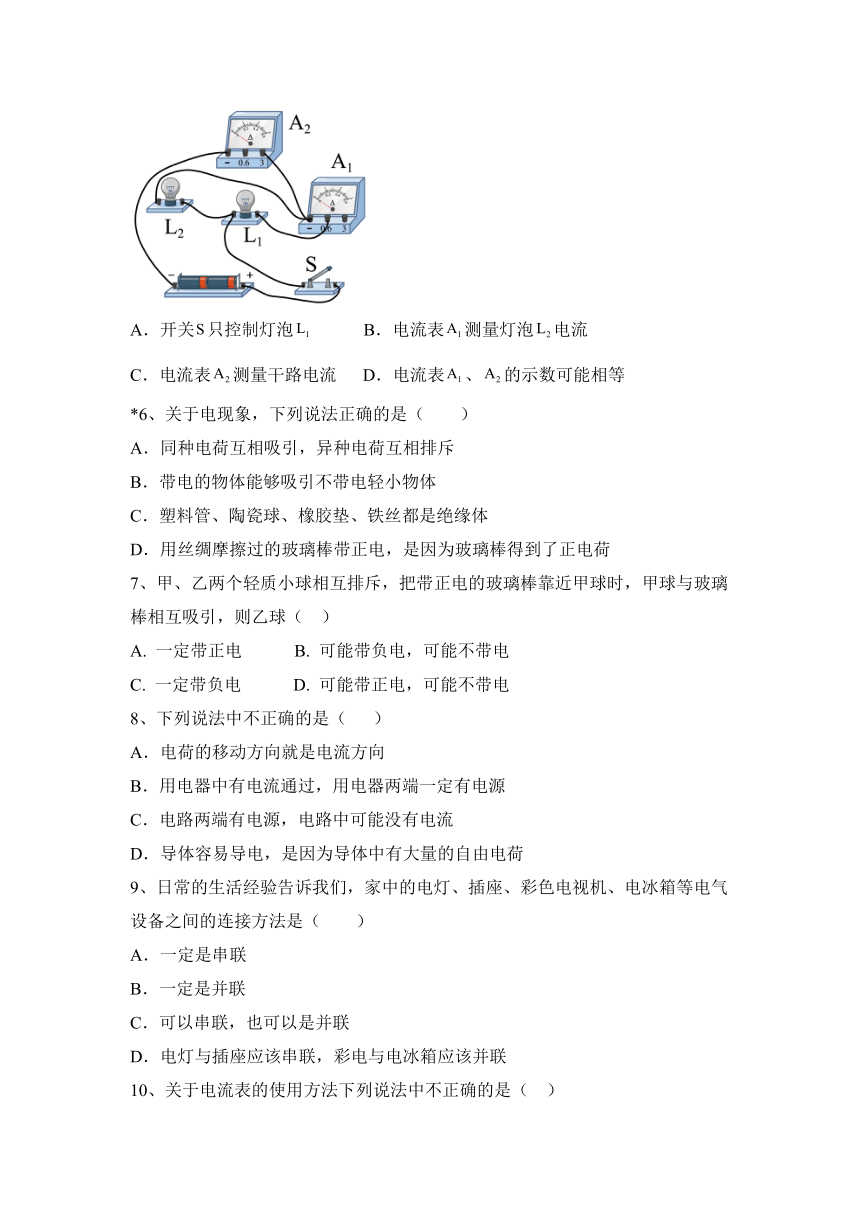

5、如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
*6、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
7、甲、乙两个轻质小球相互排斥，把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A. 一定带正电 B. 可能带负电，可能不带电
C. 一定带负电 D. 可能带正电，可能不带电
8、下列说法中不正确的是（ ）
A．电荷的移动方向就是电流方向
B．用电器中有电流通过，用电器两端一定有电源
C．电路两端有电源，电路中可能没有电流
D．导体容易导电，是因为导体中有大量的自由电荷
9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（　　）
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
10、关于电流表的使用方法下列说法中不正确的是（）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极

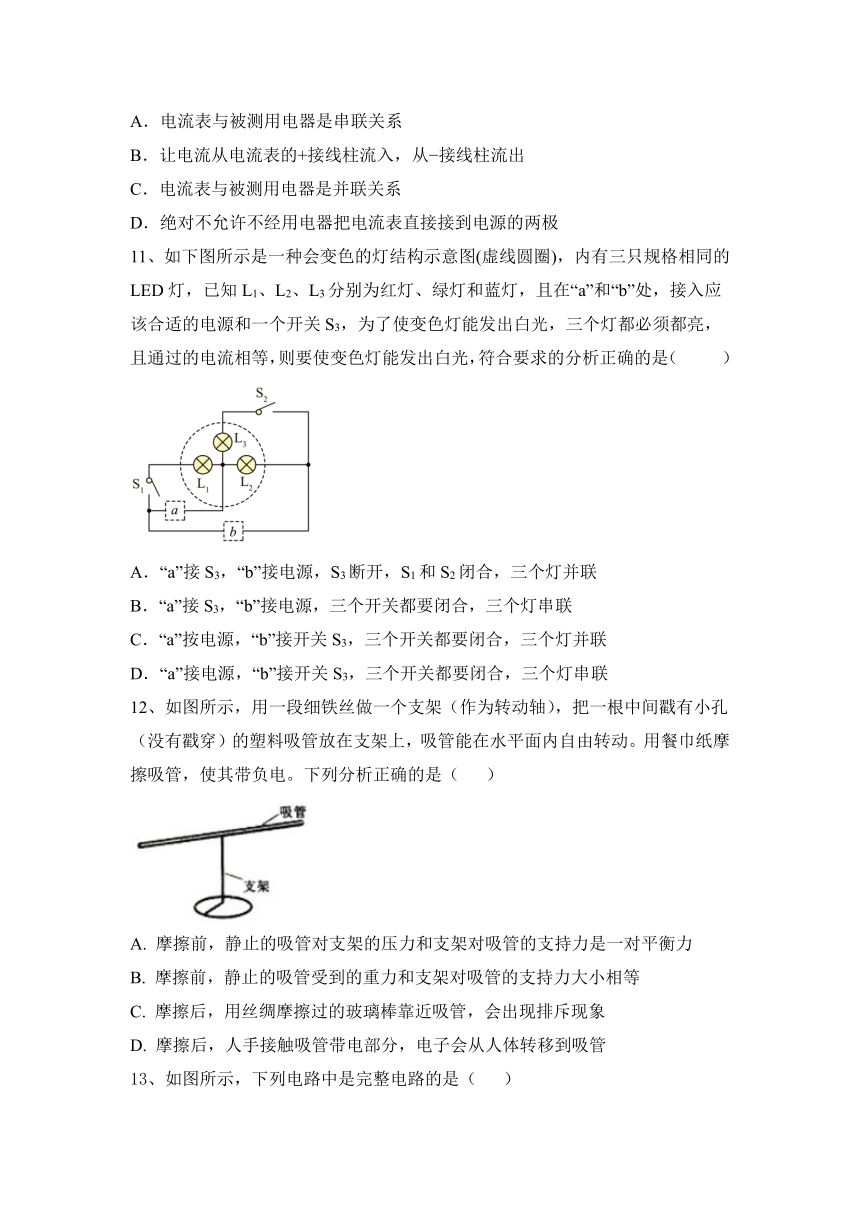

11、如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
12、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（ ）
A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管
13、如图所示，下列电路中是完整电路的是（ ）
A 　　B
C 　D
14、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（　　）
A．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁
15、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
16、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
二、填空题。

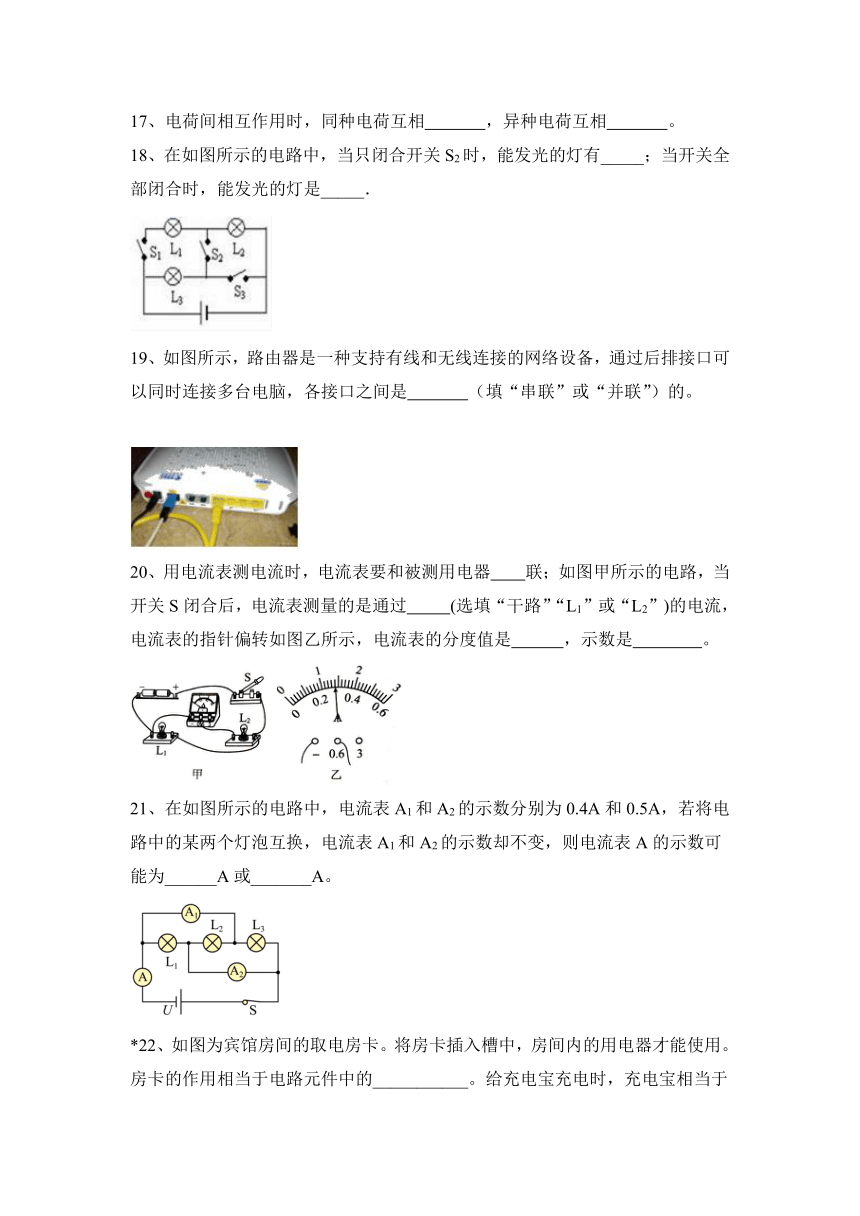

17、电荷间相互作用时，同种电荷互相 ，异种电荷互相 。
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
19、如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是　 　（填“串联”或“并联”）的。
20、用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
21、在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
*22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
23、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）。
24、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
25、如图所示，要使两灯串联，应闭合开关　 　，闭合开关S1和S3，两灯　 　联；为了避免短路，不能同时闭合开关　 　。
三、作图题。
26、小军国庆期间坐火车从利川去北京旅游，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关 （电源、导线的连接情况隐藏在盒内），如图所示。小组讨论判断L1、L2两小灯泡是如何连接的方案如下。
第一小组方案是：若闭合开关，两只小灯泡都亮，断开开关，两灯泡又都熄灭。则L1、L2是串联。
第二小组方案是：拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。
（1）请你任选择一个小组方案进行评价：选择第　 　小组，方案是　 　（正确/错误），判断的依据是　 　；
（2）经过检验，这两只灯泡确实是串联的，在老师闭合开关的时候，细心的同学发现灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。在不增加其它器材的条件下，请你通过实验证实该同学的判断是错误的。你的做法是　 　。
28、小明进行了“探究电路中电流特点”的实验，
（一）如图所示是小明“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格是______ （选填“相同”或“不相同”）的。连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是______；
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（2）上表是小明同学实验中的一组数据，造成这种错误的原因是______；
（二）如图甲是小明“探究并联电路电流特点”的实物电路
实验次数 A3处的电流/A A2处的电流/A A1处的电流/A
1 0.2 0.1 0.3
2 0.2 0.2 0.4
3 0.2 0.5
（1）连接实物电路的过程中， 开关应处于______ （选填“断开”或“闭合”）状态；
（2）已知各电路元件、连接情况均完好， 闭合开关前， 发现电流表 A 的指针在如图乙所示的位置处， 可能的原因是______ ；
（3）更正上述问题后， 小明随即仔细检查， 发现电路有不当之处。请你在图甲中有一根导线连接，请在错误的导线上打“×”， 并用笔画线代替导线将电路连接正确；（____）
（4）电路连接正确后，闭合开关， 小明发现两个并联的小灯泡一个很亮， 一个发光微弱， 造成这种现象的原因可能是______；
A．发光微弱的小灯泡的灯丝断了
B．两个小灯泡的规格不同
C．发光微弱的小灯泡被短路
（5）在实验中，小明经过调整多次测量， 将得到的数据记录在下表中，其中第三次测量时，电流表A2的示数如图丙所示， 并将数据填入表中，根据表格中的数据， 可得到并联电路的电流特点：并联电路中，______ 。
2022—2023学年物理人教版九年级全一册第15章 电流和电路 同步训练题含答案
人教九全第15章 电流和电路
一、选择题。
1、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（ ）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
【答案】B
2、如图甲所示电路，闭合开关，灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来(验电器带电情况如图所示)。根据图中信息可以判断出（ ）
A.开关闭合后，开关中电流的方向是由A向B
B.开关闭合后，开关中电荷定向移动方向是由B向A
C.连接瞬间，金属棒中电荷定向移动方向是由C向D
D.连接瞬间，金属棒中电流方向是由C向D
【答案】C
3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
【答案】C
4、下列用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（ ）
【答案】B
5、如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
【答案】C
*6、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
【答案】B
7、甲、乙两个轻质小球相互排斥，把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（ ）
A. 一定带正电 B. 可能带负电，可能不带电
C. 一定带负电 D. 可能带正电，可能不带电
【答案】C
8、下列说法中不正确的是（ ）
A．电荷的移动方向就是电流方向
B．用电器中有电流通过，用电器两端一定有电源
C．电路两端有电源，电路中可能没有电流
D．导体容易导电，是因为导体中有大量的自由电荷
【答案】A
9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（　　）
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
【答案】B
10、关于电流表的使用方法下列说法中不正确的是（）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
【答案】C
11、如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的分析正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
【答案】C
12、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（ ）
A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管
【答案】B
13、如图所示，下列电路中是完整电路的是（ ）
A 　　B
C 　D
【答案】D
14、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（　　）
A．甲、丙 B．乙、丁 C．甲、丁 D．丙、丁
【答案】C
15、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
【答案】A
16、连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2的电阻不同 B．电流表的缘故
C．导线有电阻 D．灯泡L1和L2在电路中的位置
【答案】B
二、填空题。
17、电荷间相互作用时，同种电荷互相 ，异种电荷互相 。
【答案】排斥；吸引
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
【答案】L2和L3 L1和L3
19、如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是　 　（填“串联”或“并联”）的。
【答案】并联。
20、用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
【答案】串 L2 0.02 0.28
21、在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
【答案】0.7 0.65
*22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】开关 用电器 电源
23、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）。
【答案】玻璃棒吸引碎纸屑 吸引轻小物体 蓬松
24、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
【答案】电源 电 通路
25、如图所示，要使两灯串联，应闭合开关　 　，闭合开关S1和S3，两灯　 　联；为了避免短路，不能同时闭合开关　 　。
【答案】S2，并，S3 S2
三、作图题。
26、小军国庆期间坐火车从利川去北京旅游，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
【答案及解析】当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门（开关）同时控制电路，应将两个开关和灯泡串联连接，如下图所示：
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关 （电源、导线的连接情况隐藏在盒内），如图所示。小组讨论判断L1、L2两小灯泡是如何连接的方案如下。
第一小组方案是：若闭合开关，两只小灯泡都亮，断开开关，两灯泡又都熄灭。则L1、L2是串联。
第二小组方案是：拧下一只小灯泡，闭合开关，若另一只小灯泡不发光，则L1、L2是串联；若另一只小灯泡发光，则L1、L2是并联。
（1）请你任选择一个小组方案进行评价：选择第　 　小组，方案是　 　（正确/错误），判断的依据是　 　；
（2）经过检验，这两只灯泡确实是串联的，在老师闭合开关的时候，细心的同学发现灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。在不增加其它器材的条件下，请你通过实验证实该同学的判断是错误的。你的做法是　 　。
【答案及解析】（1）第一小组方案是：错误；不能断定这两只小灯泡是串联的。因为如果开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象；
第二小组方案是：正确；由于串联电路各用电器互相影响，并联电路各用电器互不影响。
（2）灯L1比L2亮些，并不是因为L1比L2更靠近电源正极的缘故。在不增加其他器材的条件下，能验证小华的判断是否正确的做法是将两只灯泡交换位置，再比较亮度，会发现，交换位置后，原先较亮的灯泡，依然较亮，说明与是否靠近电源的正极无关。
故答案为：（1）一（二）；错误（正确）；开关在干路上，同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象（串联电路各用电器互相影响，并联电路各用电器互不影响）；
（2）错误；将两只灯光交换位置，再比较亮度。
28、小明进行了“探究电路中电流特点”的实验，
（一）如图所示是小明“探究串联电路电流特点”的实验电路图。
（1）实验中，选择两个小灯泡的规格是______ （选填“相同”或“不相同”）的。连接好最后一根导线时，发现小灯泡都亮了，出现这种情况的原因是______；
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（2）上表是小明同学实验中的一组数据，造成这种错误的原因是______；
（二）如图甲是小明“探究并联电路电流特点”的实物电路
实验次数 A3处的电流/A A2处的电流/A A1处的电流/A
1 0.2 0.1 0.3
2 0.2 0.2 0.4
3 0.2 0.5
（1）连接实物电路的过程中， 开关应处于______ （选填“断开”或“闭合”）状态；
（2）已知各电路元件、连接情况均完好， 闭合开关前， 发现电流表 A 的指针在如图乙所示的位置处， 可能的原因是______ ；
（3）更正上述问题后， 小明随即仔细检查， 发现电路有不当之处。请你在图甲中有一根导线连接，请在错误的导线上打“×”， 并用笔画线代替导线将电路连接正确；（____）
（4）电路连接正确后，闭合开关， 小明发现两个并联的小灯泡一个很亮， 一个发光微弱， 造成这种现象的原因可能是______；
A．发光微弱的小灯泡的灯丝断了
B．两个小灯泡的规格不同
C．发光微弱的小灯泡被短路
（5）在实验中，小明经过调整多次测量， 将得到的数据记录在下表中，其中第三次测量时，电流表A2的示数如图丙所示， 并将数据填入表中，根据表格中的数据， 可得到并联电路的电流特点：并联电路中，______ 。
【答案】（一）（1）不相同 连接电路的过程中开关没有断开
（2）电流表的量程读错了
（二）（1）断开 （2）电流表未调零
（3）如图所示：
（4）B （5）干路中的电流等于各支路电流之和
