第三章 光和眼睛
复习课件

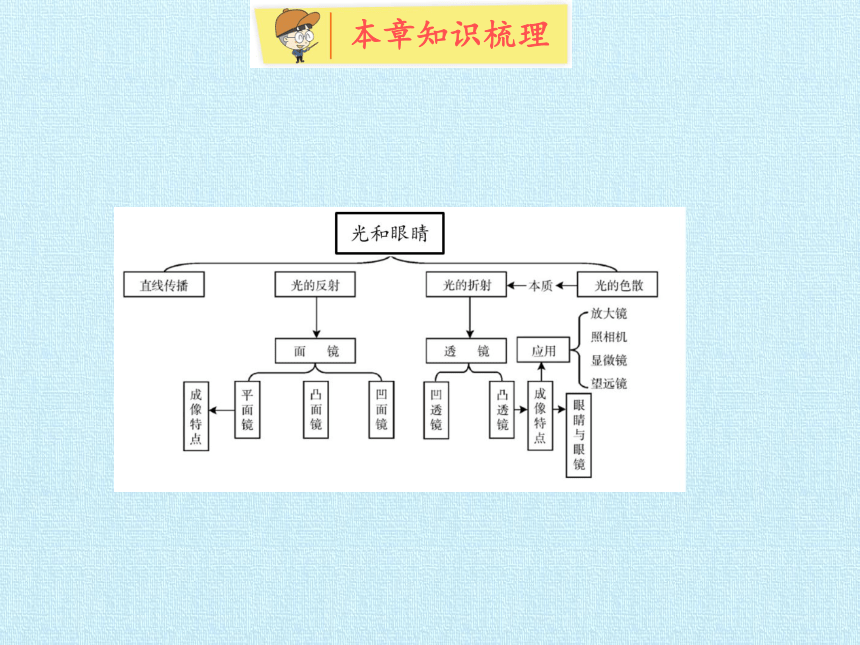

本章知识梳理
重难专题探究
专题一 利用平面镜成像规律作图
专题解读
（1）作图要点：
①物与像关于平面镜对称；
②平面镜在物点和像点连线的垂直平分线上；
③反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直；

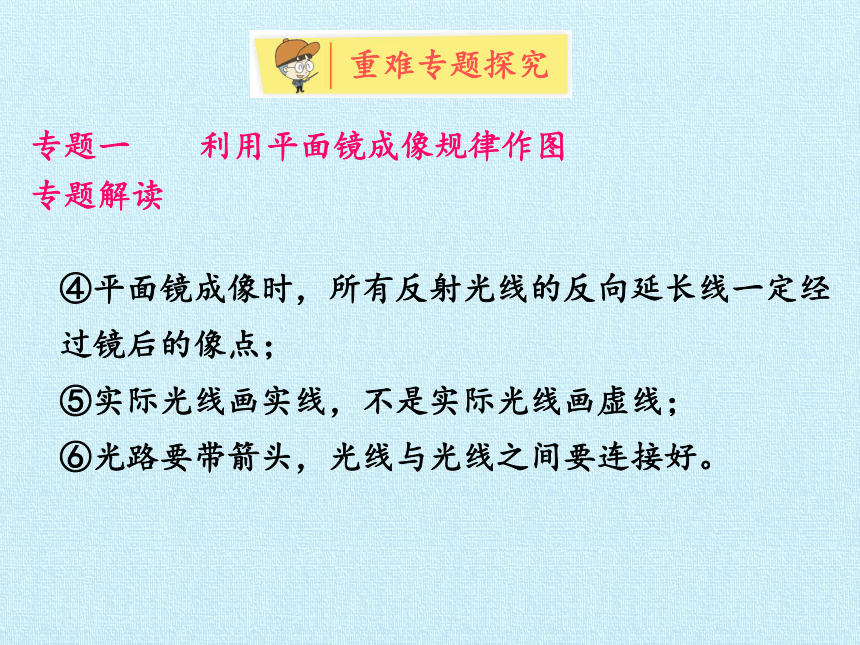

重难专题探究
专题一 利用平面镜成像规律作图
专题解读
④平面镜成像时，所有反射光线的反向延长线一定经过镜后的像点；
⑤实际光线画实线，不是实际光线画虚线；
⑥光路要带箭头，光线与光线之间要连接好。

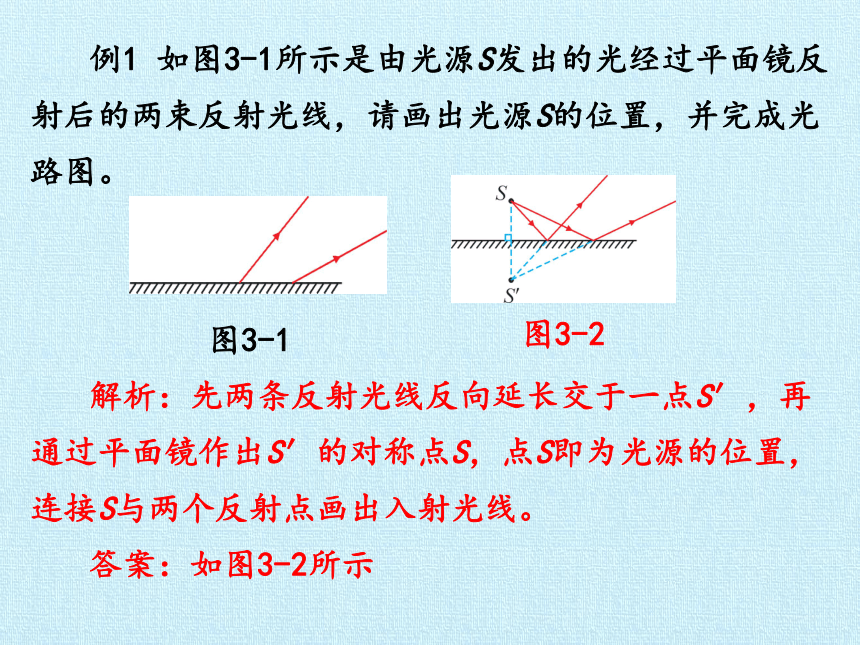

例1 如图3-1所示是由光源S发出的光经过平面镜反射后的两束反射光线，请画出光源S的位置，并完成光路图。
图3-1
解析：先两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，点S即为光源的位置，连接S与两个反射点画出入射光线。
答案：如图3-2所示
图3-2

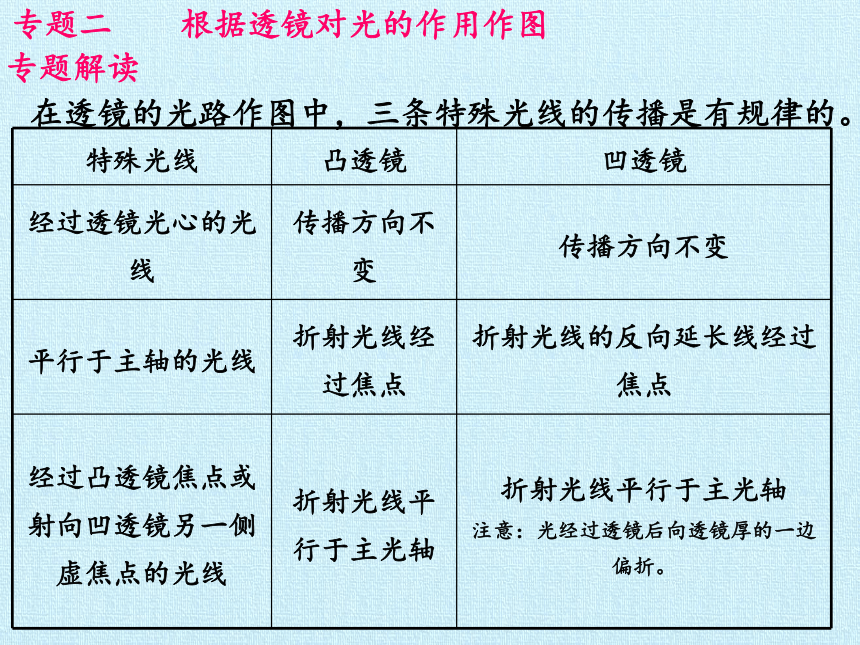

专题二 根据透镜对光的作用作图
专题解读
在透镜的光路作图中，三条特殊光线的传播是有规律的。
特殊光线 凸透镜 凹透镜
经过透镜光心的光线 传播方向不变 传播方向不变
平行于主轴的光线 折射光线经过焦点 折射光线的反向延长线经过焦点
经过凸透镜焦点或射向凹透镜另一侧虚焦点的光线 折射光线平行于主光轴 折射光线平行于主光轴
注意：光经过透镜后向透镜厚的一边偏折。

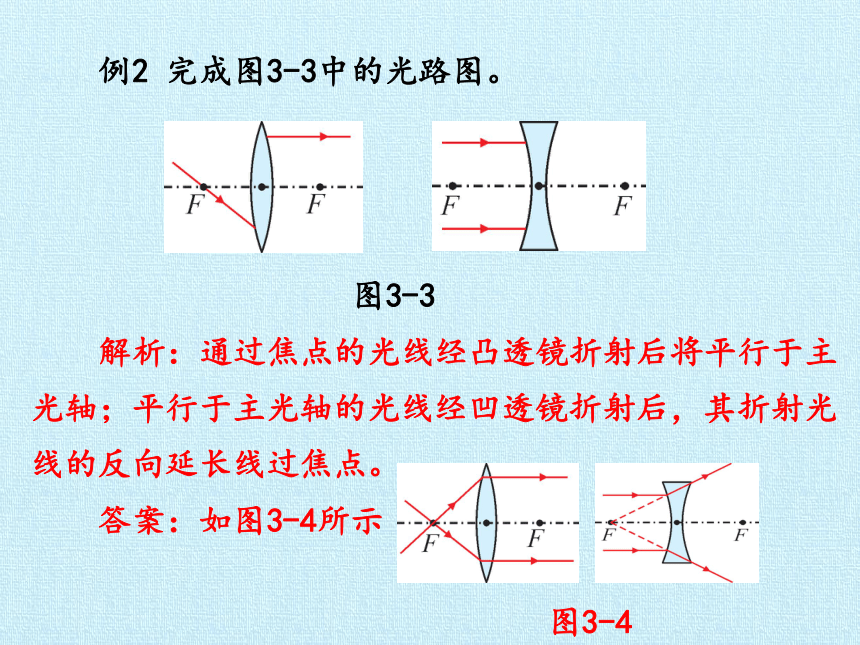

例2 完成图3-3中的光路图。
图3-3
解析：通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。
答案：如图3-4所示
图3-4

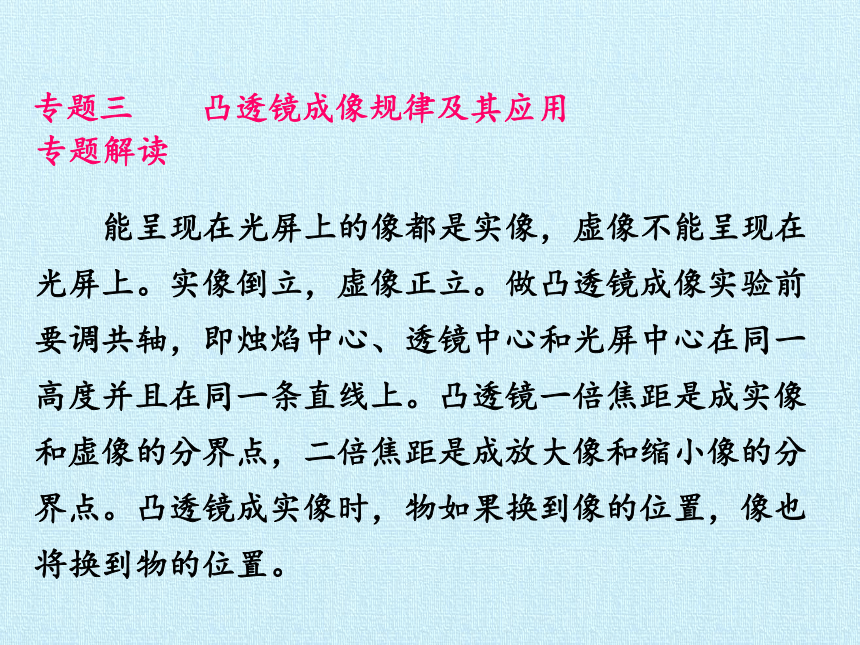

专题三 凸透镜成像规律及其应用
能呈现在光屏上的像都是实像，虚像不能呈现在光屏上。实像倒立，虚像正立。做凸透镜成像实验前要调共轴，即烛焰中心、透镜中心和光屏中心在同一高度并且在同一条直线上。凸透镜一倍焦距是成实像和虚像的分界点，二倍焦距是成放大像和缩小像的分界点。凸透镜成实像时，物如果换到像的位置，像也将换到物的位置。
专题解读

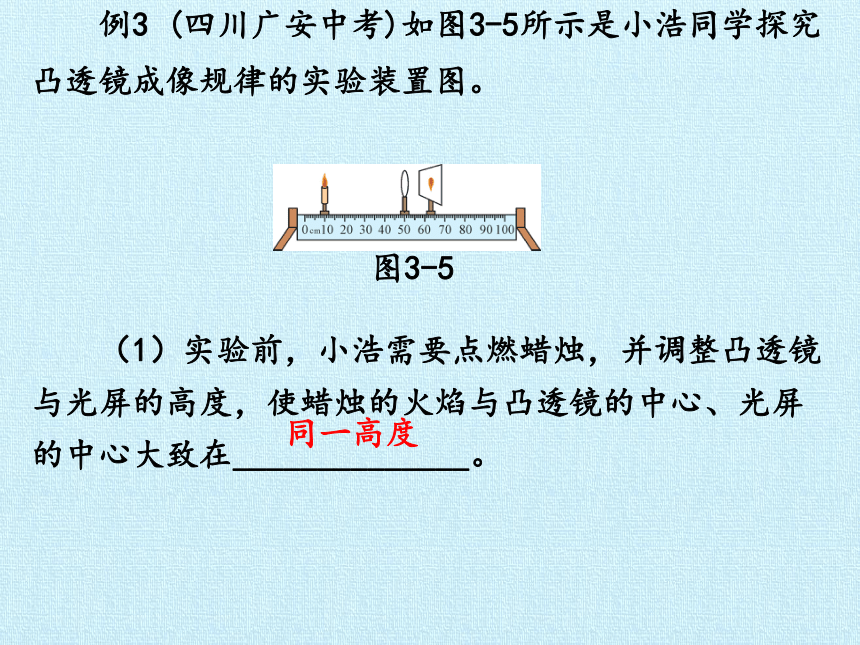

例3 (四川广安中考)如图3-5所示是小浩同学探究凸透镜成像规律的实验装置图。
（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛的火焰与凸透镜的中心、光屏的中心大致在______________。
图3-5
同一高度
（2）老师告诉他，凸透镜的焦距是10 cm。当他把蜡烛置于图中10 cm刻线处时，移动光屏，结果在凸透镜右侧大约63 cm刻线处获得了清晰的像。人们运用这条成像规律制造出了_______（填“照相机”“投影仪”或“放大镜”）。
照相机
（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像。你能解释一下所成像依旧清晰的原因吗？_____________________。
折射光路可逆
解析：（1）为了能使像成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度。（2）凸透镜的焦距是10 cm，在凸透镜右侧大约63 cm刻线处获得了清晰的像，此时像距v=63cm-50cm=13cm，即f＜v＜2f，而物距大于2倍焦距，凸透镜成倒立、缩小的实像，人们运用这条成像规律制造出了照相机。（3）当把蜡烛与光屏的位置互换时，因为光在折射时的光路是可逆的，所以光屏上还能出现清晰的像。
方法技巧盘点
方法一 等效替代法在平面镜成像实验中的应用
方法解读
在研究物理问题时，为了使物理问题简化，在保证效果不变的前提下，往往用一个物理量或物体来代替另外的物理量或物体，这种方法叫等效替代法。如在探究平面镜成像的实验中，不容易找到虚像的位置时，我们用了一个等长的蜡烛放在玻璃板后面移动，通过检验这个蜡烛与像能否重合，来判断物体和像的大小关系，并确定像的位置。
例4 在“探究平面镜成像特点”的实验中，作为平面镜的是_______。另外，还有两支完全相同的蜡烛A和B、火柴、白纸和________。
（1）将一块玻璃板竖直架在水平台上，点燃玻璃板前的蜡烛A，再拿一支没有点燃的相同蜡烛B，在玻璃板后面移动，直到跟前面那支蜡烛的像__________。
图3-6
玻璃板
刻度尺
重合
（2）所用刻度尺的作用是便于比较像与物的___________________关系。
（3）选取两段完全相同的蜡烛是为了比较像与物的__________关系。
大小
到平面镜
的距离
（4）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________（填“能”或“不能”）接收到蜡烛烛焰的像，所以平面镜所成的像是__________（填“虚”或“实”）像。
（5）小红将蜡烛逐渐远离玻璃板时，它的像________（填“变大”“变小”或“不变”）。
不能
虚
不变
解析：选择玻璃板代替平面镜便于确定像的位置，便于比较物像大小关系。另外，还有两支完全相同的蜡烛A和B、火柴、白纸和刻度尺。（1）将一块玻璃板竖直架在水平台上，点燃玻璃板前的蜡烛A，再拿一支没有点燃的相同蜡烛B，在玻璃板后面移动，直到跟前面那支蜡烛的像重合。（2）用刻度尺测量物像到平面镜之间的距离，比较物像到平面镜的距离关系。（3）选择两段相同的蜡烛便于比较物像的大小关系。（4）移去后面的蜡烛B，在像的位置放一光屏，光屏上不能接收到像，说明平面镜成虚像。（5）像与物大小相等，将蜡烛逐渐远离玻璃板时，它的像不变。
方法二 对称法
方法解读
在光学部分，如光的反射、平面镜的成像等都具有对称性，因此在解决与此相关的问题时，运用对称性往往能起到化繁为简的效果，在物理学中，我们把这种处理问题的方法叫作对称法。
例5 如图3-7所示，B为隧道中的一堵墙，S点有一激光器，请根据平面镜成像特点画出激光器发出的经平面镜MN反射后恰好经过A点的入射光线和其反射光线。
图3-7
解析：根据平面镜成像时像与物关于平面镜对称，作出S点的像S′，连接S′A，与MN相交于一点，这一点即为入射点O，OA即为反射光线，连接SO即为入射光线。
答案：如图3-8所示
图3-8
