第十三章
探究简单电路
13.4 探究串、并联电路中的电流
A
B
C

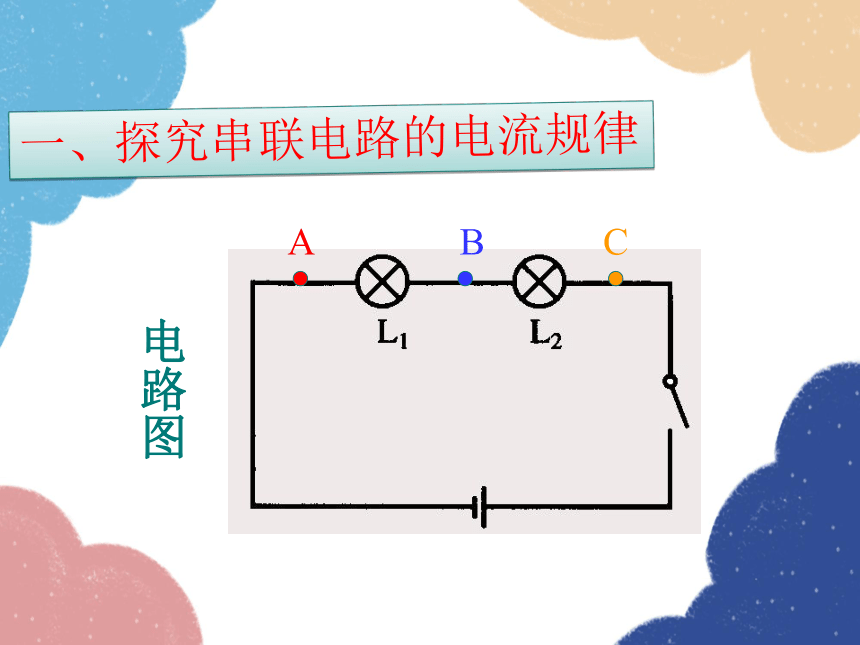

电路图
一、探究串联电路的电流规律
提出问题：
串联电路中各点的电流之间有什么关系？
A
B
C
猜想与假设：
串联电路中各点的电流可能相等

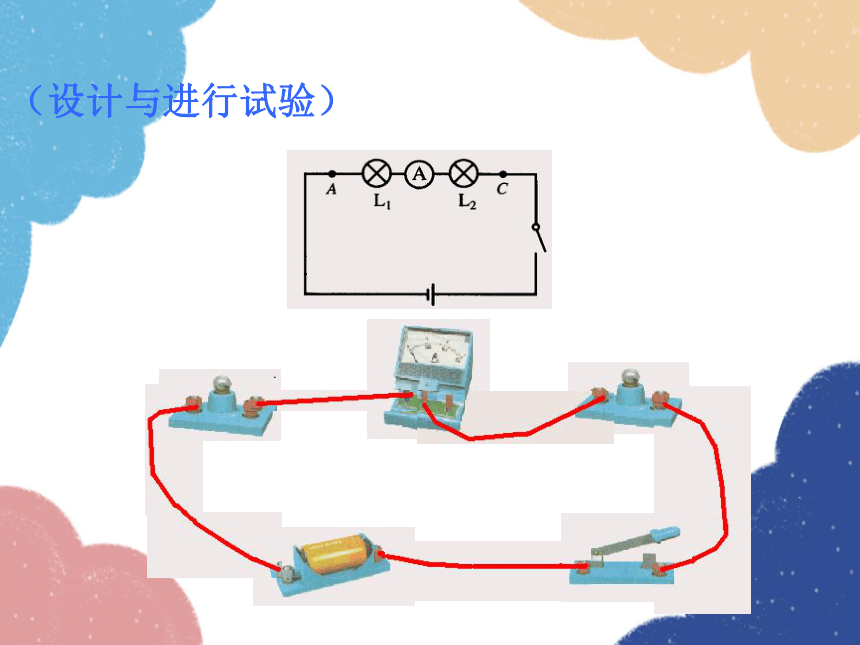

（设计与进行试验）

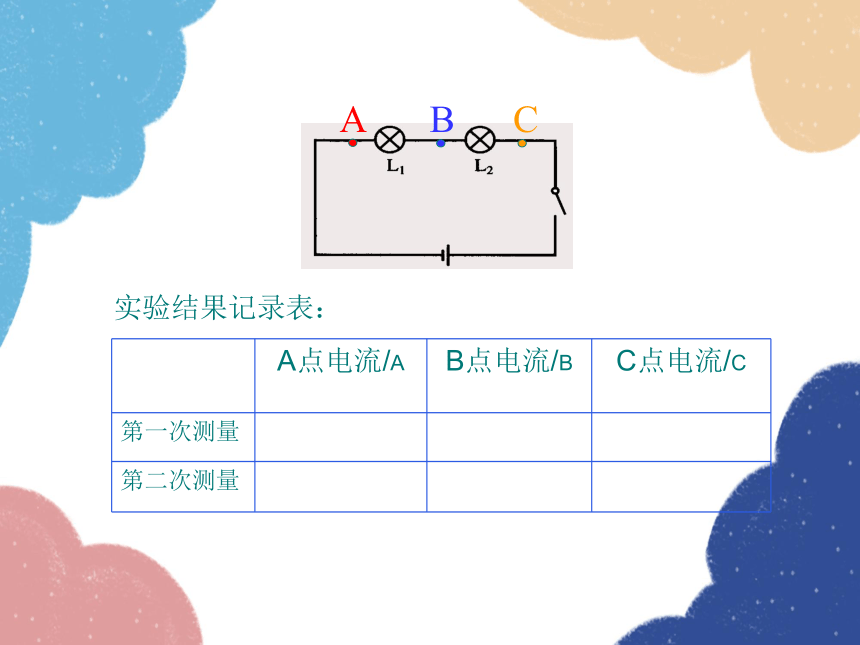

实验结果记录表：
A点电流/A B点电流/B C点电流/C
第一次测量
第二次测量
A
B
C

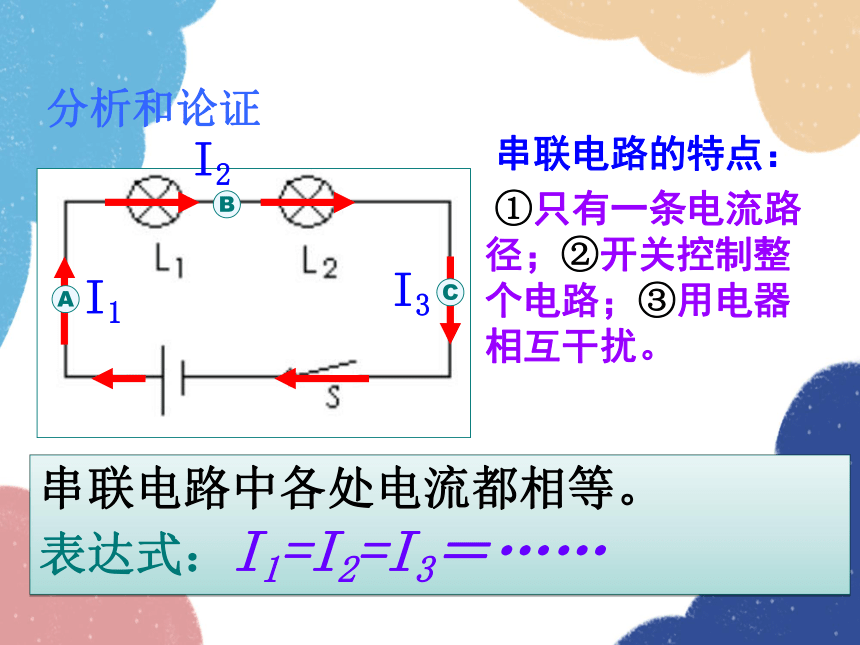

串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
I1
I2
I3
分析和论证

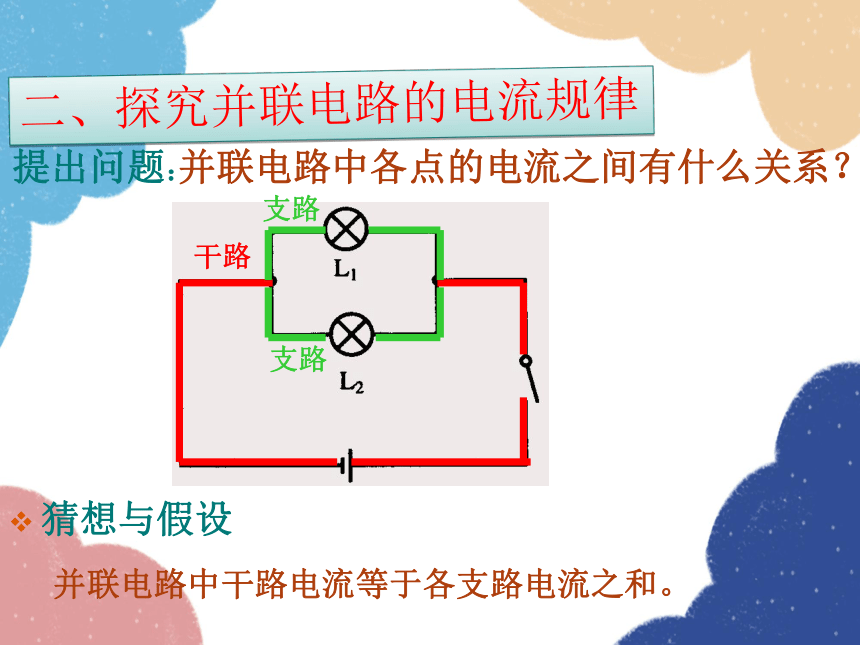

提出问题：
并联电路中各点的电流之间有什么关系？
干路
支路
支路
二、探究并联电路的电流规律
猜想与假设
并联电路中干路电流等于各支路电流之和。
-
+

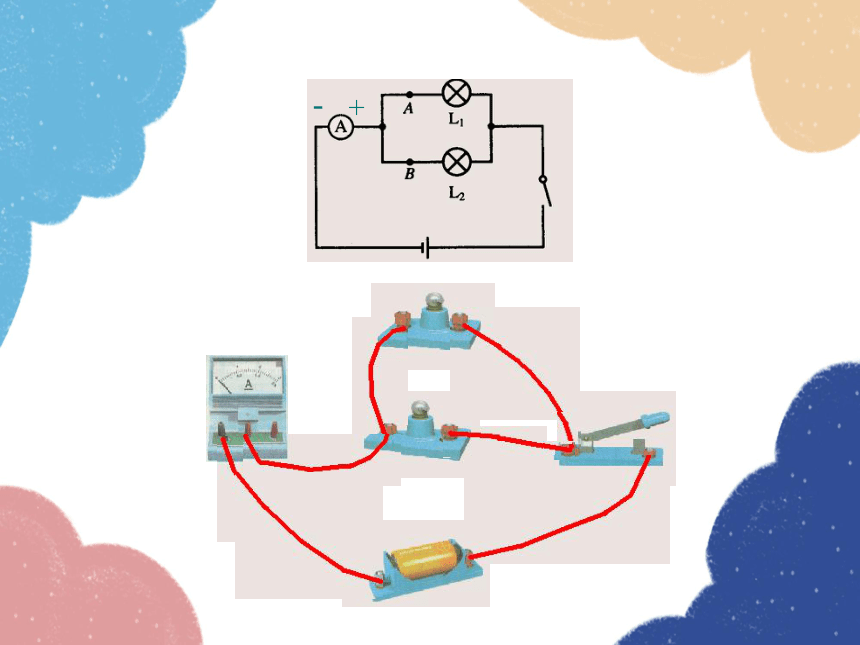

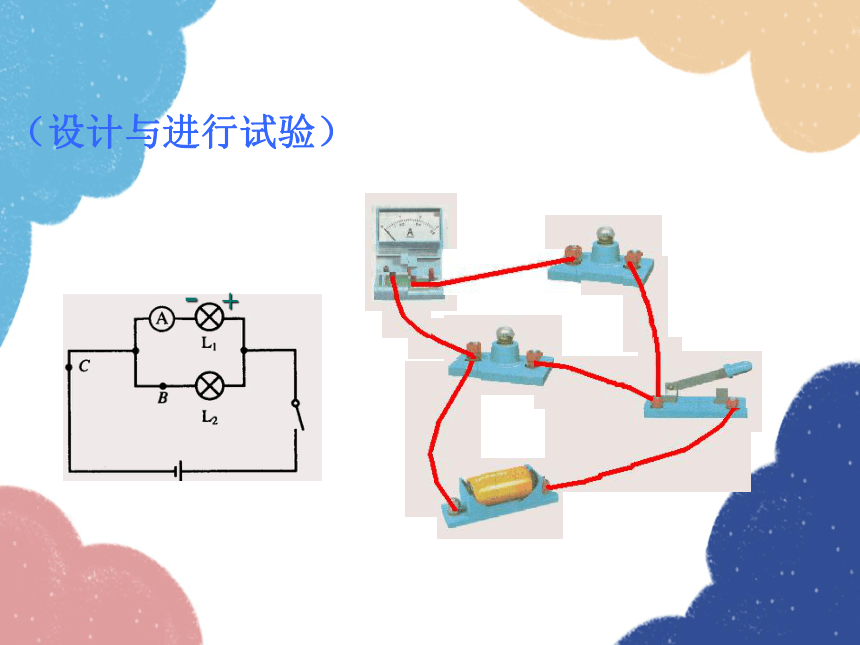

（设计与进行试验）
-
+
实验结果记录表：
A点电流/A B点电流/A C点电流/A
第一小组测量
第二小组测量
第三小组测量
第四小组测量
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
并联电路中干路的电流等于各支路的电流之和。
A
B
C
I
I1
I2
分析和论证
1.有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小
C
达标练习
在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的 电流不相同,则这两个用电器的连接一定是_____；
如发现通过每 个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
3.下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
B
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________；
图2的示数是:________。
0.46 A
1.2 A
5.如图所示，已知A1的示数是0.8 A，
A2的示数是1.5 A，则通过灯L1的电流
是_____A，通过灯L2的电流是______A。
A2
A1
L2
L1
S
0.7
0.8
L2
L1
A1
A2
S
6.如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过 灯L1的 电流是_____A, L2的 电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
A1
A2
A3
L3
L1
L2
7.如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。
8.如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic。
a
b
c
= =
= +
a
b
c
9.将图中给出的实物连接起来。
要求：L1，L2并联、S控制干路， A1测量干路的电流，A2测L2中的电流。已知L1和L2中的电流均为0.4 A 。
A
B
10.如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是_______ 。
L1
L2
1.8A
0.36A
1.44A
