粤沪版九年级物理上册 第十三章 探究简单电路单元测试(有答案)

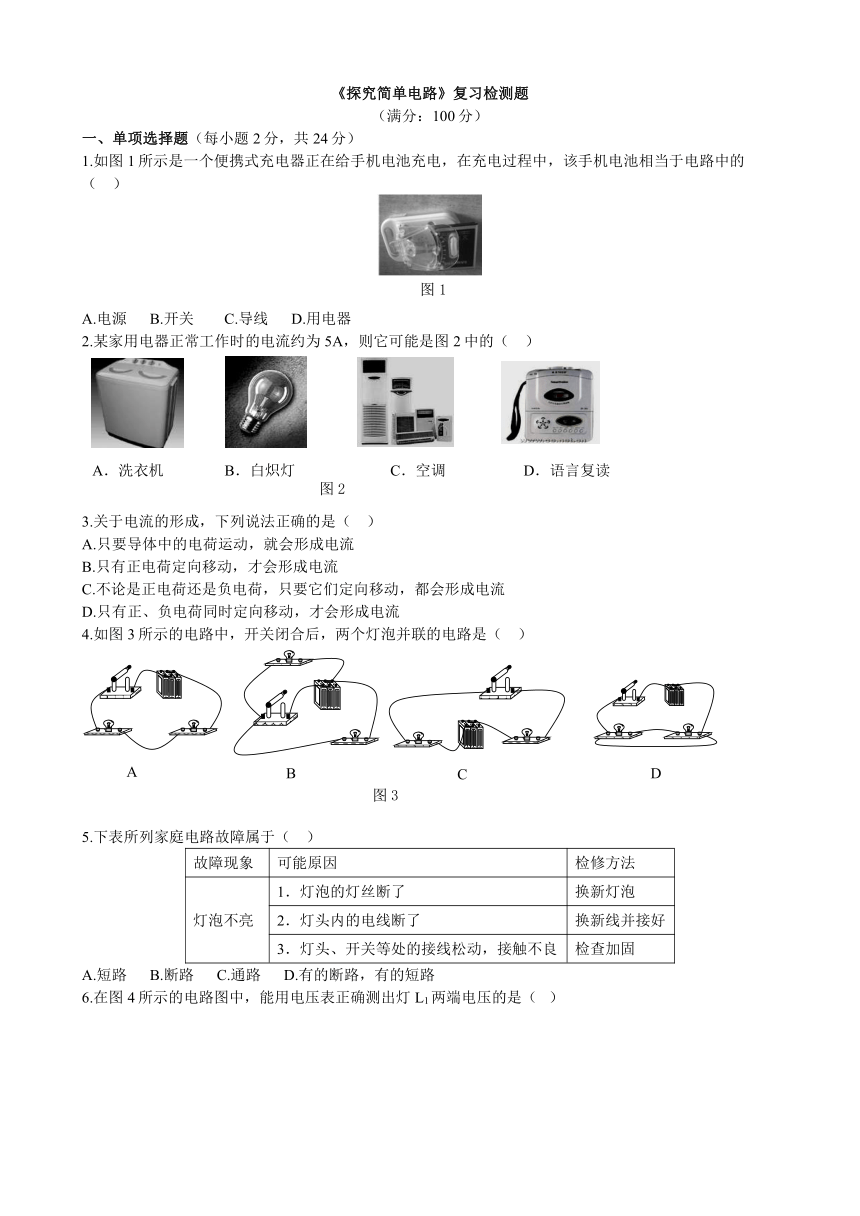

《探究简单电路》复习检测题
（满分：100分）
一、单项选择题（每小题2分，共24分）
1.如图1所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A.电源 B.开关 C.导线 D.用电器
2.某家用电器正常工作时的电流约为5A，则它可能是图2中的（ ）
3.关于电流的形成，下列说法正确的是（ ）
A.只要导体中的电荷运动，就会形成电流
B.只有正电荷定向移动，才会形成电流
C.不论是正电荷还是负电荷，只要它们定向移动，都会形成电流
D.只有正、负电荷同时定向移动，才会形成电流
4.如图3所示的电路中，开关闭合后，两个灯泡并联的电路是（ ）
5.下表所列家庭电路故障属于（ ）
故障现象 可能原因 检修方法
灯泡不亮 1．灯泡的灯丝断了 换新灯泡
2．灯头内的电线断了 换新线并接好
3．灯头、开关等处的接线松动，接触不良 检查加固
A.短路 B.断路 C.通路 D.有的断路，有的短路

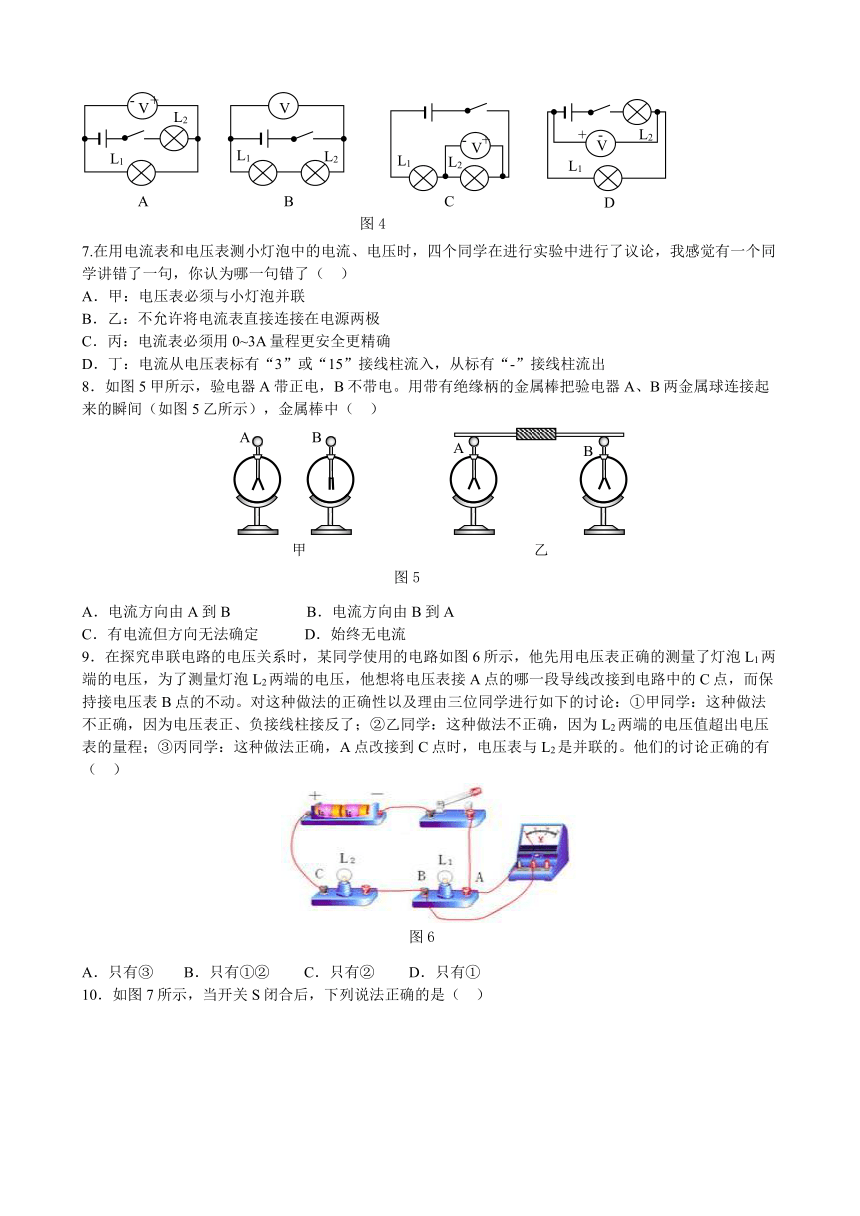

6.在图4所示的电路图中，能用电压表正确测出灯L1两端电压的是（ ）
7.在用电流表和电压表测小灯泡中的电流、电压时，四个同学在进行实验中进行了议论，我感觉有一个同学讲错了一句，你认为哪一句错了（ ）
A．甲：电压表必须与小灯泡并联
B．乙：不允许将电流表直接连接在电源两极
C．丙：电流表必须用0~3A量程更安全更精确
D．丁：电流从电压表标有“3”或“15”接线柱流入，从标有“-”接线柱流出
8．如图5甲所示，验电器A带正电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图5乙所示），金属棒中（ ）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
9．在探究串联电路的电压关系时，某同学使用的电路如图6所示，他先用电压表正确的测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动。对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了；②乙同学：这种做法不正确，因为L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与L2是并联的。他们的讨论正确的有（ ）
A．只有③ B．只有①② C．只有② D．只有①

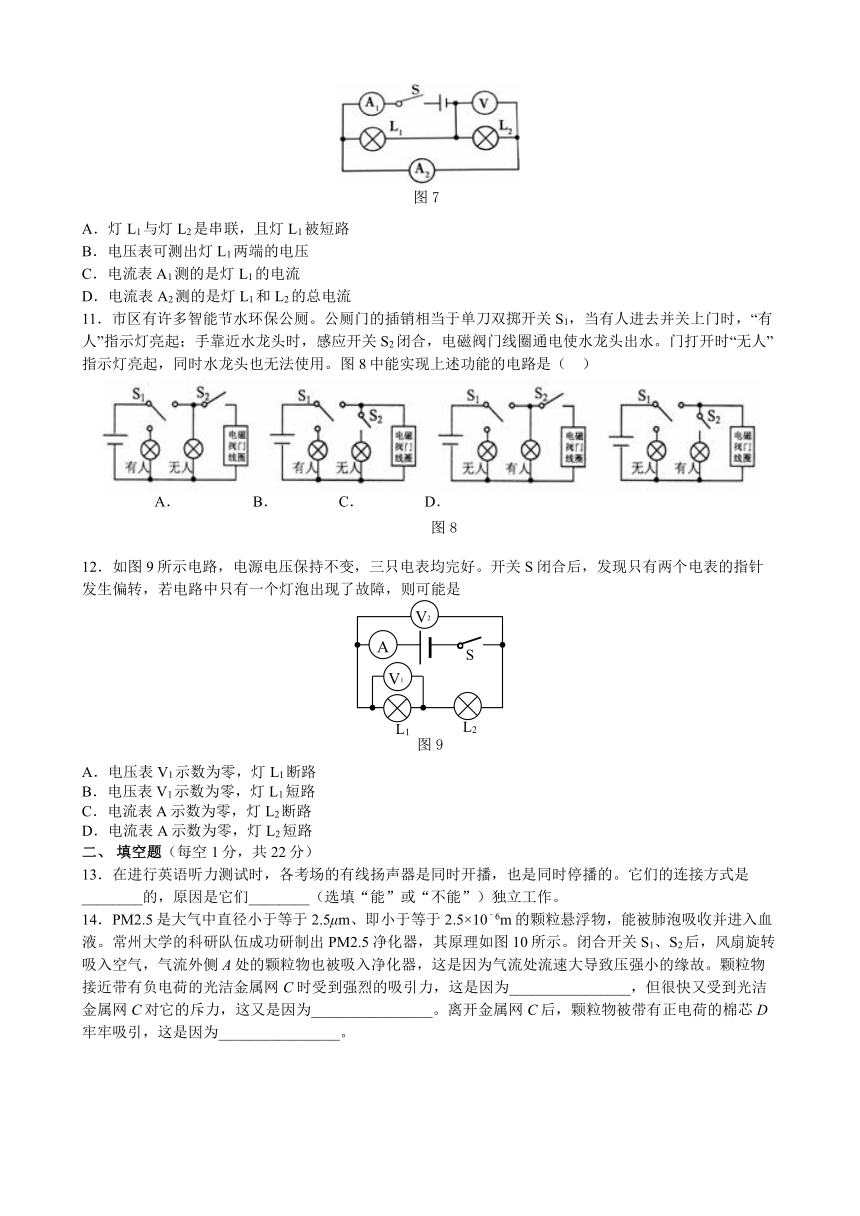

10．如图7所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L1和L2的总电流
11．市区有许多智能节水环保公厕。公厕门的插销相当于单刀双掷开关S1，当有人进去并关上门时，“有人”指示灯亮起；手靠近水龙头时，感应开关S2闭合，电磁阀门线圈通电使水龙头出水。门打开时“无人”指示灯亮起，同时水龙头也无法使用。图8中能实现上述功能的电路是（ ）
12．如图9所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
A．电压表V1示数为零，灯L1断路
B．电压表V1示数为零，灯L1短路
C．电流表A示数为零，灯L2断路
D．电流表A示数为零，灯L2短路
二、 填空题（每空1分，共22分）
13．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是________的，原因是它们________（选填“能”或“不能”）独立工作。

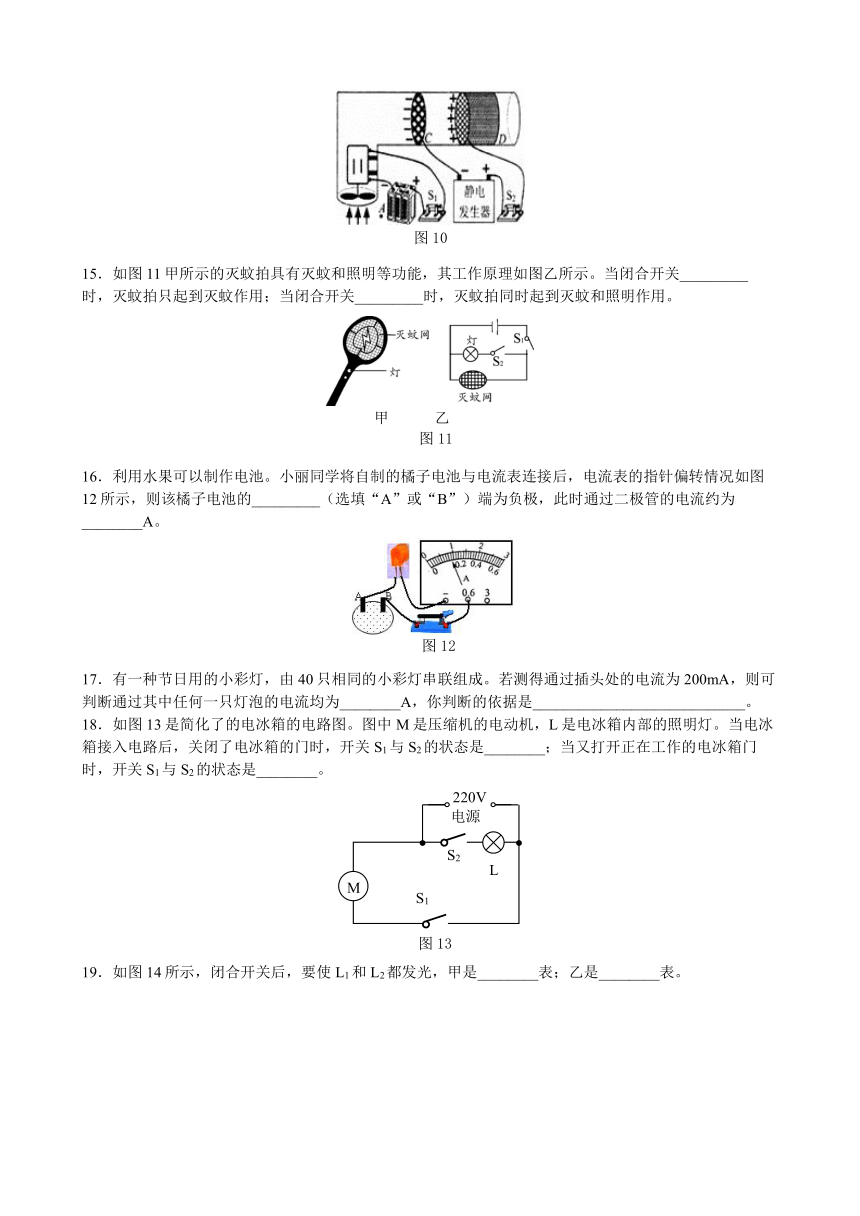

14．PM2.5是大气中直径小于等于2.5μm、即小于等于2.5×10﹣6m的颗粒悬浮物，能被肺泡吸收并进入血液。常州大学的科研队伍成功研制出PM2.5净化器，其原理如图10所示。闭合开关S1、S2后，风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器，这是因为气流处流速大导致压强小的缘故。颗粒物接近带有负电荷的光洁金属网C 时受到强烈的吸引力，这是因为________________，但很快又受到光洁金属网C对它的斥力，这又是因为________________。离开金属网C后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为________________。
15．如图11甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示。当闭合开关_________时，灭蚊拍只起到灭蚊作用；当闭合开关_________时，灭蚊拍同时起到灭蚊和照明作用。
16．利用水果可以制作电池。小丽同学将自制的橘子电池与电流表连接后，电流表的指针偏转情况如图12所示，则该橘子电池的_________（选填“A”或“B”）端为负极，此时通过二极管的电流约为________A。
17．有一种节日用的小彩灯，由40只相同的小彩灯串联组成。若测得通过插头处的电流为200mA，则可判断通过其中任何一只灯泡的电流均为________A，你判断的依据是____________________________。
18．如图13是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是________。

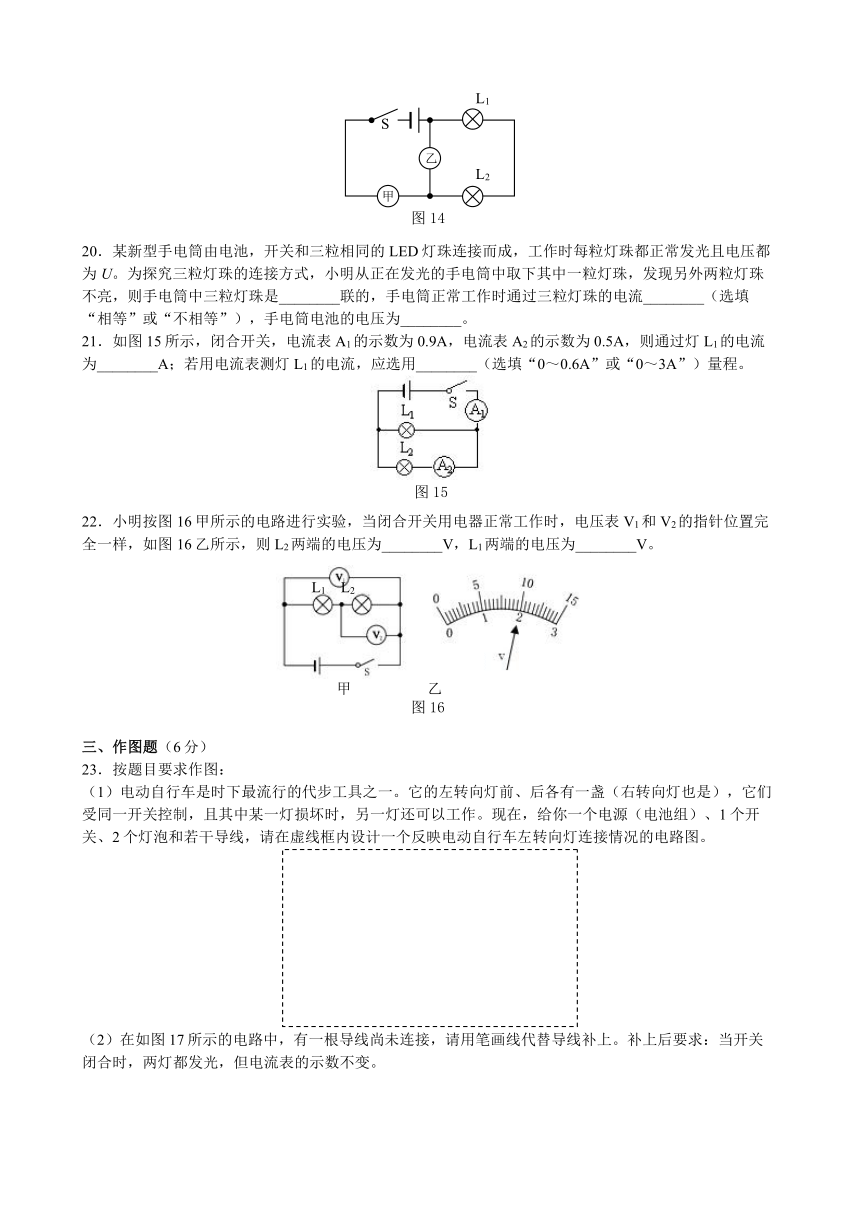

19．如图14所示，闭合开关后，要使L1和L2都发光，甲是________表；乙是________表。
20．某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是________联的，手电筒正常工作时通过三粒灯珠的电流________（选填“相等”或“不相等”），手电筒电池的电压为________。
21．如图15所示，闭合开关，电流表A1的示数为0.9A，电流表A2的示数为0.5A，则通过灯L1的电流为________A；若用电流表测灯L1的电流，应选用________（选填“0～0.6A”或“0～3A”）量程。
22．小明按图16甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图16乙所示，则L2两端的电压为________V，L1两端的电压为________V。
三、作图题（6分）
23．按题目要求作图：
（1）电动自行车是时下最流行的代步工具之一。它的左转向灯前、后各有一盏（右转向灯也是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作。现在，给你一个电源（电池组）、1个开关、2个灯泡和若干导线，请在虚线框内设计一个反映电动自行车左转向灯连接情况的电路图。
（2）在如图17所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：当开关闭合时，两灯都发光，但电流表的示数不变。
四、实验探究题（共26分）
24．（7分）科学家在研究摩擦起电时，选出以下几种物质后，再两两相互摩擦，根据摩擦后物质带电的性质，给它们排出带电次序。次序在前的带正电，次序在后的带负电。
次序是：石棉→玻璃→云母→羊毛→猫皮→铅→绢纸→木→棉→蜡
（1）如图18所示，在物理学中把与用________摩擦过的________带的电荷相同，叫正电荷。由上述摩擦带电次序中可知：玻璃棒与________摩擦后，玻璃棒也可带负电。
（2）如何用不同的方法判断物体是否带电，写出两种简要的判断方法。
方法一：___________________________________________________________________________________________
__________________________________________________________________________________________。
方法二：___________________________________________________________________________________________
__________________________________________________________________________________________。
25．（9分）在“探究并联电路中电流的规律”实验中，某小组的同学在老师的指导下，设计了如图19所示的电路图。
（1）小丽把电流表接入A点，当闭合开关时，发现电流指针如图20所示，出现故障的原因是__________________________。
（2）连接正确后，测出三点的电流并记录数据。请将电流表的读数（如图21）写入表格。
A处的电流IA B处的电流IB C处的电流IC
第一次测量 0.52
（3）分析上表的数据，可以得出结论是___________________________________。上面设计的表格中存在的不足之处是______________________。
（4）请你对该小组的实验过程进行简单评估（指：实验过程中存在的问题和改进的方法）。
存在的问题：__________________________________________；
改进的方法：__________________________________________。
26．（10分)小明同学对串联电路电压规律进行了探究：
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】（1）按图22所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出两端的电压。
（3）在测两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
【交流与评估】
（1）在拆接电路时，开关必须 。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 。
（3）小明用上面的方法能否测出两端的电压？ ，为什么？ 。
（4）方法改进后，测出AB、BC、AC间的电压记录在下表中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是 ，改进方法 。
五、综合应用题（共22分）
27．（8分）阅读短文，回答问题：
二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性。图23甲所示是二极管的实物图和它的电路图符号。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实脸说明二极管的单向导电性。
将二极管与一个小灯泡、一个开关串联接在干电池两端。闭合开关后，若灯泡亮，表明二极管的连接方式是图乙所示的，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是图丙所示的，这种连接方式相当于电路中的断路状态。
这个实验很直观地说明了二极管的单向导电性。
（1）如图24所示，取一个半导体二极管、开关、电源和灯泡，分别接成图中甲、乙所示的两个电路。闭合开关，观察到灯泡能发光的电路是（ ）
A．只有甲电路 B．只有乙电路 C．甲、乙两个电路 D．以上判断都不正确
（2）请设计一个实验，利用二极管、开关、灯泡和导线若干来判断蓄电池的正负极。请在虚线框内画出电路图（用表示蓄电池）并说明判断方法。
判断方法：
28．（14分）小明在物理实验室利用电流表和电压表进行了下列几个小实验。
（1）他首先按如图25所示的电路图连接电路元件，实验中一切正常（操作正确，各电路元件完好），电源是由家里的手电筒中的两节新的干电池串联组成的。闭合开关S后，电流表A1和A2、以及电压表V的示数分别如图26所示。则灯L1、L2中的电流I1和I2分别是多大？灯L1、L2两端的电压U1和U2分别是多大？
（2）小明发现实验桌有一个暗盒，如图27所示暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上。小明想判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线，请利用所提供的器材帮助小明判断，在虚线框内画出你所设计的电路图。并简述你判断暗盒内小彩灯的数目的方法。
参考答案
一、单项选择题
1．D 2．C 3．C 4．B 5．B 6．A 7．C 8．A 9．D 10．B 11．C 12．B
二、 填空题
13．并联 能
14．带电体具有吸引轻小物体的性质 接触后，颗粒物也带上负电，同种电荷相互排斥 异种电荷互相吸引
15．S1 S1、S2
16．A 0.18
17．0.2 串联电路中电流处处相等
18．S1闭合S2断开 S1闭合S2闭合
19．电流 电压
20．串 相等 3U
21．0.4 0～0.6A
22．2 8
三、作图题
23．（1）如图1所示
（2）如图2所示
四、实验探究题
24．（1）丝绸 玻璃棒 石棉 负
（2）方法一：利用带电体具有吸引轻小物体的性质，准备一些纸屑或轻小物体，用“吸引法”可以判断一个物体是否带。
方法二：用验电器来检验物体是否带电，把这个物体接触验电器，如果验电器的金属箔张开，则说明物体带了电，如果验电器的金属箔不张开，则说明物体不带电。
方法三：根据电荷相互作用规律，把物体分别靠近悬挂着的带正电的玻璃棒和带负电的橡胶棒，如果都吸引，则物体不带电；如果和其中一根棒子吸引，必和另一根棒子排斥，则物体带电。
25．（1）电流表正负接线柱接反了 （2）0.22 0.30
（3）并联电路中干路电流等于各支路电流之和 缺少了电流的单位
（4）存在的问题：该小组同学只用两个灯泡，测了一组数据，就得出了结论；
改进的方法：更换不同规格的小灯泡，多测几组数据，归纳得出结论。
26. （1）断开 （2）短路 断路 （3）不能 测两端电压时，电压表的正负接线柱接反了
（4）一次实验得出的结论具有偶然性 改变小灯泡的规格和电源电压，多次实验，然后比较数据，得出结论
五、综合应用题
27．（1）A
（2）如图3所示。 判断方法：闭合开关后，若小灯泡亮，表明接二极管正极一端是蓄电池的正极；若小灯泡不亮，表明接二极管正极一端是蓄电池的负极。
28．（1）I1=0.5A，I2=0.9A，U1=2.8V，U2=2.8V
（点拨：分析电路可知两灯是并联的，电流表A1测量的是灯L1的电流，电流表A2测量的是灯L1、L2的总电流，则电流表A2示数大于电流表A1示数。由图乙两表量程未知，则电流表A1示数可能为0.5A或2.5A，电流表A2示数可能为0.28A或1.4A，由于电流表A2示数大于电流表A1示数，所以电流表A1示数是0.5A，电流表A2示数是1.4A。则灯L1中的电流I1=0.5A，灯L2中的电流I2=I-I1=1.4A-0.5A=0.9A。）
（2）如图4所示。 判断方法：闭合开关，记录下电流表A1和A2的示数分别为I1和I2，则盒内小彩灯的数目n=。
图1
A．洗衣机 B．白炽灯 C．空调 D．语言复读机
图2
A
B
C
D
图3
L2
V
V
L1
L1
L2
- +
L2
V
V
L1
L2
L1
+ -
- +
A
B
C
D
图4
A
B
A
B
甲
乙
图5
图6
图7
A． B． C． D．
图8
V2
A
V1
L1
L2
S
图9
图10
图11
甲 乙
图12
M
S1
S2
L
电源
220V
图13
L1
L2
S
乙
甲
图14
图15
L1 L2
甲 乙
图16
图17
图18
图19
图20
图21
L1 L2
S
图22
甲 乙 丙
图23
甲 乙
图24
图25
0
0.2
A1
0
1
2
3
3
0.6
－
0.4
0.6
0
0.2
A2
0
1
2
3
3
0.6
－
0.4
0.6
0
1
V
0
5
10
15
3
0.6
－
2
3
图26
