六年级上册·科学
不简单的杠杆
第三节
像撬棍这样的工具就是一种杠杆。

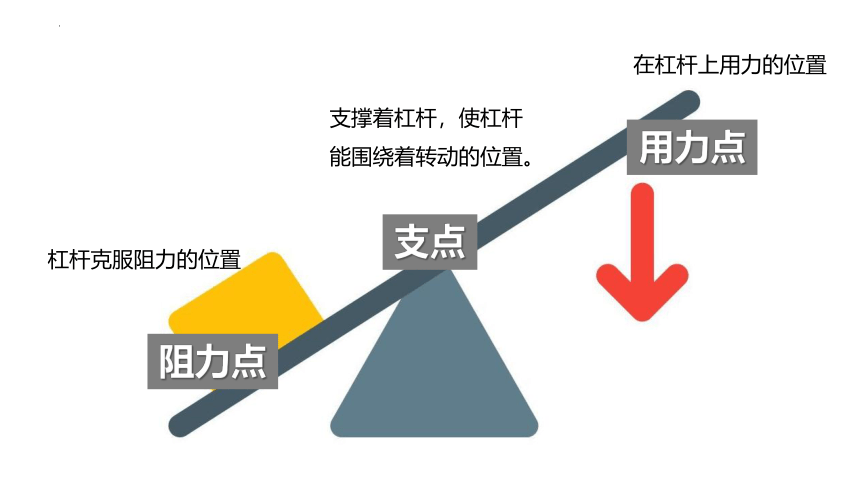

支点
支撑着杠杆，使杠杆能围绕着转动的位置。
阻力点
杠杆克服阻力的位置
用力点
在杠杆上用力的位置
你使用过杠杆类的工具吗？

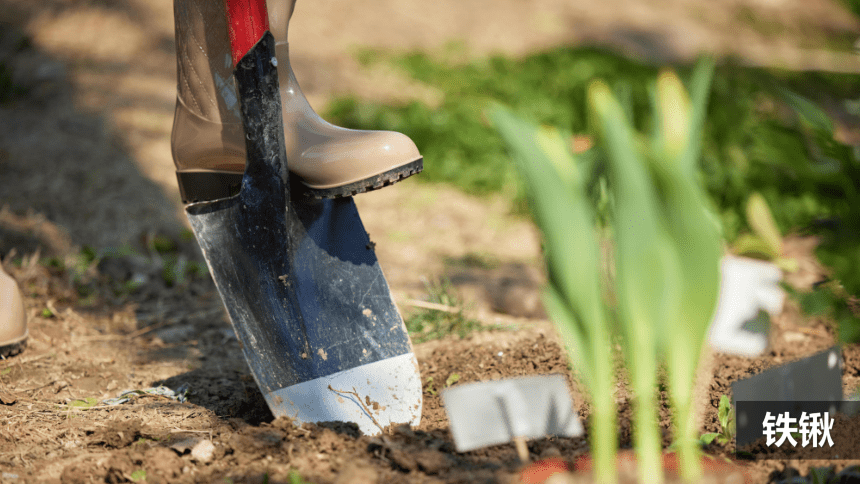

铁锹

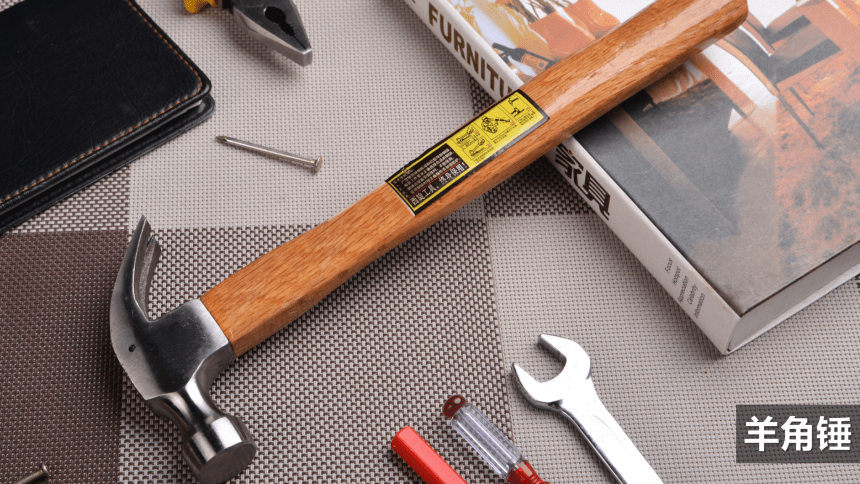

羊角锤

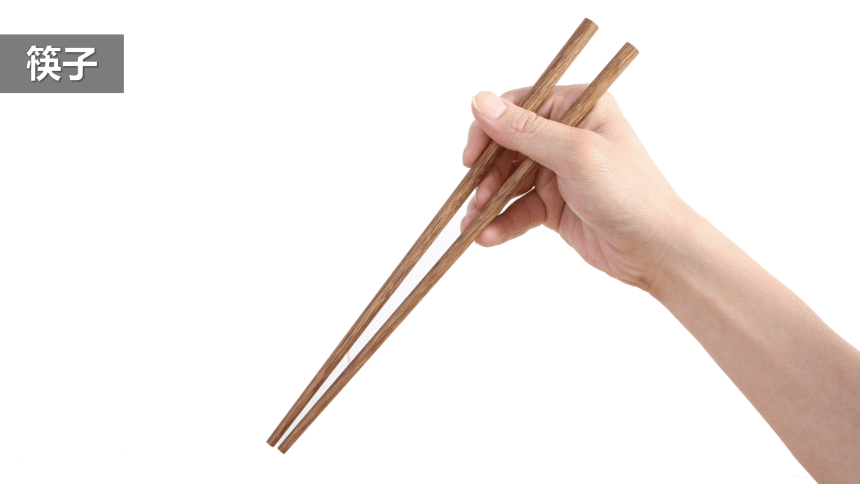

筷子

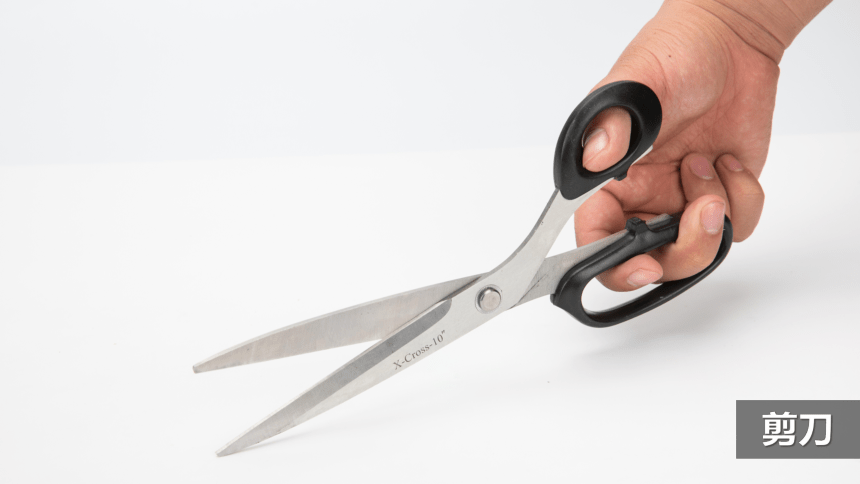

剪刀

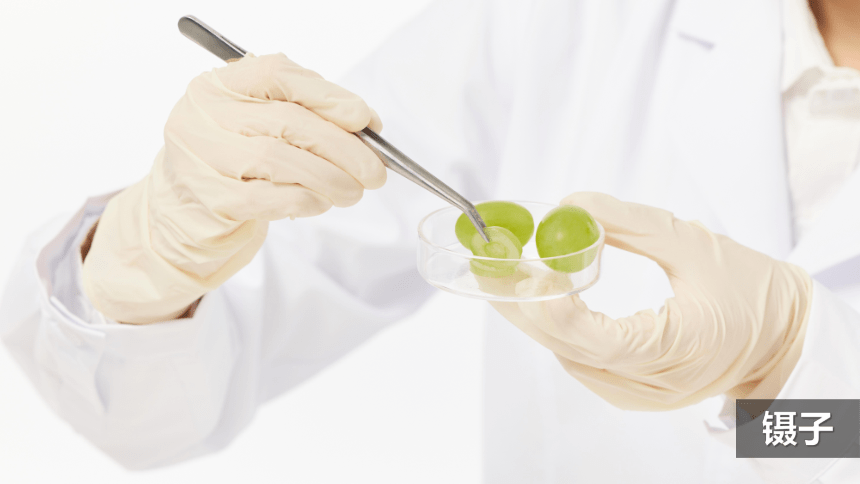

镊子
你能说说杠杆的作用吗？
任务
——用一块小石块和木板将一块大石块从A处撬到B处。
A
B
1.将木板搭在木块上，大石块放在木板的一端，再将小石块放在木板的另一端，组成一个杠杆装置。通过不断改变木块的位置，重复进行测试，尝试用小石块撬动大石块。
2.把带刻度的纸条平铺在桌面，大石块放在A处，然后用木板、木块、小石块组装成的杠杆装置去撬动大石块。
①改变木块的位置，重复测试。画出每次撬动时杠杆装置的情况，观察并记录大石块移动的距离。
② 改变木块的高度，重复测试。画出每次撬动时杠杆装置的情况，观察并记录大石块移动的距离。
实验步骤
我的课堂活动记录
任务目标 振动的次数 画出每次撬动时杠杆装置的情况 石块移动的距离
（用格数标记）
把石块从A处撬到B处 第1次
杠杆模拟测试记录表
1.模拟测试中，我们是否能成功地将重物撬动到指定地点？杠杆在撬动中有什么作用？
2.测试过程中，你做过哪些尝试，有什么发现？
用力点到支点的距离大于阻力点到支点的距离
撬棍、老虎钳、开瓶器、核桃夹等
省力杠杆
用力点到支点的距离等于阻力点到支点的距离
天平、跷跷板、定滑轮等
既不省力也不费力的杠杆
用力点到支点的距离小于阻力点到支点的距离
筷子、钓鱼竿、理发剪、火钳、镊子等
费力杠杆
撬棍
增大力的作用效果
打捞网
扩大力的作用范围
锄头
改变力的作用方向
1.筷子是一种简单机械，原理是（ ）。
A.斜面 B.杠杆 C.滑轮
B
下图是筷子的示意图，请完成以下题目。
2.图中，支点是（ ）点，用力点是（ ）点，阻力点是（ ）点。
3.像筷子这样的简单机械优点是 ；
缺点是 。
C
B
A
延长了力的作用距离
费力
