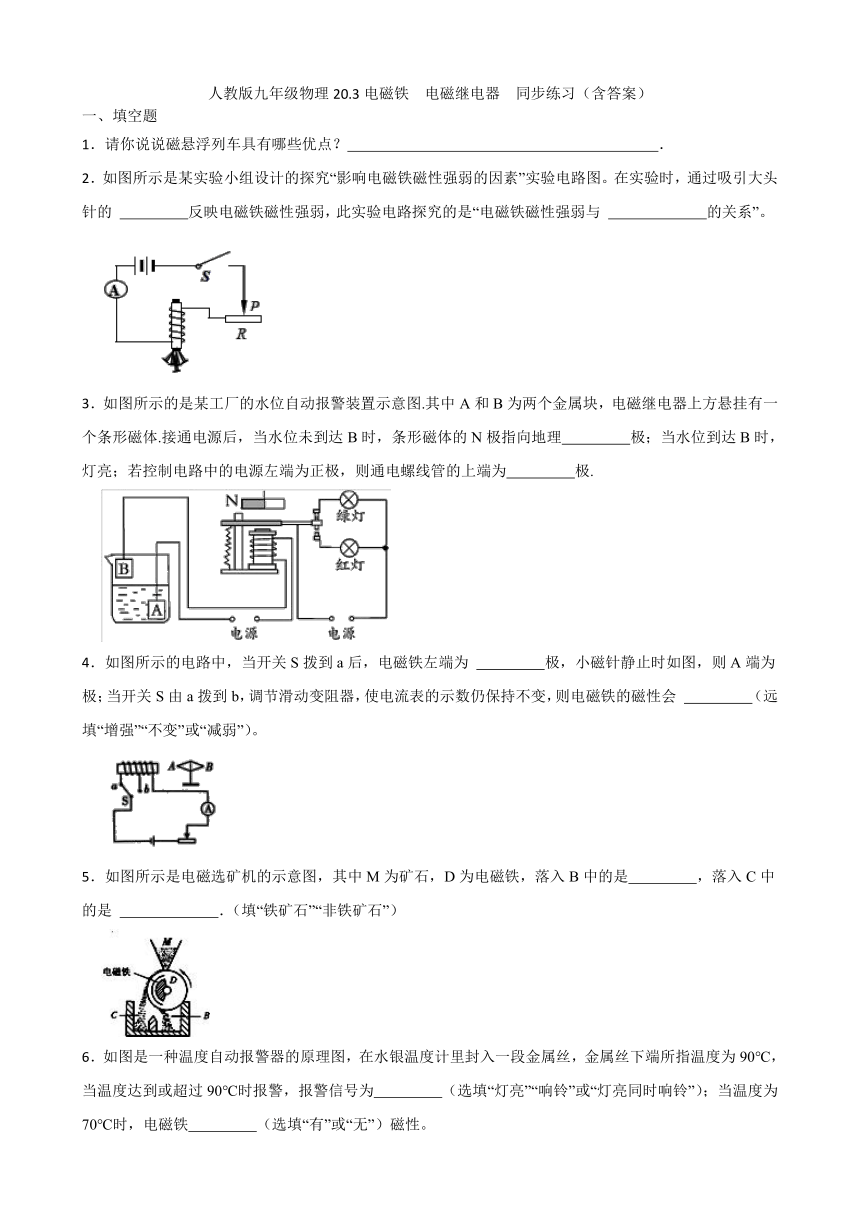

人教版九年级物理20.3电磁铁 电磁继电器 同步练习（含答案）

人教版九年级物理20.3电磁铁 电磁继电器 同步练习（含答案）
一、填空题
1．请你说说磁悬浮列车具有哪些优点？　 　．
2．如图所示是某实验小组设计的探究“影响电磁铁磁性强弱的因素”实验电路图。在实验时，通过吸引大头针的 　 　反映电磁铁磁性强弱，此实验电路探究的是“电磁铁磁性强弱与 　 　的关系”。
3．如图所示的是某工厂的水位自动报警装置示意图.其中A和B为两个金属块，电磁继电器上方悬挂有一个条形磁体.接通电源后，当水位未到达B时，条形磁体的N极指向地理　 　极；当水位到达B时，　 　灯亮；若控制电路中的电源左端为正极，则通电螺线管的上端为　 　极.
4．如图所示的电路中，当开关S拨到a后，电磁铁左端为 　 　极，小磁针静止时如图，则A端为 　 　极；当开关S由a拨到b，调节滑动变阻器，使电流表的示数仍保持不变，则电磁铁的磁性会 　 　（远填“增强”“不变”或“减弱”）。
5．如图所示是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是　 　，落入C中的是 　 　．（填“铁矿石”“非铁矿石”）

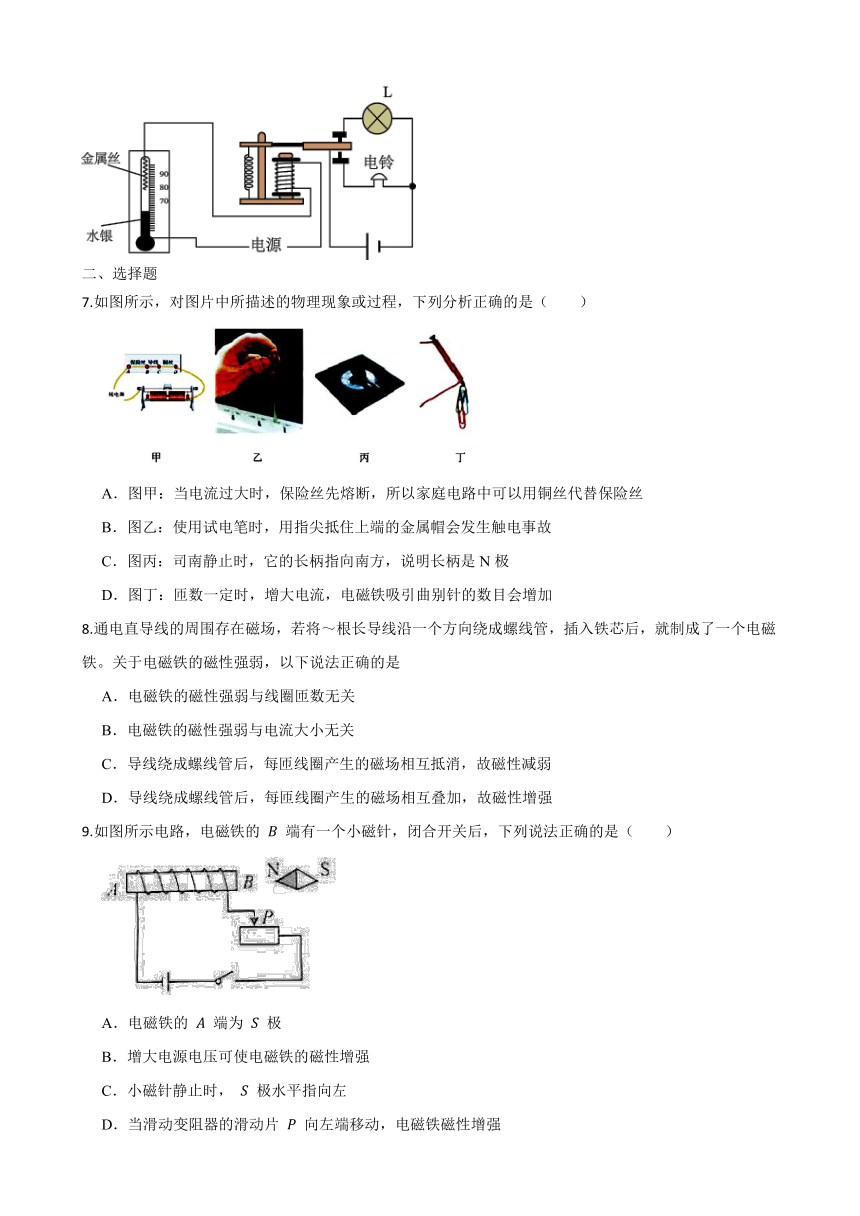

6．如图是一种温度自动报警器的原理图，在水银温度计里封入一段金属丝，金属丝下端所指温度为90℃，当温度达到或超过90℃时报警，报警信号为　 　（选填“灯亮”“响铃”或“灯亮同时响铃”）；当温度为70℃时，电磁铁　 　（选填“有”或“无”）磁性。
二、选择题
7.如图所示，对图片中所描述的物理现象或过程，下列分析正确的是（　　）
A．图甲：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝
B．图乙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故
C．图丙：司南静止时，它的长柄指向南方，说明长柄是N极
D．图丁：匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加
8.通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。关于电磁铁的磁性强弱，以下说法正确的是
A．电磁铁的磁性强弱与线圈匝数无关
B．电磁铁的磁性强弱与电流大小无关
C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱
D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强
9.如图所示电路，电磁铁的 端有一个小磁针，闭合开关后，下列说法正确的是（　　）
A．电磁铁的 端为 极
B．增大电源电压可使电磁铁的磁性增强
C．小磁针静止时， 极水平指向左
D．当滑动变阻器的滑动片 向左端移动，电磁铁磁性增强
10.小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定， 为定值电阻， 为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（　　）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在 和 两接线柱之间
11.如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（　　）
A．报警器利用了水银导电和热胀冷缩的性质
B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点
C．报警器中，水银温度计和电磁铁串联在电路中
D．温度达到90℃时，报警器中的灯亮同时铃响
12.下列关于电磁铁和磁感线的说法中,正确的是(　　)
A．电磁铁能永久性地保持磁性
B．电磁铁的磁性有无和磁性强弱可以改变
C．磁感线是真实存在的
D．电磁铁外部的磁感线总是从S极出发,回到N极
13.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（　　）
A． B．
C． D．
14.小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论 探究的是（　　）
A．线圈匝数越多，磁性越强 B．线圈电流越大，磁性越强
C．拔出线圈中的铁钉，磁性变弱 D．改变电流方向，磁场方向改变
三、画图题
15.将图中的电磁铁连入你设计的电路中(在虚线框内完成)。要求：
⑴电路能改变电磁铁磁性的强弱；⑵使小磁针静止时如图所示。
16.如图所示的装置，闭合S，滑片P向左移动时，弹簧测力计示数增大，请在电磁铁周围作两条磁感线，并标出电源的正负极（用电路符号表示）．
四、实验探究题
17.探究影响电磁铁磁性强弱的因素
（1）如图甲实验，将滑动变阻器滑片向　 　移动，吸引大头针数量增加，由此可知：外形、线圈匝数相同时，　 　，电磁铁磁性越强；
（2）如图乙实验，可研究电磁铁磁性与　 　的关系。
答案
1.高速、舒适、无噪声、无污染、低能耗等
2.数目；电流大小
3.北；红；N
4.N；N；减弱
5.铁矿石；非铁矿石
6.响铃；无
7-14 D D B D D B C D
15.解：如图所示：
16.解：当滑片P向左移动时，滑动变阻器接入的电阻变小，电路中的电流变大，电磁铁磁性变强，若弹簧测力计示数增大，则由此可以判断，电磁铁的上端为S极；根据右手螺旋定则知，通电螺线管的上端是S极，下端是N极，在磁体外部，磁感线是N极发出，回到S极，电流由上端流入，下端流出，故电源的左端为正极，右端为负极，如下图所示：
17.（1）左；通过电磁铁的电流越大 （2）线圈匝数
