一、填空题

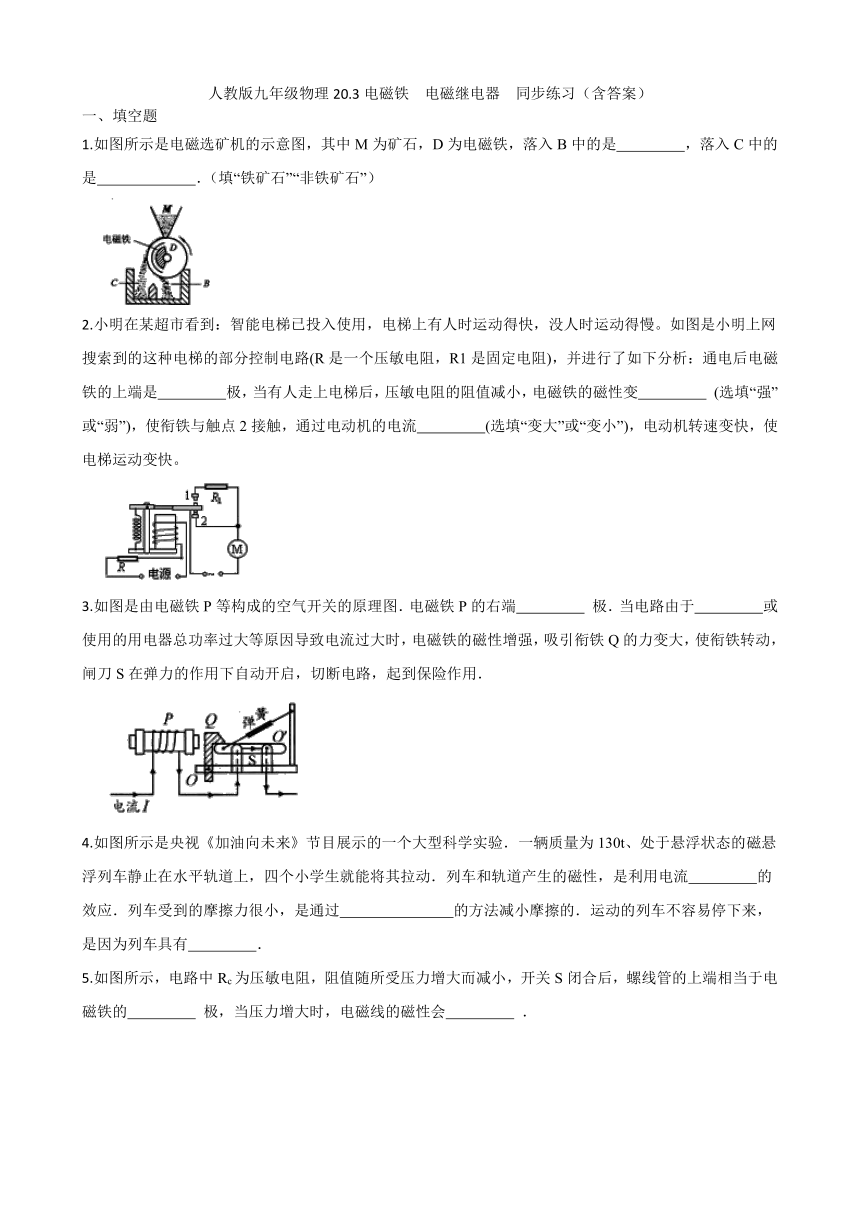

1.如图所示是电磁选矿机的示意图，其中M为矿石，D为电磁铁，落入B中的是　 　，落入C中的是　 　．（填“铁矿石”“非铁矿石”）
2.小明在某超市看到：智能电梯已投入使用，电梯上有人时运动得快，没人时运动得慢。如图是小明上网搜索到的这种电梯的部分控制电路(R是一个压敏电阻，R1是固定电阻)，并进行了如下分析：通电后电磁铁的上端是　 　极，当有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变　 　 (选填“强”或“弱”)，使衔铁与触点2接触，通过电动机的电流　 　(选填“变大”或“变小”)，电动机转速变快，使电梯运动变快。
3.如图是由电磁铁P等构成的空气开关的原理图．电磁铁P的右端　 　 极．当电路由于　 　或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性增强，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用．
4.如图所示是央视《加油向未来》节目展示的一个大型科学实验．一辆质量为130t、处于悬浮状态的磁悬浮列车静止在水平轨道上，四个小学生就能将其拉动．列车和轨道产生的磁性，是利用电流　 　的效应．列车受到的摩擦力很小，是通过　 　的方法减小摩擦的．运动的列车不容易停下来，是因为列车具有　 　．
5.如图所示，电路中Rc为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的　 　 极，当压力增大时，电磁线的磁性会　 　 ．

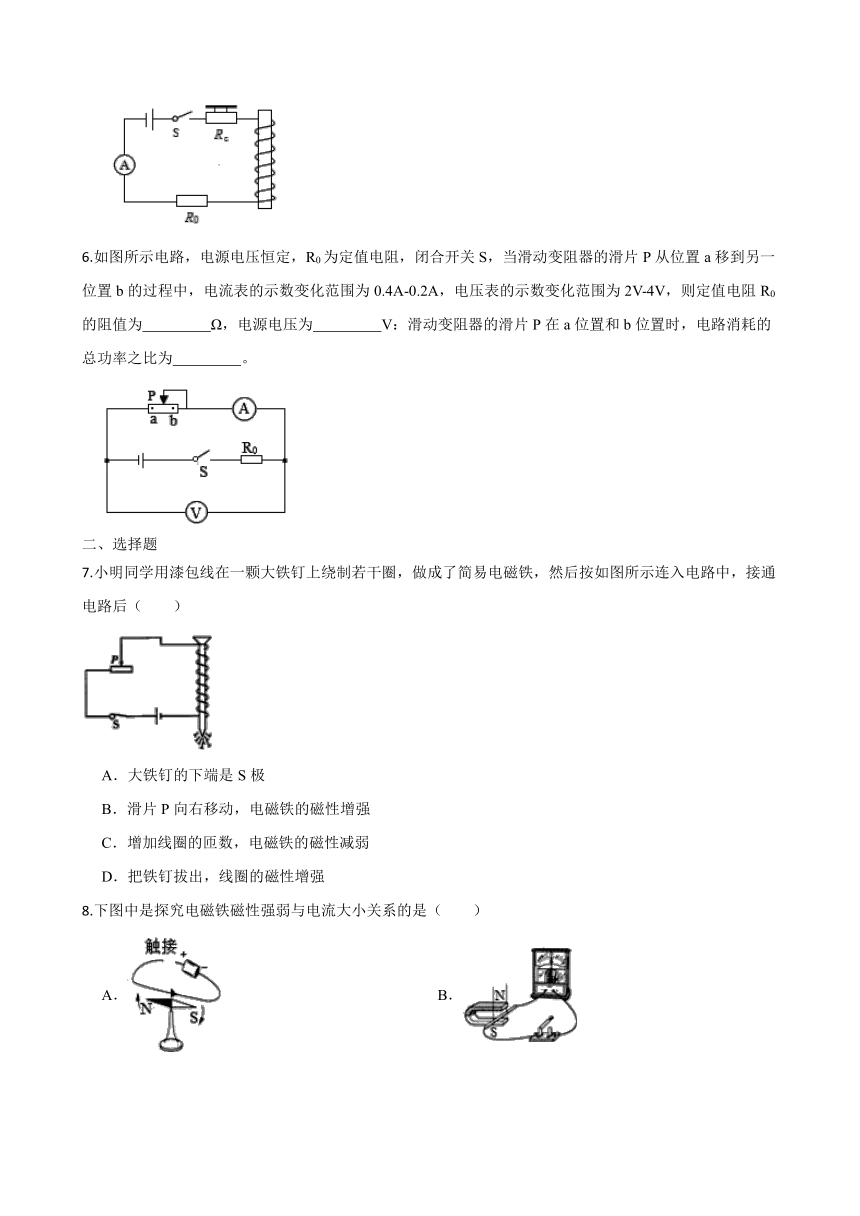

6.如图所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从位置a移到另一位置b的过程中，电流表的示数变化范围为0.4A-0.2A，电压表的示数变化范围为2V-4V，则定值电阻R0的阻值为　 　Ω，电源电压为　 　V：滑动变阻器的滑片P在a位置和b位置时，电路消耗的总功率之比为　 　。
二、选择题
7.小明同学用漆包线在一颗大铁钉上绕制若干圈，做成了简易电磁铁，然后按如图所示连入电路中，接通电路后（　　）
A．大铁钉的下端是S极
B．滑片P向右移动，电磁铁的磁性增强
C．增加线圈的匝数，电磁铁的磁性减弱
D．把铁钉拔出，线圈的磁性增强
8.下图中是探究电磁铁磁性强弱与电流大小关系的是（　　）
A． B．
C． D．

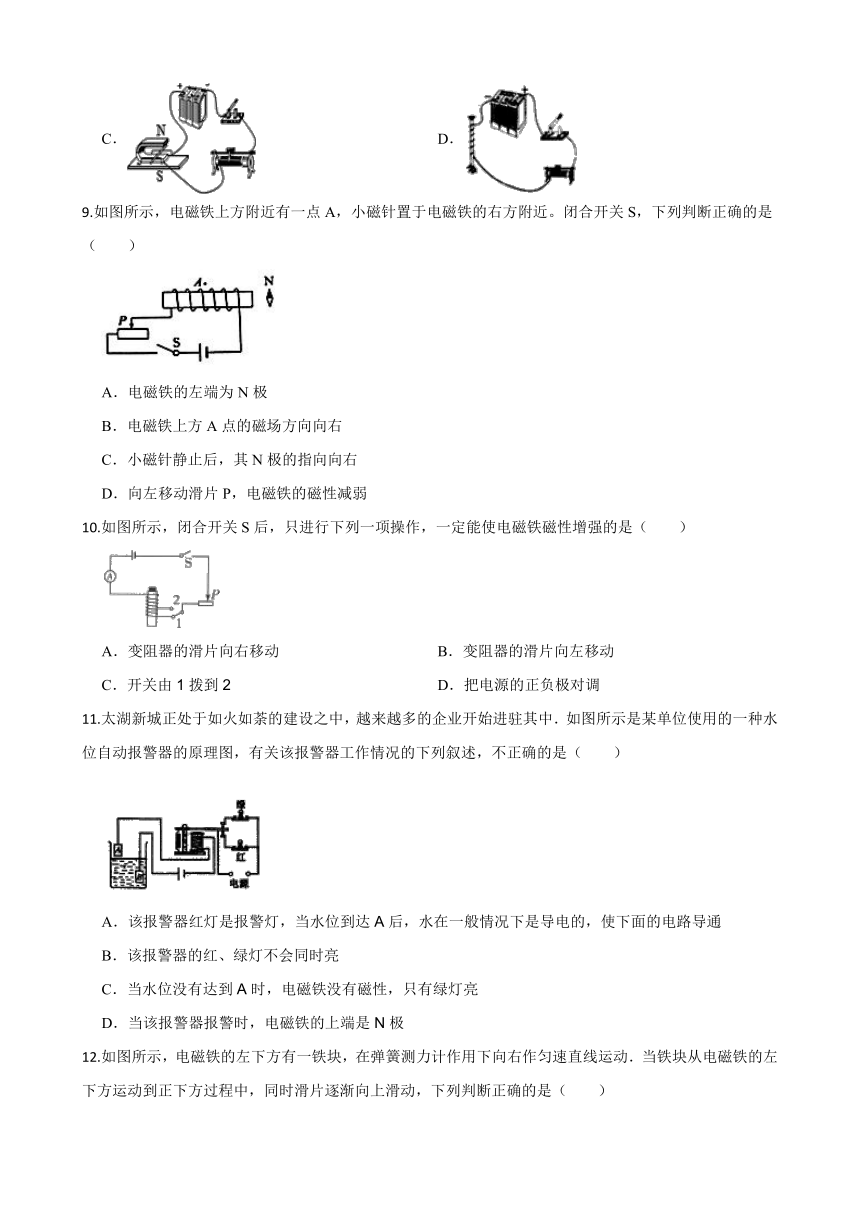

9.如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。闭合开关S，下列判断正确的是（　　）
A．电磁铁的左端为N极
B．电磁铁上方A点的磁场方向向右
C．小磁针静止后，其N极的指向向右
D．向左移动滑片P，电磁铁的磁性减弱
10.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是（　　）

A．变阻器的滑片向右移动 B．变阻器的滑片向左移动
C．开关由1拨到2 D．把电源的正负极对调
11.太湖新城正处于如火如荼的建设之中，越来越多的企业开始进驻其中．如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（　　）

A．该报警器红灯是报警灯，当水位到达A后，水在一般情况下是导电的，使下面的电路导通
B．该报警器的红、绿灯不会同时亮
C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮
D．当该报警器报警时，电磁铁的上端是N极
12.如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是（　　）

A．维持铁块作匀速直线运动的拉力逐渐减小
B．电磁铁的磁性逐渐减弱
C．铁块对地面的压强先减小后增大
D．铁块所受摩擦力不变
13.如图所示，弹簧测力计挂着上端为N极的条形磁铁，磁铁下方有一通电螺线管，闭合开关，将滑动变阻器滑片向左移动，在移动过程中，弹簧测力计示数变化情况是（　　）

A．不变 B．变大 C．变小 D． 无法判断
三、画图题
14.如图所示是小明设计的温度自动报警器原理图．在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号。请按照题意要求，在图中连接好电路。
15.将如图中的电磁铁连入你设计的电路中（在虚线方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时N.S如图（提示：可用器材有滑动变阻器.干电池）．
四、实验探究题
16.如图是小柯探究“影响电磁铁磁性强弱因素”的实验装置图，把弹簧测力计下吊着的小软铁放在带有铁芯的线圈正上方．
（1）先将实验电路连接完整　 　
（2）将导线口与接线柱1相连，闭合开关后，弹簧测力计示数如图中所示，通电线圈上端应为　　 　 　极；
（3）实验中发现：①当滑动变阻器的滑片P向右滑动时，弹簧测力计示数将会　 　 （选填“变大”或“变小”）；②保持滑片P位置不变，当导线a由接线柱1改为与接线柱2相连，闭合开关后，可发现弹簧测力计的示数将会　 　 选填“变大”或“变小”）；
（4）通过观察图中的　 　 可知道电磁铁磁性的强弱．
答案
1.铁矿石；非铁矿石
2.S；强；变大
3.S；短路
4.磁；接触面分离；惯性
5.S；增强
6.10；6；2：1
7-13.A D C B D A B
14.解：如图，工作原理：当在正常工作的温度范围内时，水银与金属丝断开，电磁铁断电没有磁性，绿灯所在电路接通，绿灯亮；
当温度升高，水银达到金属丝下端时，水银是导体，电磁铁通电有磁性，把衔铁吸引下来，红灯所在电路接通，红灯亮，发出报警信号。电路图如下：
15.如图：
16.（1）
（2）S
（3）变大；变大
（4）弹簧测力计读数的大小
