九年级物理人教版单元检测卷：第16章电压 电阻（基础卷）（有解析）

中小学教育资源及组卷应用平台
九年级物理人教版单元检测卷：第16章电压 电阻（基础卷）
一．选择题（本题共15小题，每小题3分，共45分。）
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值、电流值的表述错误的是（　　）
A．一节新的干电池的电压是1.5V
B．空调工作时的电流大约为2A
C．手机锂电池电压约为3.7V
D．我国家庭电路的电压是220V
2．如图所示的电路能正确测量灯L1的电流或电压的是（　　）
A． B．
C． D．
3．在某次电学实验中、某电表的示数如图所示、其示数为（　　）
A．1.5A B．7.5A C．1.5V D．7.5V
4．如图所示的电路中，已知电压表读数为2V，电源电压为4.5V，下列说法正确的是（　　）
A．两盏灯是并联的
B．L1灯两端电压为2V
C．L2灯两端电压为2V
D．若灯L1断路，电压表仍然有示数

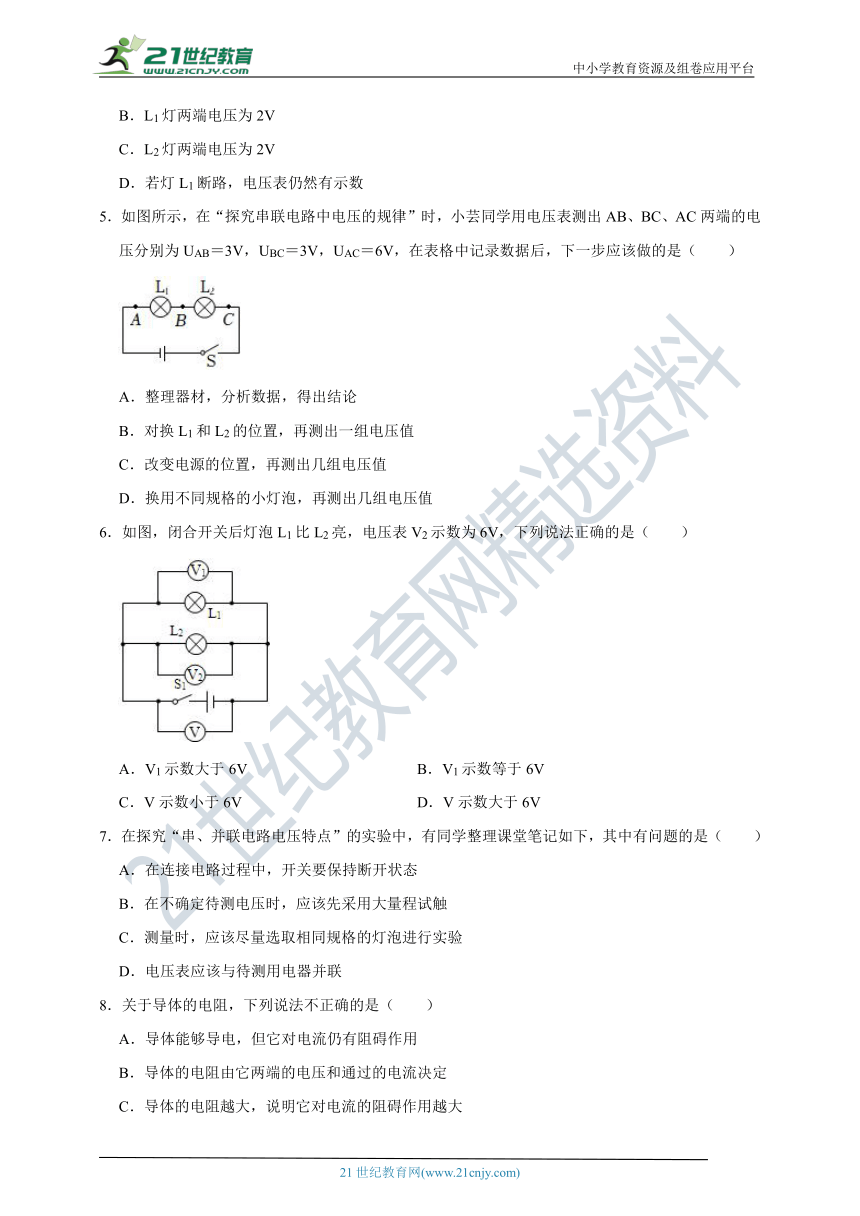

5．如图所示，在“探究串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源的位置，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
6．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V B．V1示数等于6V
C．V示数小于6V D．V示数大于6V
7．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
8．关于导体的电阻，下列说法不正确的是（　　）
A．导体能够导电，但它对电流仍有阻碍作用
B．导体的电阻由它两端的电压和通过的电流决定
C．导体的电阻越大，说明它对电流的阻碍作用越大
D．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关

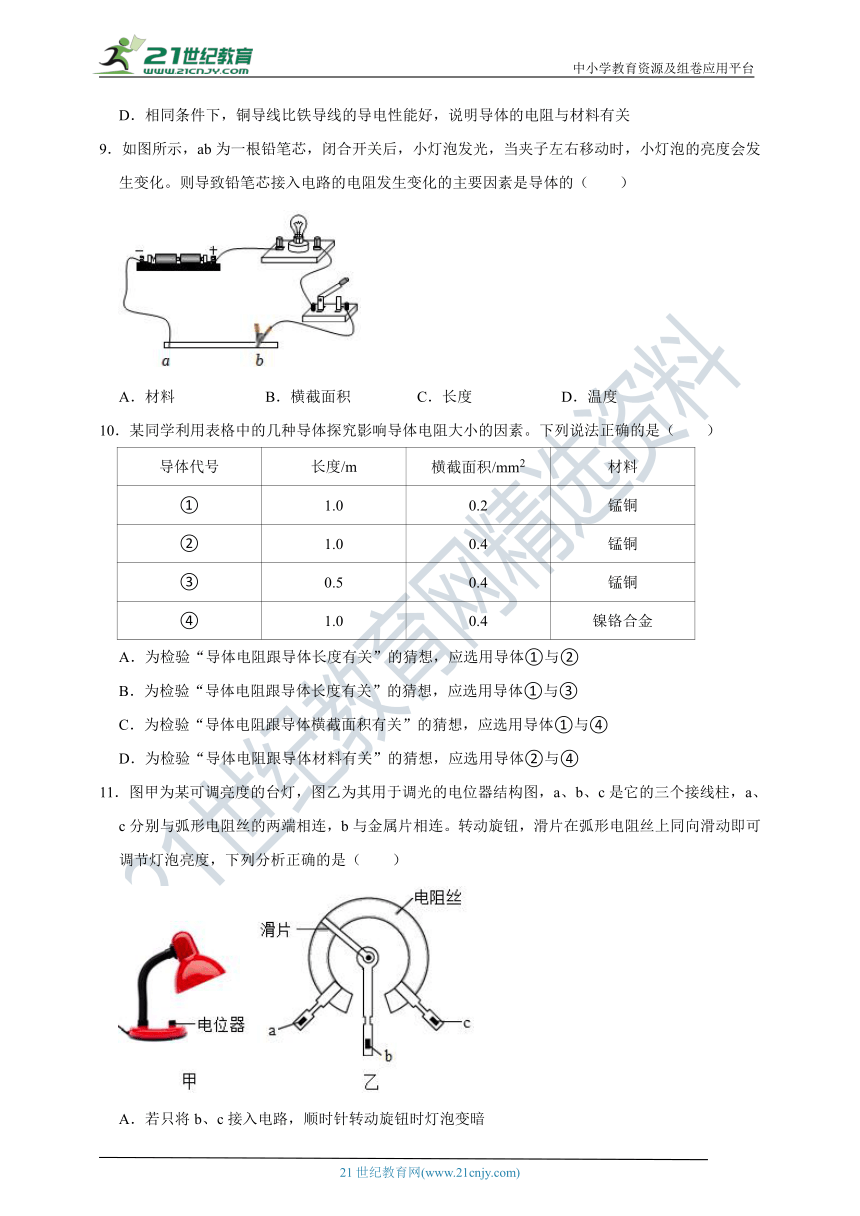

9．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的亮度会发生变化。则导致铅笔芯接入电路的电阻发生变化的主要因素是导体的（　　）
A．材料 B．横截面积 C．长度 D．温度
10．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
11．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
12．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）
A．电压 B．电流 C．长度 D．材料
13．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）
A．M接C，N接B B．M接B，N接D C．M接C，N接A D．M接A，N接C
14．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（　　）
A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最右端
C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉
15．根据材料的导电性能，材料可分为导体、半导体以及绝缘体三大类。下列给出的材料中，属于半导体的是（　　）
A．金和银 B．玻璃和橡胶 C．锗和砷化镓 D．铜和铁
二．填空题（本题共5小题，每空1分，共14分。）
16．一节新的干电池的电压是 　 　V；一节铅蓄电池的电压是 　 　V；人体的安全电压是不高于 　 　V；家庭生活用电的电压是 　 　V。
17．一只学生实验用的电压表，三个接线柱旁标有“﹣”、“3”、“15”字样。如果被测电压大约为10V，用电压表测这段电路电压时，电压表应与该电路 　 　联，且应接“﹣”和 　 　接线柱。
18．如图1所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图2所示，则L2两端的电压U2＝　 　V，电源电压U＝　 　V。
19．有一根电阻丝，有使用的过程中，被拉长了一点，则它的电阻 　 　；把两根导线并在一起作一根导线使用，电阻将 　 　。（选填“变大”、“变小”或“不变”）
20．将一根镍铬合金丝均匀拉长接入电路，其电阻将 　 　；若将这根镍铬合金丝对折后接入电路，其电阻将 　 　。（填“变大”、“变小”或“不变”）变阻器是通过改变接入电路中电阻线的 　 　来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是 　 　Ω。
三．作图题（本题共2小题，每小题4分，共8分。）
21．根据如图实物电路，画出对应的电路图。
22．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向左移动时，电压表的示数变小。
四．实验探究题（本题共2小题，每空2分，共18分。）
23．小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）为了使结论具有普遍意义，不能选择规格 　 　的小灯泡。
（2）他们只用两个小灯泡，通过如图所示电路就记录了3次实验数据如表，分析实验数据，你认为3组数据都可信吗？　 　（选填“全部可信”或“部分可信”），理由是 　 　。
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是 　 　。
24．在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如表所示：
（1）实验中应通过观察　 　来比较电阻的大小，这种实验方法叫 　 　；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与 　 　的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与 　 　的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为 　 　的两根电阻丝进行实验。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
五．计算题（本题共2小题，25题6分，26题9分，共15分。）
25．如图所示的电路中，电源电压恒定不变，当S闭合，S1断开时，电压表的示数为3V，电流表的示数为0.4A；当S、S1都闭合，电流表的示数为1A；求：（1）电源电压是多少？
（2）当S、S1都闭合时，R1两端的电压是多少？通过R1的电流是多少？
26．如图所示，闭合开关后，电流表的示数为0.5A，电压表V1的示数为6V，电压表V2的示数为2V。求：
（1）通过L1的电流；
（2）L2两端电压；
（3）L1两端电压。
九年级物理人教版单元检测卷：第16章电压 电阻（基础卷）
参考答案
一．选择题（共15小题）
1．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。下列有关常见电压值、电流值的表述错误的是（　　）
A．一节新的干电池的电压是1.5V
B．空调工作时的电流大约为2A
C．手机锂电池电压约为3.7V
D．我国家庭电路的电压是220V
【解答】解：A、一节新的干电池的电压是1.5V，故A正确；
B、空调工作时的电流大约为5A，故B错误；
C、手机锂电池的电压较小，约为3.7V，故C正确。
D、家庭电路的电压是220V，故D正确。
故选：B。
2．如图所示的电路能正确测量灯L1的电流或电压的是（　　）
A． B．
C． D．
【解答】解：A、图中电流表与灯L2串联，但电流从负接线柱进去，从正接线柱流出，不可以测量灯L2的电流大小，故A错误；
B、图中电流表串联在干路上，测量L1、L2的总电流，不能测量灯L1的电流大小，故B错误；
C、由图可知，电压表与L1并联，正负接线柱接法正确，故C正确；
D、由图可知，电压表测的是两灯串联的总电压，或电源电压，故D错误。
故选：C。
3．在某次电学实验中、某电表的示数如图所示、其示数为（　　）
A．1.5A B．7.5A C．1.5V D．7.5V
【解答】解：
由图可知，表盘上标有“V”字样，则该电表是电压表，电压表使用的量程为0～3V，分度值为0.1V，其示数为1.5V。
故选：C。
4．如图所示的电路中，已知电压表读数为2V，电源电压为4.5V，下列说法正确的是（　　）
A．两盏灯是并联的
B．L1灯两端电压为2V
C．L2灯两端电压为2V
D．若灯L1断路，电压表仍然有示数
【解答】解：由电路图可知，两灯泡串联，电压表测L2两端的电压，
则L2两端的电压为2V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：
U1＝U﹣U2＝4.5V﹣2V＝2.5V；
若灯L1断路，电压表断路，电压表没有示数，故C正确，ABD错误。
故选：C。
5．如图所示，在“探究串联电路中电压的规律”时，小芸同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源的位置，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【解答】解：用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故ABC错误，D正确。
故选：D。
6．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V B．V1示数等于6V
C．V示数小于6V D．V示数大于6V
【解答】解：由电路图可知，闭合开关后两个灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压，
因为并联电路中各支路两端电压与电源电压都相等，电压表V2示数为6V，所以电压表V、电压表V1的示数相等，都等于6V。
故选：B。
7．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
【解答】解：A、为保证电路安全，连接电路时应断开开关，故A正确；
B、在不确定待测电压时，应该先采用大量程试触，故B正确；
C、测量时，应该尽量选取不同规格的灯泡进行实验，故C错误；
D、电压表应与被测电路并联，故D正确；
本题选错误的，故选C。
8．关于导体的电阻，下列说法不正确的是（　　）
A．导体能够导电，但它对电流仍有阻碍作用
B．导体的电阻由它两端的电压和通过的电流决定
C．导体的电阻越大，说明它对电流的阻碍作用越大
D．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关
【解答】解：A、电阻是导体阻碍电流的性质，导体能导电，也有电阻，故A正确；
B、电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，故B不正确；
C、导体的电阻越大，说明它对电流的阻碍作用越大，故C正确；
D、电阻大小与导体的材料、长度、横截面积有关。相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关，故D正确。
故选：B。
9．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，当夹子左右移动时，小灯泡的亮度会发生变化。则导致铅笔芯接入电路的电阻发生变化的主要因素是导体的（　　）
A．材料 B．横截面积 C．长度 D．温度
【解答】解：当夹子左右移动时，铅笔芯接入电路中的长度会发生变化，铅笔芯接入电路的电阻发生变化，根据I＝知，电路中电流发生变化，小灯泡的亮度就会发生变化，所以导致铅笔芯接入电路的电阻发生变化的主要因素是导体的长度。
故选：C。
10．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【解答】为检验“导体电阻跟导体长度有关”的猜想，需要控制材料和横截面积相同，改变长度，分析电阻阻值的变化，应选②③；
为检验“导体电阻跟导体横截面积有关”的猜想，需要控制材料和长度相同，改变导体横截面积，分析电阻阻值的变化，应选①②；
为检验“导体电阻跟导体材料有关”的猜想，需要控制长度和横截面积相同，改变导体材料，分析电阻阻值的变化，应选②④；
所以A、B、C错误，D正确；
故选：D。
11．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗
【解答】解：
A、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故A错误；
BD、若只将a、b接入电路，滑片左边的电阻丝接入电路，即滑片逆时针转动旋钮时，电阻变小，灯泡变亮，故B正确，D错误；
C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误。
故选：B。
12．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）
A．电压 B．电流 C．长度 D．材料
【解答】解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度。
故选：C。
13．如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（　　）
A．M接C，N接B B．M接B，N接D C．M接C，N接A D．M接A，N接C
【解答】解：用滑动变阻器调节灯的亮度时，滑动变阻器应与灯泡串联，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大，变阻器接入电路的电阻变小，则变阻器接入电路的电阻丝变短，所以变阻器下方的D接线柱应接入电路，上方的接线柱可选用A或B，则M应该接A或B，N接D。
故选：B。
14．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（　　）
A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最右端
C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉
【解答】解：
A、电阻丝容易导电，是导体；缠绕电阻丝的圆筒不容易导电，是绝缘体，故A正确；
B、闭合开关前，为了保护电路，滑动变阻器阻值应调至最大，故滑片应置于最右端，故B正确；
C、闭合开关后，当滑片向左滑动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，小灯泡的亮度由暗变亮，故C错误；
D、为了使滑片与电阻丝接触良好，使电路中有电流通过，需要将接触部位的绝缘层刮掉，故D正确。
故选：C。
15．根据材料的导电性能，材料可分为导体、半导体以及绝缘体三大类。下列给出的材料中，属于半导体的是（　　）
A．金和银 B．玻璃和橡胶 C．锗和砷化镓 D．铜和铁
【解答】解：容易导电的材料是导体，不容易导电的材料是绝缘体，半导体的导电性能介于导体和绝缘体之间。
AD．金属都是导体，金、银、铜、铁是导体，故AD不符合题意；
B．玻璃和橡胶在一般情况下不容易导电，是绝缘体，故B不符合题意；
C．锗和砷化镓的导电性能介于导体和绝缘体之间，是半导体，故C符合题意。
故选：C。
二．填空题（共5小题）
16．一节新的干电池的电压是 　1.5　V；一节铅蓄电池的电压是 　2　V；人体的安全电压是不高于 　36　V；家庭生活用电的电压是 　220　V。
【解答】解：由电学常识可知，一节新的干电池电压是1.5V，一节铅蓄电池的电压是2V，人体安全电压是不高于36V，家庭照明电路电压是220V。
故答案为：1.5；2；36；220。
17．一只学生实验用的电压表，三个接线柱旁标有“﹣”、“3”、“15”字样。如果被测电压大约为10V，用电压表测这段电路电压时，电压表应与该电路 　并　联，且应接“﹣”和 　15　接线柱。
【解答】解：如果被测电压大约为10V，用电压表测这段电路电压时，电压表应与该电路并联，电压表应选择0～15V的量程，所以电压表应接“﹣”和“15”接线柱。
故答案为：并；15。
18．如图1所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图2所示，则L2两端的电压U2＝　2.3　V，电源电压U＝　6　V。
【解答】解：当开关S闭合时，电路是一个串联电路，电压表测量的是L2两端的电压，由图乙可知，此图中电压表接的是小量程，故分度值是0.1V，故示数U2＝2.3V；
已知L1两端的电压为U1＝3.7V，故电源电压U＝U1+U2＝3.7V+2.3V＝6V；
故答案为：2.3；6。
19．有一根电阻丝，有使用的过程中，被拉长了一点，则它的电阻 　变大　；把两根导线并在一起作一根导线使用，电阻将 　变小　。（选填“变大”、“变小”或“不变”）
【解答】解：有一根电阻丝，有使用的过程中，被拉长了一点，则它的长度变长、横截面积变小，所以电阻变大；
把两根导线并在一起作一根导线使用，长度不变，横截面积变大，电阻变小。
故答案为：变大；变小。
20．将一根镍铬合金丝均匀拉长接入电路，其电阻将 　变大　；若将这根镍铬合金丝对折后接入电路，其电阻将 　变小　。（填“变大”、“变小”或“不变”）变阻器是通过改变接入电路中电阻线的 　长度　来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是 　0～20　Ω。
【解答】解：导体的电阻与长度、横截面积和材料有关；当同种材料的导体长度越大，横截面积越小，电阻越大；反之，电阻越小；将一根镍铬合金丝均匀拉长后，长度变长，横截面积变小，故电阻将增大；
若将这根镍铬合金丝对折后，则长度变短，横截面积变大，故电阻将会变小。
变阻器是通过改变接入电路中电阻线的长度来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω，1A”的字样，则表示这只滑动变阻器的电阻变化范围是0～20Ω。
故答案为：变大；变小；长度；0～20。
三．作图题（共2小题）
21．根据如图实物电路，画出对应的电路图。
【解答】解：由图可知两灯泡串联接入电路，电流表测通过电路的电流，电压表测灯泡L1两端的电压，如图。。
22．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片向左移动时，电压表的示数变小。
【解答】解：若该电路为并联电路，则电压表会测量小灯泡两端的电压，由于电源电压不变，所以电压表示数不变，不符合题意，故该电路为串联电路（即灯泡和变阻器串联）；
由图知，电流从电源的正极出来，先接到开关、滑动变阻器，电压表的负接线柱与灯泡的左端相连，所以电压表不可能并联到滑动变阻器的两端（否则电压表正负接线柱接反），则电压表应并联在灯泡的两端，即电压表测量灯泡两端的电压；
滑动变阻器的滑片P向左移动时，电压表的示数变小，根据U＝IR可知，电路中的电流减小，则滑动变阻器接入电路的电阻应变大，故应将变阻器的右下接线柱接入电路中与灯泡串联；电源电压为3V，电压表选用小量程；如图所示：
四．实验探究题（共2小题）
23．小希和小聪一起进行“探究串联电路的电压关系”的实验。
（1）为了使结论具有普遍意义，不能选择规格 　相同　的小灯泡。
（2）他们只用两个小灯泡，通过如图所示电路就记录了3次实验数据如表，分析实验数据，你认为3组数据都可信吗？　部分可信　（选填“全部可信”或“部分可信”），理由是 　只用两个小灯泡，电源电压恒定，两个灯泡分得的电压应保持不变　。
试验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
（3）测出L1两端的电压后，小希断开开关，准备拆下电压表，改装在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小聪的办法是错误的，原因是 　电压表的正负接线柱接反了　。
【解答】解：（1）为了使探究得出的结论具有普遍意义，应该选取不同规格的小灯泡进行实验，不能选择规格相同的小灯泡；
（2）只用两个小灯泡，电源电压恒定，两个灯泡分得的电压应保持不变，故该实验只能得到1组实验数据，而表中有3组不同数据，所以这3组数据部分可信；
（3）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小聪的做法是错误的。
故答案为：（1）相同；（2）部分可信；只用两个小灯泡，电源电压恒定，两个灯泡分得的电压应保持不变；（3）电压表的正负接线柱接反了。
24．在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如表所示：
（1）实验中应通过观察　电流表的示数　来比较电阻的大小，这种实验方法叫 　转换法　；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与 　长度　的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与 　横截面积　的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为 　A、D　的两根电阻丝进行实验。
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
【解答】解：（1）电阻是对电流的阻碍作用，电压一定时，电阻越大，电流表的示数越小，通过观察电流表的示数可以判断电阻的大小，应用了转换法；
（2）观察表中A、B实验组，材料和横截面积相同、长度不同，探究导体电阻大小与长度的关系；
（3）观察表中A、C实验组，材料和长度相同、横截面积不同，探究导体电阻大小与横截面积的关系；
（4）要探究导体电阻大小与导体材料的关系，变量是材料，控制长度和横截面积相同，观察表中A、D两组符合条件。
故答案为：（1）电流表的示数；转换法；（2）长度；（3）横截面积；（4）A、D。
五．计算题（共2小题）
25．如图所示的电路中，电源电压恒定不变，当S闭合，S1断开时，电压表的示数为3V，电流表的示数为0.4A；当S、S1都闭合，电流表的示数为1A；求：（1）电源电压是多少？
（2）当S、S1都闭合时，R1两端的电压是多少？通过R1的电流是多少？
【解答】解：（1）当S闭合，S1断开时，只有R2连入电路，电压表测电源电压，则电源电压为3V；
（2）当S、S1都闭合，R1与R2并联，电压表测电源电压，电流表测干路电流，
因并联电路各支路两端的电压相等，则R1两端的电压U1＝U＝3V，
因并联电路两电阻互不影响，则通过R2的电流仍为0.4A，
则此时通过R1的电流为：I1＝I﹣I2＝1A﹣0.4A＝0.6A。
答：（1）电源电压为3V；
（2）R1两端的电压为3V，通过R1的电流是0.6A。
26．如图所示，闭合开关后，电流表的示数为0.5A，电压表V1的示数为6V，电压表V2的示数为2V。求：
（1）通过L1的电流；
（2）L2两端电压；
（3）L1两端电压。
【解答】解：（1）由电路图可知，两灯泡串联，已知闭合开关后，电流表的示数为0.5A，串联电路中电流处处相等，则通过L1的电流为0.5A；
（2）电压表V2测L2两端的电压，已知电压表V2的示数为2V，则L2两端电压U2＝2V；
（3）由图可知，电压表V1测电源的电压，已知电压表V1的示数为6V，即电源电压U＝6V，串联电路中总电压等于各分电压之和，则L1两端电压U1＝U﹣U2＝6V﹣2V＝4V。
答：（1）通过L1的电流为0.5A；
（2）L2两端电压为2V；
（3）L1两端电压为4V。
