第十九章 生 活 用 电
第1节 家 庭 电 路
目录
01
02
能力提升
夯实基础
夯实基础

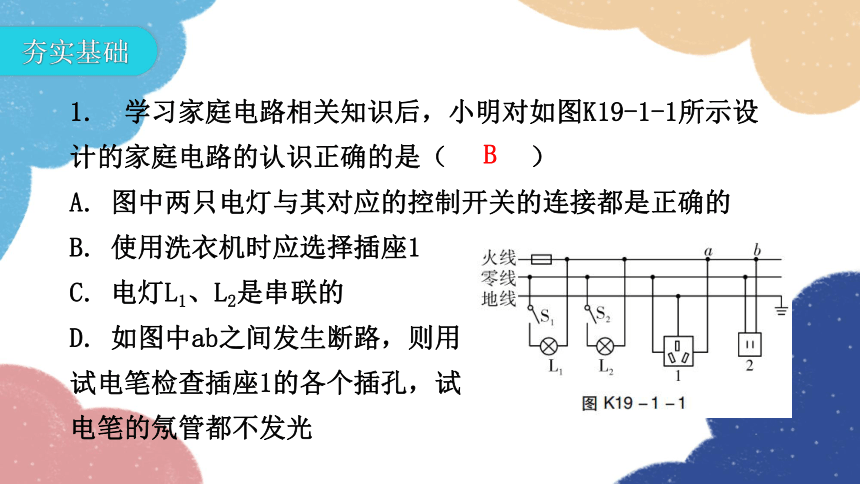

1. 学习家庭电路相关知识后，小明对如图K19-1-1所示设计的家庭电路的认识正确的是（ ）
A. 图中两只电灯与其对应的控制开关的连接都是正确的
B. 使用洗衣机时应选择插座1
C. 电灯L1、L2是串联的
D. 如图中ab之间发生断路，则用
试电笔检查插座1的各个插孔，试
电笔的氖管都不发光
B
2. （2021潍坊）一款塔式多孔插座如图K19-1-2所示，其技术参数为最大电压250 V，最大电流10 A，关于该插座的接线和使用方法正确的是（ ）
A. 插座通电后可用湿布擦去表面灰尘
B. 插座内可以只接火线和零线
C. 手机充电器使用后应与插座断开
D. 标有“220 V 3 000 W”的电热水器可使用该插座
C

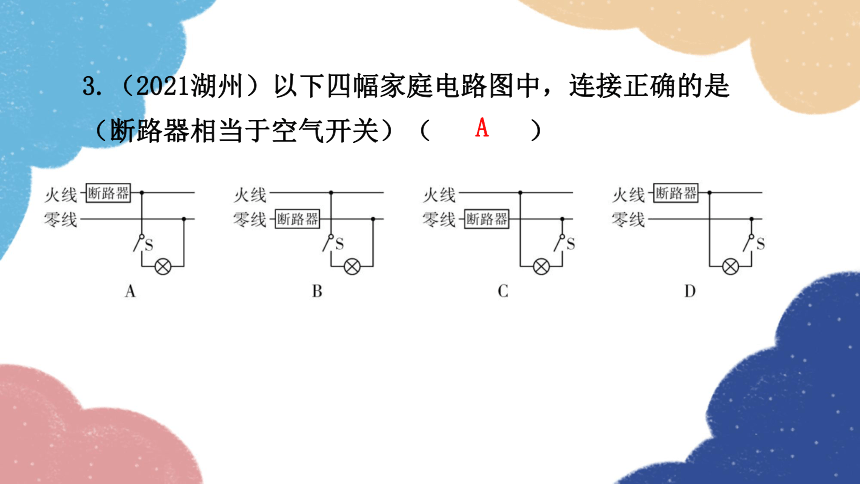

3.（2021湖州）以下四幅家庭电路图中，连接正确的是（断路器相当于空气开关）（ ）
A

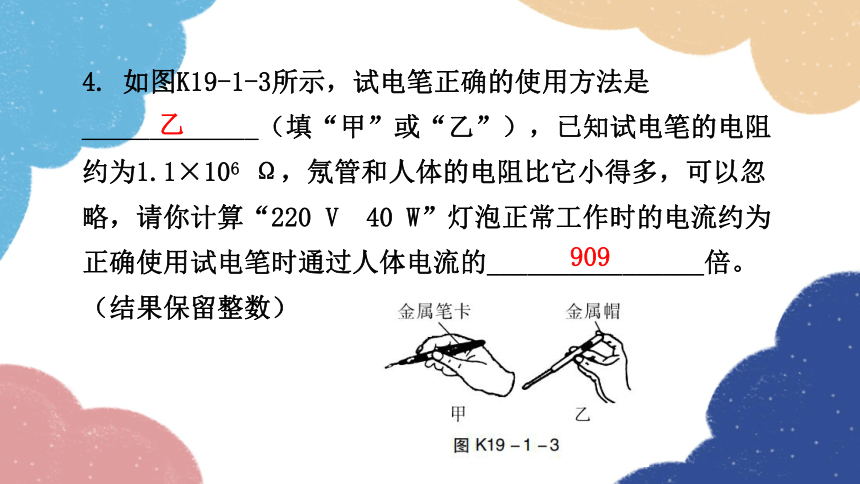

4. 如图K19-1-3所示，试电笔正确的使用方法是_____________（填“甲”或“乙”），已知试电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V 40 W”灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的________________倍。（结果保留整数）
乙
909

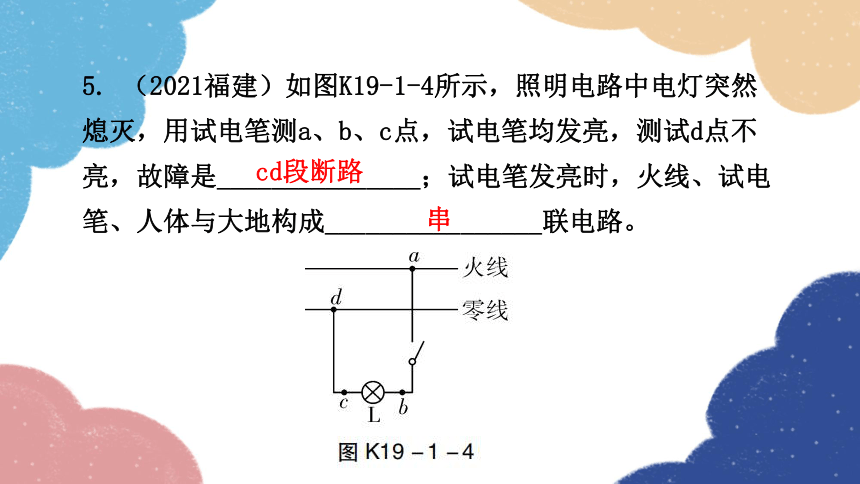

5. （2021福建）如图K19-1-4所示，照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是_______________；试电笔发亮时，火线、试电笔、人体与大地构成________________联电路。
cd段断路
串
6. （2021菏泽）在图K19-1-5所示的家庭电路中，控制电灯的开关应接在_______________处；接地线应接在三孔插座的________________插孔处。（均填字母）
A
C
7. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一个特殊装置（在图中虚线框内，未画出），检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（ ）
能力提升
C
8. 一间教室要安装两盏“220 V 60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图K19-1-6中的元件用笔画线代替导线连接起来。
如答图K19-1-1所示。
9. (拓展应用)如图K19-1-7所示，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行下面的思考（不要求连接电路）。
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是________________（填“串联”或“并联”）的。
并联
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面图________________（填字母）中的电路。
D
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的________________（填“干路”或“某一支路”）中。
干路
（4）三孔插座为了实现左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，作图时的连接顺序是________________（填字母）。
A. “火线、开关、右孔”
B. “火线、右孔、开关”
C. “右孔、火线、开关”
A
