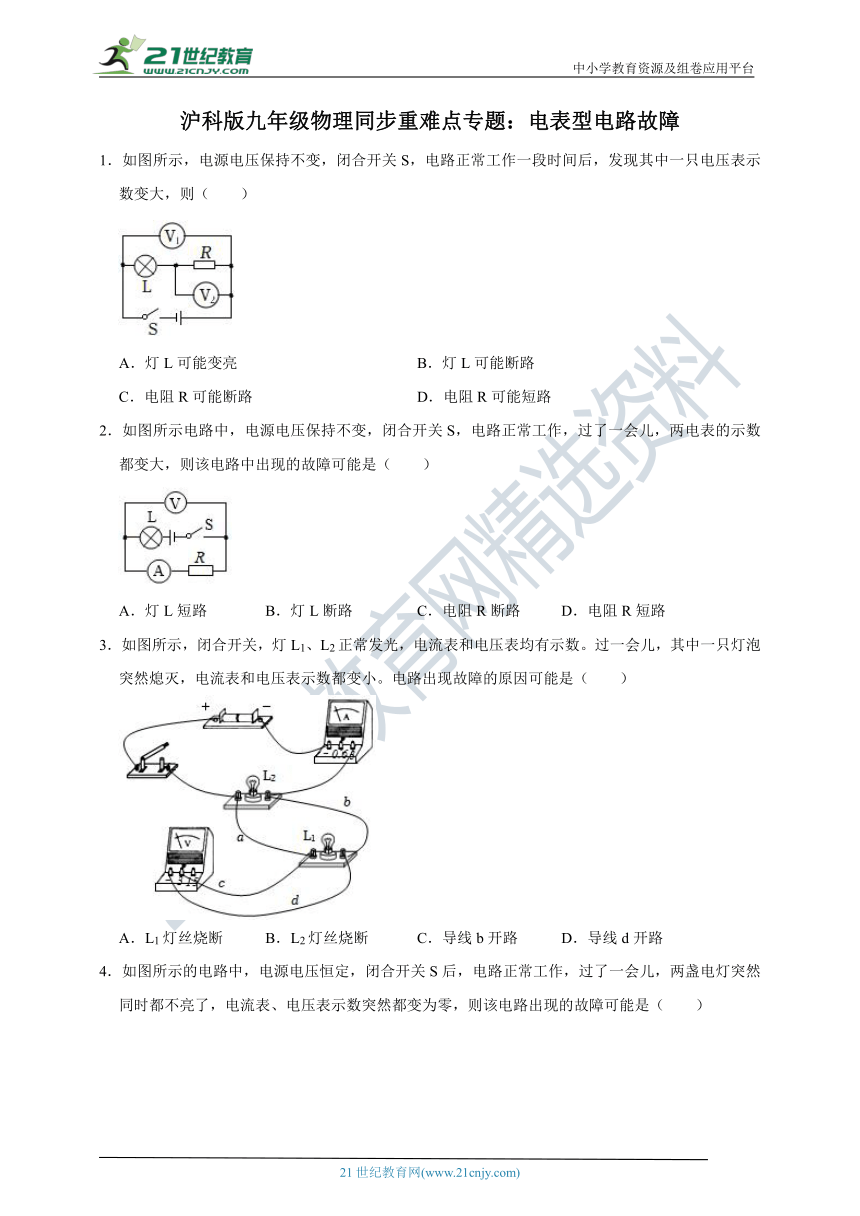

沪科版九年级物理同步重难点专题：电表型电路故障
1．如图所示，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现其中一只电压表示数变大，则（　　）
A．灯L可能变亮 B．灯L可能断路
C．电阻R可能断路 D．电阻R可能短路
2．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（　　）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
3．如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（　　）
A．L1灯丝烧断 B．L2灯丝烧断 C．导线b开路 D．导线d开路

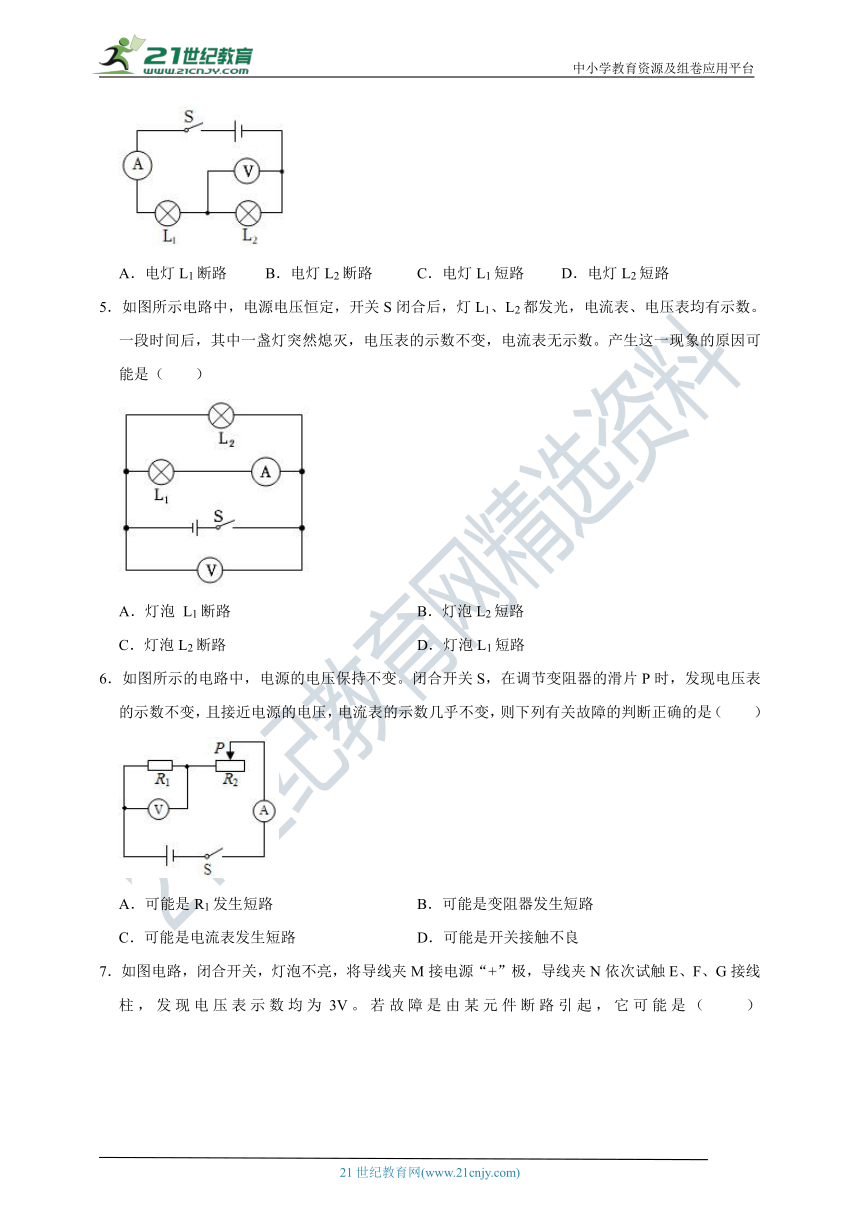

4．如图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两盏电灯突然同时都不亮了，电流表、电压表示数突然都变为零，则该电路出现的故障可能是（　　）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
5．如图所示电路中，电源电压恒定，开关S闭合后，灯L1、L2都发光，电流表、电压表均有示数。一段时间后，其中一盏灯突然熄灭，电压表的示数不变，电流表无示数。产生这一现象的原因可能是（　　）
A．灯泡 L1断路 B．灯泡L2短路
C．灯泡L2断路 D．灯泡L1短路
6．如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良

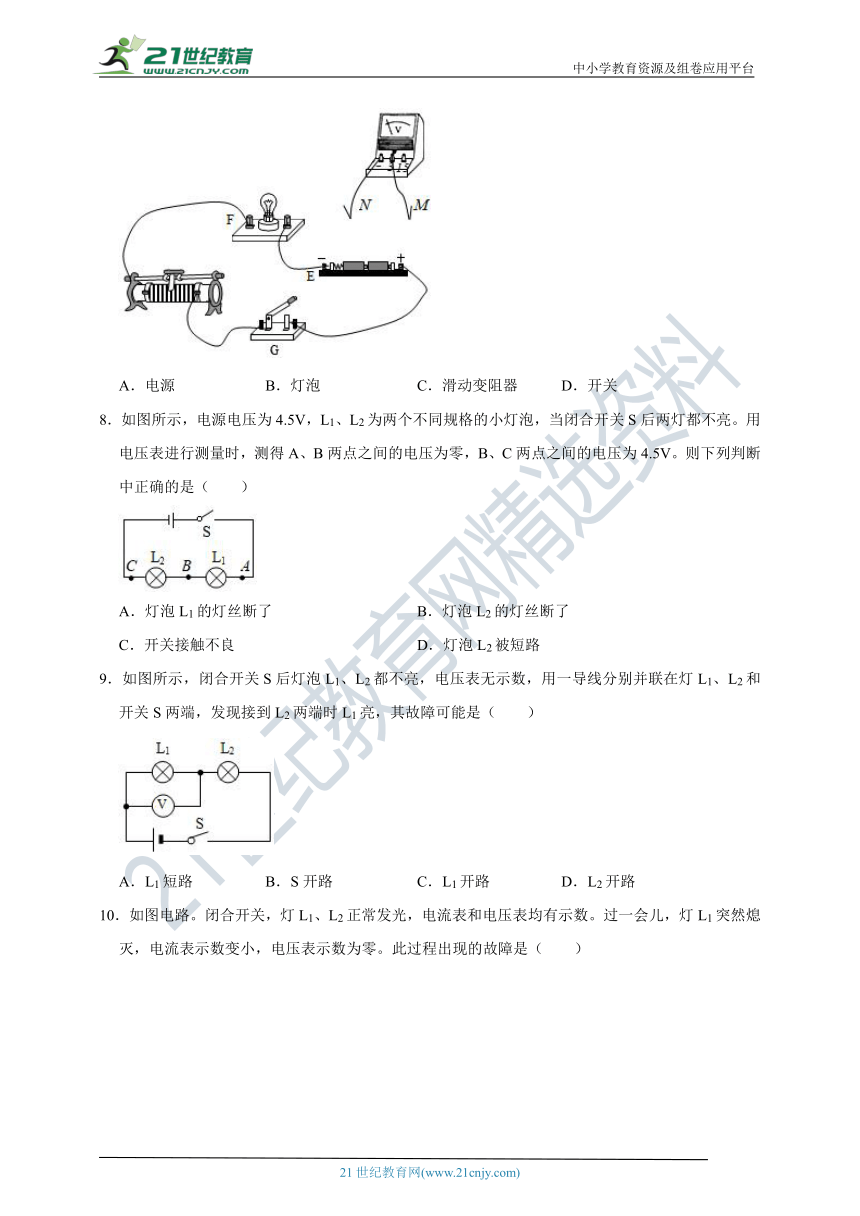

7．如图电路，闭合开关，灯泡不亮，将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V。若故障是由某元件断路引起，它可能是（　　）
A．电源 B．灯泡 C．滑动变阻器 D．开关
8．如图所示，电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．开关接触不良 D．灯泡L2被短路
9．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S两端，发现接到L2两端时L1亮，其故障可能是（　　）
A．L1短路 B．S开路 C．L1开路 D．L2开路

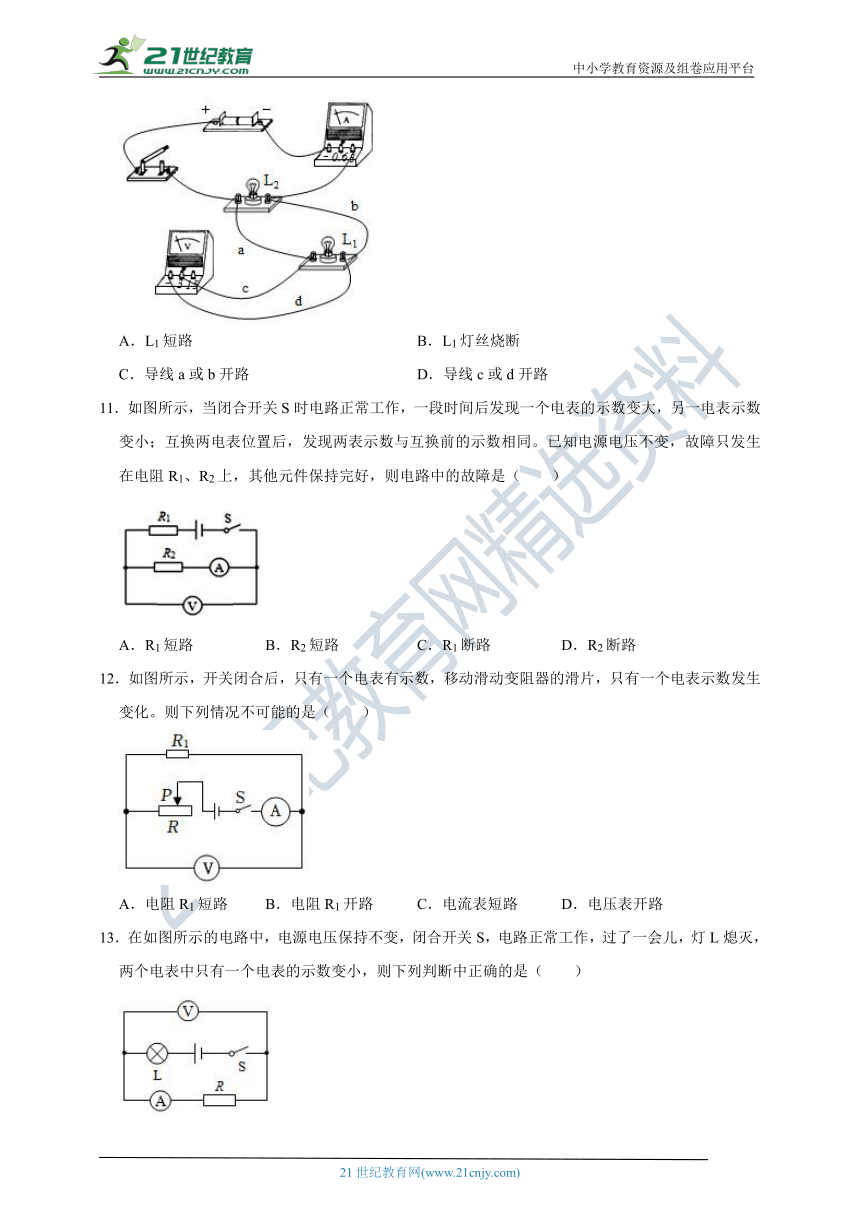

10．如图电路。闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是（　　）
A．L1短路 B．L1灯丝烧断
C．导线a或b开路 D．导线c或d开路
11．如图所示，当闭合开关S时电路正常工作，一段时间后发现一个电表的示数变大，另一电表示数变小；互换两电表位置后，发现两表示数与互换前的示数相同。已知电源电压不变，故障只发生在电阻R1、R2上，其他元件保持完好，则电路中的故障是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
12．如图所示，开关闭合后，只有一个电表有示数，移动滑动变阻器的滑片，只有一个电表示数发生变化。则下列情况不可能的是（　　）
A．电阻R1短路 B．电阻R1开路 C．电流表短路 D．电压表开路
13．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（　　）
A．灯L断路 B．电阻R短路 C．灯L短路 D．电阻R断路
14．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
15．如图所示，当开关S闭合后，两只灯泡均发光，两电表均有示数。过一段时间后，发现电压表示数变大，电流表示数为0．经检查，除小灯泡外其余器材的接触良好，造成这种情况的原因可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L1、L2都断路
16．如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
17．某同学选好电流表和电压表的量程，按如图所示的电路连接好电路，闭合开关后，灯不亮，电流表的指针几乎不动，电压表的指针有明显偏转，根据以上现象分析该电路的故障可能是（　　）
A．电流表坏了
B．L1断路了
C．L2的灯丝被烧断或灯座末接通
D．L2短路了
18．如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表、电流表的示数始终为0，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
19．如图，电源电压恒为3V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）
A．R1短路，此时电压表示数为3V
B．R2短路，此时电压表示数为0V
C．R1断路，此时电压表示数为3V
D．R2断路，此时电压表示数为0V
20．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
沪科版九年级物理同步重难点专题：电表型电路故障
参考答案与试题解析
1．如图所示，电源电压保持不变，闭合开关S，电路正常工作一段时间后，发现其中一只电压表示数变大，则（　　）
A．灯L可能变亮 B．灯L可能断路
C．电阻R可能断路 D．电阻R可能短路
【解答】解：由图知，当电路正常工作时，灯泡L和电阻R串联，电压表V1测电源电压，电压表V2测R两端的电压；
一段时间后，发现其中一只电压表示数变大，因电源电压不变，则电压表V1示数不变，因此只能是电压表V2示数增大；
电压表V2示数增大有两种可能：①灯泡L短路，则灯两端电压为0，电阻R两端的电压变为电源电压，即电压表V2的示数变为电源电压，所以V2的示数变大；
②电阻R断路，此时电压表V2和灯串联在电源上，此时电压表V2测电源电压，所以V2的示数变大；
灯泡L短路时，灯泡不发光；电阻R断路时，由串联电路的特点可知，灯泡也不发光；
由此可知，ABD错误、C正确。
故选：C。
2．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（　　）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
【解答】解：A、如果灯L发生了短路，电流表示数变大，同时电压表相当于测量电源电压，故示数也变大，故A符合题意；
B、如果灯L发生了断路，电流表、电压表示数都变为零，故B不符合题意；
C、如果R出现断路，电流表示数变为零，电压表测量电源电压，有示数，示数变大，故C不符合题意；
D、如果R出现短路，电压表示数为0，电流表有示数，示数变大，故D不符合题意。
故选：A。
3．如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（　　）
A．L1灯丝烧断 B．L2灯丝烧断 C．导线b开路 D．导线d开路
【解答】解：由图可知，该电路为并联电路，电流表测量干路中的电流，电压表测量的是电源的电压；
闭合开关，灯L1、L2正常发光，电流表和电压表均有示数；
过一会儿，其中一只灯泡突然熄灭，电流表示数变小，这说明一条支路发生了断路现象；
电压表示数变小，说明电压表与电源之间是断开的，所以故障是导线a或导线b断路，故C正确。
故选：C。
4．如图所示的电路中，电源电压恒定，闭合开关S后，电路正常工作，过了一会儿，两盏电灯突然同时都不亮了，电流表、电压表示数突然都变为零，则该电路出现的故障可能是（　　）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
【解答】解：由图知，两个灯泡串联，电流表测量电路中的电流，电压表测量L2两端的电压；两盏电灯突然同时都不亮了，电流表示数为0，说明电路是断路；电压表示数为零，说明电压表与电源之间是断开的，所以故障可能是电灯L1断路。
故选：A。
5．如图所示电路中，电源电压恒定，开关S闭合后，灯L1、L2都发光，电流表、电压表均有示数。一段时间后，其中一盏灯突然熄灭，电压表的示数不变，电流表无示数。产生这一现象的原因可能是（　　）
A．灯泡 L1断路 B．灯泡L2短路
C．灯泡L2断路 D．灯泡L1短路
【解答】解：由图可知，两个灯泡并联，电压表测量电源的电压，电流表与L1串联，测量L1的电流；若一灯灭了，电压表的示数不变，说明电压表与电源之间是接通的；电流表无示数，说明通过L1的电流为0，故产生这一现象的原因可能是L1断路。
故选：A。
6．如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量R1两端的电压；
A、若R1发生短路，闭合开关S，在调节变阻器的滑片P时，滑动变阻器接入电路的电阻改变，根据欧姆定律可知，电路中的电流改变，电流表示数发生变化；根据U＝IR可知，R1两端的电压为0，电压表示数为0，故A错误；
B、若变阻器发生短路，闭合开关S，在调节变阻器的滑片P时，电路的总电阻不变，电路中的电流不变，电流表示数不变，电压表测量的是电源电压，故B正确；
C、若电流表发生短路，闭合开关S，在调节变阻器的滑片P时，滑动变阻器接入电路的电阻改变，根据欧姆定律可知，电路中的电流改变，根据U＝IR可知，R1两端的电压改变，电压表示数改变，故A错误；
D、若开关接触不良，则电路中无电流，电压表和电流表示数都为0，故D错误。
故选：B。
7．如图电路，闭合开关，灯泡不亮，将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V。若故障是由某元件断路引起，它可能是（　　）
A．电源 B．灯泡 C．滑动变阻器 D．开关
【解答】解：将导线夹M接电源“+”极，导线夹N依次试触E、F、G接线柱，发现电压表示数均为3V，则电压表接E、F、G接线柱时，都能与电源接通，若故障是由某元件断路引起，则故障为GM间的开关断路。
故选：D。
8．如图所示，电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5V。则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．开关接触不良 D．灯泡L2被短路
【解答】解：
已知两灯串联，闭合开关后，两灯都不亮，所以不可能是一灯短路，只能是断路；将电压表并联在L1两端时（AB两点），电压表示数为0，说明A、B两点与电源间存在断路；将电压表并联到BC两点时，电压表有示数，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了；故B正确。
故选：B。
9．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S两端，发现接到L2两端时L1亮，其故障可能是（　　）
A．L1短路 B．S开路 C．L1开路 D．L2开路
【解答】解：分析电路图知：两只灯泡串联，电压表测量L1两端电压。
闭合开关S后灯泡L1、L2不亮 电压表无示数，说明电压表的正负接线柱不能与电源两极相连，并且电路故障为断路；
用一导线分别接在灯L1、L2 开关S两端，发现接到L2两端时L1 亮，说明灯泡L1完好，因此电路故障为L2断路。
故选：D。
10．如图电路。闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是（　　）
A．L1短路 B．L1灯丝烧断
C．导线a或b开路 D．导线c或d开路
【解答】解：由图可知，该电路为并联电路，电流表测量干路中的电流，电压表测量的是电源的电压；
闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，根据并联电路的电流特点可知，电路中有一条支路发生了断路现象；
电压表示数为零，说明电压表的正负接线柱与电源是断开的；
A、L1短路，则整个电路短路，电源会烧坏，两个电表都无示数，故A不符合题意；
B、L1灯丝烧断，干路中的电流减小，电压表并联到电源两端，有示数，故B不符合题意；
C、导线a或b开路，灯泡L1的支路没有接到电路中，电流表示数减小，电压表与电源之间是断开的，电压表无示数，故C符合题意；
D、导线c或d开路，灯泡L1的支路接到电路中，灯L1、L2仍然正常发光，电流表示数不变，电压表与电源之间是断开的，电压表无示数，故D不符合题意。
故选：C。
11．如图所示，当闭合开关S时电路正常工作，一段时间后发现一个电表的示数变大，另一电表示数变小；互换两电表位置后，发现两表示数与互换前的示数相同。已知电源电压不变，故障只发生在电阻R1、R2上，其他元件保持完好，则电路中的故障是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
【解答】解：A、若是R1短路，电压表由测量R2的电压变成测量电源电压，故电压表示数变大，而此时电路电阻会变小，故电路中的电流也会变大，故两表示数都变大，且互换两电表位置后，电流表与电阻R2并联以及电压表并联，电压表被短路，示数为零，电流表示数增加比原来大得多，故A不符合题意
B、若是R2短路，电压表相当于测量导线的电压，故其示数变小；而此时电路电阻会变小，故电路中的电流会变大，互换两电表位置后，电压表测量电流表两端的电压，由于电流表的电阻可以认为是零，所以电压表的示数认为零，电流表仍测量通过R1的电流，两表示数都不变，故B符合题意；
C、若R1断路，该电路是断路，所以电流表示数变小为零，电压表与电压两端不相连，示数为0，故C不符合题意；
D、若R2断路，该电路是断路，所以电流表示数变小为零，电压表示数变大，测量电源电压，互换两电表位置后，电流表有示数，电压表也有示数且等于电源电压，与原来不相同，故D不符合题意；
故选：B。
12．如图所示，开关闭合后，只有一个电表有示数，移动滑动变阻器的滑片，只有一个电表示数发生变化。则下列情况不可能的是（　　）
A．电阻R1短路 B．电阻R1开路 C．电流表短路 D．电压表开路
【解答】解：
A、若电阻R1短路，则电压表的示数为0，移动滑片，电压表示数不变，由于电阻发生变化，根据欧姆定律可知，电流表示数会发生变化，故A不符合题意；
B、电阻R1开路，则电压表、电流表和滑动变阻器串联接入电路中，电压表测量的是电源电压，示数为电源电压，电流表示数为0，移动滑片，电压表和电流表示数不变，故B符合题意；
C、若电流表短路，则电流表示数一种为0，移动滑片，电压表示数不变，由于电阻发生变化，根据串联电路的分压规律可知，定值电阻两端的电压会发生变化，即电压表示数发生变化，故C不符合题意；
D、若电压表开路，则电压表的示数为0，保持不变，移动滑片，由于电阻发生变化，根据欧姆定律可知，电流表示数会发生变化，故D不符合题意。
故选：B。
13．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（　　）
A．灯L断路 B．电阻R短路 C．灯L短路 D．电阻R断路
【解答】解：
A、若灯L断路，整个电路断路，两表示数都减小为零。故A错误；
B、若电阻R短路，灯泡发光，电路中电阻减小，电流增大，电流表示数增大；电压表相当于与导线并联，电压表示数减小为零；此时灯泡发光，而题中是灯L熄灭，不符合题意。故B错误；
C、若灯L短路，电路中电阻减小，电流增大，电流表示数增大；此时电压表测量电源电压，电压表示数增大。故C错误；
D、若电阻R断路，没有电流流过电流表，电流表示数减小为零；此时灯泡与电压表串联，由于电压表的内阻很大，则通过灯泡的电流几乎为零，灯L熄灭；此时电压表测量电源电压，电压表示数增大。故D正确。
故选：D。
14．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
【解答】解：A、若L1断路；只有L2发光，电流表、电压表都有示数，故A不符合题意；
B、若L2断路，灯L1发光，电流表无示数，电压表有示数，故B符合题意；
C、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故C不符合题意；
D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意。
故选：B。
15．如图所示，当开关S闭合后，两只灯泡均发光，两电表均有示数。过一段时间后，发现电压表示数变大，电流表示数为0．经检查，除小灯泡外其余器材的接触良好，造成这种情况的原因可能是（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L1、L2都断路
【解答】解：
A、如果灯L1断路，则整个电路断路，电路中无电流，两表都无示数。不合题意。
C、如果灯L2断路，则会造成电压表、L1和电流表串联，此时电压表有明显示数，几乎是电源电压，而电流表示数为零。符合题意。
B、如果灯L1短路，电路中就只有灯L2发光，此时L2两端电压为电源电压，所以电压表示数会变大，电流表示数变大。不合题意。
C、如果灯L2短路，则电压表也会被短路，造成电压表无示数；此时电路中只有灯L1，电阻变小，电流变大。不合题意。
故选：B。
16．如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【解答】解：
由图知，两只灯泡并联，闭合开关，电流表A2测量干路电流，A1测量通过灯泡L1的电流，
A、如果灯泡L1断路不能发光，电流表A1断路没有示数。不符合题意；
B、如果灯泡L1短路，会造成电源短路，两只灯泡都不能发光。不符合题意；
C、如果灯泡L2断路不能发光，两只电流表都测量通过灯泡L1的电流，示数相同，L1能够发光。符合题意；
D、如果灯泡L2短路，会造成电源短路，两只灯泡都不能发光。不符合题意。
故选：C。
17．某同学选好电流表和电压表的量程，按如图所示的电路连接好电路，闭合开关后，灯不亮，电流表的指针几乎不动，电压表的指针有明显偏转，根据以上现象分析该电路的故障可能是（　　）
A．电流表坏了
B．L1断路了
C．L2的灯丝被烧断或灯座末接通
D．L2短路了
【解答】解：
A、如果电流表坏了，整个电路为断路状态，灯泡不亮，电压表无示数。此选项不符合题意；
B、如果L1断路，电流表和灯泡L2都断路，电流表无示数，灯泡都不亮，电压表测量电源电压指针会偏转。此选项符合题意；
C、如果L2的灯丝被烧断或灯座末接通，也就是断路，整个电路为断路状态，灯泡不亮，电压表无示数。此选项不符合题意；
D、如果灯泡L2短路了，L1会发光，电流表有示数，电压表有示数。此选项不符合题意。
故选：B。
18．如图所示的电路中，电源的电压保持不变。闭合开关S，在调节变阻器的滑片P时，发现电压表、电流表的示数始终为0，则下列有关故障的判断正确的是（　　）
A．可能是R1发生短路 B．可能是变阻器发生短路
C．可能是电流表发生短路 D．可能是开关接触不良
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量R1两端的电压；
A、若R1发生短路，闭合开关S，在调节变阻器的滑片P时，滑动变阻器接入电路的电阻改变，根据欧姆定律可知，电路中的电流改变，电流表示数发生变化；根据U＝IR可知，R1两端的电压为0，电压表示数为0，故A错误；
B、若变阻器发生短路，闭合开关S，在调节变阻器的滑片P时，电路的总电阻不变，电路中的电流不变，电流表示数不变，电压表测量的是电源电压，有示数，故B错误；
C、若电流表发生短路，闭合开关S，电流表示数为0，；在调节变阻器的滑片P时，滑动变阻器接入电路的电阻改变，根据欧姆定律可知，电路中的电流改变，根据U＝IR可知，R1两端的电压改变，电压表有示数，故C错误；
D、若开关接触不良，闭合开关S，在调节变阻器的滑片P时，电路中无电流，电压表和电流表示数都为0，故D正确。
故选：D。
19．如图，电源电压恒为3V。当闭合开关S时，两只电表均有示数。通电一会，发现一只电表示数增大，另一只电表示数减小，故障只发生在R1或R2上，则下列判断正确的是（　　）
A．R1短路，此时电压表示数为3V
B．R2短路，此时电压表示数为0V
C．R1断路，此时电压表示数为3V
D．R2断路，此时电压表示数为0V
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量电阻R2两端的电压；
A、若R1短路，则电压表测量的是电源电压，此时电压表示数为3V，根据串联电路的电压关系可知，电压表示数变大；根据串联电路的电阻关系可知，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故A错误；
B、若R2短路，根据U＝IR可知，此时电压表示数减小为0V；R2短路，根据串联电路的电阻关系可知，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故B正确；
C、若R1断路，则通过电流表、电压表无电流，示数都减小为0，故C错误；
D、若R2断路，电压表串联在电路中，测量电源的电压，此时电压表示数为3V；此时电路中无电流，电流表示数减小为0A，故D错误。
故选：B。
20．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
【解答】解：读图可知，两灯泡串联，电压表测量的是L1两端的电压，电流表测量电路中的电流；
当S闭合后，两个灯不发光，电流表示数为零，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡L1发生了断路。
故选：A。
