人教版九年级物理20.4电动机 同步练习（含答案）

人教版九年级物理20.4电动机 同步练习（含答案）

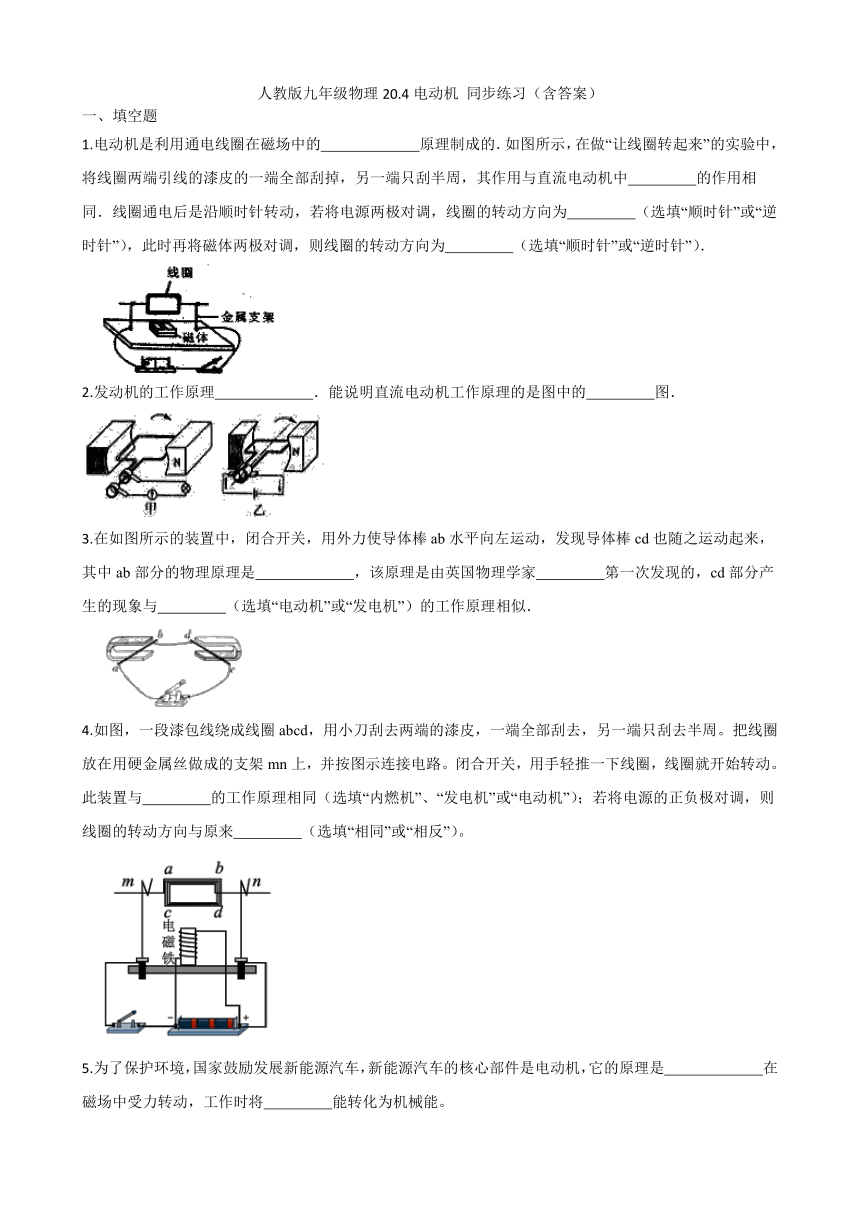

一、填空题
1.电动机是利用通电线圈在磁场中的　 　原理制成的．如图所示，在做“让线圈转起来”的实验中，将线圈两端引线的漆皮的一端全部刮掉，另一端只刮半周，其作用与直流电动机中　 　的作用相同．线圈通电后是沿顺时针转动，若将电源两极对调，线圈的转动方向为　 　（选填“顺时针”或“逆时针”），此时再将磁体两极对调，则线圈的转动方向为　 　（选填“顺时针”或“逆时针”）．
2.发动机的工作原理　 　．能说明直流电动机工作原理的是图中的　 　图．
3.在如图所示的装置中，闭合开关，用外力使导体棒ab水平向左运动，发现导体棒cd也随之运动起来，其中ab部分的物理原理是　 　，该原理是由英国物理学家　 　第一次发现的，cd部分产生的现象与　 　（选填“电动机”或“发电机”）的工作原理相似．
4.如图，一段漆包线绕成线圈abcd，用小刀刮去两端的漆皮，一端全部刮去，另一端只刮去半周。把线圈放在用硬金属丝做成的支架mn上，并按图示连接电路。闭合开关，用手轻推一下线圈，线圈就开始转动。此装置与　 　的工作原理相同（选填“内燃机”、“发电机”或“电动机”）；若将电源的正负极对调，则线圈的转动方向与原来　 　（选填“相同”或“相反”）。
5.为了保护环境，国家鼓励发展新能源汽车，新能源汽车的核心部件是电动机，它的原理是　 　在磁场中受力转动，工作时将　 　能转化为机械能。

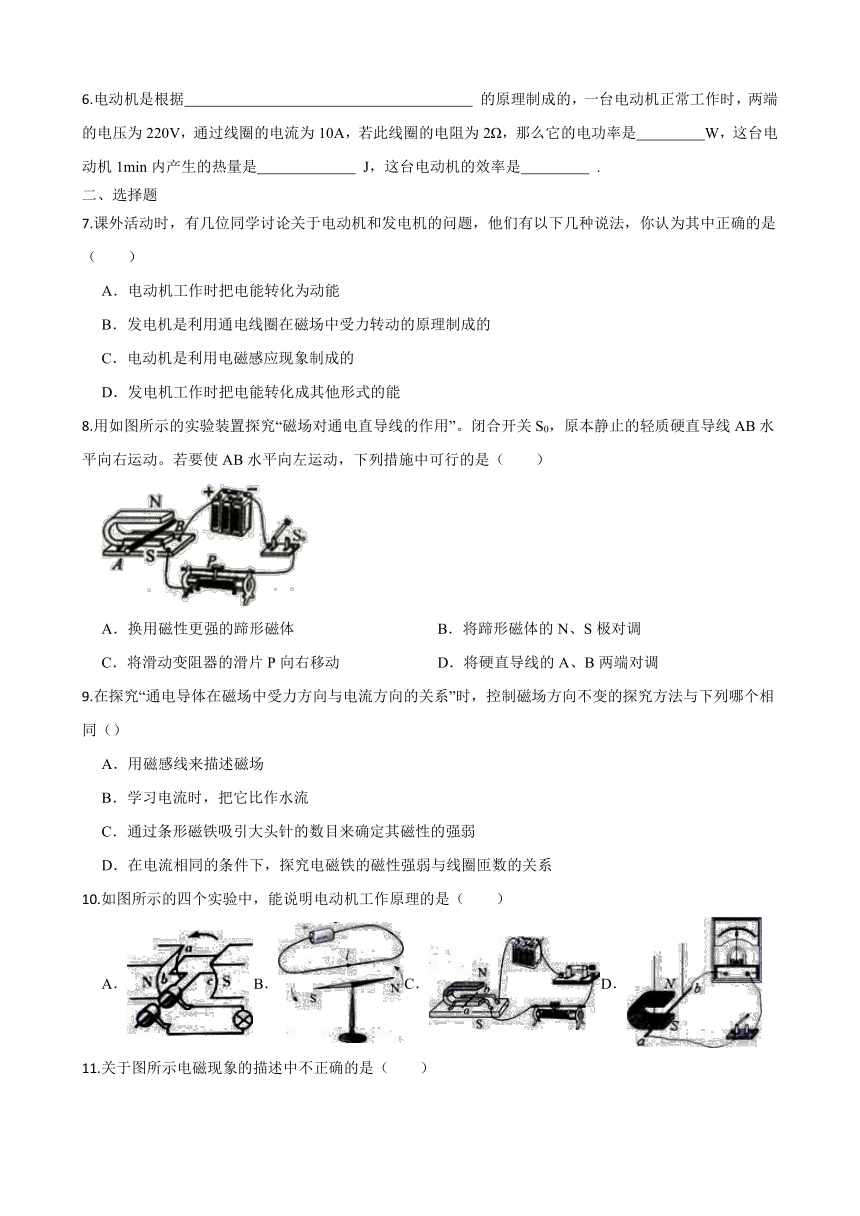

6.电动机是根据　 　 的原理制成的，一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是　 　W，这台电动机1min内产生的热量是　 　 J，这台电动机的效率是　 　 .
二、选择题
7.课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是（　　）
A．电动机工作时把电能转化为动能
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．发电机工作时把电能转化成其他形式的能
8.用如图所示的实验装置探究“磁场对通电直导线的作用”。闭合开关S0，原本静止的轻质硬直导线AB水平向右运动。若要使AB水平向左运动，下列措施中可行的是（　　）
A．换用磁性更强的蹄形磁体 B．将蹄形磁体的N、S极对调
C．将滑动变阻器的滑片P向右移动 D．将硬直导线的A、B两端对调
9.在探究“通电导体在磁场中受力方向与电流方向的关系”时，控制磁场方向不变的探究方法与下列哪个相同（）
A．用磁感线来描述磁场
B．学习电流时，把它比作水流
C．通过条形磁铁吸引大头针的数目来确定其磁性的强弱
D．在电流相同的条件下，探究电磁铁的磁性强弱与线圈匝数的关系
10.如图所示的四个实验中，能说明电动机工作原理的是（　　）
A．B．C．D．

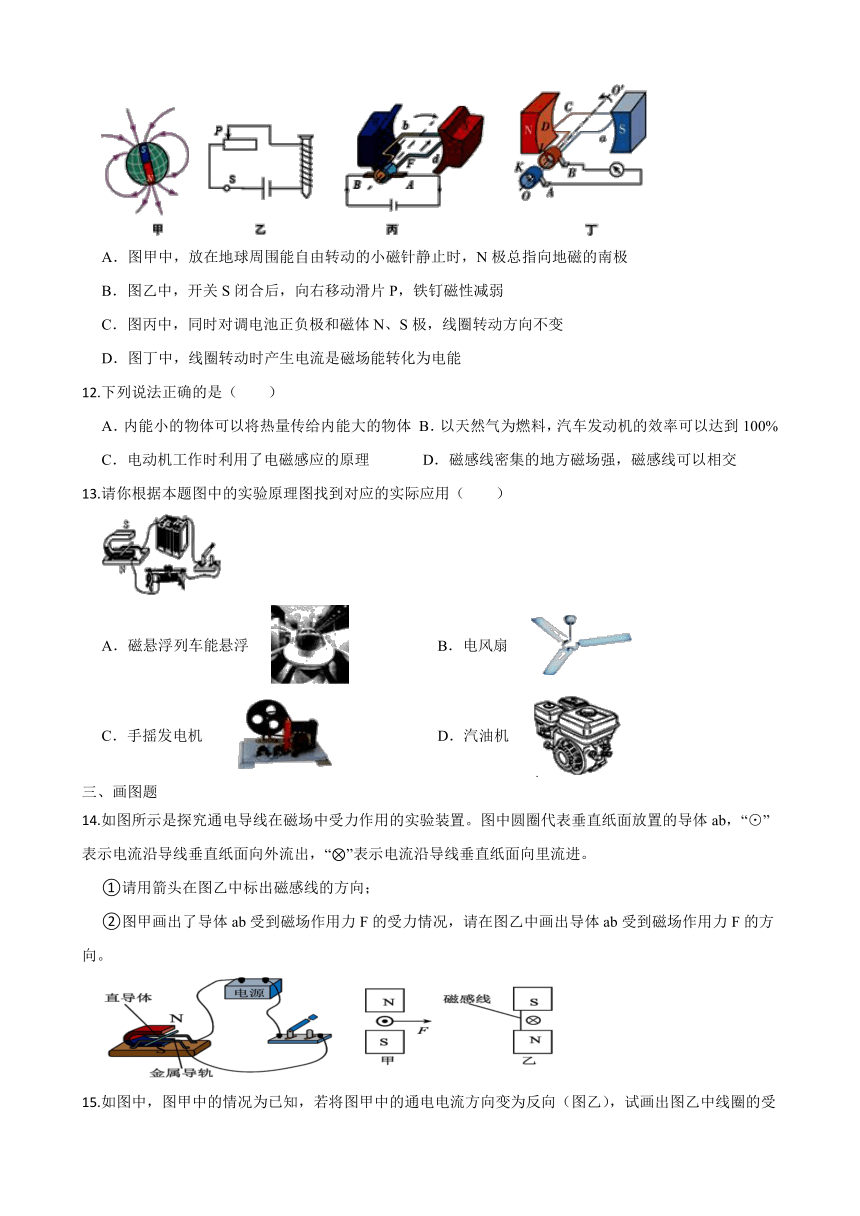

11.关于图所示电磁现象的描述中不正确的是（　　）
A．图甲中，放在地球周围能自由转动的小磁针静止时，N极总指向地磁的南极
B．图乙中，开关S闭合后，向右移动滑片P，铁钉磁性减弱
C．图丙中，同时对调电池正负极和磁体N、S极，线圈转动方向不变
D．图丁中，线圈转动时产生电流是磁场能转化为电能
12.下列说法正确的是（　　）
A．内能小的物体可以将热量传给内能大的物体 B．以天然气为燃料，汽车发动机的效率可以达到100%
C．电动机工作时利用了电磁感应的原理 D．磁感线密集的地方磁场强，磁感线可以相交
13.请你根据本题图中的实验原理图找到对应的实际应用（　　）
A．磁悬浮列车能悬浮 B．电风扇
C．手摇发电机 D．汽油机
三、画图题
14.如图所示是探究通电导线在磁场中受力作用的实验装置。图中圆圈代表垂直纸面放置的导体ab，“⊙”表示电流沿导线垂直纸面向外流出，“”表示电流沿导线垂直纸面向里流进。
①请用箭头在图乙中标出磁感线的方向；
②图甲画出了导体ab受到磁场作用力F的受力情况，请在图乙中画出导体ab受到磁场作用力F的方向。
15.如图中，图甲中的情况为已知，若将图甲中的通电电流方向变为反向（图乙），试画出图乙中线圈的受力方向．线圈这时还在平衡位置吗？
四、实验探究题
16.阅读短文，回答问题：
电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器，它是利用感温磁钢（软磁体）的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度.
感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示.
磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成.感温磁钢及其外套、内锅由弹簧支撑.感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底.
煮饭时用手按下按钮开关，通过杠杆AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热.当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起.
（1）与铜导线相比，制作电饭锅加热元件的材料应具备的特性是；
A．电阻较大，熔点较低 B．电阻较大，熔点较高
C．电阻较小，熔点较低 D．电阻较小，熔点较高
（2）在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在 ；
A．按下按钮开关时 B．加热升温过程中
C．按钮开关跳起时 D．降温过程中
（3）煮饭时用手按按钮开关，杠杆AOC属于　 　杠杆；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于　 　杠杆；
（4）永磁体落下时，感温磁钢的温度为　 　℃；永磁体下落过程中，感温磁钢对永磁体　 　（选填“有”或“没有”）磁力的作用.
（5）未按下按钮开关时，弹簧　 　（选填“有”或“没有”）弹性势能，弹簧片　 　（选填“有”或“没有”）弹性势能.
答案
1.受力转动；换向器；逆时针；顺时针
2.电磁感应；乙
3.电磁感应；法拉第；电动机
4.电动机；相同
5.通电线圈；电
6.通电线圈在磁场中受力而转动(磁场对电流的作用、通电导体在磁场中受力而运动)；2200；1.2×104；90.9%
7-13 A B D C D A B
14.解：如图所示：
15.解：当磁场方向不变时，改变电流的方向，导体的受力方向就会改变，图乙中ab边受力方向竖直向下，cd边受力方向竖直向上，此时线圈平面恰好处于平衡位置．
16.（1）B （2）C （3）费力；省力 （4）103；有 （5）有；有
