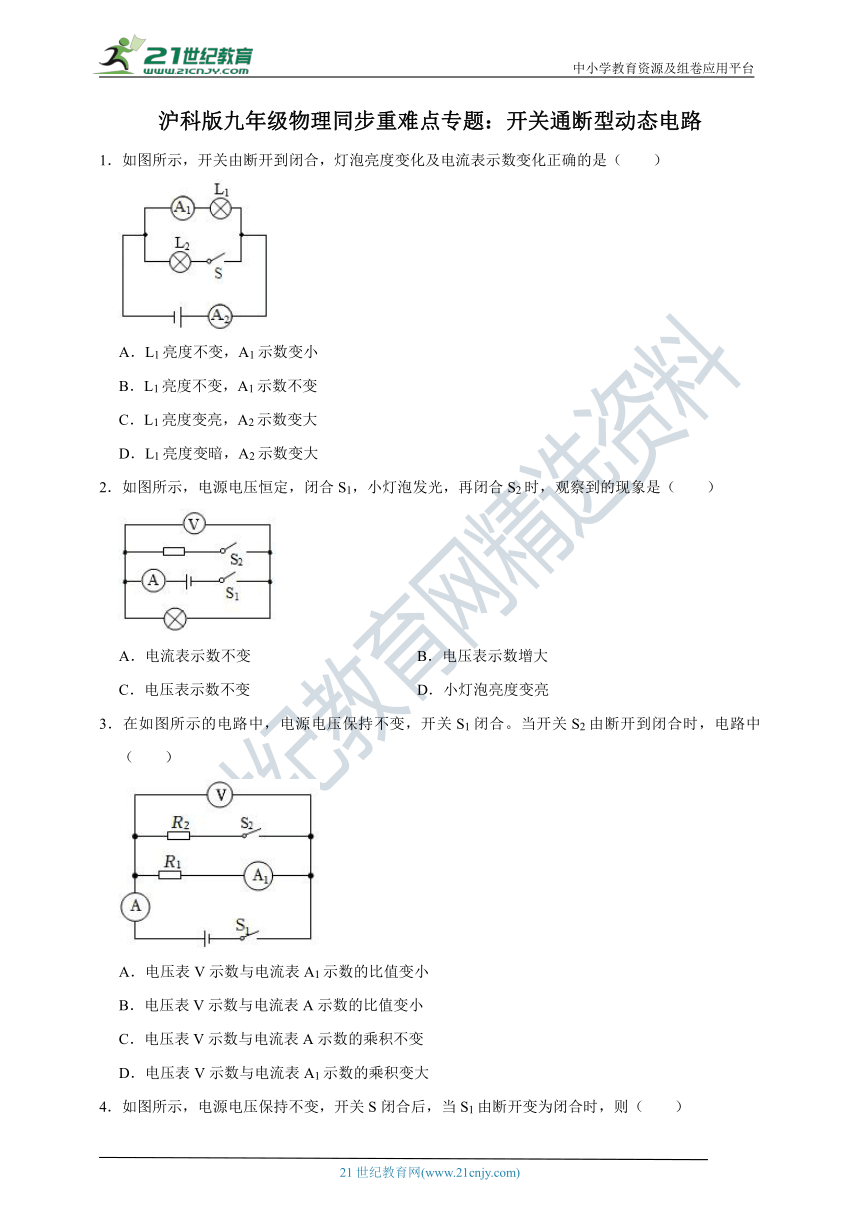

沪科版九年级物理同步重难点专题：开关通断型动态电路
1．如图所示，开关由断开到闭合，灯泡亮度变化及电流表示数变化正确的是（　　）
A．L1亮度不变，A1示数变小
B．L1亮度不变，A1示数不变
C．L1亮度变亮，A2示数变大
D．L1亮度变暗，A2示数变大
2．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（　　）
A．电流表示数不变 B．电压表示数增大
C．电压表示数不变 D．小灯泡亮度变亮
3．在如图所示的电路中，电源电压保持不变，开关S1闭合。当开关S2由断开到闭合时，电路中（　　）
A．电压表V示数与电流表A1示数的比值变小
B．电压表V示数与电流表A示数的比值变小
C．电压表V示数与电流表A示数的乘积不变
D．电压表V示数与电流表A1示数的乘积变大

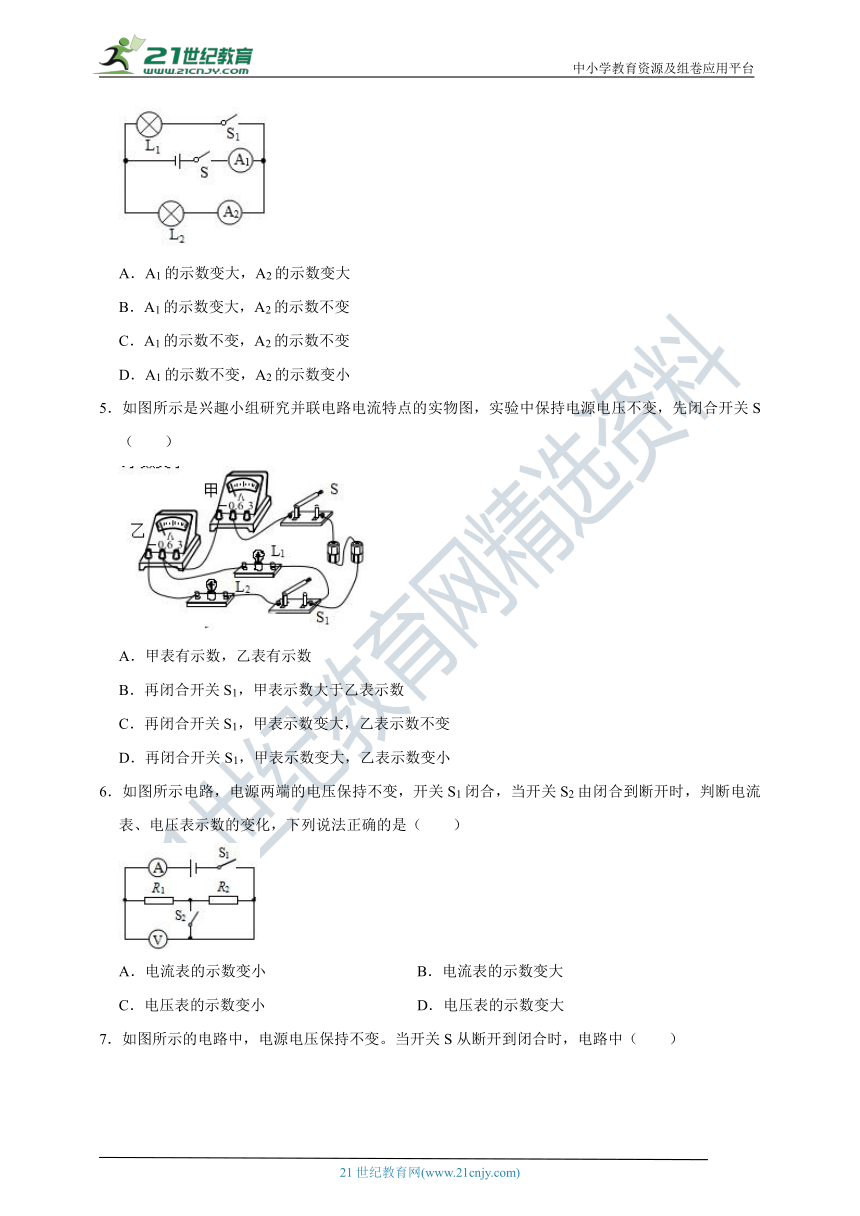

4．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小
5．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（　　）
A．甲表有示数，乙表有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
6．如图所示电路，电源两端的电压保持不变，开关S1闭合，当开关S2由闭合到断开时，判断电流表、电压表示数的变化，下列说法正确的是（　　）
A．电流表的示数变小 B．电流表的示数变大
C．电压表的示数变小 D．电压表的示数变大

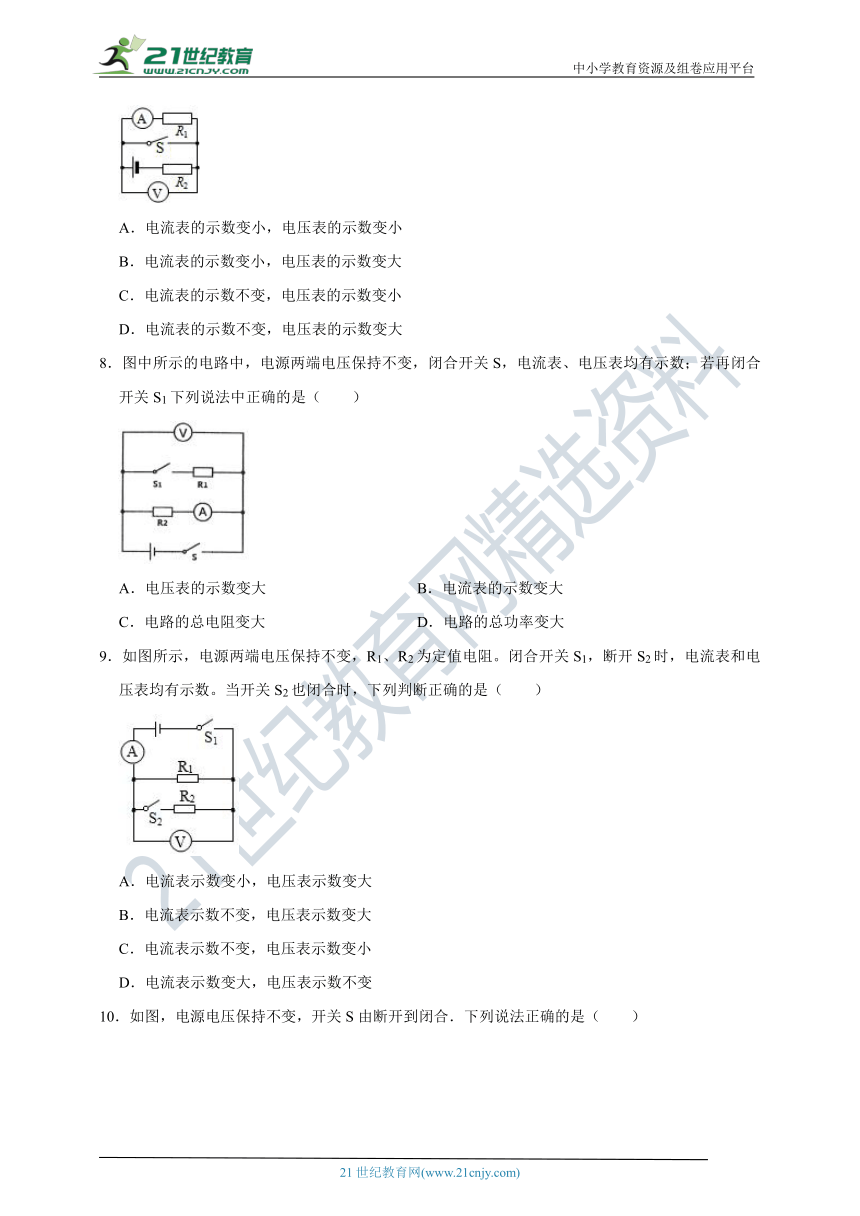

7．如图所示的电路中，电源电压保持不变。当开关S从断开到闭合时，电路中（　　）
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
8．图中所示的电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S1下列说法中正确的是（　　）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
9．如图所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1，断开S2时，电流表和电压表均有示数。当开关S2也闭合时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变大
C．电流表示数不变，电压表示数变小
D．电流表示数变大，电压表示数不变

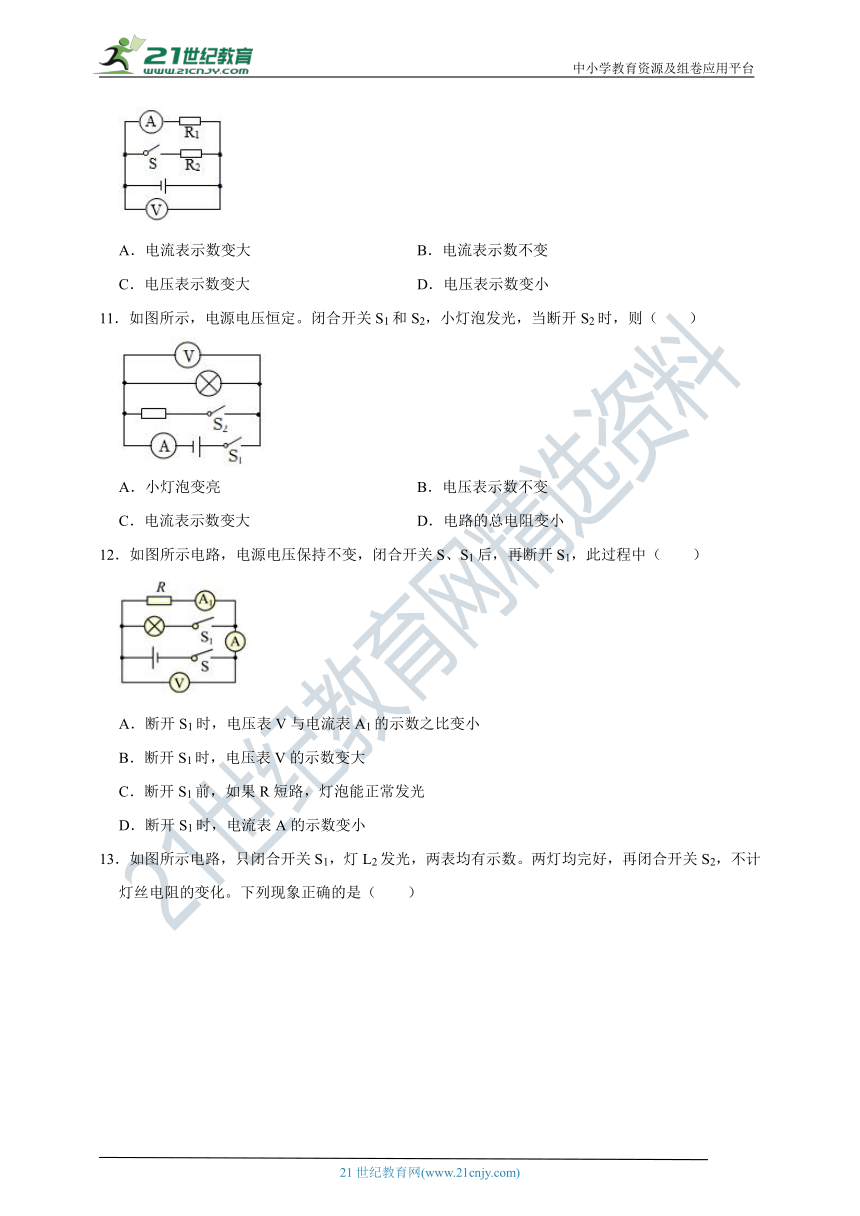

10．如图，电源电压保持不变，开关S由断开到闭合．下列说法正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．电压表示数变大 D．电压表示数变小
11．如图所示，电源电压恒定。闭合开关S1和S2，小灯泡发光，当断开S2时，则（　　）
A．小灯泡变亮 B．电压表示数不变
C．电流表示数变大 D．电路的总电阻变小
12．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1，此过程中（　　）
A．断开S1时，电压表V与电流表A1的示数之比变小
B．断开S1时，电压表V的示数变大
C．断开S1前，如果R短路，灯泡能正常发光
D．断开S1时，电流表A的示数变小

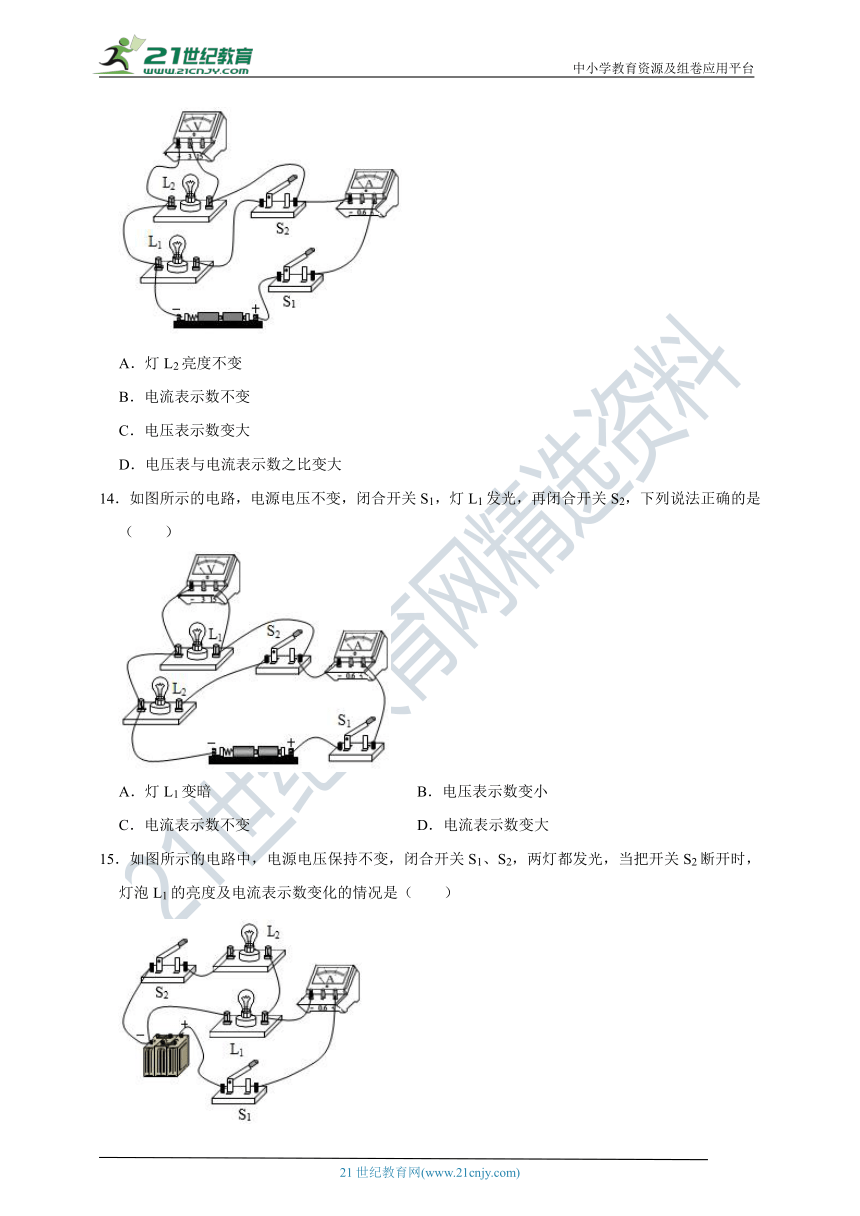

13．如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。两灯均完好，再闭合开关S2，不计灯丝电阻的变化。下列现象正确的是（　　）
A．灯L2亮度不变
B．电流表示数不变
C．电压表示数变大
D．电压表与电流表示数之比变大
14．如图所示的电路，电源电压不变，闭合开关S1，灯L1发光，再闭合开关S2，下列说法正确的是（　　）
A．灯L1变暗 B．电压表示数变小
C．电流表示数不变 D．电流表示数变大
15．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　）
A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变
D．L1变暗，电流表示数变小
沪科版九年级物理同步重难点专题：开关通断型动态电路
参考答案与试题解析
1．如图所示，开关由断开到闭合，灯泡亮度变化及电流表示数变化正确的是（　　）
A．L1亮度不变，A1示数变小
B．L1亮度不变，A1示数不变
C．L1亮度变亮，A2示数变大
D．L1亮度变暗，A2示数变大
【解答】解：当S断开时，电路为灯泡L1的简单电路，两电流表测电路中的电流，两个电流表的示数是相同的；
当闭合S时，两灯泡并联，电流表A1测通过灯泡L1的电流，A2测干路路的电流；
由于并联电路各支路独立工作、互不影响，所以通过灯泡L1电流不变，A1示数不变，灯泡L1亮度不变；
根据并联电路的电流特点可知干路电流变大，所以电流表A2示数变大；
综上所述，B正确，ACD错误。
故选：B。
2．如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是（　　）
A．电流表示数不变 B．电压表示数增大
C．电压表示数不变 D．小灯泡亮度变亮
【解答】解：由电路图可知，闭合开关S1时，电路为灯泡的简单电路，电流表测通过灯泡的电流，电压表测电源两端的电压；
再闭合开关S2后，灯泡与定值电阻并联，电流表测干路电流，电压表仍测电源两端的电压，由电源两端的电压恒定可知，电压表的示数不变；
BCD、因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，灯泡的亮度不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大；
综上所述，C正确。
故选：C。
3．在如图所示的电路中，电源电压保持不变，开关S1闭合。当开关S2由断开到闭合时，电路中（　　）
A．电压表V示数与电流表A1示数的比值变小
B．电压表V示数与电流表A示数的比值变小
C．电压表V示数与电流表A示数的乘积不变
D．电压表V示数与电流表A1示数的乘积变大
【解答】解：由电路图可知，开关S1闭合、S2断开，电路为R1的简单电路，电压表测电源两端的电压，两电流表均测通过R1的电流；
开关S1、S2均闭合时，R1与R2并联，电压表测电源两端的电压，电流表A测干路电流，电流表A1测R1支路的电流，
因电源电压保持不变，所以，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大；
电压表V示数不变，电流表A示数变大，电流表A1的示数不变，则电压表V示数与电流表A示数的比值变小、电压表V示数与电流表A示数的乘积变大、电压表V示数与电流表A1示数的比值不变、电压表V示数与电流表A1示数的乘积不变；
综上所述，B正确。
故选：B。
4．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小
【解答】解：由电路图可知，两灯泡并联，开关S控制干路，开关S1控制灯泡L1所在支路，电流表A1测干路电流，电流表A2测通过L2的电流
并联电路各支路独立工作、互不影响，S1由断开变为闭合时，通过支路L2的电流不变，即电流A2示数不变；
并联电路中干路等于各支路电流之和，干路电流变大，即电流A1的示数变大。
故选：B。
5．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（　　）
A．甲表有示数，乙表有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
【解答】解：原电路中，两灯串联，S、电流表甲在干路上，电流表乙与开关S1与灯L2串联，等效图如下所示：
A、只闭合S时，L2所在支路断路，乙表示数为0，甲表的示数即通过L1的电流，A选项错误；
B、再闭合开关S1，两灯并联，甲表示数等于乙表示数与通过L1的电流之和，
因L1的电压始终等于电源电压保持不变，根据欧姆定律I＝，通过灯L1的电流不变，
故甲表示数变大，
乙表示数由0变为有示数，示数也变大，B选项正确；
CD、再闭合开关S1，两灯并联，此时乙表由原来的无示数变为有示数，示数变大，根据并联电路干路电流等于各支路电流之和，可知，
甲表示数等于乙表示数与通过L1的电流之和，甲表示数大于乙表示数，CD选项错误；
故选：B。
6．如图所示电路，电源两端的电压保持不变，开关S1闭合，当开关S2由闭合到断开时，判断电流表、电压表示数的变化，下列说法正确的是（　　）
A．电流表的示数变小 B．电流表的示数变大
C．电压表的示数变小 D．电压表的示数变大
【解答】解：（1）开关S1与S2都闭合时等效电路图如图甲所示，
；
开关S1闭合、S2断开时的等效电路图如图乙所示；
（2）由等效电路图知，开关S2闭合后（如图甲所示）与S2断开时（如图乙所示）相比，
①电压表始终测电源两端电压，由于电源电压不变，所以电压表示数不变；
②电路总电阻由R1变为R1+R2，电路总电阻R变大，电源电压U不变，
由I＝知，电路电流变小，电流表示数变小；
由以上分析可知：开关S2闭合后（如图甲所示）与S2断开时（如图乙所示）相比，电压表示数不变，电流表示数变小。
故选：A。
7．如图所示的电路中，电源电压保持不变。当开关S从断开到闭合时，电路中（　　）
A．电流表的示数变小，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变小
D．电流表的示数不变，电压表的示数变大
【解答】解：由图示电路图可知，开关断开时，两电阻串联，电流表测通过R1的电流，电压表测R1两端的电压，电压表与电流表都有示数，开关闭合时电压表与电流表都被短路，电压表与电流表示数都是零；故它们的示数都变小；
故选：A。
8．图中所示的电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S1下列说法中正确的是（　　）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
【解答】解：A、由图示电路图可知，电压表测电源两端电压，开关S1闭合前后，电源电压不变，电压表示数不变，A错误；
B、闭合S后，只有电阻R1接入电路，电流表测R1电流，闭合S1后，两电阻并联，电流表仍测量R1的电流，电流表示数不变，B错误；
C、根据公式R＝可知，电路的总电阻减小，C错误；
D、根据公式P＝UI可知，电路消耗的总功率变大，D正确。
故选：D。
9．如图所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1，断开S2时，电流表和电压表均有示数。当开关S2也闭合时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变大
C．电流表示数不变，电压表示数变小
D．电流表示数变大，电压表示数不变
【解答】解：由图可知，闭合开关S1和S2，R1、R2并联，电流表测量干路中的电流，电压表测量电源的电压；
当开关S2断开时，只有R1接入电路，电压表测量电源的电压，电流表测量电路中的电流；
由于电源电压不变，所以，开关S2闭合时，电压表的示数不变；
当开关S2闭合时，由并联电路的电阻特点可知，干路中的电流变小，即电流表示数变大；
综上所述，D正确，ABC错误。
故选：D。
10．如图，电源电压保持不变，开关S由断开到闭合．下列说法正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．电压表示数变大 D．电压表示数变小
【解答】解：由电路图可知，开关S断开时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；
开关S闭合时，两电阻并联，电流表测通过R1的电流，电压表测电源两端的电压，
因保持电源电压不变，所以，开关S由断开到闭合时，电压表的示数不变，故CD错误；
因并联电路中各支路独立工作、互不影响，
所以，开关S由断开到闭合时，通过R1的电流不变，即电流表的示数不变，故A错误，B正确。
故选：B。
11．如图所示，电源电压恒定。闭合开关S1和S2，小灯泡发光，当断开S2时，则（　　）
A．小灯泡变亮 B．电压表示数不变
C．电流表示数变大 D．电路的总电阻变小
【解答】解：闭合开关S1和S2，小灯泡发光，该电路为并联电路，电流表测干路电流，电压表测量电源的电压；当断开S2时，为灯的简单电路，小灯泡发光，电流表测灯的电流，电压表测量电源的电压；
A、因并联电路支路互不影响，当断开S2时，灯的亮度不变，故A错误；
B、电压表始终测电源电压，电源电压不变，所以电压表示数不变，故B正确；
C、当断开S2时，通过电阻的电流为0，根据并联电路电流的规律可知，干路中的电流等于各支路电流的和，所以干路中的电流变小，电流表示数变小，故C错误；
D、当断开S2时，只有灯泡接入电路中，根据并联电阻小于其中任一电阻，所以当断开S2后的总电阻变大，故D错误。
故选：B。
12．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1，此过程中（　　）
A．断开S1时，电压表V与电流表A1的示数之比变小
B．断开S1时，电压表V的示数变大
C．断开S1前，如果R短路，灯泡能正常发光
D．断开S1时，电流表A的示数变小
【解答】解：
ABD．电源电压保持不变，闭合开关S、S1后，L与R并联，电压表V测电源电压，A测干路电流，A1测R电流，当断开S1时，L断路，电压表V测电源电压，所以V表示数不变，并联电路两支路相互不影响，R的电流不变，A1表示数不变，A表只测R电流，所以变小，电压表V与电流表A1的示数之比始终为R的阻值，所以保持不变，故AB不符合题意，D符合题意；
C．断开S1前，L与R并联，如果R短路，会导致电源短路，损坏电源，灯泡不能发光，故C不符合题意。
故选：D。
13．如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。两灯均完好，再闭合开关S2，不计灯丝电阻的变化。下列现象正确的是（　　）
A．灯L2亮度不变
B．电流表示数不变
C．电压表示数变大
D．电压表与电流表示数之比变大
【解答】解：如图所示电路，只闭合开关S1，灯L2发光，电路为L2的简单电路，电流表测量电路中的电流，电压表测量电源的电压；
两灯均完好，再闭合开关S2，电路为L1和L2的并联电路；电流表测量干路中的电流，电压表测量电源的电压；
由于电源电压不变，所以电压表示数不变；
根据并联电路的电流规律可知，干路中的电流变大，即电流表示数变大；
由于并联电路各支路互不影响，所以灯L2亮度不变；
电压表示数不变，电流表示数变大，电压表与电流表示数之比变小；
综上所述，A正确。
故选：A。
14．如图所示的电路，电源电压不变，闭合开关S1，灯L1发光，再闭合开关S2，下列说法正确的是（　　）
A．灯L1变暗 B．电压表示数变小
C．电流表示数不变 D．电流表示数变大
【解答】解：
由电路图可知，闭合并关S1，断开开关S2时，只有灯泡L1接入电路中，电流表测量L1的电流，电压表测量电源电压；再闭合开关S2，L1、L2并联，电流表测量干路中的电流，电压表仍然测量电源电压；
在并联电路中，各支路互不影响，则闭合开关S2后，通过L1的电流不变，L1的亮度不变；因并联电路中干路电流等于各支路电流的和，此时电流表的示数等于两个灯泡的电流之和，所以电流表示数会变大；
由于电压表始终测量电源电压，所以再闭合开关S2后，电压表示数不变；
综上所述，D正确。
故选：D。
15．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（　　）
A．L1亮度不变，电流表示数变小
B．L1亮度不变，电流表示数不变
C．L1变亮，电流表示数不变
D．L1变暗，电流表示数变小
【解答】解：由图可知，闭合开关S1、S2，两灯泡并联，开关S1和电流表位于干路，开关S2位于L2的支路。
原来两灯都发光，因并联电路中各支路独立工作、互不影响，所以，再断开开关S2时，通过L1的电流和实际功率不变，则L1亮度不变；
因并联电路中干路电流等于各支路电流之和，所以，再断开开关S2时，只有L1工作，则电流表的示数变小。
故选：A。
