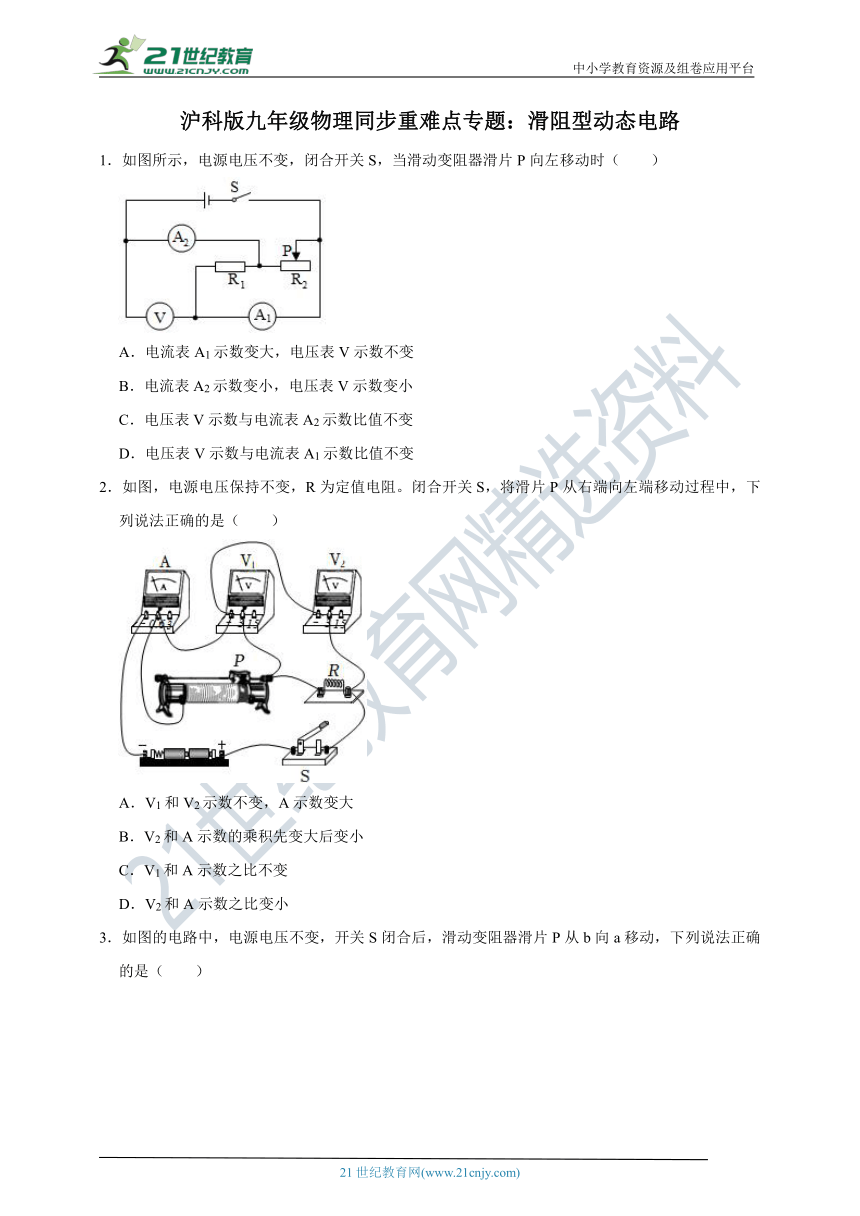

沪科版九年级物理同步重难点专题：滑阻型动态电路
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（　　）
A．电流表A1示数变大，电压表V示数不变
B．电流表A2示数变小，电压表V示数变小
C．电压表V示数与电流表A2示数比值不变
D．电压表V示数与电流表A1示数比值不变
2．如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（　　）
A．V1和V2示数不变，A示数变大
B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变
D．V2和A示数之比变小

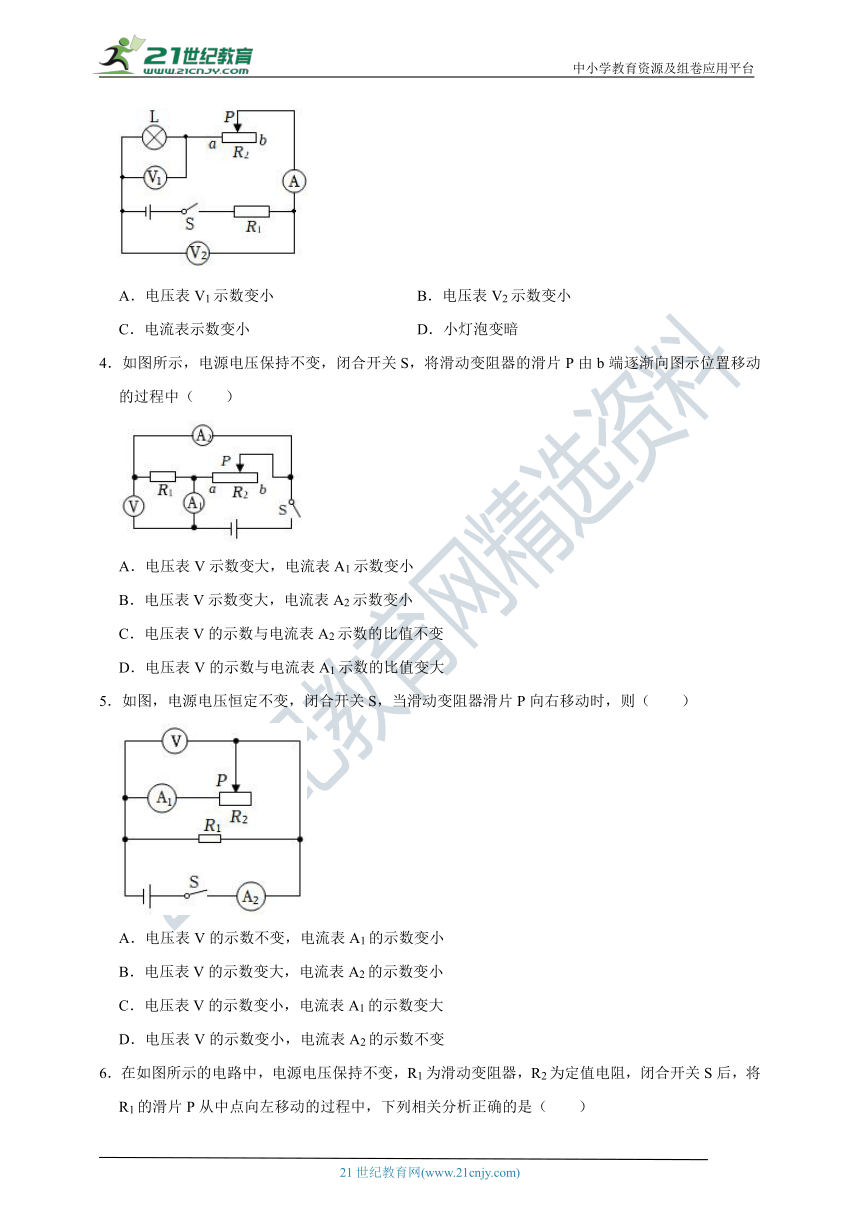

3．如图的电路中，电源电压不变，开关S闭合后，滑动变阻器滑片P从b向a移动，下列说法正确的是（　　）
A．电压表V1示数变小 B．电压表V2示数变小
C．电流表示数变小 D．小灯泡变暗
4．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由b端逐渐向图示位置移动的过程中（　　）
A．电压表V示数变大，电流表A1示数变小
B．电压表V示数变大，电流表A2示数变小
C．电压表V的示数与电流表A2示数的比值不变
D．电压表V的示数与电流表A1示数的比值变大
5．如图，电源电压恒定不变，闭合开关S，当滑动变阻器滑片P向右移动时，则（　　）
A．电压表V的示数不变，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数变小
C．电压表V的示数变小，电流表A1的示数变大
D．电压表V的示数变小，电流表A2的示数不变

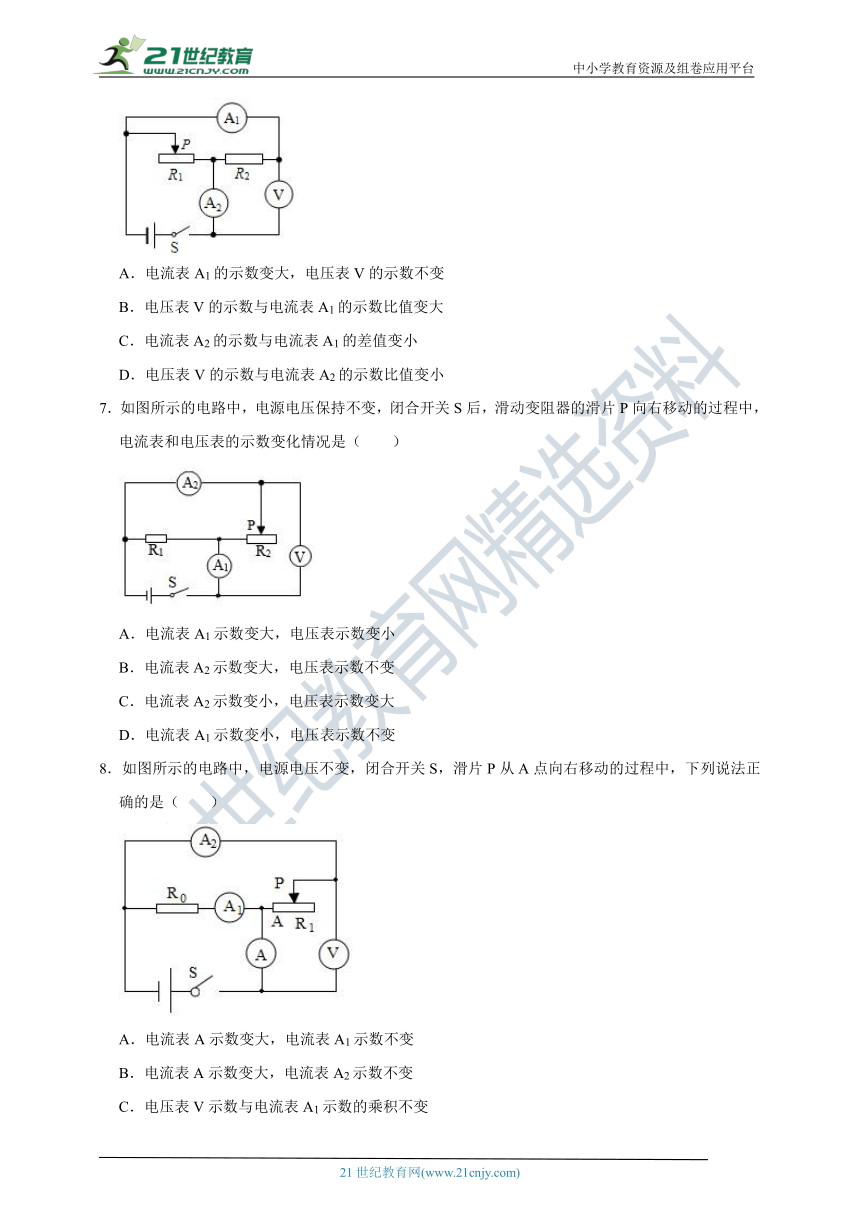

6．在如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，将R1的滑片P从中点向左移动的过程中，下列相关分析正确的是（　　）
A．电流表A1的示数变大，电压表V的示数不变
B．电压表V的示数与电流表A1的示数比值变大
C．电流表A2的示数与电流表A1的差值变小
D．电压表V的示数与电流表A2的示数比值变小
7．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，电流表和电压表的示数变化情况是（　　）
A．电流表A1示数变大，电压表示数变小
B．电流表A2示数变大，电压表示数不变
C．电流表A2示数变小，电压表示数变大
D．电流表A1示数变小，电压表示数不变
8．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（　　）
A．电流表A示数变大，电流表A1示数不变
B．电流表A示数变大，电流表A2示数不变
C．电压表V示数与电流表A1示数的乘积不变
D．电压表V示数与电流表A1示数的比值变小

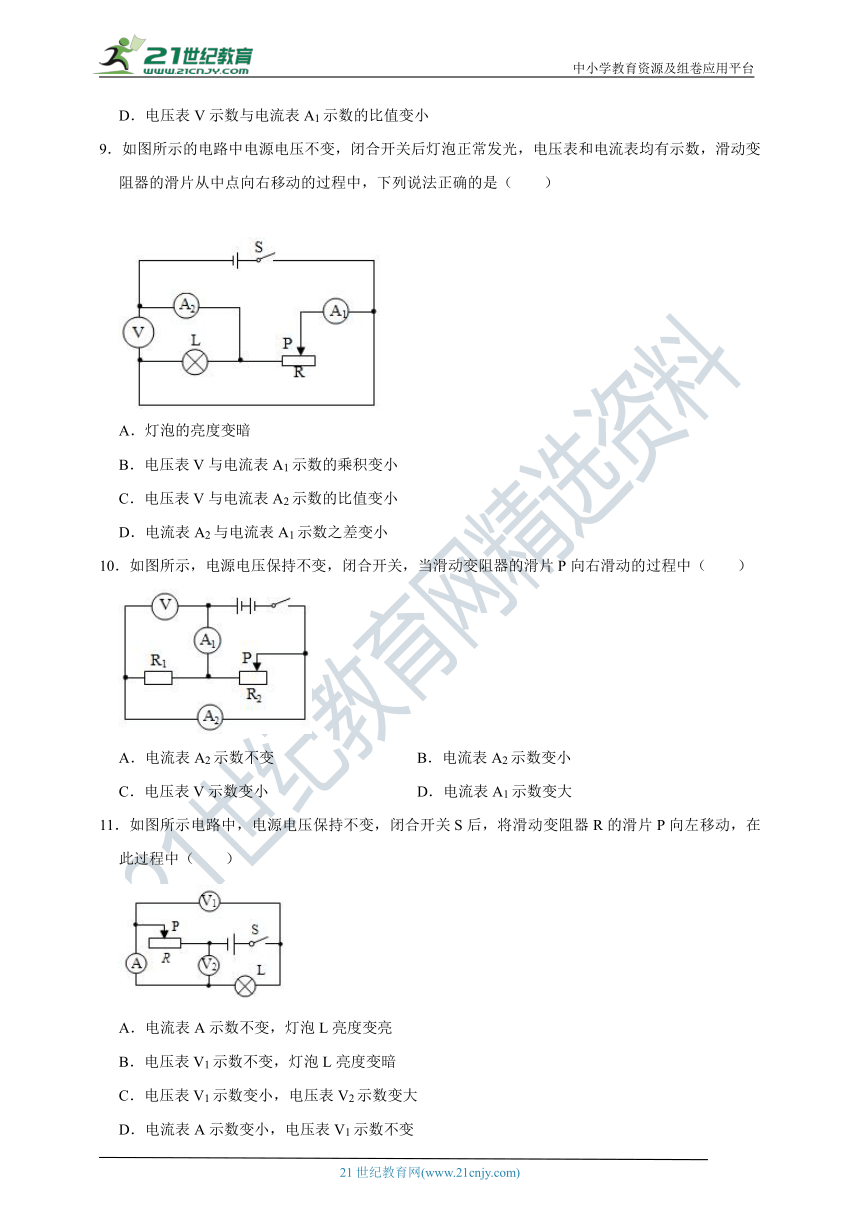

9．如图所示的电路中电源电压不变，闭合开关后灯泡正常发光，电压表和电流表均有示数，滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（　　）
A．灯泡的亮度变暗
B．电压表V与电流表A1示数的乘积变小
C．电压表V与电流表A2示数的比值变小
D．电流表A2与电流表A1示数之差变小
10．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
11．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电压表V1示数变小，电压表V2示数变大
D．电流表A示数变小，电压表V1示数不变

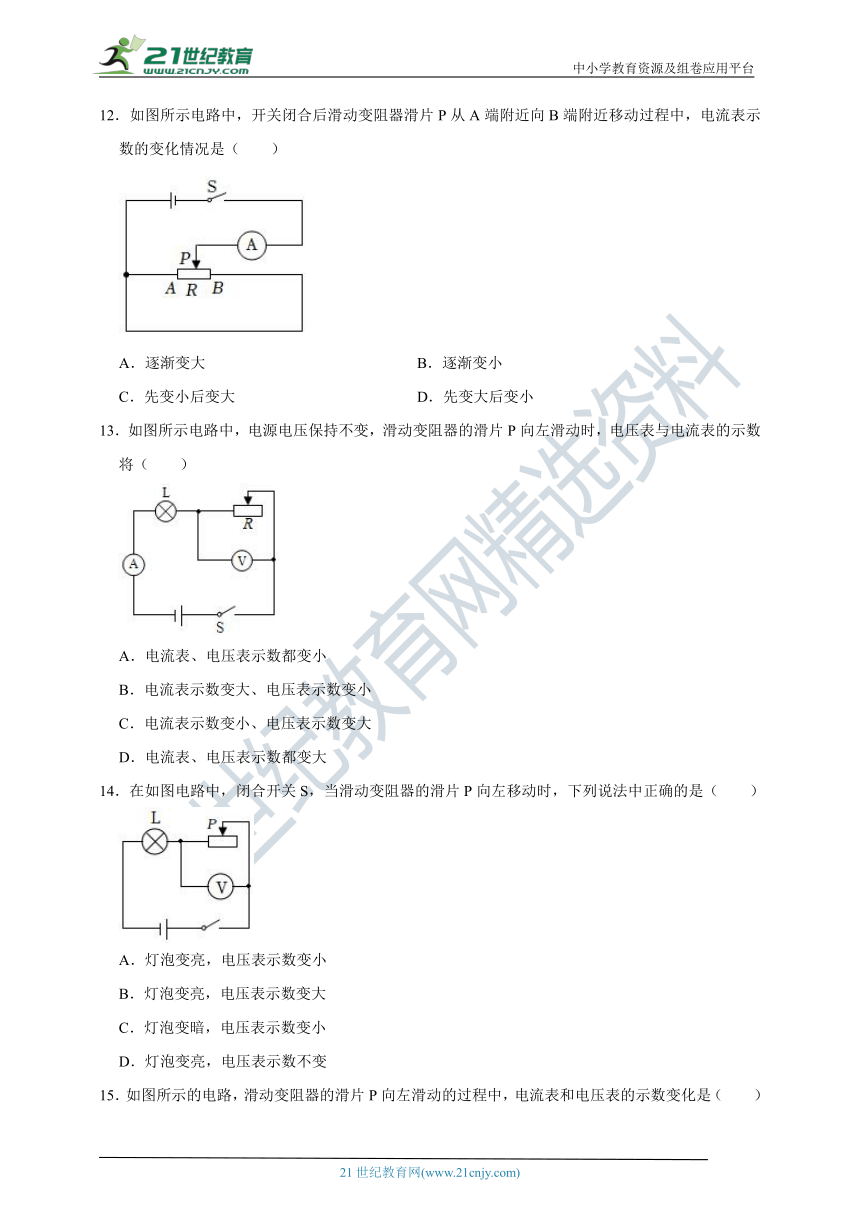

12．如图所示电路中，开关闭合后滑动变阻器滑片P从A端附近向B端附近移动过程中，电流表示数的变化情况是（　　）
A．逐渐变大 B．逐渐变小
C．先变小后变大 D．先变大后变小
13．如图所示电路中，电源电压保持不变，滑动变阻器的滑片P向左滑动时，电压表与电流表的示数将（　　）
A．电流表、电压表示数都变小
B．电流表示数变大、电压表示数变小
C．电流表示数变小、电压表示数变大
D．电流表、电压表示数都变大
14．在如图电路中，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）
A．灯泡变亮，电压表示数变小
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变亮，电压表示数不变
15．如图所示的电路，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是（　　）
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
沪科版九年级物理同步重难点专题：滑阻型动态电路
参考答案与试题解析
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（　　）
A．电流表A1示数变大，电压表V示数不变
B．电流表A2示数变小，电压表V示数变小
C．电压表V示数与电流表A2示数比值不变
D．电压表V示数与电流表A1示数比值不变
【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测R1支路的电流，电流表A2测干路电流，
AB、因电源电压不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1电流的变化，即电流表A1示数不变；
当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I＝可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2示数变小，故AB错误；
CD、因电压表的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以，电压表V示数与电流表A2示数比值变大，电压表V示数与电流表A1示数比值不变，故C错误、D正确。
故选：D。
2．如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（　　）
A．V1和V2示数不变，A示数变大
B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变
D．V2和A示数之比变小
【解答】解：
A、由图可知滑动变阻器和定值电阻是串联的，电压表V1测滑动变阻器两端的电压，电压表V2测滑动变阻器和定值电阻两端的电压，电流表测串联电路的电流。
当滑片P从右端向左端移动的过程中，连入电路中的阻值变小，总电阻变小，由欧姆定律I＝可知，整个电路中的电流变大，所以电流表A的示数逐渐变大；
电压表V2测滑动变阻器和定值电阻两端的电压，也就是电源电压，是不变的，因电压表V1测滑动变阻器两端的电压，即：U1＝U﹣IR，电源电压不变，定值电阻阻值不变，所以当电流变大时，电压表V1的示数变小，故A错误；
B、由上分析知，电压表V2不变，电流表A的示数逐渐变大，V2和A示数的乘积变大，故B错误；
C、结合实物图图，再根据欧姆定律I＝可知，V1和A示数之比就是滑动变阻器的阻值，滑片P从右端向左端移动的过程中，连入电路中的阻值变小，故C错误；
D、结合实物图图，再根据欧姆定律I＝可知，V2和A示数之比就是滑动变阻器的阻值和定值电阻的总阻值，滑片P从右端向左端移动的过程中，连入电路中的总阻值变小，故D正确。
故选：D。
3．如图的电路中，电源电压不变，开关S闭合后，滑动变阻器滑片P从b向a移动，下列说法正确的是（　　）
A．电压表V1示数变小 B．电压表V2示数变小
C．电流表示数变小 D．小灯泡变暗
【解答】解：AC．分析电路图可知，开关S闭合后，小灯泡L、滑动变阻器R2、定值电阻R1三者串联，电压表V1测量小灯泡L两端的电压，电压表V2测量小灯泡L和滑动变阻器R2串联的两端电压，电流表测电路中的电流，当滑动变阻器滑片P从b向a移动，滑动变阻器的阻值变小，电路的总电阻变大，电源电压不变，由I＝可知，通过电路的电流变大，即电流表示数变大，再由欧姆定律U＝IR可知，小灯泡L两端的电压变大，即电压表V1示数变大，故A错误，C错误；
B．由于电路中的电流变大，根据U＝IR1可知，电阻R1两端的电压变大，电源电压不变，由串联电路的分压原理可知小灯泡L和滑动变阻器R2串联的两端电压变小，即电压表V2示数变小，故B正确；
D．小灯泡L两端的电压变大，通过小灯泡L的电流变大，由P＝ULIL可知，小灯泡L变亮，故D错误。
故选：B。
4．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由b端逐渐向图示位置移动的过程中（　　）
A．电压表V示数变大，电流表A1示数变小
B．电压表V示数变大，电流表A2示数变小
C．电压表V的示数与电流表A2示数的比值不变
D．电压表V的示数与电流表A1示数的比值变大
【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，电压表V测电源两端的电压；
因电源的电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1支路的电流不变，即电流表A2的示数不变，则电压表V的示数与电流表A2示数的比值不变；
将滑动变阻器的滑片P由b端逐渐向图示位置移动的过程中，变阻器接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A1的示数变大；
电压表V的示数不变，电流表A1示数变大，电压表V的示数与电流表A1示数的比值变小；
综上所述，C正确，ABD错误。
故选：C。
5．如图，电源电压恒定不变，闭合开关S，当滑动变阻器滑片P向右移动时，则（　　）
A．电压表V的示数不变，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数变小
C．电压表V的示数变小，电流表A1的示数变大
D．电压表V的示数变小，电流表A2的示数不变
【解答】解：由图知，R1与R2并联，电流表A2测干路电流，A1测R2的电流，电压表测电源电压；
由于电源电压不变，则滑片移动时，电压表示数不变；
闭合开关S，当滑动变阻器滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，该支路的电流减小，即A1示数变小；由于并联电路各支路互不影响，则通过R1的电流不变，根据并联电路电流关系可知，干路中的电流变小，即电流表A2的示数变小；综上所述，A正确。
故选：A。
6．在如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，将R1的滑片P从中点向左移动的过程中，下列相关分析正确的是（　　）
A．电流表A1的示数变大，电压表V的示数不变
B．电压表V的示数与电流表A1的示数比值变大
C．电流表A2的示数与电流表A1的差值变小
D．电压表V的示数与电流表A2的示数比值变小
【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测R2支路的电流，电流表A2测干路电流。
因电源的电压保持不变，所以，滑片移动时，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过定值电阻R2的电流不变，即电流表A1的示数不变；
在滑片从中间位置向最左端向移动的过程中，变阻器R1接入电路中的电阻变大，由I＝可知，通过R1的电流变小；因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2的示数变小；
由“电压表的示数不变、电流表A1的示数不变”可知，电压表V的示数与电流表A1的示数的比值不变；
电流表 A2与电流表A1示数的差为通过滑动变阻器的电流，所以电流表 A2与电流表A1示数的差变小；
电压表 V的示数不变，电流表A2示数变小，所以电压表 V的示数跟电流表A2示数的比值变大；
综上所述，C正确。
故选：C。
7．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，电流表和电压表的示数变化情况是（　　）
A．电流表A1示数变大，电压表示数变小
B．电流表A2示数变大，电压表示数不变
C．电流表A2示数变小，电压表示数变大
D．电流表A1示数变小，电压表示数不变
【解答】解：由电路图可知，R1与R2并联，电压表V测电源电压，电流表A1测干路电流，电流表A2测R2支路的电流；
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变；
当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，由I＝可知，该支路的电流变小，即电流表A2的示数变小，
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A1的示数变小；
综上所述，ABC错误，D正确。
故选：D。
8．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（　　）
A．电流表A示数变大，电流表A1示数不变
B．电流表A示数变大，电流表A2示数不变
C．电压表V示数与电流表A1示数的乘积不变
D．电压表V示数与电流表A1示数的比值变小
【解答】解：由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。
因电源电压不变，
所以，滑片移动时，电压表V的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R0的电流不变，即电流表A1的示数不变；
则电压表V示数与电流表A1示数的乘积不变，比值也不变，故C正确，D错误；
滑片P从A点向右移动的过程中，接入电路中的电阻变大，
由I＝可知，通过R1的电流变小，即电流表A2的示数变小，故B错误；
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A的示数变小，故A错误。
故选：C。
9．如图所示的电路中电源电压不变，闭合开关后灯泡正常发光，电压表和电流表均有示数，滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（　　）
A．灯泡的亮度变暗
B．电压表V与电流表A1示数的乘积变小
C．电压表V与电流表A2示数的比值变小
D．电流表A2与电流表A1示数之差变小
【解答】解：由电路图可知，灯泡与滑动变阻器并联，电流表A2测干路电流，电流表A1测变阻器支路的电流，电压表V测电源两端的电压；
A、因并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流和实际功率不变，则灯泡的亮度不变，故A错误；
B、由电源电压不变可知，滑片移动时电压表V的示数不变，
滑动变阻器的滑片从中点向右移动的过程中，变阻器接入电路中的电阻变大，
由I＝可知，通过变阻器的电流变小，电流表A1示数变小，则电压表V与电流表A1示数的乘积变小，故B正确；
C、因并联电路中干路电流等于各支路电流之和，且通过灯泡的电流不变，所以干路电流变小，即电流表A2的示数变小，则电压表V与电流表A2示数的比值变大，故C错误；
D．因电流表A2与电流表A1示数之差等于通过灯泡的电流，所以由通过灯泡的电流不变可知，其差值不变，故D错误。
故选：B。
10．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
【解答】解：如图，电阻R1与滑动变阻器并联，电流表A2测量通过电阻R1的电流，电流表A1测量干路上的电流；
当滑动变阻器的滑片P向右移动时，因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；
当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，根据欧姆定律可知，通过R2的电流减小；并联电路中各支路互不影响，则通过R1的电流不变，即电流表A2示数不变，并联电路中，干路中的电流等于各支路电流的和，所以干路中的电流减小，即电流表A1示数变小；
综上所述，故A正确，BCD错误。
故选：A。
11．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电流表A示数不变，灯泡L亮度变亮
B．电压表V1示数不变，灯泡L亮度变暗
C．电压表V1示数变小，电压表V2示数变大
D．电流表A示数变小，电压表V1示数不变
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。
将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小；
由U＝IR可知，L两端的电压变小，即电压表V1的示数变小；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗；
因串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即电压表V2的示数变大；
综上所述，C正确。
故选：C。
12．如图所示电路中，开关闭合后滑动变阻器滑片P从A端附近向B端附近移动过程中，电流表示数的变化情况是（　　）
A．逐渐变大 B．逐渐变小
C．先变小后变大 D．先变大后变小
【解答】解：当滑片P从a端向中点移动时，RAP增大（0＜RAP＜R）、RPB减小（R＜RPB＜R），
因为RAP和RPB并联，电阻越并越小，小于任意一个电阻，
所以并联总电阻小于R；
当滑片从AB的中点到B端，RAP增大（R＜RAP＜R）、RPB减小（0＜RPB＜R），
因为电路中RAP和RPB并联，电阻越并越小，小于任意一个电阻，
所以并联总电阻小于R；
当滑片P在中点时，两个R并联，
并联后的电阻为R；
由此可见，电路中电阻先变大、后变小，
由I＝可知，电路中的电流先变小、后变大。
故选：C。
13．如图所示电路中，电源电压保持不变，滑动变阻器的滑片P向左滑动时，电压表与电流表的示数将（　　）
A．电流表、电压表示数都变小
B．电流表示数变大、电压表示数变小
C．电流表示数变小、电压表示数变大
D．电流表、电压表示数都变大
【解答】解：由电路图可知，滑动变阻器R与灯泡L串联，电流表测电路中的电流，电压表测R两端的电压；
滑动变阻器的滑片P向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，
由I＝可知，电路中的电流变大，即电流表的示数变大，故AC不正确；
由U＝IR可知，灯泡两端的电压变大，
因串联电路中总电压等于各分电压之和，且电源电压保持不变，
所以，滑动变阻器R两端的电压变小，即电压表的示数变小，故B正确，D不正确。
故选：B。
14．在如图电路中，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）
A．灯泡变亮，电压表示数变小
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变亮，电压表示数不变
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；
当滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变小；根据串联电路分压的特点可知，电压表分得的电压变小，即电压表的示数变小，故BD错误；
根据I＝可知，电路中的电流变大；由P＝I2R可知，灯泡的实际功率变大，因此灯泡变亮，故A正确、C错误。
故选：A。
15．如图所示的电路，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是（　　）
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流；
滑片向左滑动过程中，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，
由欧姆定律可知，电路电流变小，电流表示数变小；滑动变阻器接入电路的阻值变小，
滑动变阻器分压变小，电压表示数变小；故ABD错误，C正确；
故选：C。
