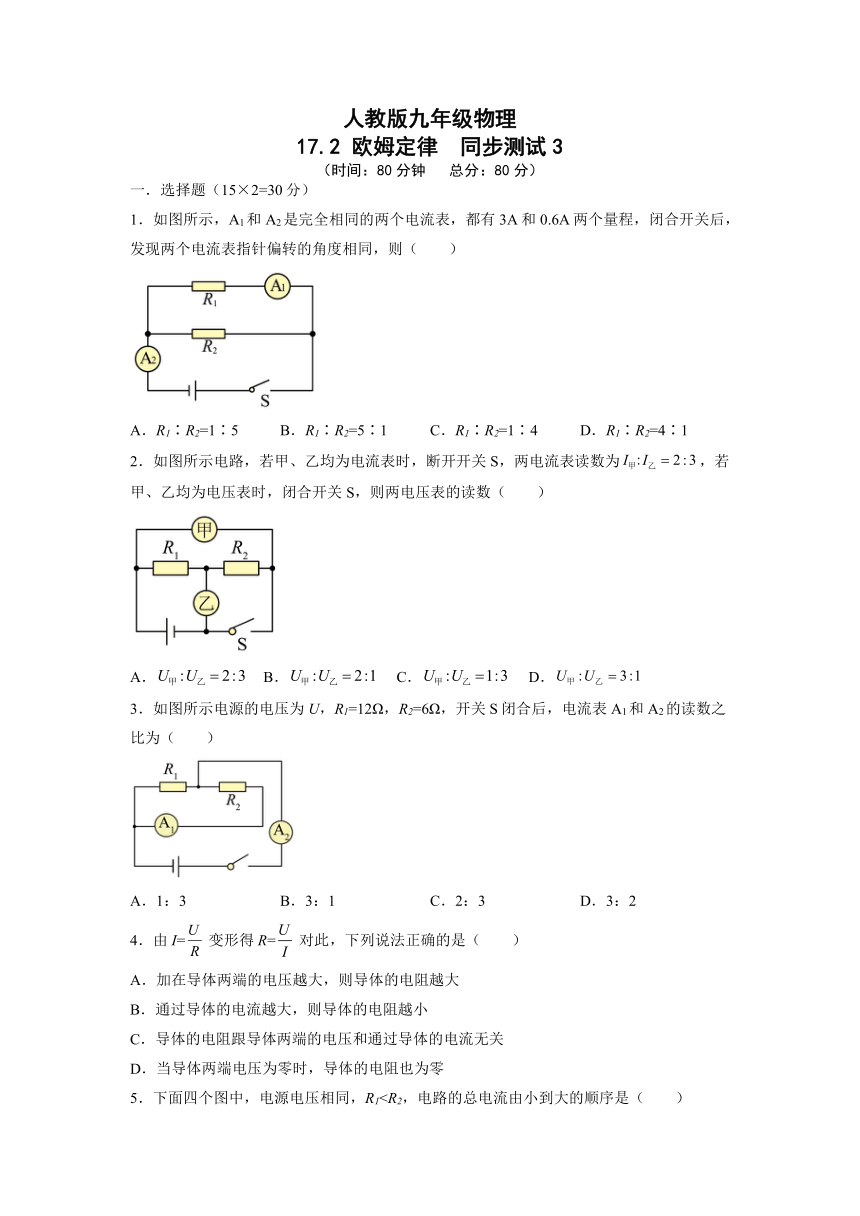

人教版九年级物理
17.2 欧姆定律 同步测试3
(时间:80分钟 总分:80分)
一.选择题(15×2=30分)
1.如图所示,A1和A2是完全相同的两个电流表,都有3A和0.6A两个量程,闭合开关后,发现两个电流表指针偏转的角度相同,则(  )
A.R1∶R2=1∶5 B.R1∶R2=5∶1 C.R1∶R2=1∶4 D.R1∶R2=4∶1
2.如图所示电路,若甲、乙均为电流表时,断开开关S,两电流表读数为,若甲、乙均为电压表时,闭合开关S,则两电压表的读数(  )
A. B. C. D.
3.如图所示电源的电压为U,R1=12Ω,R2=6Ω,开关S闭合后,电流表A1和A2的读数之比为(  )
A.1:3 B.3:1 C.2:3 D.3:2
4.由I= 变形得R= 对此,下列说法正确的是(  )
A.加在导体两端的电压越大,则导体的电阻越大
B.通过导体的电流越大,则导体的电阻越小
C.导体的电阻跟导体两端的电压和通过导体的电流无关
D.当导体两端电压为零时,导体的电阻也为零

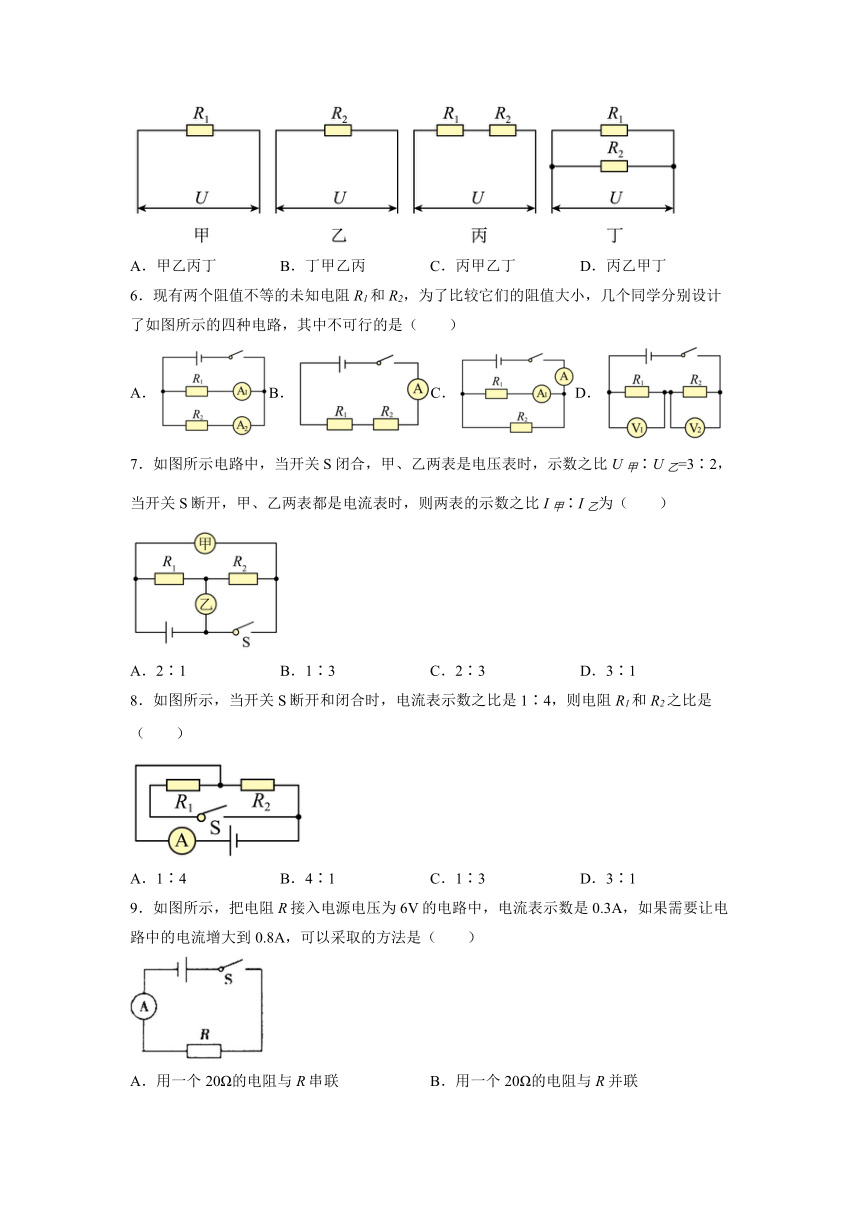

5.下面四个图中,电源电压相同,R1A.甲乙丙丁 B.丁甲乙丙 C.丙甲乙丁 D.丙乙甲丁
6.现有两个阻值不等的未知电阻R1和R2,为了比较它们的阻值大小,几个同学分别设计了如图所示的四种电路,其中不可行的是(  )
A.B.C.D.
7.如图所示电路中,当开关S闭合,甲、乙两表是电压表时,示数之比U甲∶U乙=3∶2,当开关S断开,甲、乙两表都是电流表时,则两表的示数之比I甲∶I乙为(  )
A.2∶1 B.1∶3 C.2∶3 D.3∶1
8.如图所示,当开关S断开和闭合时,电流表示数之比是1∶4,则电阻R1和R2之比是(  )
A.1∶4 B.4∶1 C.1∶3 D.3∶1
9.如图所示,把电阻R接入电源电压为6V的电路中,电流表示数是0.3A,如果需要让电路中的电流增大到0.8A,可以采取的方法是(  )
A.用一个20Ω的电阻与R串联 B.用一个20Ω的电阻与R并联
C.用一个12Ω的电阻与R串联 D.用一个12Ω的电阻与R并联

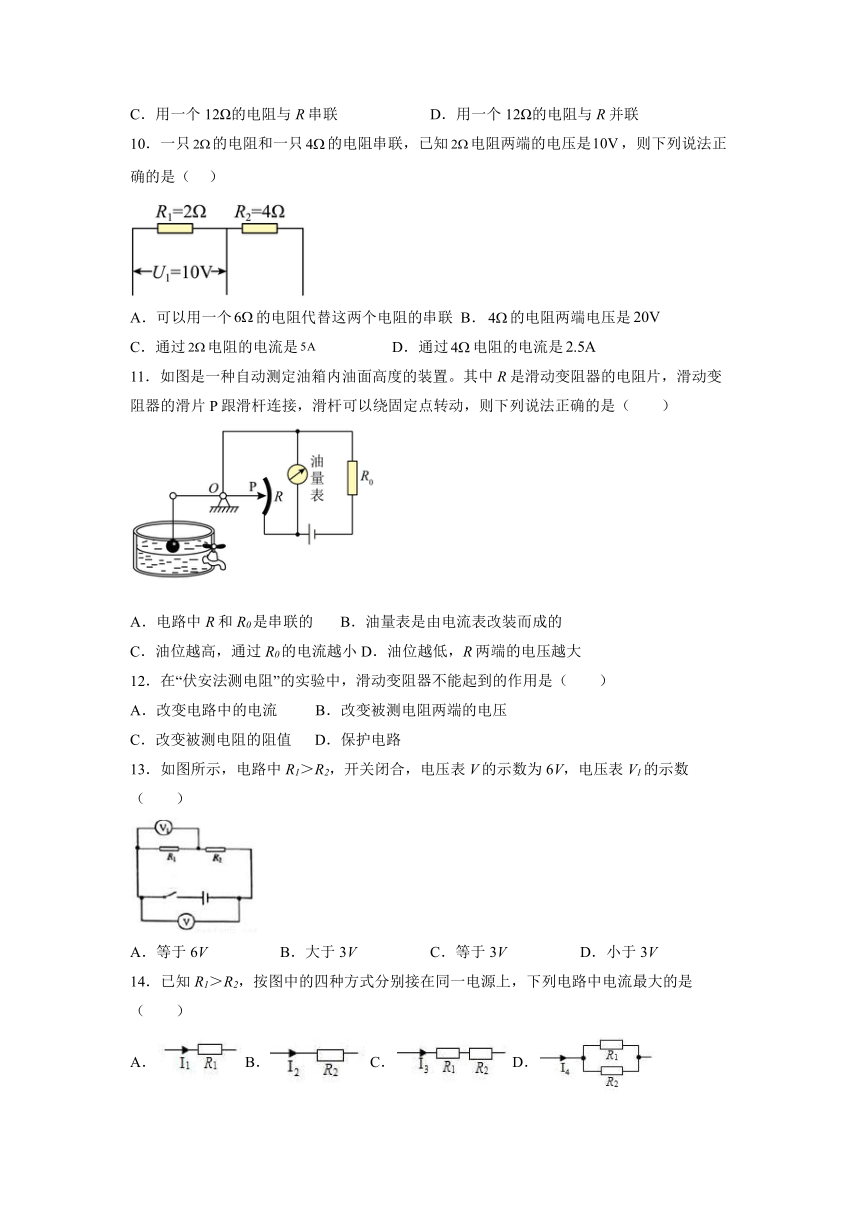

10.一只的电阻和一只的电阻串联,已知电阻两端的电压是,则下列说法正确的是( )
A.可以用一个的电阻代替这两个电阻的串联 B.的电阻两端电压是
C.通过电阻的电流是 D.通过电阻的电流是
11.如图是一种自动测定油箱内油面高度的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片P跟滑杆连接,滑杆可以绕固定点转动,则下列说法正确的是(  )
A.电路中R和R0是串联的 B.油量表是由电流表改装而成的
C.油位越高,通过R0的电流越小D.油位越低,R两端的电压越大
12.在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是(  )
A.改变电路中的电流 B.改变被测电阻两端的电压
C.改变被测电阻的阻值 D.保护电路
13.如图所示,电路中R1>R2,开关闭合,电压表V的示数为6V,电压表V1的示数(  )
A.等于6V B.大于3V C.等于3V D.小于3V
14.已知R1>R2,按图中的四种方式分别接在同一电源上,下列电路中电流最大的是(  )
A.B.C.D.

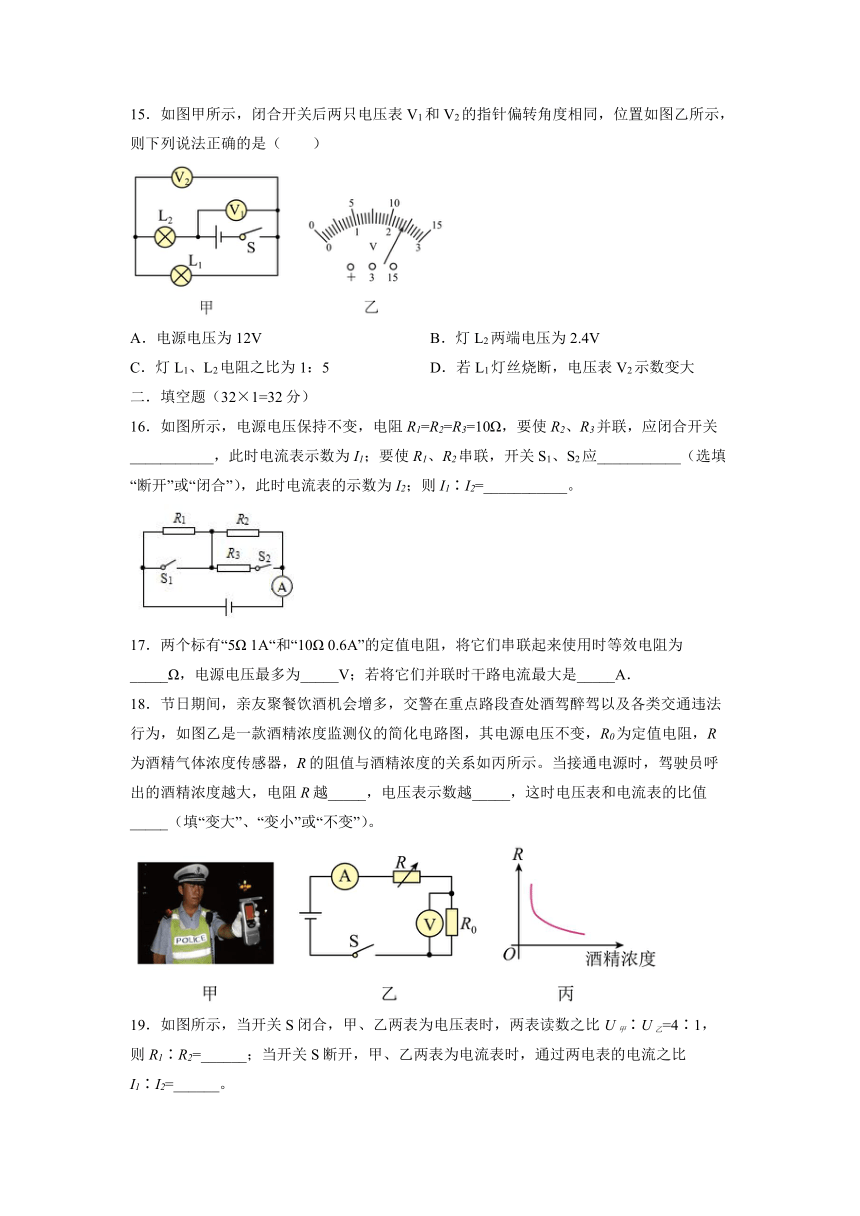

15.如图甲所示,闭合开关后两只电压表V1和V2的指针偏转角度相同,位置如图乙所示,则下列说法正确的是(  )
A.电源电压为12V B.灯L2两端电压为2.4V
C.灯L1、L2电阻之比为1:5 D.若L1灯丝烧断,电压表V2示数变大
二.填空题(32×1=32分)
16.如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω,要使R2、R3并联,应闭合开关___________,此时电流表示数为I1;要使R1、R2串联,开关S1、S2应___________(选填“断开”或“闭合”),此时电流表的示数为I2;则I1∶I2=___________。
17.两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻,将它们串联起来使用时等效电阻为_____Ω,电源电压最多为_____V;若将它们并联时干路电流最大是_____A.
18.节日期间,亲友聚餐饮酒机会增多,交警在重点路段查处酒驾醉驾以及各类交通违法行为,如图乙是一款酒精浓度监测仪的简化电路图,其电源电压不变,R0为定值电阻,R为酒精气体浓度传感器,R的阻值与酒精浓度的关系如丙所示。当接通电源时,驾驶员呼出的酒精浓度越大,电阻R越_____,电压表示数越_____,这时电压表和电流表的比值_____(填“变大”、“变小”或“不变”)。
19.如图所示,当开关S闭合,甲、乙两表为电压表时,两表读数之比U甲∶U乙=4∶1,则R1∶R2=______;当开关S断开,甲、乙两表为电流表时,通过两电表的电流之比I1∶I2=______。
20.如图所示,先闭合开关S1,电流表A1和A2的示数都是0.2A,再闭合开关S2,电压表的示数为3V,电流表A1的示数为0.5A 此时电源的电压是 _____V,流过L1的电流是 _____A,灯泡L2的电阻值 _____Ω
21.如图所示,闭合开关S,R1与R2处于______(选填“串联”或“并联”),此时,两电流表A1、A2示数之比5∶3,则R1与R2两端的电压之比U1∶U2=______。电阻之比R1∶R2=______。
22.如图所示,电源电压保持不变,闭合开关S后,两灯均发光(设灯丝电阻不变),电压表示数为U,过一段时间后,突然两灯均熄灭,且有一个电表的示数变大,已知两灯中仅有一个出现了故障。若此时电压表是示数为4U,则小灯泡L1、L2的电阻之比为 ______;排除故障后,将小灯泡L1、L2的位置互换,则示数一定不发生变化的是 ______表(选填“电流”、“电压”或“电流和电压”)。
23.如图所示是甲、乙两种导体电流与电压的关系图像,根据图像可知,甲导体的电阻R甲与乙导体的电阻R乙的大小关系是R甲______R乙(选大于或小于);若将甲和乙串联接在电路中,则加在它们两端的电压之比U甲∶U乙=______,若将甲和乙并联接在电路中,则通过它们的电流之比l甲∶I乙=______
24.图甲示一种自动测定油箱内油面高度的油量表(实际上是量程为0~0.6A的电流表改装而成),滑动变阻器R的最大值为60Ω,金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度,就可以知道油箱内油面的高度。电源电压为24V,R0为定值电阻。
(1)当油箱油面下降时,油量表的示数将变___________;
(2)油箱装满汽油时,油量表示数为最大值(即电流表达到最大值,此时滑动变阻器的触头在某一端),R0的阻值为___________;
(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端),电路中的电流为___________;
(4)改装设计:用电压表代替电流表做油量表,图中的乙图己画出部分电路,请在乙图中完成电路的设计。要求:当油箱中的油用完时,油量表(电压表)的示数为零;油量越多,电压表示数越大。
25.如图1所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图像如图2所示,则电源电压为U=___________V,R1的阻值为___________Ω。
26.将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路。光敏电阻R的阻值随着光强(国际单位坎德拉,符号:cd)变化的规律如下表所示。闭合开关,逐渐增大光照强度,则光敏电阻R的阻值将_______,电流表示数将_______,电压表示数将_______,(以上三空选填“变大”,“变小”或“不变”);当光强为10cd时,电压表的示数为U,当光强为40cd时,电压表的示数为3U,则定值电阻R0等于_______。
光强/cd 5 10 20 40 80 …
电阻/ 40 20 10 5 2.5 …
三.综合应用题(6×3=18分)
27.在如图所示的电路中,电源电压6V保持不变,滑动变阻器R2标有“50Ω 1A”字样,闭合开关S后,电压表的示数为2V,电流表的示数为0.2A,求:
(1)定值电阻R1的阻值;
(2)此时滑动变阻器连入电路中的电阻R2为多少Ω?
(3)当滑动变阻器连入电路中的电阻为最大值时,电压表的示数为多少?
28.在实际电路中电流表、电压表的内阻不能忽略。某同学用伏安法测量一未知电阻Rx,他先将电压表、电流表按图甲所示的方法连接在电源电压恒定的电路中,测得两表的示数分别为4.0V、4.0mA。接着在同一电路中,他又将同一电压表、电流表按图乙所示的方法连接,此时测得两表的示数分别为3.9V、5.0mA。
(1)求电流表的内阻RA。
(2)求待测电阻Rx的真实值。
(3)如果测量时要考虑电流表和电压表的实际电阻值,请通过计算说明题中利用哪种方法测量电阻Rx更准确?
29.如图所示,电路的电源电压不变,R1=5Ω,灯L标有“8V 0.8A”字样(灯泡电阻不受温度影响),电流表量程为0~3A,电压表的量程为0~15V,滑动变阻器R2标有“45Ω 2A”字样。
(1)只闭合开关S1时,电流表的示数为0.6A,求电源电压;
(2)闭合开关S2、断开开关S1、S3,调节滑动变阻器滑片使小灯泡正常发光,求滑动变阻器连入电路的阻值;
(3)闭合开关S1、S2、S3,在保证电路安全的情况下,求变阻器连入电路的阻值范围。
