粤沪版九年级物理难点突破：变阻器接法判断

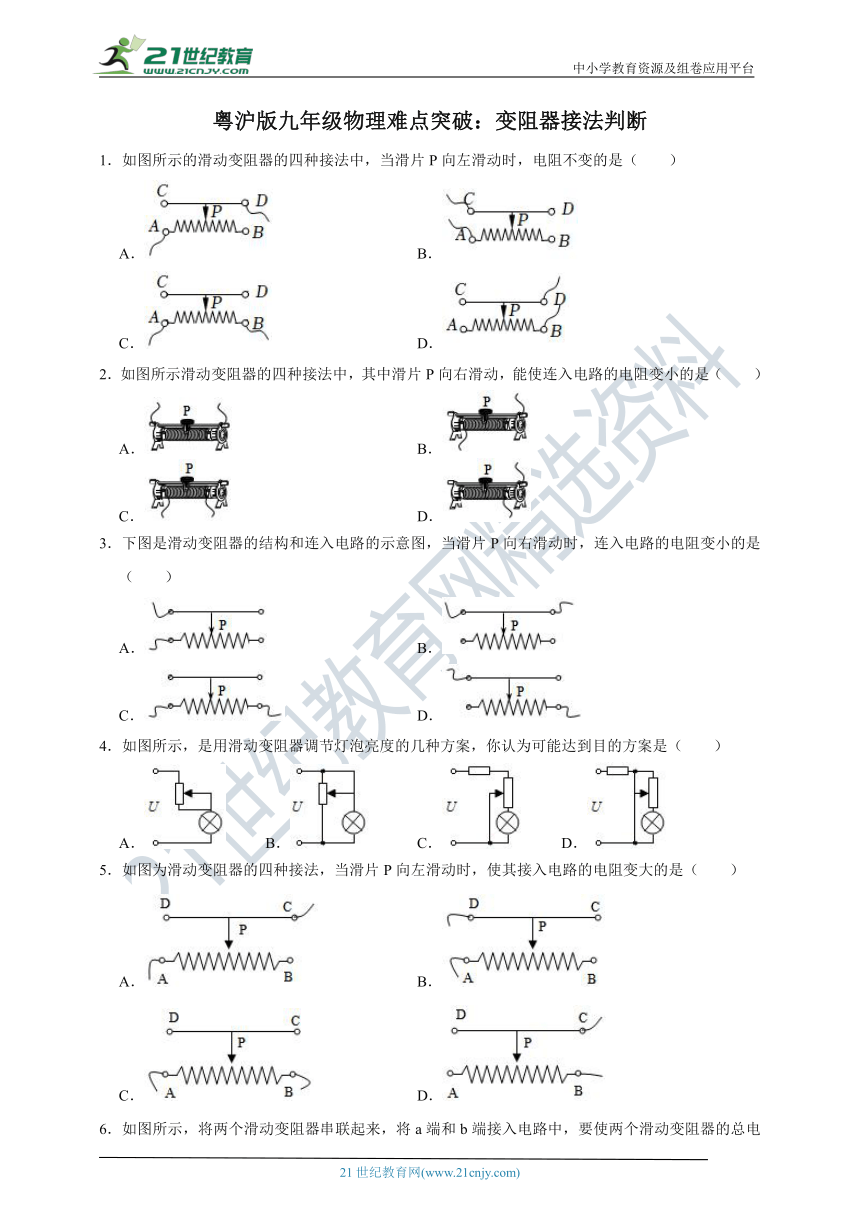

1．如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（　　）
A． B．
C． D．
2．如图所示滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（　　）
A． B．
C． D．
3．下图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
4．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
5．如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（　　）
A． B．
C． D．

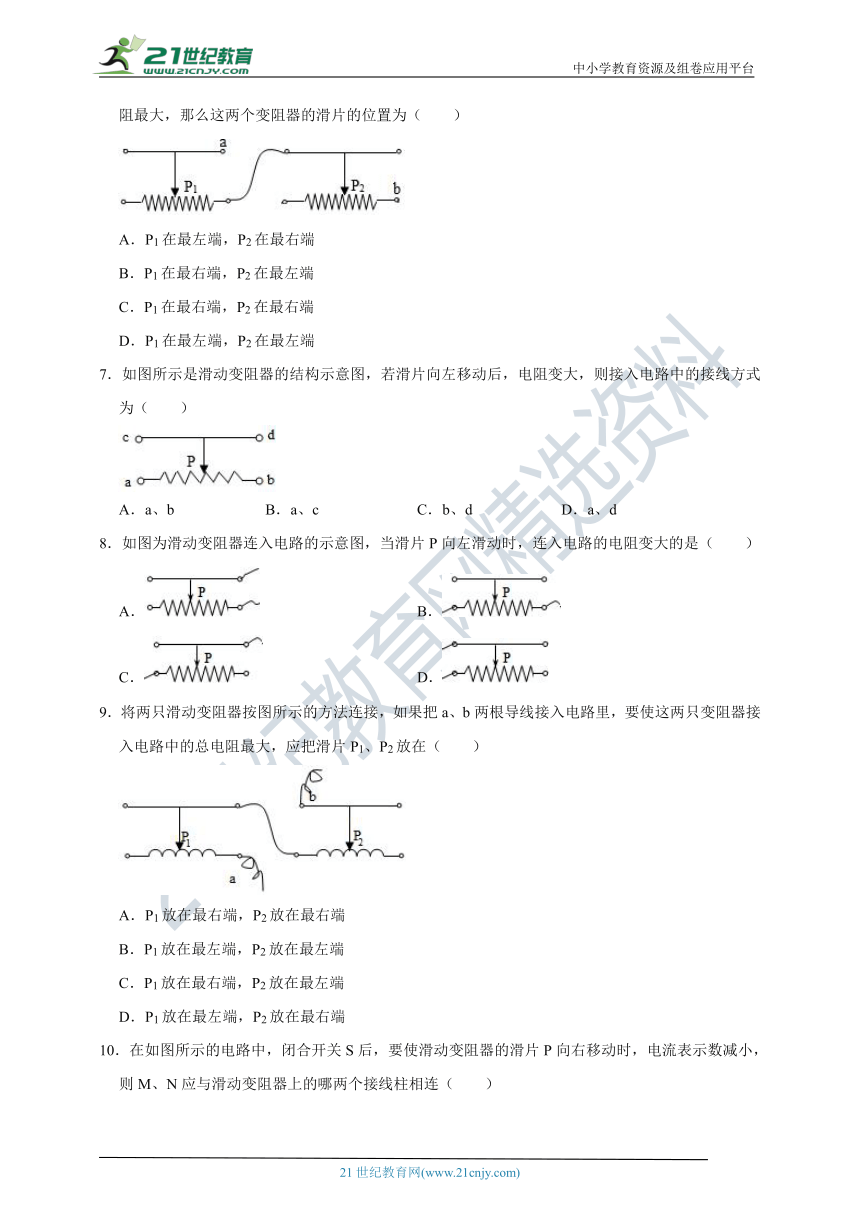

6．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）
A．P1在最左端，P2在最右端
B．P1在最右端，P2在最左端
C．P1在最右端，P2在最右端
D．P1在最左端，P2在最左端
7．如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则接入电路中的接线方式为（　　）
A．a、b B．a、c C．b、d D．a、d
8．如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（　　）
A． B．
C． D．
9．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端

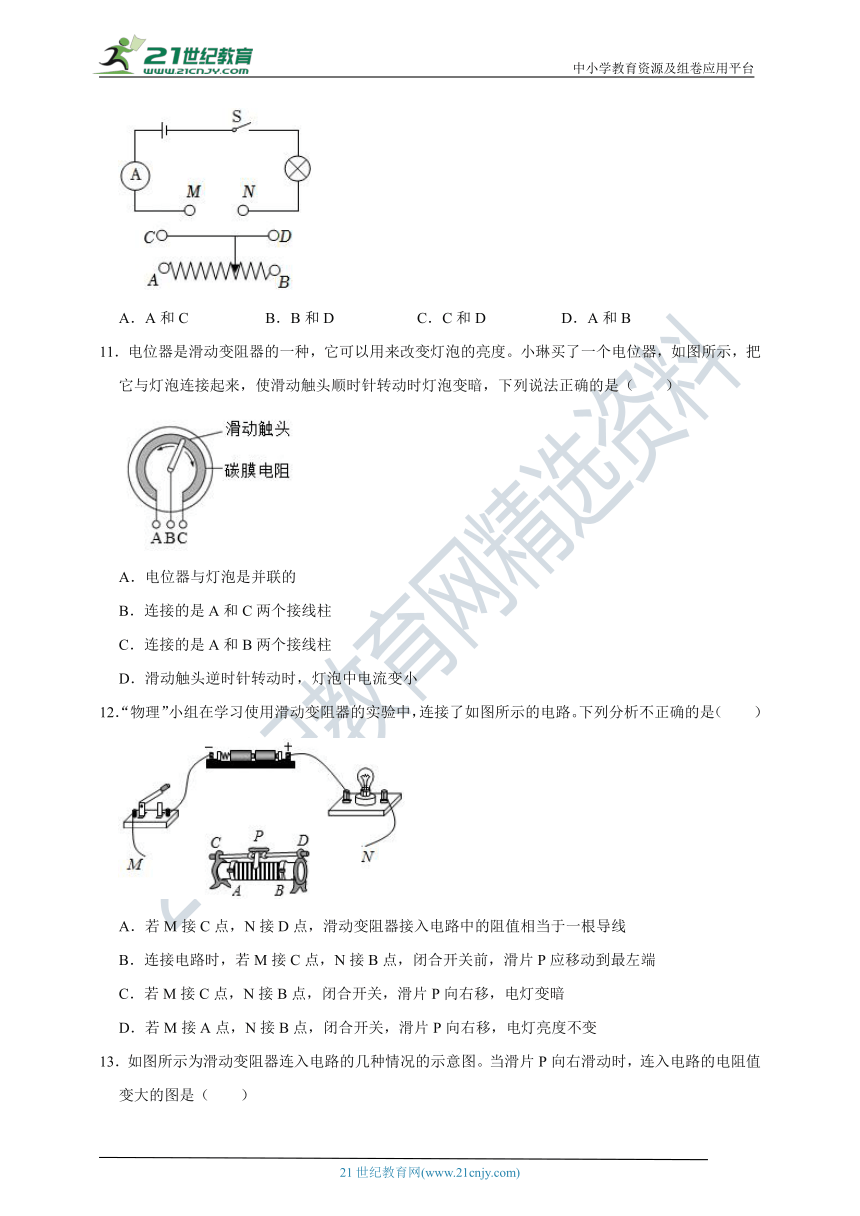

10．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（　　）
A．A和C B．B和D C．C和D D．A和B
11．电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（　　）
A．电位器与灯泡是并联的
B．连接的是A和C两个接线柱
C．连接的是A和B两个接线柱
D．滑动触头逆时针转动时，灯泡中电流变小
12．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析不正确的是（　　）
A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线
B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端
C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗
D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变
13．如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（　　）
A． B．
C． D．

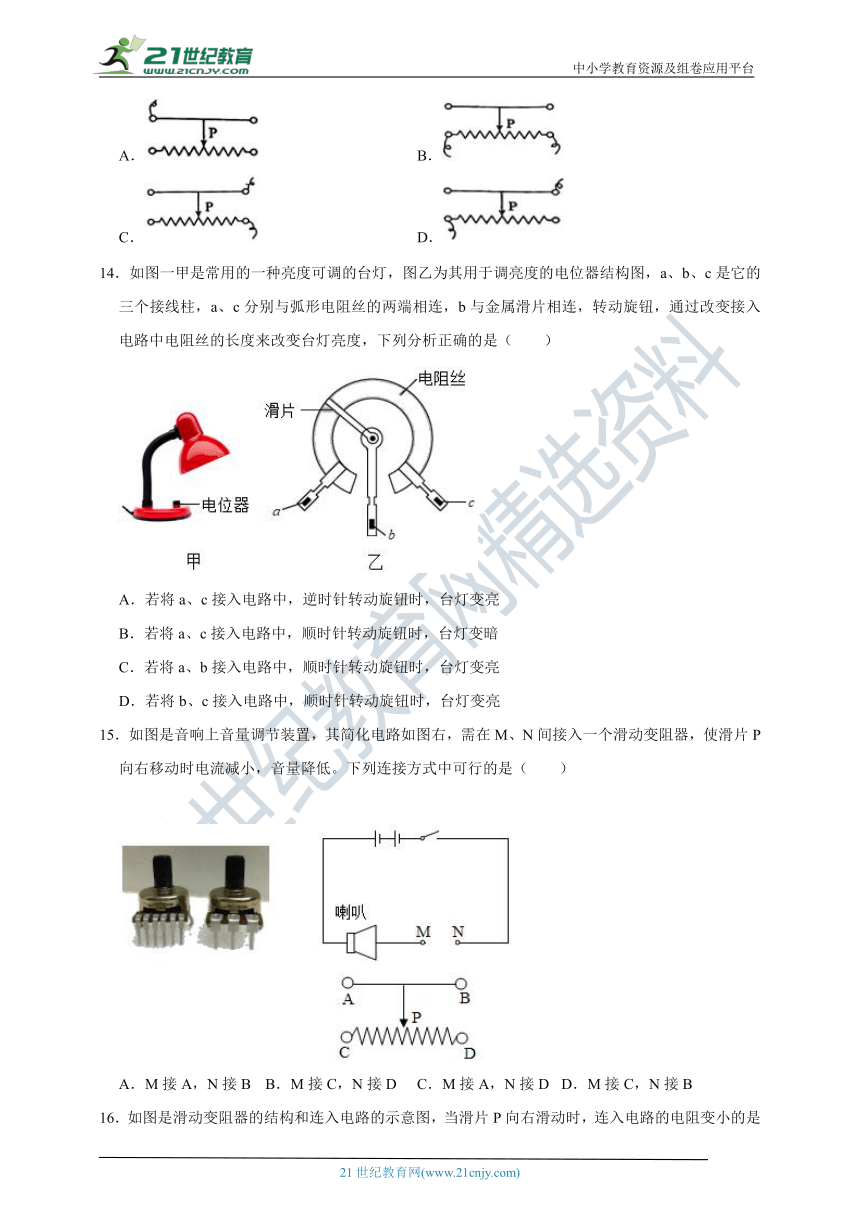

14．如图一甲是常用的一种亮度可调的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变台灯亮度，下列分析正确的是（　　）
A．若将a、c接入电路中，逆时针转动旋钮时，台灯变亮
B．若将a、c接入电路中，顺时针转动旋钮时，台灯变暗
C．若将a、b接入电路中，顺时针转动旋钮时，台灯变亮
D．若将b、c接入电路中，顺时针转动旋钮时，台灯变亮
15．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（　　）
A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
16．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．

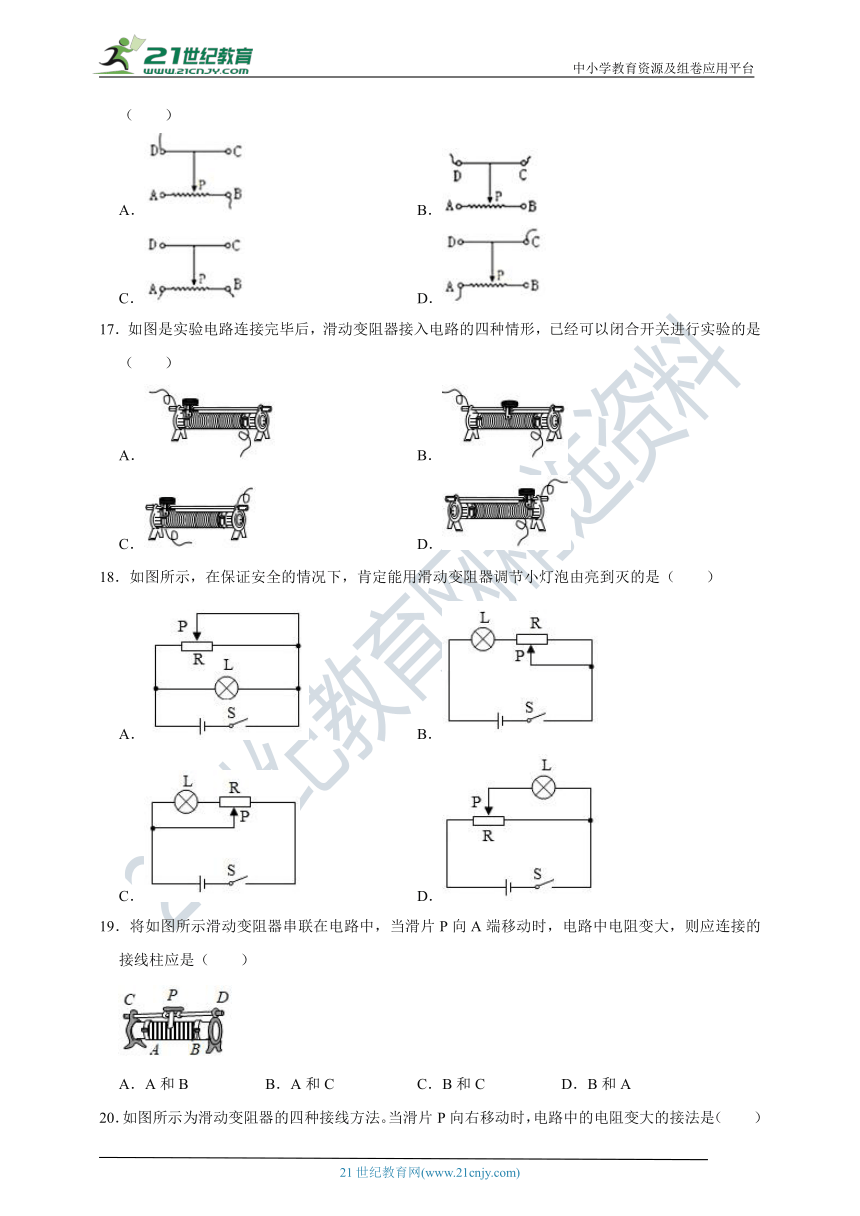

17．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A． B．
C． D．
18．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）
A． B．
C． D．
19．将如图所示滑动变阻器串联在电路中，当滑片P向A端移动时，电路中电阻变大，则应连接的接线柱应是（　　）
A．A和B B．A和C C．B和C D．B和A
20．如图所示为滑动变阻器的四种接线方法。当滑片P向右移动时，电路中的电阻变大的接法是（　　）
A． B．
C． D．
沪粤版九年级物理难点突破：变阻器接法判断
参考答案与试题解析
1．如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（　　）
A． B．
C． D．
【解答】解：A、滑动变阻器的A、D两个接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故A错误；
B、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故B错误；
C、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，其阻值是滑动变阻器最大电阻的定值电阻，故C正确；
D、滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，电阻增大，故D错误。
故选：C。
2．如图所示滑动变阻器的四种接法中，其中滑片P向右滑动，能使连入电路的电阻变小的是（　　）
A． B．
C． D．
【解答】解：A、将变阻器的金属杆连入电路中，移动滑片，变阻器的接入电路的阻值始终为零，故A不符合题意；
B、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故B不符合题意；
C、滑动变阻器将电阻丝全部接入电路（即电阻最大），滑片移动时，连入电阻丝的电阻不变，故C不符合题意；
D、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故D符合题意。
故选：D。
3．下图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
【解答】解：
A、滑片向右移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故A不合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故B不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，故C不合题意；
D、滑片向右移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故D符合题意。
故选：D。
4．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
【解答】解：
A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度。故A符合题意。
B、滑动变阻器的上半段被短路，灯泡和滑动变阻器的下半段是并联的，灯泡两端电压始终等于电源电压，所以滑动变阻器不能改变灯泡的亮度。故B不符合题意。
C、如图，灯泡和滑动变阻器的下半段被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度。故C不符合题意。
D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度。故D不符合题意。
故选：A。
5．如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（　　）
A． B．
C． D．
【解答】解：A、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故A错误。
B、滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故B错误
C、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻。故C错误。
D、滑动变阻器的B、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。故D正确。
故选：D。
6．如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）
A．P1在最左端，P2在最右端
B．P1在最右端，P2在最左端
C．P1在最右端，P2在最右端
D．P1在最左端，P2在最左端
【解答】解：如图，将a端和b端接入电路中，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最左端。
故选：D。
7．如图所示是滑动变阻器的结构示意图，若滑片向左移动后，电阻变大，则接入电路中的接线方式为（　　）
A．a、b B．a、c C．b、d D．a、d
【解答】解：A、滑动变阻器的a、b两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻。故A错误。
B、滑动变阻器的a、c接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故B错误。
C、滑动变阻器的b、d接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。故C正确。
D、滑动变阻器的a、d接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故D错误。
故选：C。
8．如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（　　）
A． B．
C． D．
【解答】解：A、由图知，滑动变阻器接右上与右下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变长，滑动变阻器接入电路的阻值变大，故A正确。
B、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故B错误；
C、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝变短，接入电路的阻值变小，故C错误；
D、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故D错误；
故选：A。
9．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（　　）
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
【解答】解：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。
故选：D。
10．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（　　）
A．A和C B．B和D C．C和D D．A和B
【解答】解：滑片向右移动，电流表示数减小，则变阻器接入电路的阻值增大，因此必须将左下角的A接线柱接入电路，再在上面的两个接线柱中任选一个，因此，应将A、C或A、D接入电路。
故选：A。
11．电位器是滑动变阻器的一种，它可以用来改变灯泡的亮度。小琳买了一个电位器，如图所示，把它与灯泡连接起来，使滑动触头顺时针转动时灯泡变暗，下列说法正确的是（　　）
A．电位器与灯泡是并联的
B．连接的是A和C两个接线柱
C．连接的是A和B两个接线柱
D．滑动触头逆时针转动时，灯泡中电流变小
【解答】解：A、电位器要能控制灯泡的亮度，则电位器和灯泡是串联的，故A错误；
BC、滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度，连接A和C两个接线柱是定值电阻；
滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以电位器接入电路中的电阻应变大，应将左边部分接入电路，即连接A、B两个接线柱，故B错误，C正确；
D、滑动触头逆时针转动时，电路中电阻减小，灯泡中电流变大，故D错误；
故选：C。
12．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析不正确的是（　　）
A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线
B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端
C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗
D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变
【解答】解：
A、若M接C点，N接D点，滑动变阻器接入电路的电阻为0，只有灯泡接入电路中，故A正确；
B、连接电路时，若M接C点，N接B点，闭合开关前，应使滑动变阻器接入电路的电阻最大，滑片P应移动到最左端，故B正确；
C、若M接C点，N接B点，闭合开关，滑片右移，滑动变阻器接入电路的电阻变小，电路中的电流变大，灯泡变亮，故C错误；
D、若M接A点，N接B点，闭合开关，滑动变阻器接入电路的电阻为最大值，移动滑片，电阻不变，电流不变，灯泡亮度不变，故D正确。
故选：C。
13．如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（　　）
A． B．
C． D．
【解答】解：A、选择上面一个接线柱，下面选择一个接线柱。滑动变阻器接入的部分取决于下面的接线柱，A只连接上面一个接线柱，故A错误。
B、滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻，不能改变连入电路的电阻值，故B错误。
C、滑动变阻器接右下面接线柱，当滑片P向右滑动时，电阻线变短，连入电路的电阻变小，故C错误；
D、滑动变阻器接左下面接线柱，当滑片P向右滑动时，电阻线变长，连入电路的电阻变大，故D正确。
故选：D。
14．如图一甲是常用的一种亮度可调的台灯，图乙为其用于调亮度的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变台灯亮度，下列分析正确的是（　　）
A．若将a、c接入电路中，逆时针转动旋钮时，台灯变亮
B．若将a、c接入电路中，顺时针转动旋钮时，台灯变暗
C．若将a、b接入电路中，顺时针转动旋钮时，台灯变亮
D．若将b、c接入电路中，顺时针转动旋钮时，台灯变亮
【解答】解：
AB、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变台灯亮度，故AB错误；
C、若只将a、b接入电路，滑片左边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，台灯变暗，故C错误；
D、将b、c接入电路中，滑片的右侧电阻接入电路，故若顺时针转动旋钮时，电阻变小，故电流变大，台灯变亮，故D正确。
故选：D。
15．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（　　）
A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B
【解答】解：滑片向右移动，电流表示数减小，则滑动变阻器接入电路的电阻值增大，所以应将A、C或B、C接入电路，故D正确。
故选：D。
16．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（　　）
A． B．
C． D．
【解答】解：
A、图中滑片右侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度减小，则连入电路的电阻变小，故A符合题意。
B、图中同时接入上方两接线柱，相当于接入一导线，滑片移动时，连入电路的电阻为0，故B不合题意；
C、图中同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，连入电路的电阻不变，故C不合题意；
D、图中滑片左侧的电阻丝接入电路，滑片向右移动时，接入电路中电阻丝的长度增大，连入电路的电阻变大，故D不合题意。
故选：A。
17．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A． B．
C． D．
【解答】解：根据滑动变阻器的使用规则可知，滑动变阻器的接法是按一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。
故选：A。
18．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）
A． B．
C． D．
【解答】解：
A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但不安全，故A错误；
B、图中滑动变阻器与灯泡串联，当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，故B错误。
C、图C中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起电源短路，故C错误。
D、图D中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，故D正确。
故选：D。
19．将如图所示滑动变阻器串联在电路中，当滑片P向A端移动时，电路中电阻变大，则应连接的接线柱应是（　　）
A．A和B B．A和C C．B和C D．B和A
【解答】解：A、选择A和B接线柱时，电路中接入的是定值电阻，滑动的移动不影响电阻的大小，不合题意；
B、选择A和C接线柱时，当滑动变阻器的滑片P向A端移动时，接入电路的电阻丝的长度变短，电阻变小，不符合题意；
C、选择B和C接线柱时，当滑动变阻器的滑片P向A端移动时，接入电路的电阻丝的长度变长，电阻变大，符合题意。
D、选择B和A接线柱时，电路中接入的是定值电阻，滑动的移动不影响电阻的大小，不合题意；
故选：C。
20．如图所示为滑动变阻器的四种接线方法。当滑片P向右移动时，电路中的电阻变大的接法是（　　）
A． B．
C． D．
【解答】解：要使P向右移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长。
A、接线柱C、B接入电路，滑片P向右移动时，接入电路的电阻丝PB的长度变短，所以电路中的电阻变小；故A不符合题意。
B、接线柱A、D接入电路，当滑片P向右移动时，接入电路的电阻丝AP的长度变长，所以电路中的电阻变大。故B符合题意。
C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化。故C不符合题意。
D、接线柱B、D接入电路，滑片P向右移动时，接入电路的电阻丝PB的长度变短，所以电路中的电阻变小。故D不符合题意。
故选：B。
