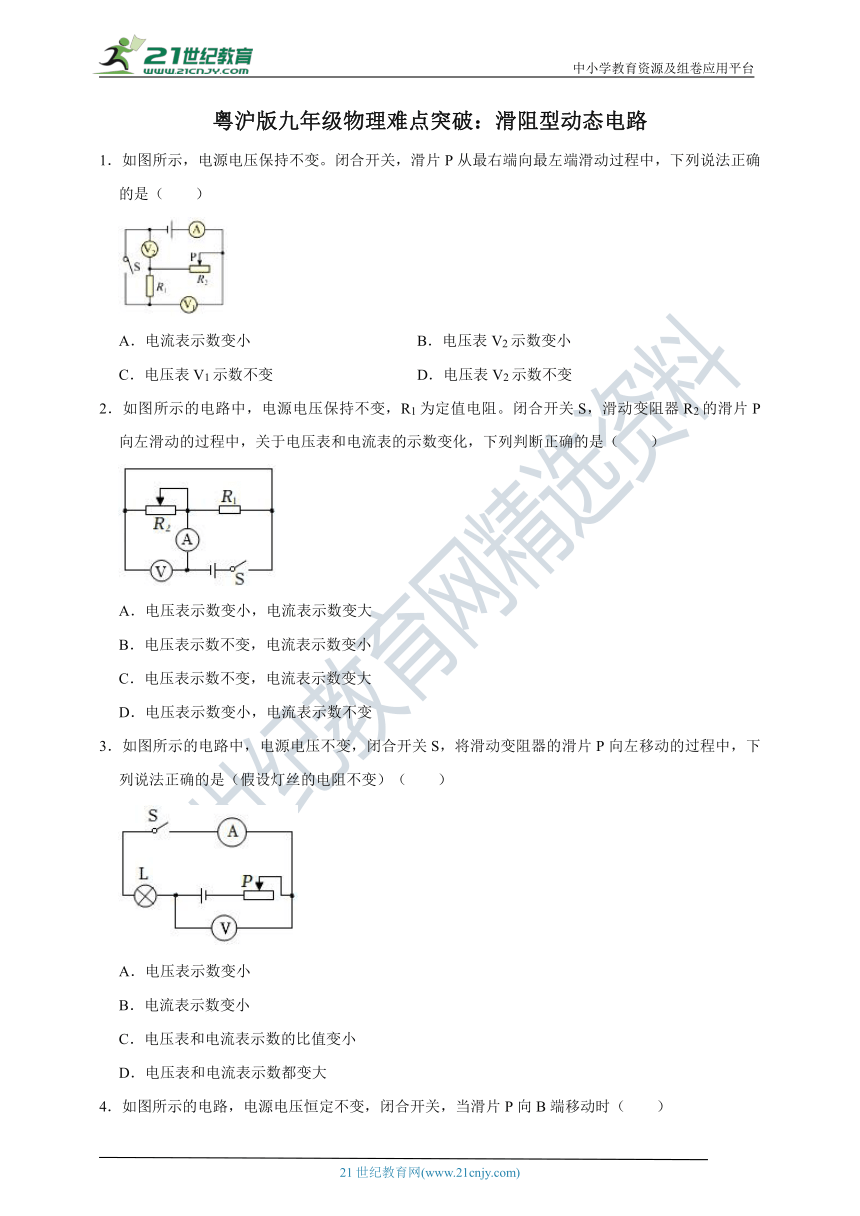

粤沪版九年级物理难点突破：滑阻型动态电路
1．如图所示，电源电压保持不变。闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是（　　）
A．电流表示数变小 B．电压表V2示数变小
C．电压表V1示数不变 D．电压表V2示数不变
2．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数不变
3．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（　　）
A．电压表示数变小
B．电流表示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大

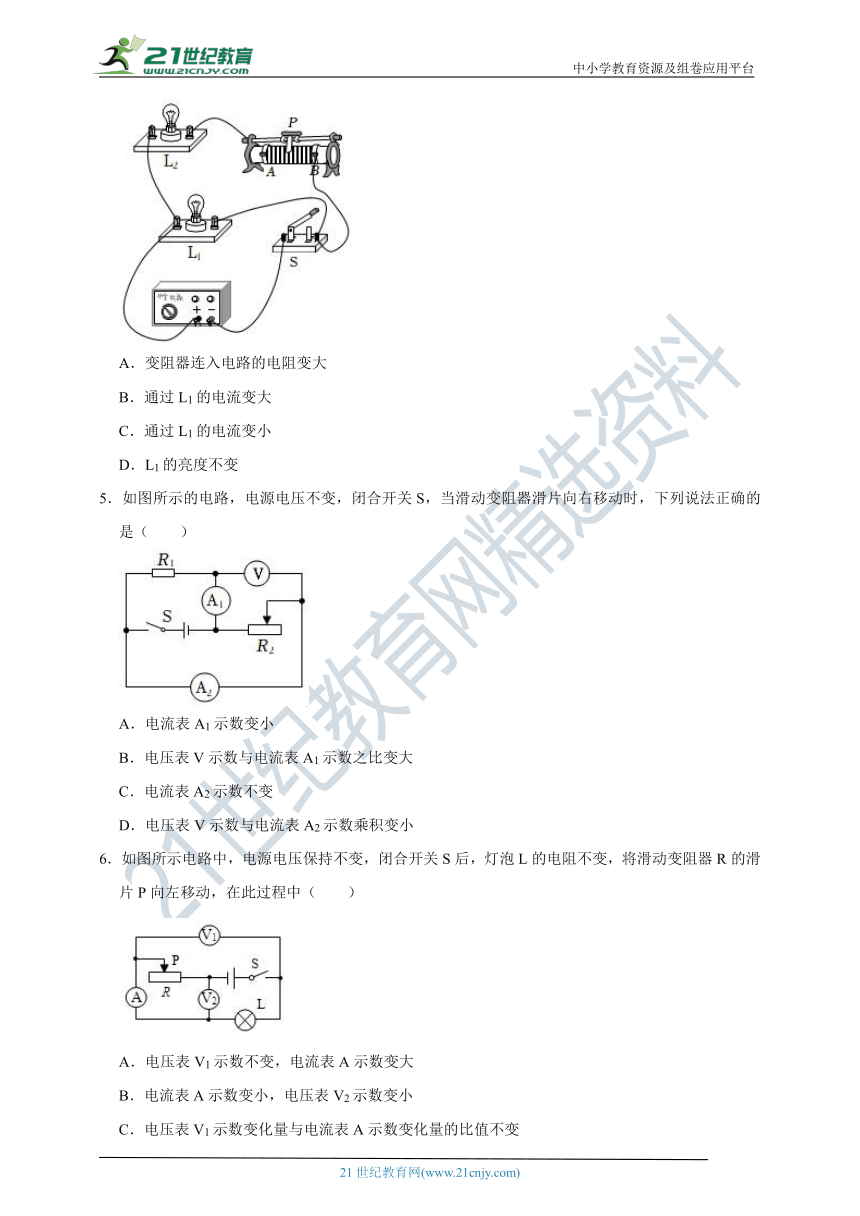

4．如图所示的电路，电源电压恒定不变，闭合开关，当滑片P向B端移动时（　　）
A．变阻器连入电路的电阻变大
B．通过L1的电流变大
C．通过L1的电流变小
D．L1的亮度不变
5．如图所示的电路，电源电压不变，闭合开关S，当滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．电流表A1示数变小
B．电压表V示数与电流表A1示数之比变大
C．电流表A2示数不变
D．电压表V示数与电流表A2示数乘积变小
6．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变

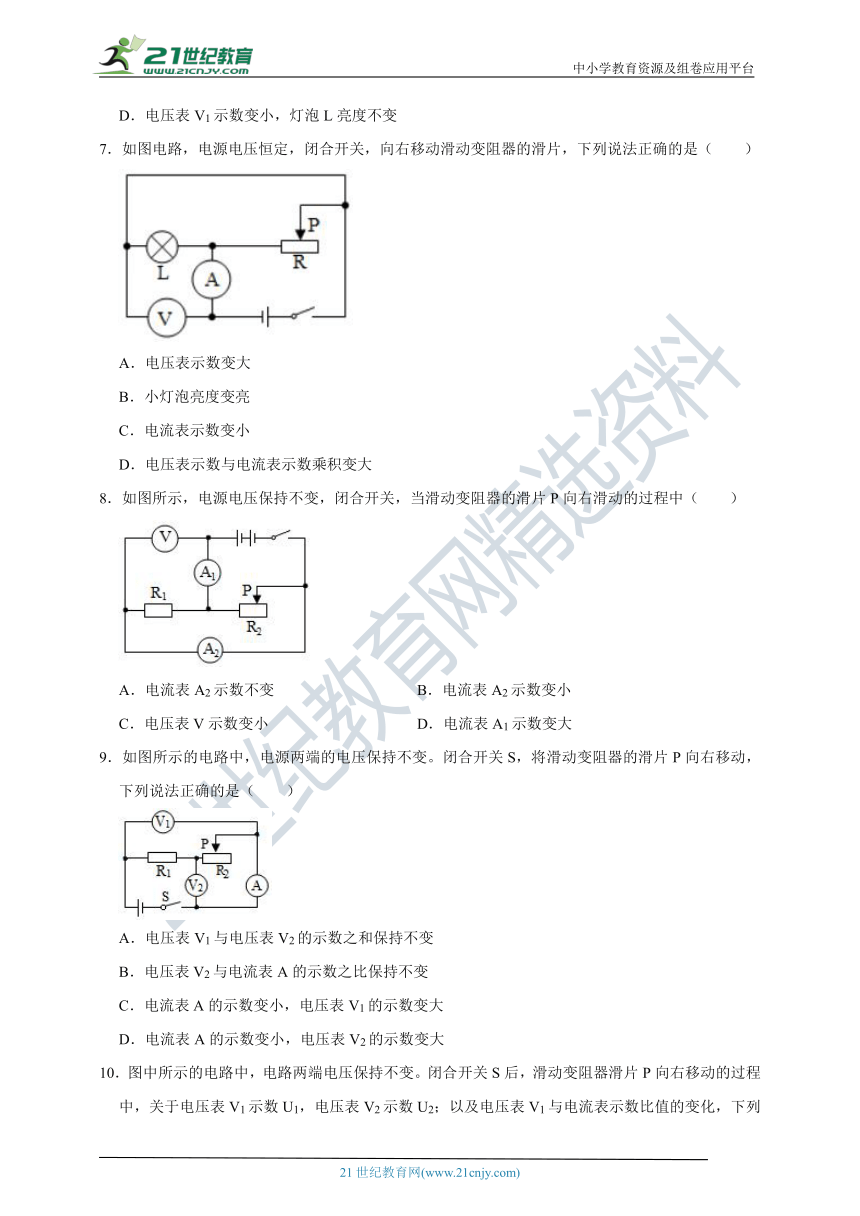

7．如图电路，电源电压恒定，闭合开关，向右移动滑动变阻器的滑片，下列说法正确的是（　　）
A．电压表示数变大
B．小灯泡亮度变亮
C．电流表示数变小
D．电压表示数与电流表示数乘积变大
8．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
9．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
10．图中所示的电路中，电路两端电压保持不变。闭合开关S后，滑动变阻器滑片P向右移动的过程中，关于电压表V1示数U1，电压表V2示数U2；以及电压表V1与电流表示数比值的变化，下列判断正确的是（　　）
A．变大，变小，变小 B．变大，变大，变小
C．不变，变大，变小 D．变小，变大，不变
11．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
12．在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（　　）
A．电流表A示数变大
B．电压表V2示数变小
C．电压表V1示数与电压表V2示数的差值变大
D．电压表V1示数与电流表A示数的比值变大

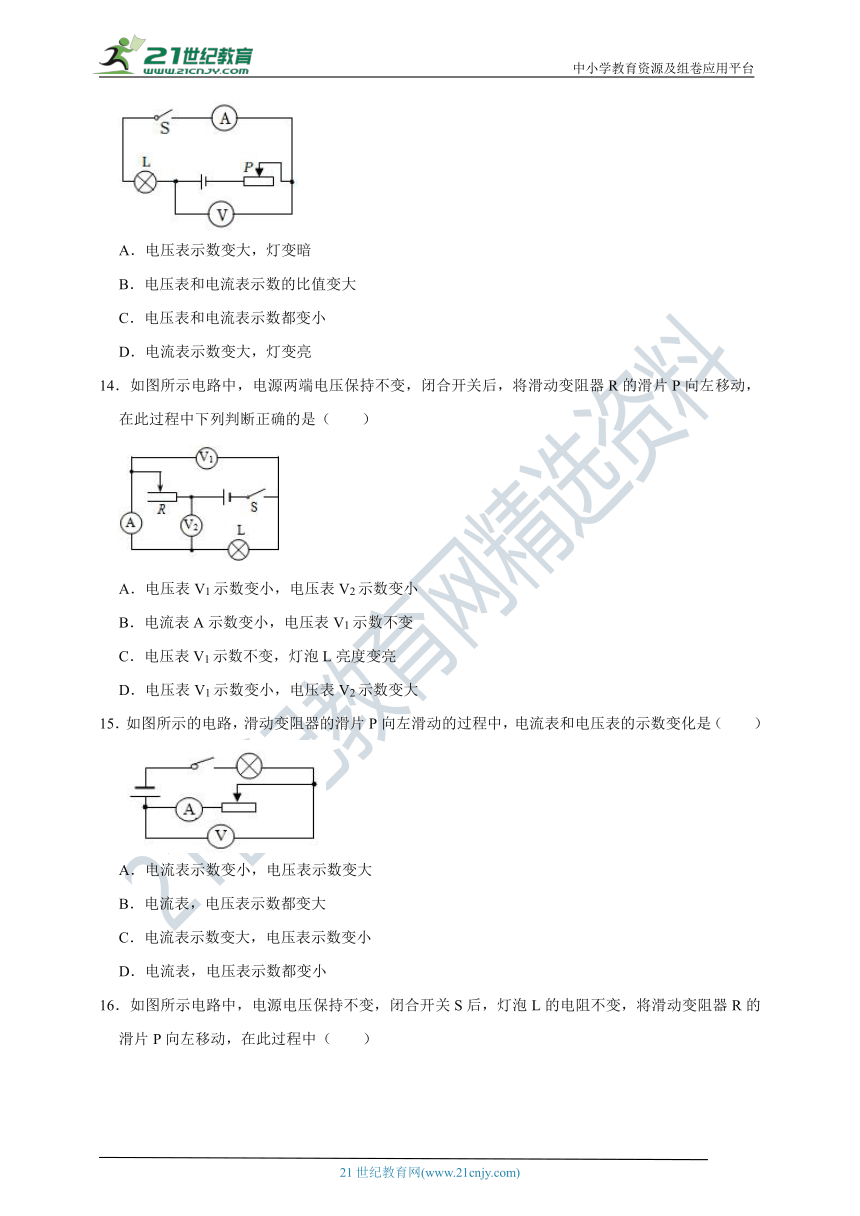

13．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（　　）
A．电压表示数变大，灯变暗
B．电压表和电流表示数的比值变大
C．电压表和电流表示数都变小
D．电流表示数变大，灯变亮
14．如图所示电路中，电源两端电压保持不变，闭合开关后，将滑动变阻器R的滑片P向左移动，在此过程中下列判断正确的是（　　）
A．电压表V1示数变小，电压表V2示数变小
B．电流表A示数变小，电压表V1示数不变
C．电压表V1示数不变，灯泡L亮度变亮
D．电压表V1示数变小，电压表V2示数变大
15．如图所示的电路，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是（　　）
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
16．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电压表A示数变小，电压表V2示数变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V1示数变小，灯泡L亮度不变
17．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（　　）
A．滑动变阻器接入电路中的电阻变大
B．定值电阻R2两端的电压保持不变
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数不变
18．如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（　　）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
19．在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（　　）
A．电流表示数减小，电压表示数增大
B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变
D．电流表示数不变，电压表示数不变
20．如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1和A2示数都变小
B．电压表V的示数变大
C．电压表V与电流表A1的示数之比变大
D．电压表V与电流表A2的示数之比变大
粤沪版九年级物理难点突破：滑阻型动态电路
参考答案与试题解析
1．如图所示，电源电压保持不变。闭合开关，滑片P从最右端向最左端滑动过程中，下列说法正确的是（　　）
A．电流表示数变小 B．电压表V2示数变小
C．电压表V1示数不变 D．电压表V2示数不变
【解答】解：由电路图可知，定值电阻R1和滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测R1两端的电压，电流表测电路中的电流。
因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变；
闭合开关，滑片P从最右端向最左端滑动过程中，接入电路中电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；
由U＝IR可知，定值电阻R1两端的电压变大，电压表V2的示数变大；
综上所述，C正确，ABD错误。
故选：C。
2．如图所示的电路中，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）
A．电压表示数变小，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数不变
【解答】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测干路电流，
因电源电压保持不变，所以，滑片向左移动时，电压表的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，
滑动变阻器R2的滑片P向左滑动的过程中，接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大；
综上所述，C正确，ABD错误。
故选：C。
3．如图所示的电路中，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（　　）
A．电压表示数变小
B．电流表示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
【解答】解：由图可知滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电流表测量电路中的电流；
当滑片向左移动时，滑动变阻器接入电阻减小，由欧姆定律可得，电路中电流增大，即电流表示数变大；
因电压表测量灯泡两端的电压，由U＝IR可得，灯泡两端的电压增大，即电压表示数变大；
根据R＝可知，电压表和电流表示数的比值为灯泡的电阻，保持不变；
综上所述，D正确。
故选：D。
4．如图所示的电路，电源电压恒定不变，闭合开关，当滑片P向B端移动时（　　）
A．变阻器连入电路的电阻变大
B．通过L1的电流变大
C．通过L1的电流变小
D．L1的亮度不变
【解答】解：由实物图知，滑动变阻器与灯泡L2串联再与灯泡L1并联。
AB、变阻器的BP部分接入电路中，所以闭合开关，滑片P向B端移动时，变阻器连入电路的电阻变小，故A错误；
CD、并联电路中各支路间互不影响，由并联电路的电压规律知，滑片移动时，L1支路两端电压等于电源电压，即L1支路两端电压保持不变，所以通过L1的电流不变，根据P＝UI知，L1的实际电功率不变，所以L1的亮度不变，故BC错误，D正确。
故选：D。
5．如图所示的电路，电源电压不变，闭合开关S，当滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．电流表A1示数变小
B．电压表V示数与电流表A1示数之比变大
C．电流表A2示数不变
D．电压表V示数与电流表A2示数乘积变小
【解答】解：
由电路图可知，R1与R2并联，电流表A1测R1支路电流，电流表A2测R2支路电流，电压表测电源电压；
因并联电路中各支路互不影响，因此当滑片移动时，通过定值电阻R1的电流不变，即电流表A1的示数不变，故A错误；
当滑片向右移动时，滑动变阻器接入电路的阻值变大，由于并联电路中各支路两端电压相等，且等于电源电压，由欧姆定律可知，通过滑动变阻器的电流变小，即电流表A2的示数变小，故C错误；
因电压表示数、电流表A1的示数均不变，电流表A2的示数变小，所以电压表V示数与电流表A1示数之比不变，电压表V示数与电流表A2示数乘积变小，故B错误，D正确。
故选：D。
6．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
【解答】解：由图可知，电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流；
当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小；
由串联电路的分压规律可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗；
由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变；
故ABD错误，C正确。
故选：C。
7．如图电路，电源电压恒定，闭合开关，向右移动滑动变阻器的滑片，下列说法正确的是（　　）
A．电压表示数变大
B．小灯泡亮度变亮
C．电流表示数变小
D．电压表示数与电流表示数乘积变大
【解答】解：由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表测干路中的电流；
A、由于电压表测量的是电源电压，所以电压表示数不变，故A错误；
BC、当滑片P向右移动时，变阻器接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小；并联电路各支路互不影响，所以通过灯泡的电流不变，灯泡的功率不变，其亮度不变；根据并联电路的电流特点可知，干路中的电流变小，即电流表的示数变小；故C正确，B错误；
D、电源电压不变，总电流减小，电压表示数与电流表示数乘积变小，故D错误。
故选：C。
8．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（　　）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
【解答】解：如图，电阻R1与滑动变阻器并联，电流表A2测量通过电阻R1的电流，电流表A1测量干路上的电流；
当滑动变阻器的滑片P向右移动时，因为电源电压保持不变，电压表测量并联支路电压或电源电压，故电压表V的示数不变；
当滑动变阻器的滑片P向右滑动过程中，R2阻值增大，根据欧姆定律可知，通过R2的电流减小；并联电路中各支路互不影响，则通过R1的电流不变，即电流表A2示数不变，并联电路中，干路中的电流等于各支路电流的和，所以干路中的电流减小，即电流表A1示数变小；
综上所述，故A正确，BCD错误。
故选：A。
9．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
【解答】解：由电路图可知，闭合开关S后，滑动变阻器R2与定值电阻R1串联，电流表测量电路中的电流，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压；
因电源的电压不变，所以滑片移动的过程中，电压表V1的示数不变；
将滑动变阻器的滑片P向右移动，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故C错误，D正确；
则电压表V1示数不变，电压表V2的示数变大，两者之和变大，故A错误；
因电压表V2与电流表A的示数之比等于滑动变阻器接入电路中的电阻值，所以，电压表V2与电流表A的示数之比变大，故B错误。
故选：D。
10．图中所示的电路中，电路两端电压保持不变。闭合开关S后，滑动变阻器滑片P向右移动的过程中，关于电压表V1示数U1，电压表V2示数U2；以及电压表V1与电流表示数比值的变化，下列判断正确的是（　　）
A．变大，变小，变小 B．变大，变大，变小
C．不变，变大，变小 D．变小，变大，不变
【解答】解：由电路图可知，R1与R2、滑动变阻器串联，电压表V1测R1两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小，
由U＝IR可知，R1和R2两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表V2的示数变大；电压表V1与电流表示数比值为R1的阻值，保持不变；综上所述，D正确。
故选：D。
11．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大；故C正确。
故选：C。
12．在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（　　）
A．电流表A示数变大
B．电压表V2示数变小
C．电压表V1示数与电压表V2示数的差值变大
D．电压表V1示数与电流表A示数的比值变大
【解答】解：
ABC、由图知，两电阻串联，电流表测电路中的电流，电压表V1测电源电压，电压表V2测变阻器R2的电压；
向右移动滑动变阻器滑片P的过程中，变阻器连入电路中的电阻变大，电路的总电阻变大，由I＝可知，电路中的电流变小，即电流表示数变小；故A错误；
电路中的电流变小，根据U＝IR可知，R1的电压变小，由串联电路电压的规律可知，变阻器R2的电压变大，即电压表V2示数变大，故B错误；
电源电压不变，电压表V1示数与电压表V2示数的差值等于R1的电压，则该差值变小，故C错误；
D、由欧姆定律可知，电压表V1示数与电流表A示数的比值等于电路的总电阻，则该比值变大，故D正确。
故选：D。
13．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（　　）
A．电压表示数变大，灯变暗
B．电压表和电流表示数的比值变大
C．电压表和电流表示数都变小
D．电流表示数变大，灯变亮
【解答】解：
由图可知滑动变阻器与灯泡串联，电压表测量灯泡两端的电压，电流表测电路中的电流；
将滑动变阻器的滑片P向右移动过程中，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知电路中的电流变小，即电流表的示数变小；
由U＝IR可知灯泡两端的电压变小，电压表的示数变小；
电压表与电流表的示数比值大小等于灯泡电阻，而灯丝电阻不变，所以两表的示数比不变；
灯泡的亮暗取决于实际功率的大小，由P＝UI可知灯泡的实际功率变小，灯泡变暗。
故选：C。
14．如图所示电路中，电源两端电压保持不变，闭合开关后，将滑动变阻器R的滑片P向左移动，在此过程中下列判断正确的是（　　）
A．电压表V1示数变小，电压表V2示数变小
B．电流表A示数变小，电压表V1示数不变
C．电压表V1示数不变，灯泡L亮度变亮
D．电压表V1示数变小，电压表V2示数变大
【解答】解：闭合开关S后，将滑动变阻器R的滑片P向左移动的过程中，电路电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小，灯泡两端的电压变小，即电压表V1示数变小，灯泡变暗，滑动变阻器两端电压变大，即电压表V2示数变大。
故选：D。
15．如图所示的电路，滑动变阻器的滑片P向左滑动的过程中，电流表和电压表的示数变化是（　　）
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流；
滑片向左滑动过程中，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，
由欧姆定律可知，电路电流变小，电流表示数变小；滑动变阻器接入电路的阻值变小，
滑动变阻器分压变小，电压表示数变小；故ABD错误，C正确；
故选：C。
16．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电压表A示数变小，电压表V2示数变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V1示数变小，灯泡L亮度不变
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。
将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小；
由U＝IR可知，L两端的电压变小，即电压表V1的示数变小；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗；
因串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即电压表V2的示数变大；
根据R＝可知，电压表V2示数与电流表A示数的比值为滑动变阻器接入电路的电阻，变阻器接入电路的电阻变大，电压表V2示数与电流表A示数的比值变大；
综上所述，C正确。
故选：C。
17．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（　　）
A．滑动变阻器接入电路中的电阻变大
B．定值电阻R2两端的电压保持不变
C．电流表示数变大，电压表示数变小
D．电流表示数变大，电压表示数不变
【解答】解：
A、由图知，两电阻串联，电压表测变阻器R1两端的电压，电流表测电路中的电流；将滑动变阻器的滑片P向左滑动，变阻器连入电路中的电阻变小，故A错误；
BCD、变阻器连入电路中的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，根据U＝IR可知，R2两端的电压变大，根据串联电路电压的规律，滑动变阻器两端的电压变小，即电压表示数变小，故BD错误，C正确。
故选：C。
18．如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（　　）
A．电流表A1示数变小，电压表V示数不变
B．电流表A示数变大，灯泡亮度变亮
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A和A1示数之差的比值不变
【解答】解：
由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A测干路电流，电流表A1测滑动变阻器支路的电流；
AB、因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡支路的电流不变，灯泡的亮度不变；
闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，由I＝可知，通过滑动变阻器的电流变大，即电流表A1示数变大；
因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故AB错误；
C、根据R＝可知，电压表V示数与电流表A1示数的比值为滑动变阻器接入电路的电阻，因变阻器接入电路的电阻变小，则该比值变小，故C错误；
D、根据并联电路的电流关系可知，电流表A和A1示数之差为通过灯泡的电流；根据R＝可知，电压表V示数与电流表A和A1示数之差的比值为灯泡的电阻（忽略灯丝电阻的变化），则该比值保持不变，故D正确。
故选：D。
19．在如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P从中点向右滑动时（　　）
A．电流表示数减小，电压表示数增大
B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数不变
D．电流表示数不变，电压表示数不变
【解答】解：
由电路图可知，闭合开关S后，定值电阻R1与滑动变阻器R2并联，电压表测并联电路两端的电压，电流表测通过R1的电流；
因为并联电路中各支路互不影响，所以当滑片向右移动时，通过定值电阻R1的电流不变，即电流表示数不变；
由于电压表测量并联电路两端的电压（等于电源电压），因此电压表的示数始终不变，故D正确。
故选：D。
20．如图所示电路，电源电压恒定，开关闭合后，各电表量程合适且均有示数，现将滑动变阻器R2的滑片P向右滑动的过程中，下列说法中正确的是（　　）
A．电流表A1和A2示数都变小
B．电压表V的示数变大
C．电压表V与电流表A1的示数之比变大
D．电压表V与电流表A2的示数之比变大
【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。
因电源电压恒定，
所以，滑片移动时，电压表V的示数不变。故B错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，R1支路的电流不变，即电流表A1的示数不变。故A错误；
则电压表V与电流表A1的示数之比不变。故C错误；
将滑动变阻器R2的滑片P向右滑动的过程中，接入电路中的电阻变大，
由I＝可得，R2支路的电流变小，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变小，即电流表A2的示数变小，
则电压表V与电流表A2的示数之比变大。故D正确。
故选：D。
