粤沪版九年级物理难点突破：传感器型动态电路
1．疫情期间，手持式电子测温仪最为常见，如图所示是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于测量靠近人体测温，定值电阻R0为保护电阻。当被测者体温较高时，显示仪的示数会变大，关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．热敏电阻R随着温度的升高阻值增大
C．被测者温度越高，电路中的电流越大
D．R0的阻值越大，显示仪的测温效果越好
2．酒后驾车易发生交通事故，交警不定期用酒精检测仪检查司机是否酒驾，其设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（　　）
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电压表示数增大
3．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（　　）
A．电压表和油量表示数都变小
B．电压表和油量表示数都变大
C．电压表示数变大，油量表示数变小
D．电压表示数变小，油量表示数变大

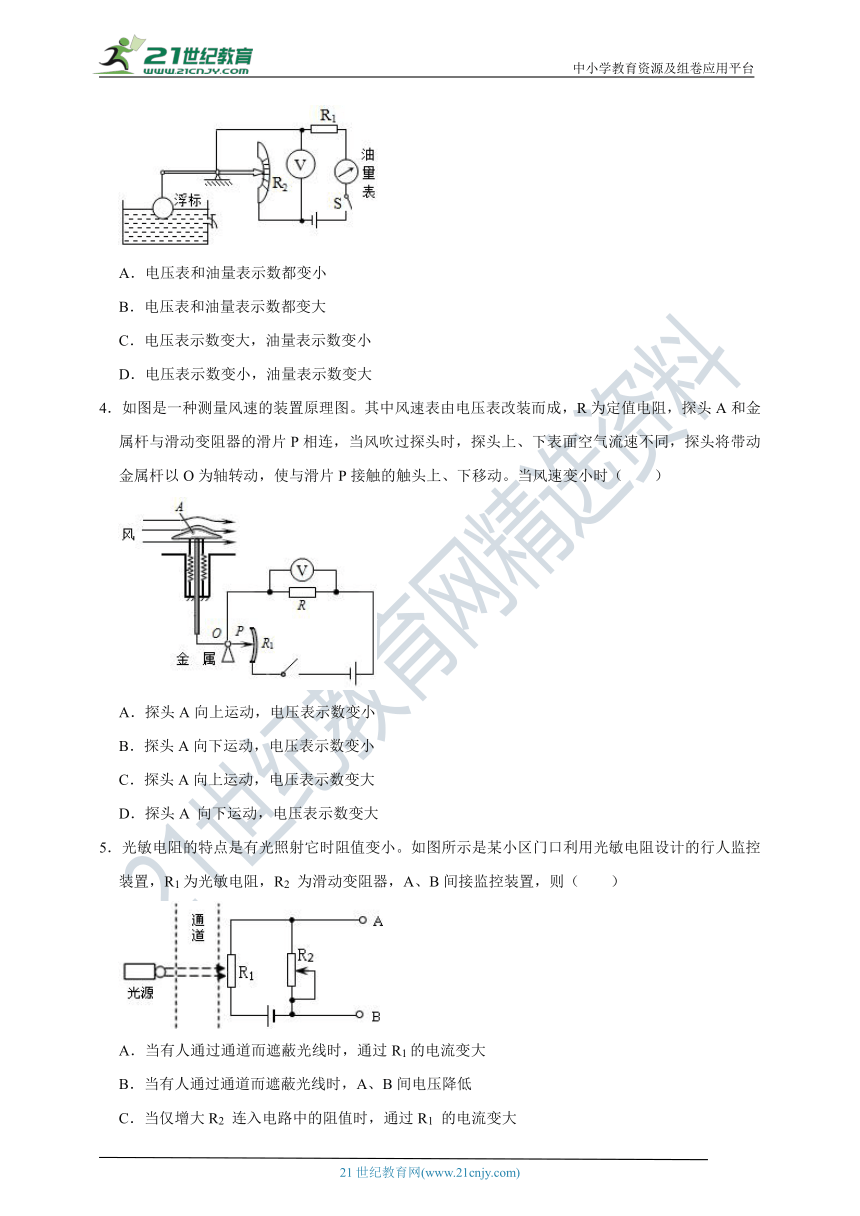

4．如图是一种测量风速的装置原理图。其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，探头上、下表面空气流速不同，探头将带动金属杆以O为轴转动，使与滑片P接触的触头上、下移动。当风速变小时（　　）
A．探头A向上运动，电压表示数变小
B．探头A向下运动，电压表示数变小
C．探头A向上运动，电压表示数变大
D．探头A 向下运动，电压表示数变大
5．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2 为滑动变阻器，A、B间接监控装置，则（　　）
A．当有人通过通道而遮蔽光线时，通过R1的电流变大
B．当有人通过通道而遮蔽光线时，A、B间电压降低
C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大
D．当仅增大R2 连入电路中的阻值时，可降低A、B间的电压

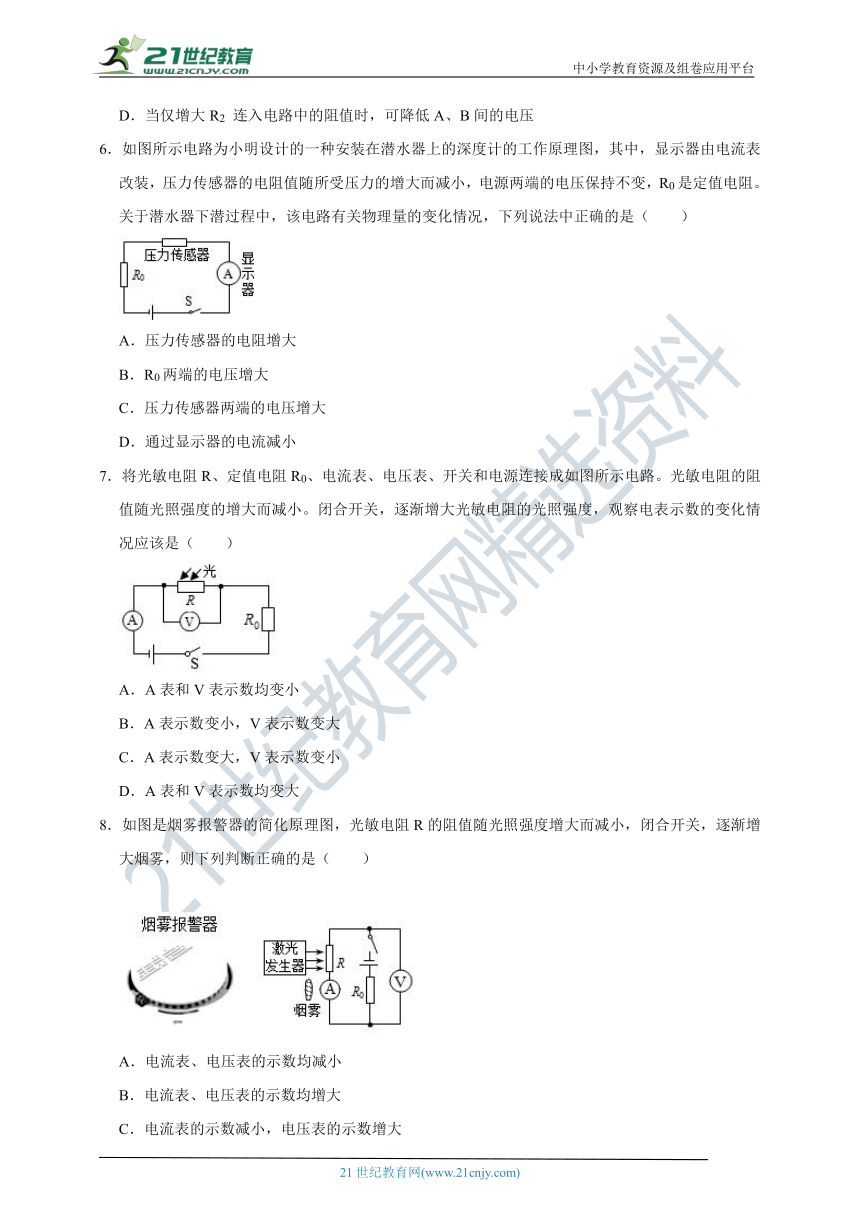

6．如图所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是（　　）
A．压力传感器的电阻增大
B．R0两端的电压增大
C．压力传感器两端的电压增大
D．通过显示器的电流减小
7．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．A表和V表示数均变小
B．A表示数变小，V表示数变大
C．A表示数变大，V表示数变小
D．A表和V表示数均变大
8．如图是烟雾报警器的简化原理图，光敏电阻R的阻值随光照强度增大而减小，闭合开关，逐渐增大烟雾，则下列判断正确的是（　　）
A．电流表、电压表的示数均减小
B．电流表、电压表的示数均增大
C．电流表的示数减小，电压表的示数增大
D．电流表的示数增大，电压表的示数减小

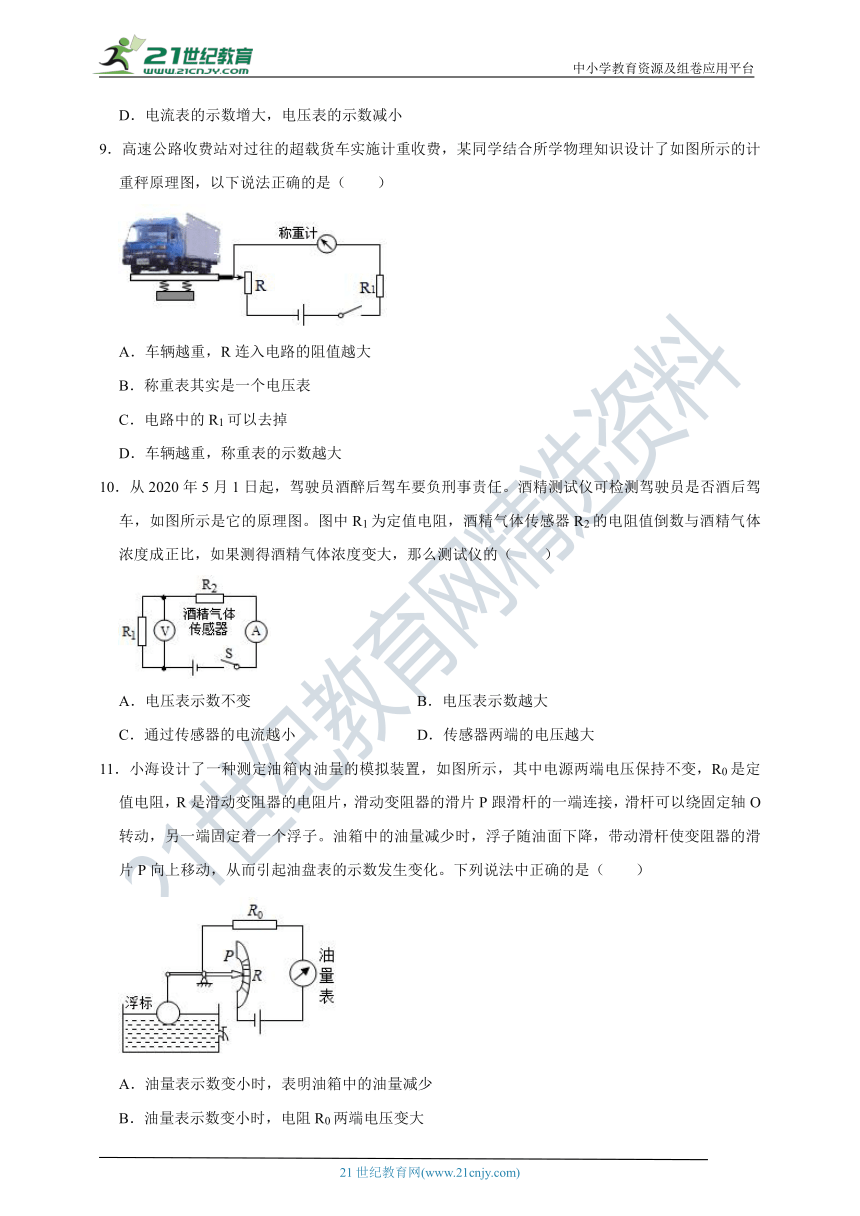

9．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．车辆越重，R连入电路的阻值越大
B．称重表其实是一个电压表
C．电路中的R1可以去掉
D．车辆越重，称重表的示数越大
10．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值倒数与酒精气体浓度成正比，如果测得酒精气体浓度变大，那么测试仪的（　　）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
11．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起油盘表的示数发生变化。下列说法中正确的是（　　）
A．油量表示数变小时，表明油箱中的油量减少
B．油量表示数变小时，电阻R0两端电压变大
C．油量表可以是电压表
D．当油箱中的油量减少时，变阻器R连入电路的电阻变小

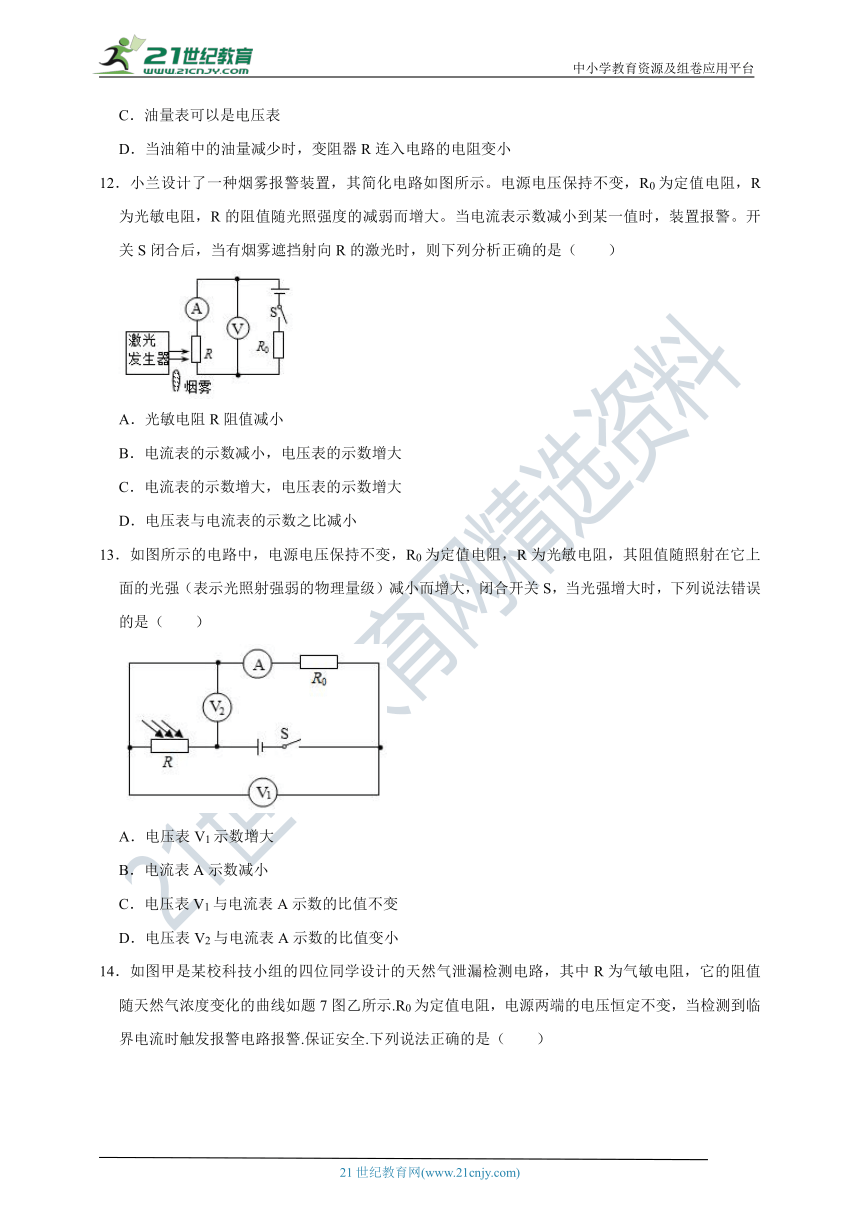

12．小兰设计了一种烟雾报警装置，其简化电路如图所示。电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，则下列分析正确的是（　　）
A．光敏电阻R阻值减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数增大
D．电压表与电流表的示数之比减小
13．如图所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量级）减小而增大，闭合开关S，当光强增大时，下列说法错误的是（　　）
A．电压表V1示数增大
B．电流表A示数减小
C．电压表V1与电流表A示数的比值不变
D．电压表V2与电流表A示数的比值变小
14．如图甲是某校科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化的曲线如题7图乙所示.R0为定值电阻，电源两端的电压恒定不变，当检测到临界电流时触发报警电路报警.保证安全.下列说法正确的是（　　）
A．当天然气浓度增大时，R0两端的电压减小
B．若调低报警浓度，可将R0换成阻值大一点的电阻
C．制作气敏电阻所使用的材料是超导体
D．当天然气浓度增大时，电流表的示数增大
15．小江为某商场入口设计的购物人数计数装置的简化电路如图所示，R1为定值电阻，R2为光敏电阻，当有激光照射时电阻变小，闭合开关，当有人通过时激光被遮挡一次，计数器会自动计数一次（分析电路时，计数器可视为电压表），激光被遮挡瞬间，下列说法正确的是（　　）
A．通过R2的电流变大 B．R1与R2的电流之比变小
C．R1与R2的总电阻不变 D．计数器两端的电压变大
16．如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）
A．电流表的示数变大
B．电压表的示数变小
C．电压表与电流表的示数之比不变
D．电压表与电流表的示数之比变大
17．如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（　　）
A．环境光照强度增大，电流表示数变小
B．电流表示数变大，说明光照强度增加
C．电压表与电流表示数保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮
18．如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大
19．如图所示是酒精浓度检测仪的简化电路图图中R0为定值电阻、R为酒精气体传感器R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（　　）
A．A表示数越大，V表示数越小
B．A表示数越小，V表示数越大
C．A表和Ⅴ表示数均越小
D．A表和Ⅴ表示数均越大
20．小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（　　）
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
粤沪版九年级物理难点突破：传感器型动态电路
参考答案与试题解析
1．疫情期间，手持式电子测温仪最为常见，如图所示是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于测量靠近人体测温，定值电阻R0为保护电阻。当被测者体温较高时，显示仪的示数会变大，关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．热敏电阻R随着温度的升高阻值增大
C．被测者温度越高，电路中的电流越大
D．R0的阻值越大，显示仪的测温效果越好
【解答】解：A、因为显示仪与R0并联，所以显示仪是电压表，故A错误；
B、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流变大，由串联电路电压特点可知，R两端电压越小，由R＝可知，热敏电阻的阻值随温度的升高而减小，故B错误；
C、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，故C正确；
D、温度相同，说明热敏电阻的阻值不变，R0阻值越大，由串联电路分压特点可知，R0两端分得的电压越大，显示仪示数变化不明显，测温效果越差，故D错误。
故选：C。
2．酒后驾车易发生交通事故，交警不定期用酒精检测仪检查司机是否酒驾，其设备的电路如图甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变。当检测酒精气体浓度增大时（　　）
A．电流表示数减小 B．电压表示数减小
C．电路总电阻增大 D．电压表示数增大
【解答】解：
由电路图知，电阻R0与R串联，电压表测电阻R0两端电压；
由图象可知，随酒精浓度的增大，酒精气体传感器R阻值减小，当检测酒精气体浓度增大时，R的电阻变小，串联电路总电阻等于各部分电阻之和，所以电路的总电阻变小；
电源电压不变，由I＝可知，电路中电流变大，即电流表示数变大；
电路电流增大，由U＝IR可知，R0两端电压变大，即电压表示数变大；
综上所述，D正确，ABC错误。
故选：D。
3．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（　　）
A．电压表和油量表示数都变小
B．电压表和油量表示数都变大
C．电压表示数变大，油量表示数变小
D．电压表示数变小，油量表示数变大
【解答】解：
由电路图可知，R1与R2串联，油量表（电流表）测电路中的电流，电压表测R2两端的电压；
当油面上升时，R2接入电路的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即油量表的示数变大；由U＝IR知，R1两端的电压变大，
电源的电压不变，由串联电路的电压特点知，R2两端的电压变小，即电压表的示数变小，故ABC错误，D正确。
故选：D。
4．如图是一种测量风速的装置原理图。其中风速表由电压表改装而成，R为定值电阻，探头A和金属杆与滑动变阻器的滑片P相连，当风吹过探头时，探头上、下表面空气流速不同，探头将带动金属杆以O为轴转动，使与滑片P接触的触头上、下移动。当风速变小时（　　）
A．探头A向上运动，电压表示数变小
B．探头A向下运动，电压表示数变小
C．探头A向上运动，电压表示数变大
D．探头A 向下运动，电压表示数变大
【解答】解：如图当有风吹过探头时，由于探头上表面凸，相同时间空气经过上表面的路程比下表面长，经过上表面的速度比下表面快，所以上表面的气压小于下表面的气压，探头A将受到一向上的合力，滑片向上移动；
当风速减小时，探头上下表面空气流速差减小，上下表面气压差减小，受向上的合力减小，所以滑片向上运动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中电流变小，由U＝IR可知，电压表示数变小，故B正确，ACD错误。
故选：B。
5．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2 为滑动变阻器，A、B间接监控装置，则（　　）
A．当有人通过通道而遮蔽光线时，通过R1的电流变大
B．当有人通过通道而遮蔽光线时，A、B间电压降低
C．当仅增大R2 连入电路中的阻值时，通过R1 的电流变大
D．当仅增大R2 连入电路中的阻值时，可降低A、B间的电压
【解答】解：
由电路图可知，R1、R2串联，监控装置与R2并联。
（1）当有人通过通道而遮蔽光线时，R1阻值变大，电路中的总电阻变大；
根据I＝可知，电路中的电流变小，即通过R1电流变小，
根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确。
（2）当仅增大R2连入电路中的阻值时，电路中的电阻变大；
根据I＝可知，电路中的电流变小，故C不正确；
根据U＝IR可知，R1阻值不变时，其两端的电压变小；
根据串联电路的总电压等于各分电压之和可知，R2两端的电压变大，即A、B间电压升高，故D不正确。
故选：B。
6．如图所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是（　　）
A．压力传感器的电阻增大
B．R0两端的电压增大
C．压力传感器两端的电压增大
D．通过显示器的电流减小
【解答】解：由电路图可知，两电阻串联，电流表显示器串联在电路中，
由p＝ρgh可知，在潜水器下潜过程中，压力传感器受到的压强增大，
由p＝的变形式F＝pS可知，压力传感器受到的压力增大，则其电阻减小，电路中的总电阻减小，故A错误；
由I＝可知，电路中的电流增大，即通过显示器的电流增大，故D错误；
由U＝IR可知，R0两端的电压增大，故B正确；
因串联电路中总电压等于各分电压之和，
所以，传感器两端的电压减小，故C错误。
故选：B。
7．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．A表和V表示数均变小
B．A表示数变小，V表示数变大
C．A表示数变大，V表示数变小
D．A表和V表示数均变大
【解答】解：闭合开关，光敏电阻R和定值电阻R0串联，电路中总电阻等于光敏电阻和和定值电阻阻值之和，
电流表测量电路中的电流，电压表测量光敏电阻两端的电压，
逐渐增大光敏电阻的光照强度，光敏电阻的阻值减小，电路的总电阻R总减小，
电路的总电阻R总减小，电源电压U不变，电路电流I＝变大，即电流表示数变大；
定值电阻R0阻值不变，定值电阻两端电压U0＝IR0变大，光敏电阻两端电压UR＝U﹣U0变小，电压表示数变小。
故选：C。
8．如图是烟雾报警器的简化原理图，光敏电阻R的阻值随光照强度增大而减小，闭合开关，逐渐增大烟雾，则下列判断正确的是（　　）
A．电流表、电压表的示数均减小
B．电流表、电压表的示数均增大
C．电流表的示数减小，电压表的示数增大
D．电流表的示数增大，电压表的示数减小
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量光敏电阻两端的电压；
由于光敏电阻R的阻值随光照强度的增大而减小，当逐渐增大烟雾，光照强度减小，光敏电阻的阻值会增大，总电阻会增大，由串联电路分压原理可知光敏电阻R两端的电压变大，即电压表示数变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小；故C正确。
故选：C。
9．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．车辆越重，R连入电路的阻值越大
B．称重表其实是一个电压表
C．电路中的R1可以去掉
D．车辆越重，称重表的示数越大
【解答】解：由图可知，该电路为串联电路；
由图知，称重表串联在电路中，所以称重表其实是一个电流表；
车辆越重时，滑片滑到最下端时，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护电路的作用；
当车辆越重时，滑片向下滑动的距离越大，R连入电路的阻值越小，电路的总电阻越小，由I＝可知，电路的电流越大，即称重表的示数越大；
综上所述，D正确，ABC错误。
故选：D。
10．从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值倒数与酒精气体浓度成正比，如果测得酒精气体浓度变大，那么测试仪的（　　）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
【解答】解：从电路图可知，电阻R1、R2串联，电压表测量R1两端的电压；
酒精气体浓度越大，酒精气体传感器R2的电阻越小，电路的总电阻越小，根据欧姆定律可知，电路电流越大，即通过传感器的电流越大；
根据公式U＝IR可知，R1两端的电压越大，所以电压表示数越大；因为串联电路的两端总电压等于各部分电路两端的电压之和，且电源电压不变，所以传感器两端的电压越小；
故B正确，ACD错误。
故选：B。
11．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起油盘表的示数发生变化。下列说法中正确的是（　　）
A．油量表示数变小时，表明油箱中的油量减少
B．油量表示数变小时，电阻R0两端电压变大
C．油量表可以是电压表
D．当油箱中的油量减少时，变阻器R连入电路的电阻变小
【解答】解：由电路图可知，滑动变阻器R与定值电阻R0串联；
C、由电路图可知，滑动变阻器R与定值电阻R0串联，油量表串联接入电路中，为电流表，故C错误；
AB、油量表示数变小时，表明电路中的电流变小，电源电压不变，由欧姆定律可知，电路中的电阻变大，滑动变阻器接入电路的电阻变大，滑片上移，则表明油箱中的油量减少，由U＝IR可知，电阻R0两端电压变小，故A正确，B错误；
D、由题和电路图可知，当油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，变阻器R连入电路的电阻变大，故D错误。
故选：A。
12．小兰设计了一种烟雾报警装置，其简化电路如图所示。电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时，则下列分析正确的是（　　）
A．光敏电阻R阻值减小
B．电流表的示数减小，电压表的示数增大
C．电流表的示数增大，电压表的示数增大
D．电压表与电流表的示数之比减小
【解答】解：由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流。
因光敏电阻的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的激光时，R的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表的示数减小，故AC错误；
由U＝IR可知，R0两端电压减小，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压增大，即电压表的示数增大，故B正确；
由于电压表与电流表的示数之比等于R的阻值，因此比值变大，故D错误。
故选：B。
13．如图所示的电路中，电源电压保持不变，R0为定值电阻，R为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量级）减小而增大，闭合开关S，当光强增大时，下列说法错误的是（　　）
A．电压表V1示数增大
B．电流表A示数减小
C．电压表V1与电流表A示数的比值不变
D．电压表V2与电流表A示数的比值变小
【解答】解：由电路图可知，R与R0串联，电压表V1测R0两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，
因光敏电阻R的阻值随照射在它上面的光强减小而增大，
所以，当光强增大时，R的阻值减小，电路中的总电阻减小，
由I＝可知，电路中的电流增大，即电流表A的示数增大，故B错误；
由U＝IR可知，R0两端的电压增大，即电压表V1的示数增大，故A正确；
由R＝可知，电压表V1与电流表A示数的比值等于R0的阻值，电压表V2与电流表A示数的比值等于R的阻值，则电压表V1与电流表A示数的比值不变，电压表V2与电流表A示数的比值减小，故CD正确。
故选：B。
14．如图甲是某校科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化的曲线如题7图乙所示.R0为定值电阻，电源两端的电压恒定不变，当检测到临界电流时触发报警电路报警.保证安全.下列说法正确的是（　　）
A．当天然气浓度增大时，R0两端的电压减小
B．若调低报警浓度，可将R0换成阻值大一点的电阻
C．制作气敏电阻所使用的材料是超导体
D．当天然气浓度增大时，电流表的示数增大
【解答】解：由图甲可知两电阻串联，电流表测量电路中的电流；由图乙可知，天然气浓度变大，气敏电阻的阻值变小；
AD、当天然气浓度增大时，气敏电阻的阻值变小，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；根据U＝IR可知，R0两端的电压变大，故A错误，D正确；
B、报警时的临界电流不变，根据R＝可知，装置报警时电路的总电阻不变；若调低报警浓度，由于浓度变小，则气敏电阻的阻值变大，根据串联电路的电阻规律可知，R0的阻值应变小，故B错误；
C、气敏电阻R是由半导体材料制成的，故C错误。
故选：D。
15．小江为某商场入口设计的购物人数计数装置的简化电路如图所示，R1为定值电阻，R2为光敏电阻，当有激光照射时电阻变小，闭合开关，当有人通过时激光被遮挡一次，计数器会自动计数一次（分析电路时，计数器可视为电压表），激光被遮挡瞬间，下列说法正确的是（　　）
A．通过R2的电流变大 B．R1与R2的电流之比变小
C．R1与R2的总电阻不变 D．计数器两端的电压变大
【解答】解：
AC、两电阻串联，计数器（电压表）测R2的电压，已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R2变大，由串联电阻的规律，电路的总电阻变大，由欧姆定律可知，电路的电流变小，通过R2的电流变小，故AC错误；
B、根据串联电路各处的电流相等，故R1与R2的电流之比为1：1，保持不变，故B错误；
D、根据U＝IR，R1的电压变小，由串联电路电压的规律可知，电压表示数变大，计数器两端的电压变大，故D正确。
故选：D。
16．如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）
A．电流表的示数变大
B．电压表的示数变小
C．电压表与电流表的示数之比不变
D．电压表与电流表的示数之比变大
【解答】解：
AB．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的减弱而增大，所以，当烟雾浓度增大时，光照变小，感光电阻R阻值变大，电路中的总电阻变大，由I＝可知电路中的电流变小，即电流表的示数变小，由串联分压规律可知R两端的电压变大，即电压表的示数变大，故AB错误；
CD．电压表的示数变大，电流表的示数变小，电压表与电流表的示数之比变大，故C错误、D正确。
故选：D。
17．如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（　　）
A．环境光照强度增大，电流表示数变小
B．电流表示数变大，说明光照强度增加
C．电压表与电流表示数保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮
【解答】解：由图可知，该电路为串联电路，电压表测量R两端的电压，电流表测量电路中的电流；
A、环境光照强度增大，R的阻值变小，总电阻变小，根据欧姆定律可知，电路中电流变大，电流表示数变大，故A错误；
B、电流表示数变大，说明总电阻是减小的，即R阻值减小，即说明光照强度增加，故B正确；
C、电压表与电流表示数之比为R的阻值，R的阻值是变化的，故C错误；
D、将定值电阻R0换成一个小灯泡，环境光照变暗，R阻值变大，电流减小，小灯泡亮度变暗，故D错误。
故选：B。
18．如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大
【解答】解：由电路图知，闭合开关，光敏电阻R和定值电阻R1串联，电流表测量电路中的电流，电压表测量光敏电阻两端的电压；
由题知，逐渐增大光敏电阻的光照强度，光敏电阻R的阻值减小，
则电路的总电阻R总减小，电源电压U不变，由I＝可知，电路中的电流变大，即电流表示数变大；
定值电阻R1阻值不变，由U1＝IR1可知，定值电阻R1两端电压变大，光敏电阻两端电压UR＝U﹣U1，U1增大，所以UR变小，即电压表示数变小。
故选：B。
19．如图所示是酒精浓度检测仪的简化电路图图中R0为定值电阻、R为酒精气体传感器R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（　　）
A．A表示数越大，V表示数越小
B．A表示数越小，V表示数越大
C．A表和Ⅴ表示数均越小
D．A表和Ⅴ表示数均越大
【解答】解：
由电路图可知，定值电阻R0与传感器的电阻R串联，电流表测量电路中的电流，电压表测R0两端电压。
如果驾驶员呼出的酒精气体浓度越大，则酒精气体传感器R的电阻越小，电路的总电阻变小，
电源电压不变，由I＝可知，电路中电流变大，即电流表的示数变大；
由U＝IR可知，定值电阻R0两端的电压变大，即电压表示数变大。
故ABC错误，D正确。
故选：D。
20．小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时（　　）
A．电压表示数减小，灯泡亮度变暗
B．电压表示数减小，灯泡亮度变亮
C．电压表示数增大，灯泡亮度变暗
D．电压表示数增大，灯泡亮度变亮
【解答】解：由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，电路的总电阻减小，根据欧姆定律可知，电路中电流变大，灯泡亮度变亮；综上所述，B正确。
故选：B。
