粤沪版九年级物理难点突破：电表型电路故障判断
1．如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）
A．变大 变大 B．不变 变大 C．变小 不变 D．都变为零
2．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（　　）
A．灯泡L1的灯丝断了 B．电流表内部出现断路
C．灯泡L2的灯丝断了 D．电源接线处接触不良
3．小明要测量定值电阻Rx的阻值，如图所示连接好电路并闭合开关后，发现两表示数突然都变为0，小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0，由此判断故障可能是（　　）
A．c、d间断路 B．a、b间断路 C．f、g间断路 D．e、f间断路

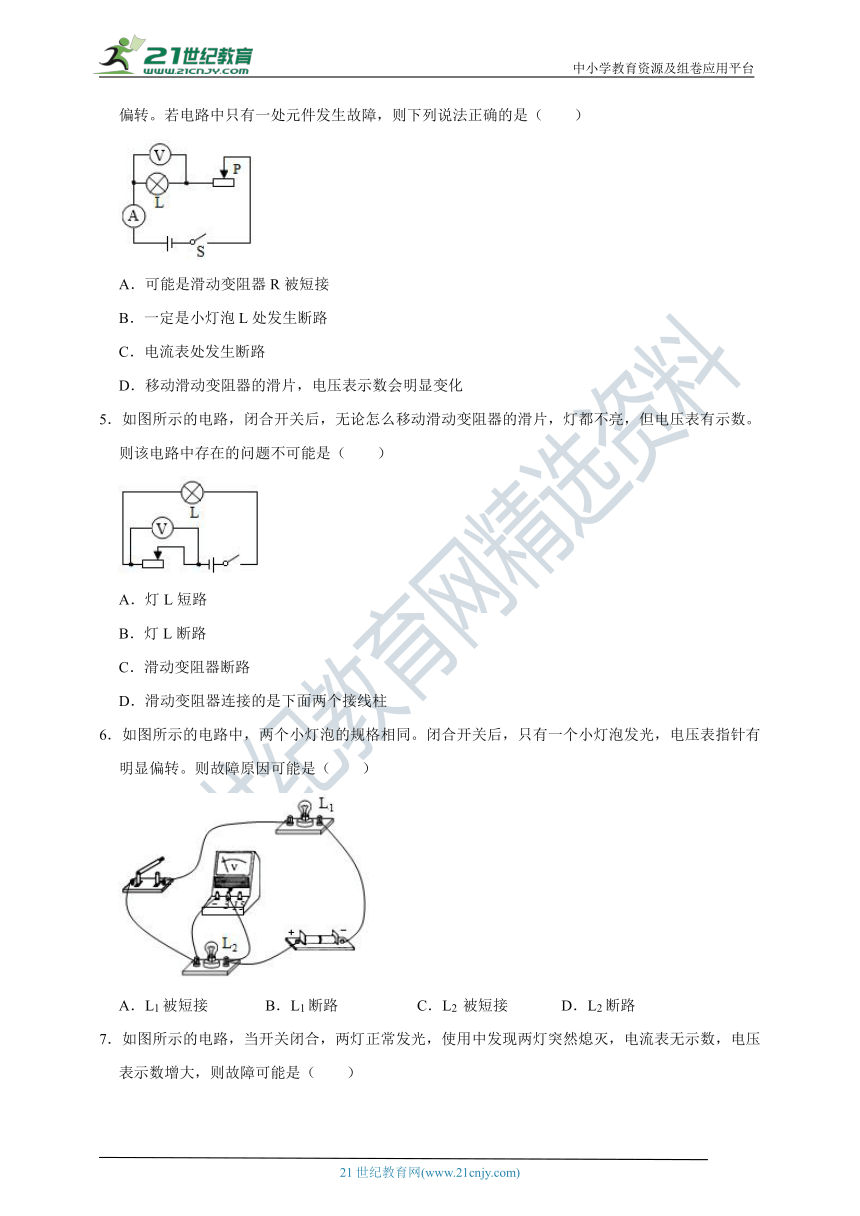

4．如图所示的电路中，闭合开关时小灯泡L发光。一段时间后发现小灯泡L不亮，电压表指针明显偏转。若电路中只有一处元件发生故障，则下列说法正确的是（　　）
A．可能是滑动变阻器R被短接
B．一定是小灯泡L处发生断路
C．电流表处发生断路
D．移动滑动变阻器的滑片，电压表示数会明显变化
5．如图所示的电路，闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，但电压表有示数。则该电路中存在的问题不可能是（　　）
A．灯L短路
B．灯L断路
C．滑动变阻器断路
D．滑动变阻器连接的是下面两个接线柱
6．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针有明显偏转。则故障原因可能是（　　）
A．L1被短接 B．L1断路 C．L2 被短接 D．L2断路

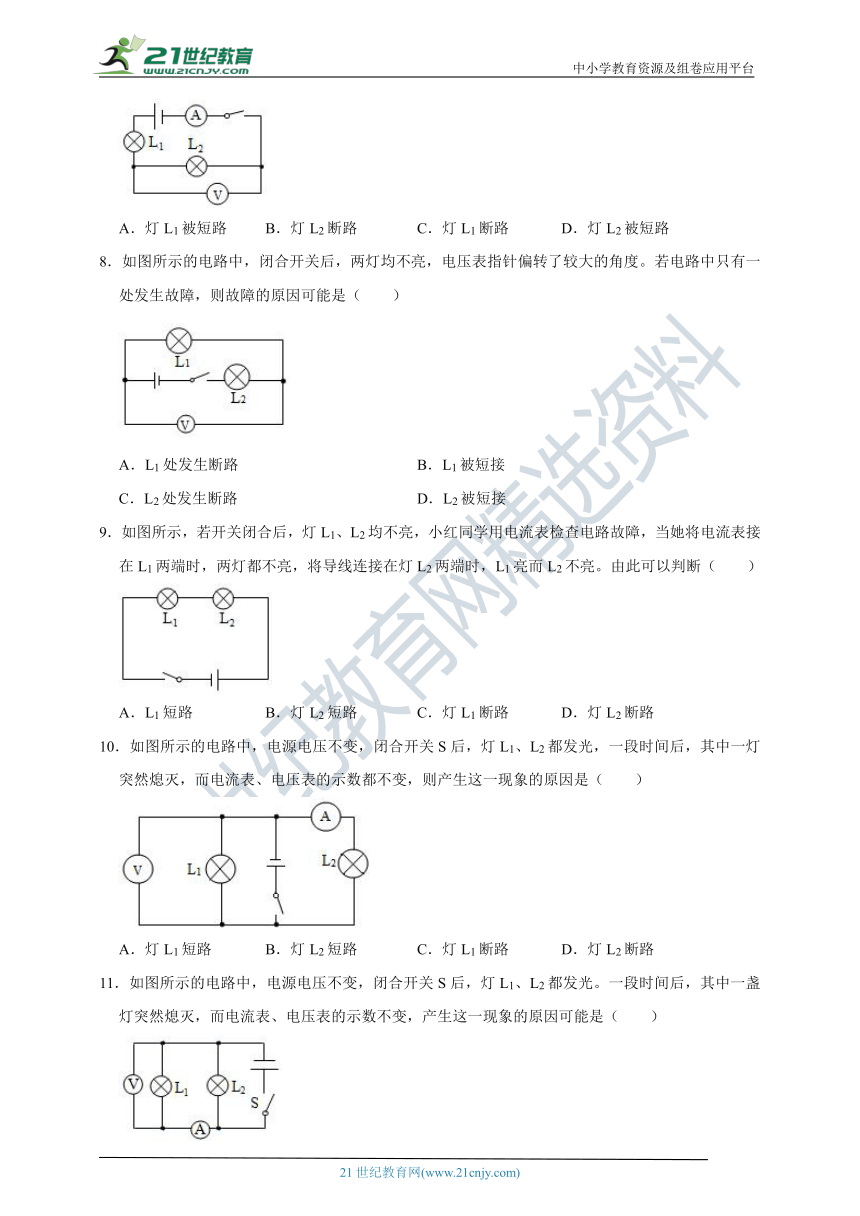

7．如图所示的电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（　　）
A．灯L1被短路 B．灯L2断路 C．灯L1断路 D．灯L2被短路
8．如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
9．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（　　）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
10．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
11．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
12．如图电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（　　）
A．电灯L1短路 B．电灯L2短路 C．电灯L1断路 D．电灯L2断路
13．如图所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置。闭合开关S后，下列现象中会发生的是（　　）
A．电压表被烧坏 B．小灯泡不亮
C．小灯泡被烧坏 D．电流表被烧坏
14．如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
15．如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
16．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（　　）
A．灯泡L1 短路 B．灯泡L1的灯丝断了
C．灯泡L2短路 D．灯泡L2的灯丝断了
17．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在零刻度线。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L1断路
18．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
19．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
20．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
粤沪版九年级物理难点突破：电表型电路故障判断
参考答案与试题解析
1．如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）
A．变大 变大 B．不变 变大 C．变小 不变 D．都变为零
【解答】解：由图可知，两灯串联，电压表测灯L1的电压，电流表测电路中的电流；若灯L2断路，电路中无电流，电流表无示数，所以电流表的示数会变为零；电压表的正负接线柱与电源之间是断开的，所以电压表无示数，电压表示数会变为零。
故选：D。
2．如图所示的电路，闭合开关，两只灯泡都不发光，电流表没有示数，电压表指针有明显偏转。则下列判断正确的是（　　）
A．灯泡L1的灯丝断了 B．电流表内部出现断路
C．灯泡L2的灯丝断了 D．电源接线处接触不良
【解答】解：闭合开关，两灯泡串联，电流表测量电路电流，电流表没有示数，说明电路断路，电压表指针有明显偏转，说明电压表和电源接通，则电路故障为灯泡L1的灯丝断了。
故选：A。
3．小明要测量定值电阻Rx的阻值，如图所示连接好电路并闭合开关后，发现两表示数突然都变为0，小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0，由此判断故障可能是（　　）
A．c、d间断路 B．a、b间断路 C．f、g间断路 D．e、f间断路
【解答】解：由图可知，电阻Rx与滑动变阻器串联，电流表测量电路中的电流，电压表测量Rx两端的电压；
闭合开关后，发现两电表示数突然都变为0，说明电路中有断路故障；
若b、c间断路，此时电压表串联在电路中测量电源电压，电压表有示数，不符合题意，所以b、c间一定没有断路；
他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，这说明电流表、变阻器、开关和电源之间是通路，则可能是 a、b间断路或c、d间断路；
当将该导线两端分别接到c、f接线柱上，发现电压表有示数，说明电压表与电源是连通的，则ab间是通路，所以故障是c、d间断路，故A正确，BCD错误。
故选：A。
4．如图所示的电路中，闭合开关时小灯泡L发光。一段时间后发现小灯泡L不亮，电压表指针明显偏转。若电路中只有一处元件发生故障，则下列说法正确的是（　　）
A．可能是滑动变阻器R被短接
B．一定是小灯泡L处发生断路
C．电流表处发生断路
D．移动滑动变阻器的滑片，电压表示数会明显变化
【解答】解：A、若滑动变阻器R被短接，电路为灯泡的简单电路，灯泡变亮，电压表测量电源电压，即电压表指针明显偏转，故A错误；
B、若小灯泡L处发生断路，灯泡不发光，电压表串联接在电路中，测量的是电源电压，电压表有示数，故B正确；
C、若电流表处发生断路，则灯泡不发光，电压表无示数，故C错误；
D、移动滑动变阻器的滑片，由于电压表测量的是电源的电压，所以电压表示数不会明显变化，故D错误。
故选：B。
5．如图所示的电路，闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，但电压表有示数。则该电路中存在的问题不可能是（　　）
A．灯L短路
B．灯L断路
C．滑动变阻器断路
D．滑动变阻器连接的是下面两个接线柱
【解答】解：由图可知，该电路为串联电路，电压表测量的是滑动变阻器两端的电压；
闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，这表明灯泡短路或灯泡的实际功率过小或电路出现了断路现象；电压表有示数，说明电压表与电源之间是接通的；所以故障可能是灯泡短路或滑动变阻器断路；若灯泡断路，则电压表无示数；滑动变阻器连接的是下面两个接线柱，此时滑动变阻器接入电路的电阻最大，移动滑片，滑动变阻器接入电路的电阻不变，根据欧姆定律可知，此时电路中的电流是最小的，灯泡的功率最小，达不到发光的亮度，灯泡不发光，故ACD不符合题意，B符合题意；
故选：B。
6．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针有明显偏转。则故障原因可能是（　　）
A．L1被短接 B．L1断路 C．L2 被短接 D．L2断路
【解答】解：由电路图可知，两灯泡串联，电压表测灯L2两端电压；
当开关闭合时，其中一个灯亮，说明电路是通路（不可能是断路，若断路则两灯都不亮），则另一个灯泡不亮的原因可能是灯泡短路；而电压表有示数，说明L2没有短路，则故障原因可能是L1短路（L1被短接），故A正确，BCD错误。
故选：A。
7．如图所示的电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（　　）
A．灯L1被短路 B．灯L2断路 C．灯L1断路 D．灯L2被短路
【解答】解：
A、灯L1被短路时，L2仍接在电路中，灯L2亮，电路中会有电流，即电流表有示数，电压表也有示数，不合题意，故A错误；
B．灯L2断路，电压表串联入电路中，电路中无电流，电流表无示数；灯不亮，电压表有示数且等于电源电压，即电压表示数变大，符合题意，故B正确；
C．灯L1断路，整个电路断路，电路中无电流，即电流表示数为零，电压表示数也为零，两灯泡不亮，不合题意，故C错误；
D．灯L2被短路时，L1仍接在电路中，灯L1亮，电路中有电流，即电流表有示数，电压表无示数，不合题意，故D错误。
故选：B。
8．如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（　　）
A．L1处发生断路 B．L1被短接
C．L2处发生断路 D．L2被短接
【解答】解：闭合开关S后，灯L1、L2均不亮，说明电路发生断路，而电压表的示数接近电源电压，说明L1的两端能与电源连通，故是L1断路。
故选：A。
9．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（　　）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【解答】解：根据电路图可知，两灯泡串联，闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
将电流表与灯L2并联，发现L1亮，灯L2不亮，说明电路通路，因此L1无故障，L2断路。
若L2短路时，不用接电流表L1就能发光，故D正确。
故选：D。
10．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；
B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；
C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；
由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；
D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意。
故选：C。
11．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【解答】解：灯泡并联，电压表测量并联后的电压，也为电源电压，电流表与L1串联，测量L1的电流，若一灯灭了，两表示数不变，说明电压表能与电源相通，L1中的电流不变，故L2断路。
故选：C。
12．如图电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（　　）
A．电灯L1短路 B．电灯L2短路 C．电灯L1断路 D．电灯L2断路
【解答】解：A、电灯L1短路，灯L2会分担电源电压，会变亮，电流表有示数。不合题意。
B、电灯L2短路，灯L1会分担电源电压，会变亮，电压表、电流表均有示数。不合题意。
C、电灯L1断路，则电压表会与灯L2串联，电压表分担电源电压有示数，灯不亮，电流表无示数。不合题意。
D、电灯L2断路，则整个电路中都没有电流，灯都不亮，电压表、电流表均无示数。符合题意。
故选：D。
13．如图所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置。闭合开关S后，下列现象中会发生的是（　　）
A．电压表被烧坏 B．小灯泡不亮
C．小灯泡被烧坏 D．电流表被烧坏
【解答】解：电流表和电压表位置互换后，电压表就串联接入电路，由于电压表电阻很大，因此干路电流就很小，几乎没有电流流过灯泡，故小灯泡不亮，B正确。
故选：B。
14．如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（　　）
A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【解答】解：A、L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零。不合题意。
B、L2短路，则电直接接在了电源两极，被烧坏，无示数。不合题意。
C、L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压，符合题意。
D、L2断路，则电压表直接测电源电压，示数不变，电流表示数为零，不符合题意。
故选：C。
15．如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【解答】解：
由图知，两只灯泡并联，闭合开关，电流表A2测量干路电流，A1测量通过灯泡L1的电流，
A、如果灯泡L1断路不能发光，电流表A1断路没有示数。不符合题意；
B、如果灯泡L1短路，会造成电源短路，两只灯泡都不能发光。不符合题意；
C、如果灯泡L2断路不能发光，两只电流表都测量通过灯泡L1的电流，示数相同，L1能够发光。符合题意；
D、如果灯泡L2短路，会造成电源短路，两只灯泡都不能发光。不符合题意。
故选：C。
16．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（　　）
A．灯泡L1 短路 B．灯泡L1的灯丝断了
C．灯泡L2短路 D．灯泡L2的灯丝断了
【解答】解：由图可知，电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，这说明电路出现了断路现象；
电压表指针有明显偏转，说明电压表与电源两极之间是接通的，所以故障是灯泡L2的灯丝断了。
故选：D。
17．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在零刻度线。经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1短路 D．灯泡L1断路
【解答】解：由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压，电流表测量电路中的电流；
开关闭合后两灯均不亮，电流表的指针几乎指在零刻度线，说明电路中有开路；电压表有示数，说明电压表的正负接线柱到电源正负极的连接是连通的，L2没有断路，L1断路。
故选：D。
18．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
【解答】解：A、如果L1短路，闭合开关，L2会发光，故A不符合题意；
B、如果L2短路，闭合开关，L1会发光，故B不符合题意；
C、如果L1断路，L1和L2均不发光，把电压表并联在de间时，电压表有示数，故C符合题意；
D、如果L2断路，L1和L2均不发光，用电压表进行检测，de、af间的电压应为0V，故D不符合题意。
故选：C。
19．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
【解答】解：由图可知：两灯泡串联，电流表测电流，电压表测L1两端的电压，当灯L1短路后，回路总电阻减小，电压不变，故电流增大，电流表读数增大；此时电压表就相当于接在导线两端，故电压表读数为零。故：ACD错误，B正确。
故选：B。
20．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
【解答】解：由图可知，该电路为并联电路，电流表A测量干路中的电流，电流表A1测量灯泡L1的电流；闭合开关S后，只有一只灯泡发光，这说明电路出现了断路现象（若灯泡短路，则整个电路会短路，都不发光）；两电流表示数相等，这说明两个电流表测量的是通过一个灯泡的电流，故故障是L2断路。故B正确，ACD错误。
故选：B。
