第15章第5节　串、并联电路中电流的规律

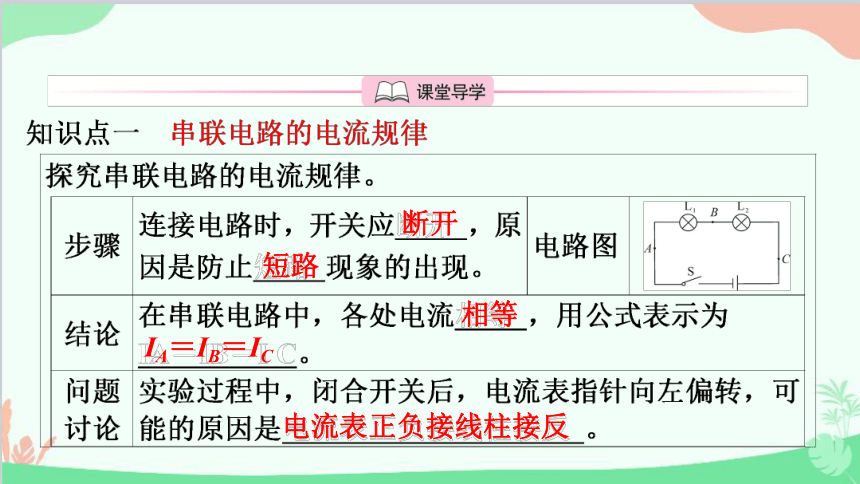

断开
短路
相等
IA＝IB＝IC
电流表正负接线柱接反
0.4 A
电流表所选量程不同

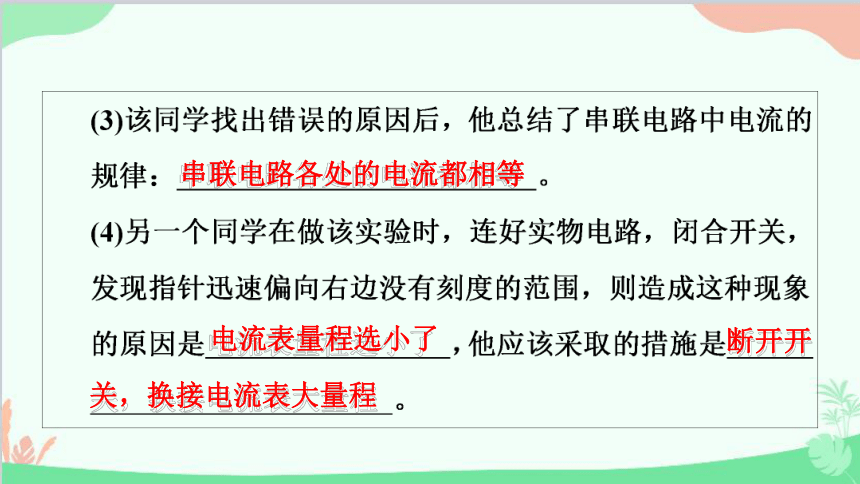

串联电路各处的电流都相等
电流表量程选小了
断开开
关，换接电流表大量程

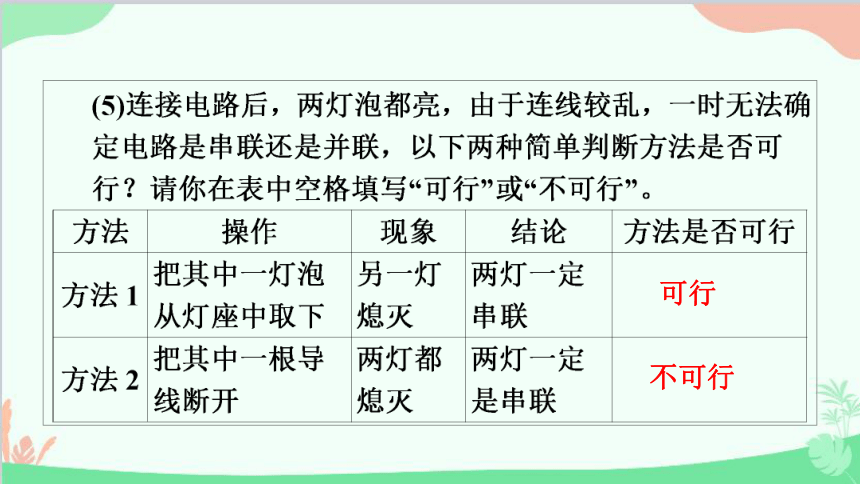

可行
不可行

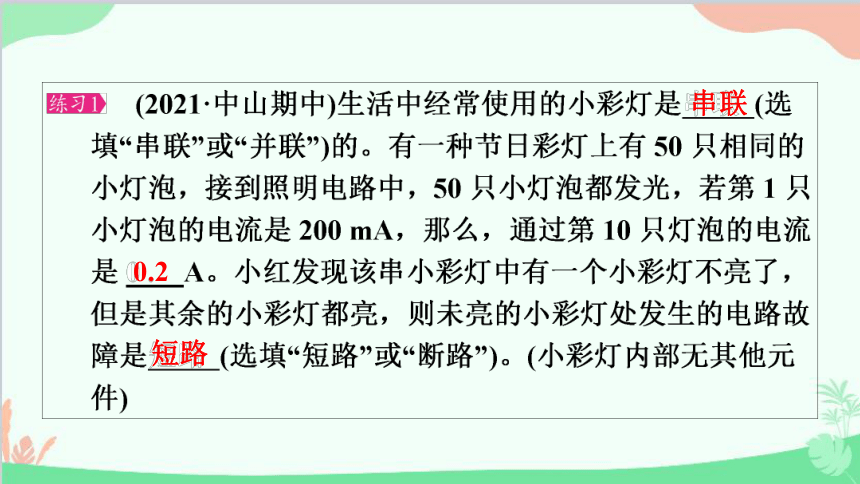

串联
0.2
短路
各支路
不同

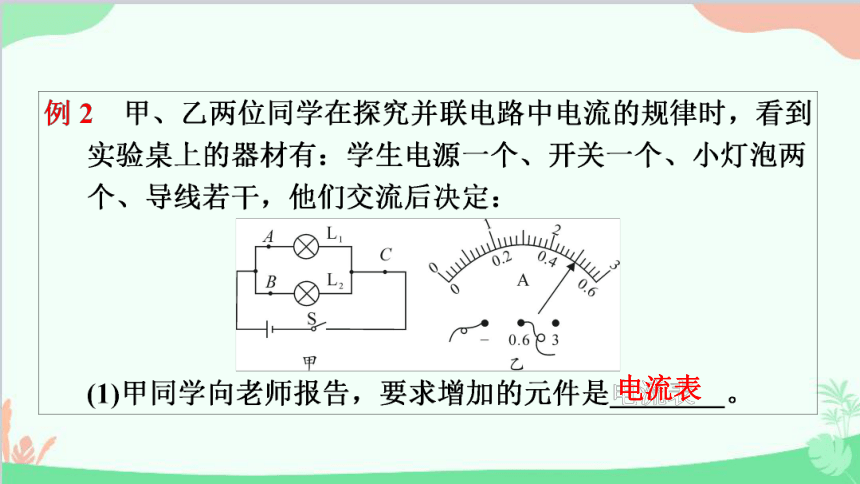

电流表
断开开关
调零
0.5
实验次数太少
更换不同规格的小灯泡，多测几组数据，分析
归纳得出结论
得出普遍性的规律
先将电流表的负接线柱连入电路中，用与电流表连接
的另一个接线头试触电流表大量程，观察电流表的示数，
若电流表示数小于0.6 A，则应选用小量程，若电流超过0.6
A，则选用大量程

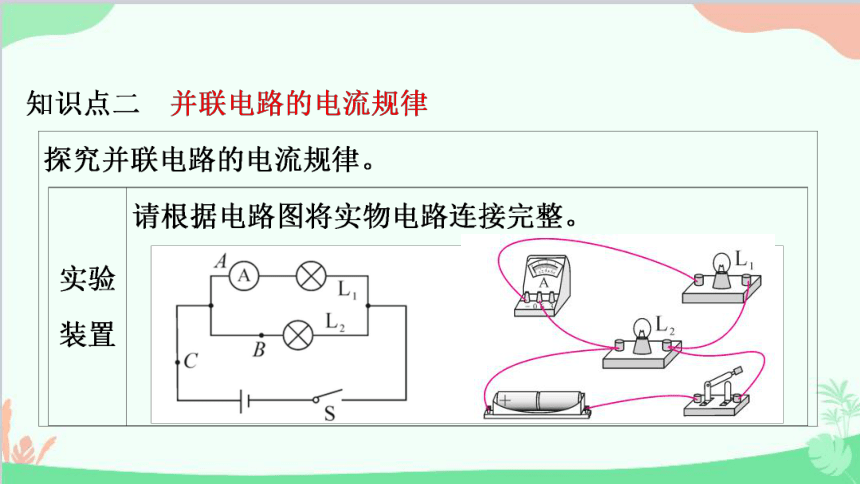

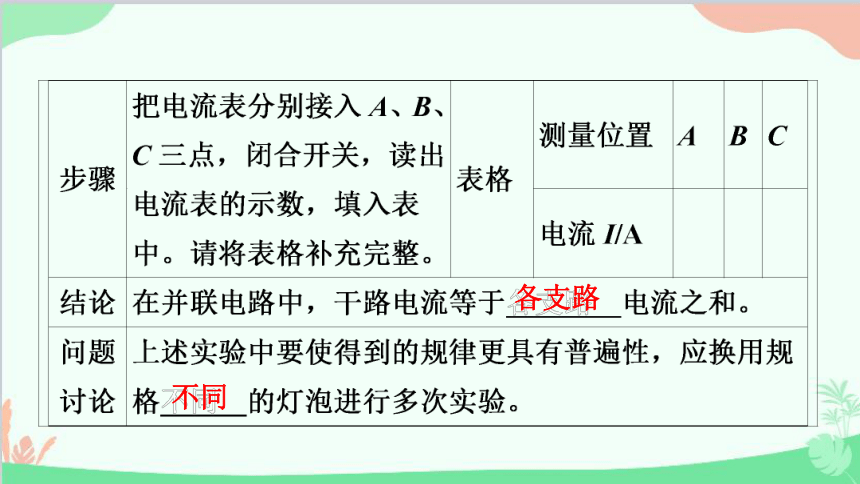

并联电路干路电流等于各
支路电流之和
C
C
D
B
A
L1到L2
等于
不能
L1
1.2
0.9
并联电路中，干路电流
等于各支路电流之和
电流表正负接线柱接
反
0.24
0.7
0.46
