第十九章过关训练
一、单项选择题（本大题共7小题，每小题3分，共21分）

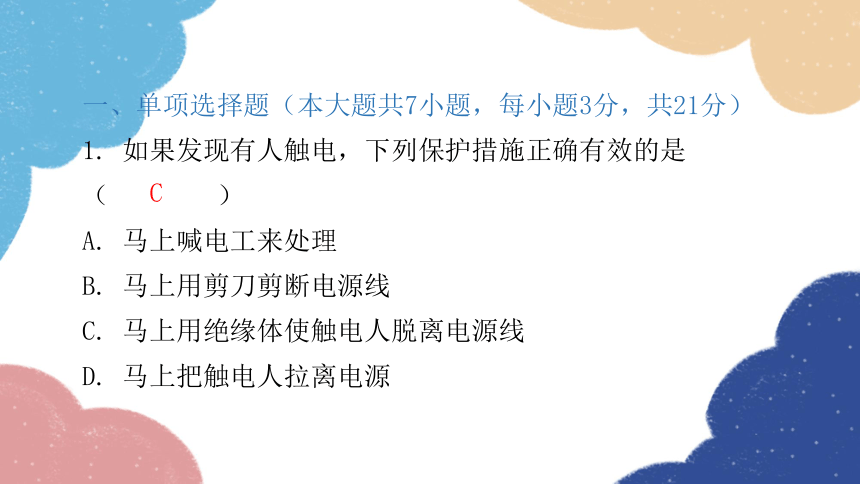

1. 如果发现有人触电，下列保护措施正确有效的是（ ）
A. 马上喊电工来处理
B. 马上用剪刀剪断电源线
C. 马上用绝缘体使触电人脱离电源线
D. 马上把触电人拉离电源
C

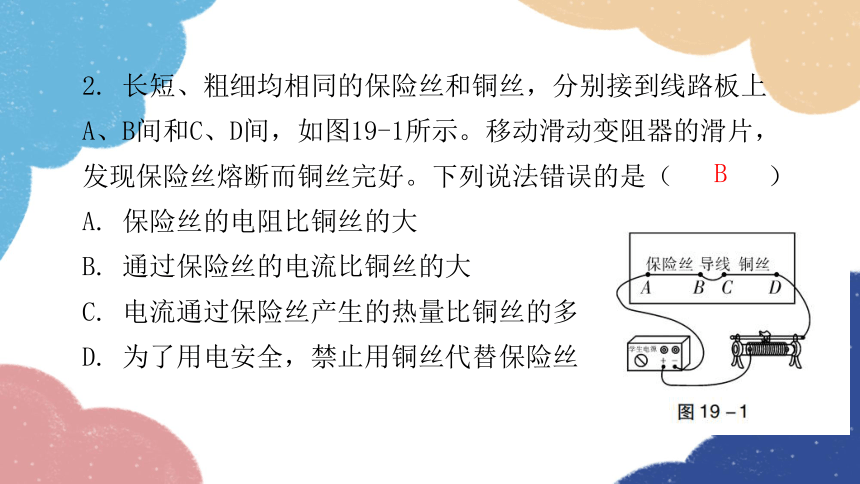

2. 长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图19-1所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A. 保险丝的电阻比铜丝的大
B. 通过保险丝的电流比铜丝的大
C. 电流通过保险丝产生的热量比铜丝的多
D. 为了用电安全，禁止用铜丝代替保险丝
B
3. 在家庭电路中，能在电流过大时自动切断电路从而起到保护电路作用的是（ ）
A. 空气开关 B. 插座
C. 开关 D. 电能表
A

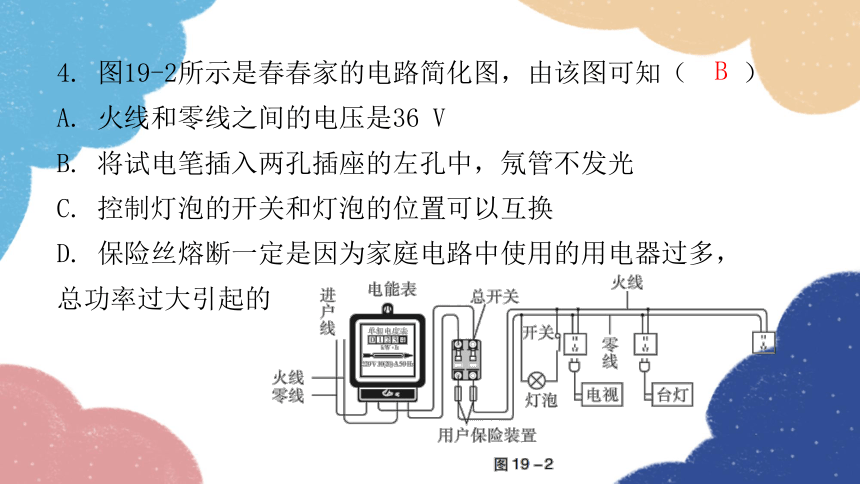

4. 图19-2所示是春春家的电路简化图，由该图可知（ ）
A. 火线和零线之间的电压是36 V
B. 将试电笔插入两孔插座的左孔中，氖管不发光
C. 控制灯泡的开关和灯泡的位置可以互换
D. 保险丝熔断一定是因为家庭电路中使用的用电器过多，总功率过大引起的
B

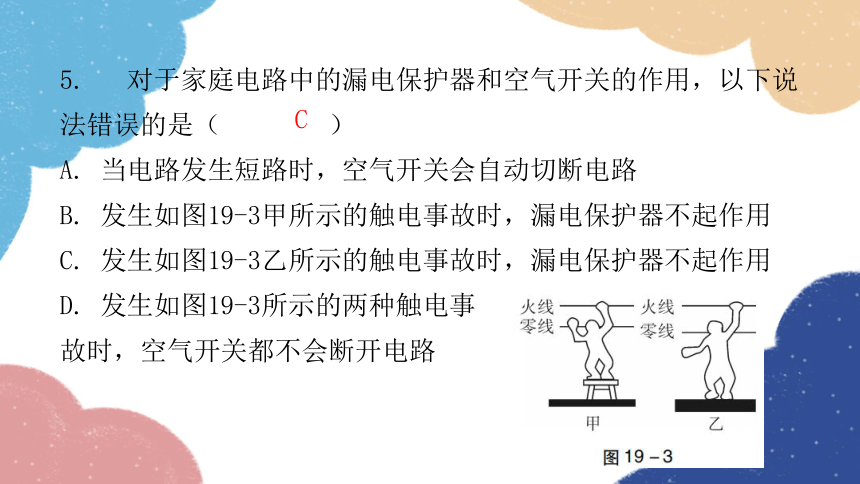

5. 对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A. 当电路发生短路时，空气开关会自动切断电路
B. 发生如图19-3甲所示的触电事故时，漏电保护器不起作用
C. 发生如图19-3乙所示的触电事故时，漏电保护器不起作用
D. 发生如图19-3所示的两种触电事
故时，空气开关都不会断开电路
C
6. 如图19-4所示，家庭电路中，正常发光的两盏灯突然都熄灭。杨洋先检查空气开关是否跳闸，发现没有跳闸，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A. 插座发生了短路
B. 进户的零线断了
C. 进户的火线断了
D. 两灯其中一盏灯断路了
B
7. 在图19-5所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则( )
A. 接入电路的总电阻变大
B. 火线和零线中的电流变大
C. 通过各用电器的电流一定相等
D. 电炉的功率比灯泡的功率大，所以
它两端的电压更高
B
二、填空题（本大题共7小题，每空2分，共40分）

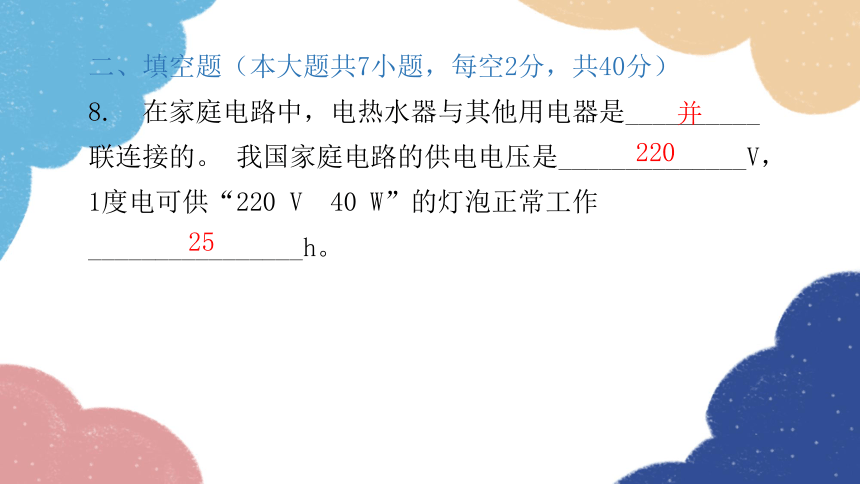

8. 在家庭电路中，电热水器与其他用电器是__________联连接的。 我国家庭电路的供电电压是______________V，1度电可供“220 V 40 W”的灯泡正常工作________________h。
并
220
25

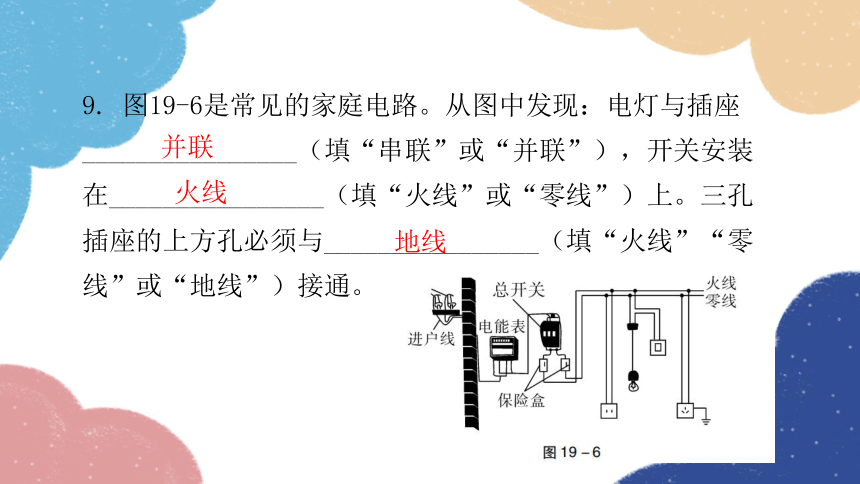

9. 图19-6是常见的家庭电路。从图中发现：电灯与插座________________（填“串联”或“并联”），开关安装在________________（填“火线”或“零线”）上。三孔插座的上方孔必须与________________（填“火线”“零线”或“地线”）接通。
并联
火线
地线

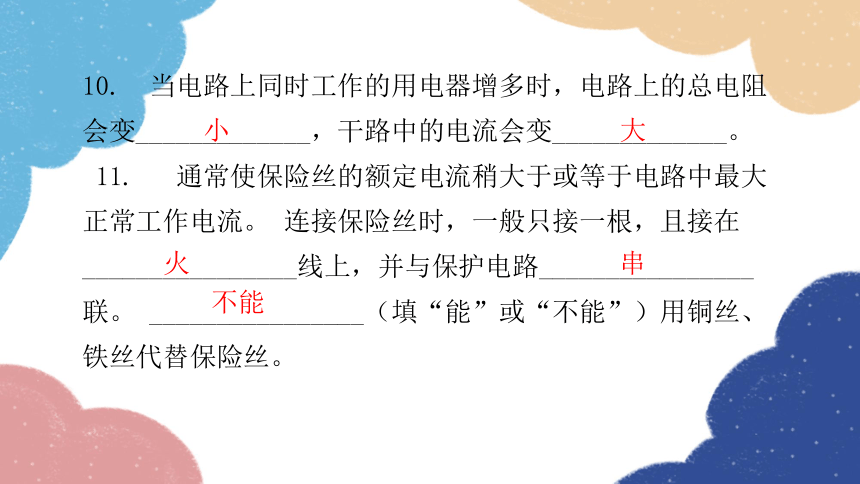

10. 当电路上同时工作的用电器增多时，电路上的总电阻会变_____________，干路中的电流会变_____________。
11. 通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流。 连接保险丝时，一般只接一根，且接在________________线上，并与保护电路________________联。 ________________（填“能”或“不能”）用铜丝、铁丝代替保险丝。
小
大
火
串
不能

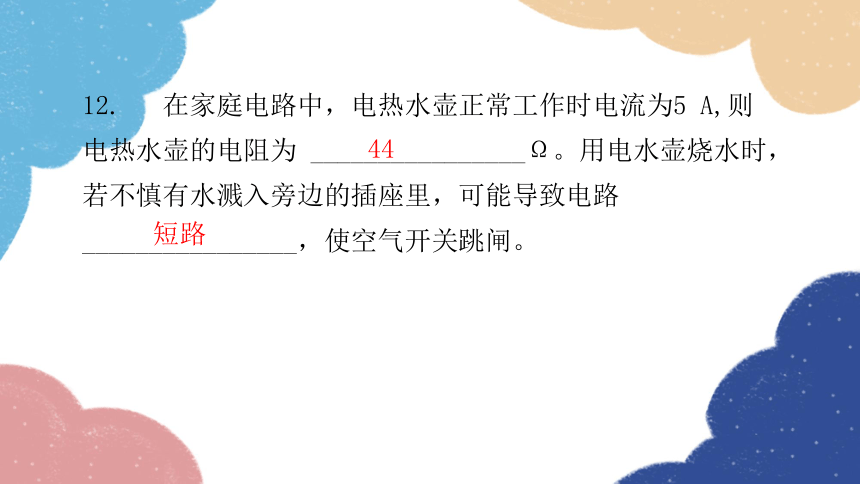

12. 在家庭电路中，电热水壶正常工作时电流为5 A,则电热水壶的电阻为 ________________Ω。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________________，使空气开关跳闸。
44
短路
13. 家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图19-7甲所示，插头上较长的金属片应该与用电器的________________相连，对应插座的孔与________________线相连。 如图19-7乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电
路的____________线时，它就
会迅速切断电路，对人身起到
保护作用。
金属外壳
地
火
14. 图19-8所示是正常家庭电路的一部分。开关闭合后，流过灯丝的电流为0.18 A。
(1)此时电路中，M处(导线与插头连线的接口)的电流大小为________________A。若用试电笔检测M处，试电笔氖管________________(填“发光”或“不发光”)。
0
发光
(2)有金属外壳的电热水壶，应使用________________(填“两”或“三”)孔插座，当其插头插入该插座后，再按下水壶开关，家庭电路的保险丝熔断的原因可能是________________（多选）。
A. 插座短路 B. 插头短路
C. 壶的开关短路 D. 壶的发热电阻短路
E. 电路中总电功率过大
三
DE
三、作图题（共7分）
15. （1）(3分)教室内两盏日光灯由一个开关控制,请将图19-9中的电路连接完整。
如答图19-1所示。
（2） （4分）随着家庭的各种电子设备的增加，很多插排增加了为电子设备充电的USB接口，减少了日常给电子设备找“充电器”的现象。 通过拆解发现，插排内部除了提供普通三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，三孔插座和供电模块由总开关控制，并且可以独立工作，请在图19-10中用笔画线代替导线将图补充完整。
如答图19-2所示。
四、实验题（本大题共2小题，共14分）
16. （8分）保险丝的规格常用额定电流来表示。 选用保险丝时应使它的额定电流等于或略大于电路中的最大工作电流。下表所列的是常用的铅锑合金保险丝的规格。
直径/mm 额定电流 /A 熔断电流/A 直径/mm 额定电流/A 熔断电流/A
0.28 1 2 0.71 3 6
0.32 1.1 2.2 0.81 3.75 7.5
0.35 1.25 2.5 0.98 5 10
0.36 1.35 2.7 1.02 6 12
0.40 1.5 3 1.25 7.5 15
0.46 1.85 3.7 1.51 10 20
0.52 2 4 1.67 11 22
0.54 2.25 4.5 1.75 12.5 25
0.60 2.5 5 1.98 15 30
（1）由表中的数据你能得到哪些有关保险丝的知识。（写出2条即可）
①______________________________________________;
②______________________________________________。
（2）小华家有“PZ220-40”的电灯4盏,60 W的电风扇1台,1 000 W的电热水器1个,他应选取直径为___________mm、额定电流为________________A的保险丝。
保险丝的熔断电流是额定电流的2倍
不同粗细的保险丝有不同的额定电流
1.02
6
17. （6分）某加热器简化电路如图19-11甲所示，其加热元件是利用新型材料制成的，它的电阻R随温度t变化的关系图像如图19-11乙所示；照明灯L标有“220 V 100 W”。此加热器白天只加热不照明，夜晚加热并照明。
（1）该加热器的金属外壳应与________________相连，避免金属外壳带电时发生触电事故。
（2）白天和夜晚加热器的加热元件温度均为t0时，电路总功率之比为4∶5，则t0=________________ ℃。
（3）闭合开关S，若加热元件的温度从16 ℃升高到37 ℃，通过加热元件的电流变化情况是________________。
大地（地线）
40
先变大后变小
五、综合能力题（共18分）
18. 阅读下列短文，回答问题。
远距离输电
发电厂往往建在能源丰富的地方，电能由发电机发出，会沿着导线输送到几百千米甚至几千千米之外用电的地方。导线有电阻，电流通过时就要发热。这些热量是白白浪费的。如何减少输电线上电能的损耗呢？由P＝I2R可知，应尽量减小导线的电阻，由于输电距离不能改变，只能使导线粗一些，但导线过粗不但会消耗大量的金属材料，
而且给架线带来困难；另一种办法是减小导线中的电流，由P＝UI可知，在输送电功率不变的前提下，要减小电流，必须提高电压，所以远距离输电主要采取高压输电的方式来减少线路上的电能损失。
从发电厂输出的电能，一般都要通过升压变压器提升电压，到达用户处再用降压变压器逐级降低电压。根据输送距离的远近，常采用10 kV、35 kV、110 kV、220 kV的高压输电，甚至1 000 kV以上的特高压输电。在人体离它们较近
时，高压线或高压设备所带的高电压，有可能击穿它们与人体之间的空气，发生放电现象，在电流通过人体时，造成电烧伤，甚至死亡，这就是所谓的高压电弧触电。
（1）如图19-12a所示，在变电站旁常常立有警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生________________触电。
高压电弧
（2）关于远距离输电，下列表述错误的是________________（多选）。
A. 在输送功率不变时，提高输电电压会增大输电电流，从而增大输电损失
B. 在输送功率不变时，提高输电电压可以减小输电线电阻，从而减小输电损失
C. 在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D. 若能研制出常温下的超导体，用它制作远距离输电导线，将不需要高压输电方式
ABC
（3）若发电厂输出电功率为2×107 W，用10 kV的电压输电，此时的输电电流为________________A，若此时输电线的电阻为5 Ω，导线上的热损耗功率为________________W；在输送功率不变时，若改用1 000 kV的电压输电，则此时导线上的热损耗与原来导线上的热损耗的功率之比为________________。
2 000
2×107
1∶10 000
（4）远距离输电时有时难免出现短路故障，若某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图19-12b所示电路进行测量，假设甲、乙两地相距L km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为R，现输电线电压表的示数为U、电流表示数为I，则短路位置到甲地的距离为
________________。（用已知的物理量符号表示）
