一、单项选择题（本大题共7小题，每小题3分，共21分）

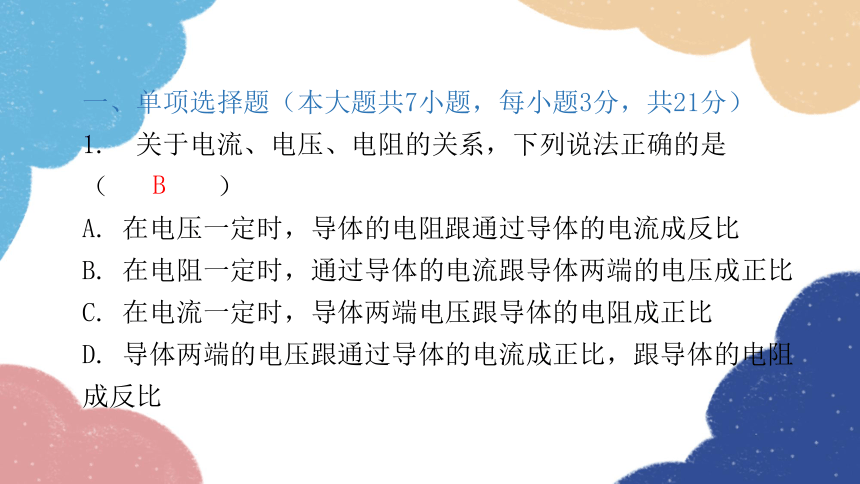

1. 关于电流、电压、电阻的关系，下列说法正确的是（ ）
A. 在电压一定时，导体的电阻跟通过导体的电流成反比
B. 在电阻一定时，通过导体的电流跟导体两端的电压成正比
C. 在电流一定时，导体两端电压跟导体的电阻成正比
D. 导体两端的电压跟通过导体的电流成正比，跟导体的电阻成反比
B

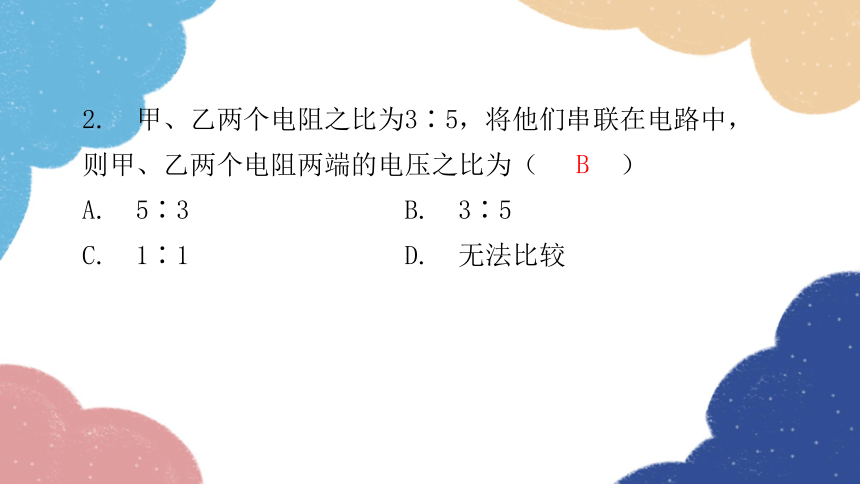

2. 甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙两个电阻两端的电压之比为（ ）
A. 5∶3 B. 3∶5
C. 1∶1 D. 无法比较
B

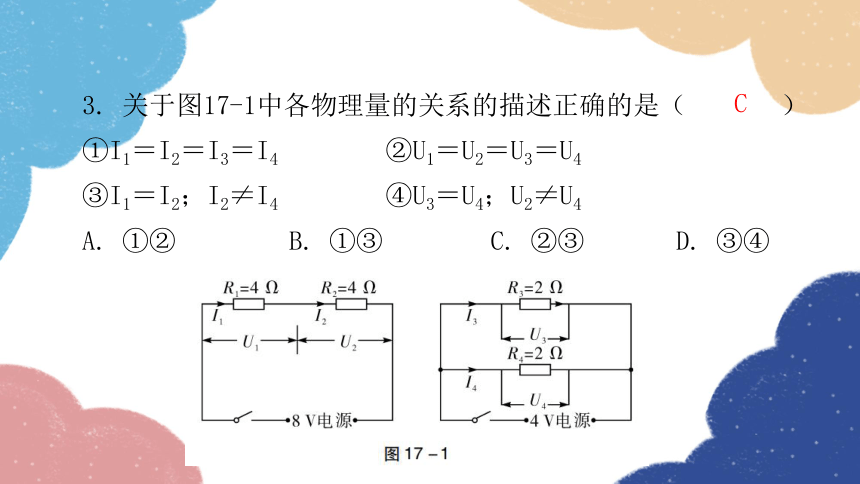

3. 关于图17-1中各物理量的关系的描述正确的是（ ）
①I1＝I2＝I3＝I4 ②U1＝U2＝U3＝U4
③I1＝I2；I2≠I4 ④U3＝U4；U2≠U4
A. ①② B. ①③ C. ②③ D. ③④
C

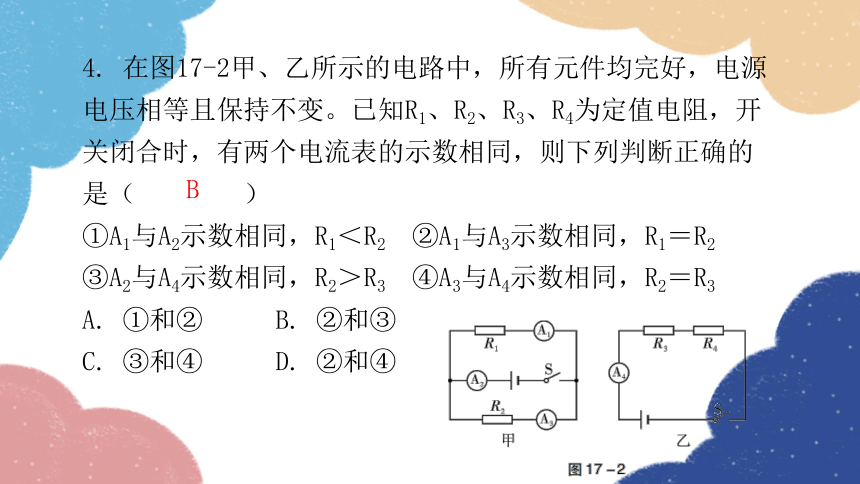

4. 在图17-2甲、乙所示的电路中，所有元件均完好，电源电压相等且保持不变。已知R1、R2、R3、R4为定值电阻，开关闭合时，有两个电流表的示数相同，则下列判断正确的是（ ）
①A1与A2示数相同，R1＜R2 ②A1与A3示数相同，R1＝R2
③A2与A4示数相同，R2＞R3 ④A3与A4示数相同，R2＝R3
A. ①和② B. ②和③
C. ③和④ D. ②和④
B

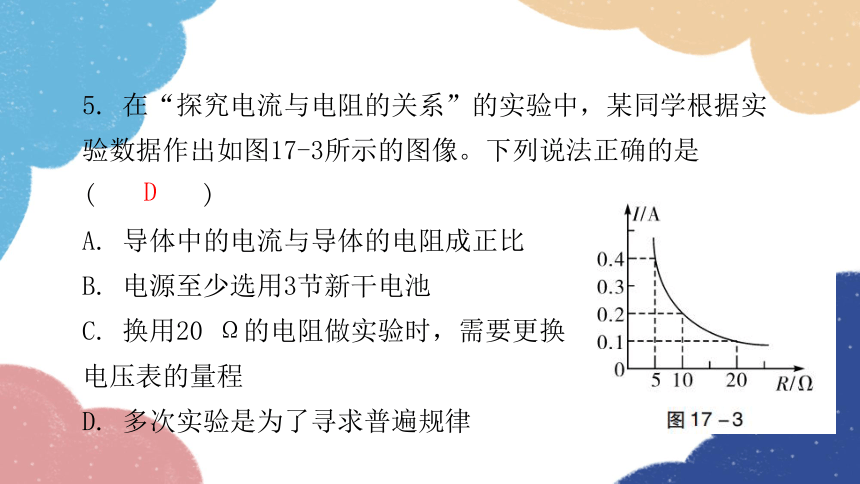

5. 在“探究电流与电阻的关系”的实验中，某同学根据实验数据作出如图17-3所示的图像。下列说法正确的是( )
A. 导体中的电流与导体的电阻成正比
B. 电源至少选用3节新干电池
C. 换用20 Ω的电阻做实验时，需要更换
电压表的量程
D. 多次实验是为了寻求普遍规律
D

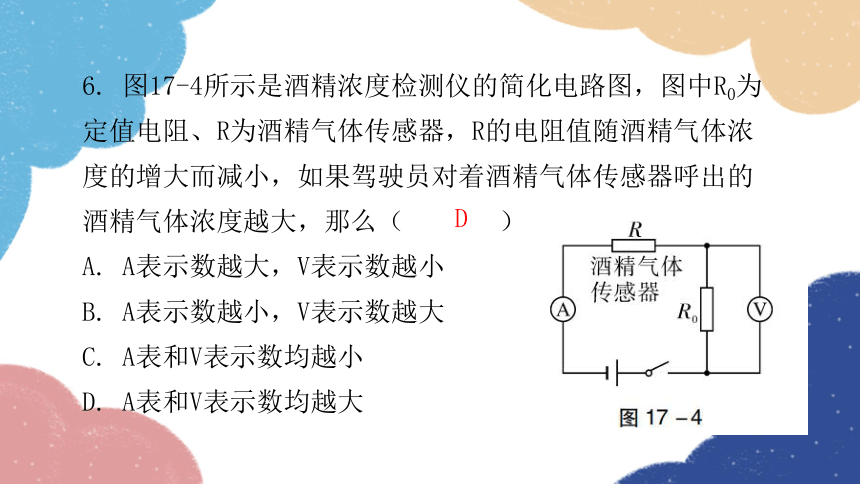

6. 图17-4所示是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（ ）
A. A表示数越大，V表示数越小
B. A表示数越小，V表示数越大
C. A表和V表示数均越小
D. A表和V表示数均越大
D

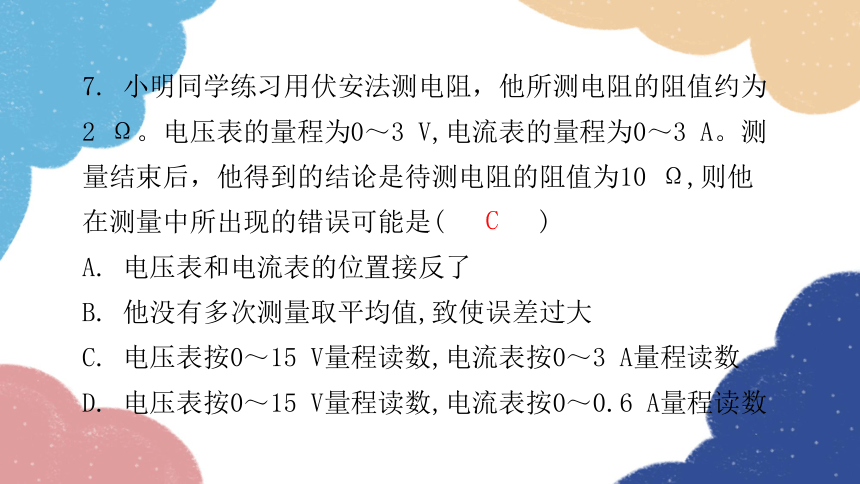

7. 小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω。电压表的量程为0～3 V,电流表的量程为0～3 A。测量结束后，他得到的结论是待测电阻的阻值为10 Ω,则他在测量中所出现的错误可能是( )
A. 电压表和电流表的位置接反了
B. 他没有多次测量取平均值,致使误差过大
C. 电压表按0～15 V量程读数,电流表按0～3 A量程读数
D. 电压表按0～15 V量程读数,电流表按0～0.6 A量程读数
C
二、填空题（本大题共7小题，每空2分，共40分）

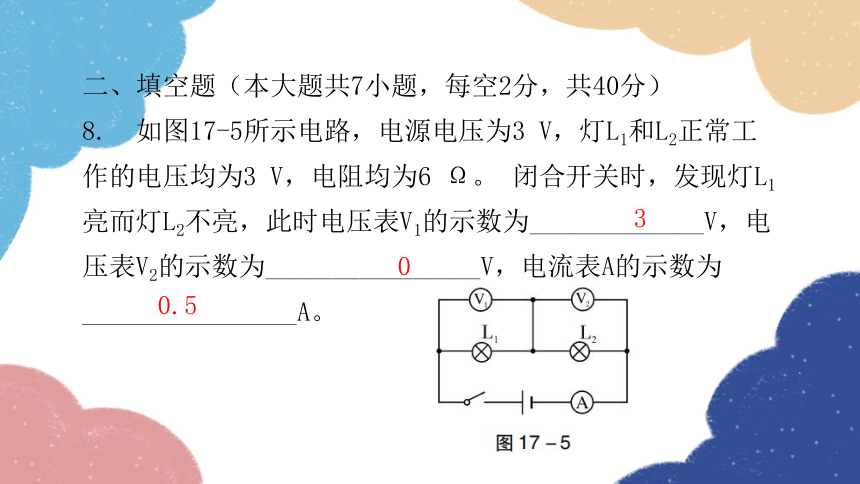

8. 如图17-5所示电路，电源电压为3 V，灯L1和L2正常工作的电压均为3 V，电阻均为6 Ω。 闭合开关时，发现灯L1亮而灯L2不亮，此时电压表V1的示数为_____________V，电压表V2的示数为________________V，电流表A的示数为________________A。
3
0
0.5
9. 将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________________，R1、R2两端的电压之比为________________。 若将两个电阻并联，则通过R1、 R2的电流之比为________________。
10. 对人体来说，皮肤干燥时电阻变________________，潮湿时电阻就变________________。 所以当带电体接触到潮湿皮肤时，通过人体的电流会很________________，很危险。
1∶1
2∶1
1∶2
大
小
大
11. 如图17-6所示的电路，电源电压6 V，电阻R1＝10 Ω。闭合开关后，R1两端的电压是2 V，则电路中的电流为________________A，R2两端的电压是________________V，
R2的阻值为____________Ω。
0.2
4
20
12. 两个电阻A和B，它们的电流与其两端电压的关系如图17-7所示。则由图可知：RA=__________Ω；若把它们并联在3 V的电路中，干路电流是__________A。若把它们串联在总电压为3 V的电路中，则通过电阻B的电流是________________A。
5
0.8
0.15
13.两个电阻R1和R2，串联接到6 V的电源上，电路中的电流是0.24 A，其中一个电阻两端的电压为3.6 V，已知R1>R2，则两个导体的电阻是R1 =________________Ω，R2=________________Ω。
15
10
14. 如图17-8所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过了一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是________________；若此时电压表的示数为4 U，则小灯泡L1、L2的电阻之比为________________；排除故障后，将小灯泡L1、L2的位置互换，则示数一定不发生变化的是________________（填“电流”
“电压”或“电流和电压”）表。
L2断路
3∶1
电流
三、作图题（共7分）
15. （1）（4分）请在虚线框中画出图17-9所示电路的电路图。
如答图17-1所示。
（2） （3分）如图17-10甲是一个可调亮度的台灯，小文用电位器（兼开关），一个小灯泡，还有两节干电池来模拟台灯亮度的变化过程。 请你帮她将图17-10乙的物体连接成一个电路。 要求：电位器的滑片P顺时针转动灯变亮，逆时针转动灯变暗。
如答图17-2所示。
四、实验题（共8分）
16. 小明和小华分别用“伏安法”测量定值电阻的阻值。
（1）小明实验的电路如图17-11甲所示，请用笔画线代替导线把电路连接完整。
如答图17-3所示。
（2）小明第1次测量时，电压表的示数如图17-11乙所示，则电压为________________V。
（3）小明测量的数据如表1所示，则定值电阻的阻值为________________Ω。（结果保留1位小数）
表1
1.5
4.9
实验次序 1 2 3
电压U/V 2.0 2.5
电流I/A 0.30 0.41 0.52
（4）小华测量的数据如表2所示，则小华实验中存在的问题可能是________________________________________。
表2
电压表并联在滑动变阻器两端了
实验次序 1 2 3
电压U/V 1.58 2.0 2.5
电流I/A 0.30 0.20 0.10
五、计算题（共12分）
17. 如图17-12所示的电路，电源电压保持不变，电阻R1、R2分别为20 Ω和30 Ω，只闭合开关S1时，电流表的示数为0.3 A。求：
（1）电源电压。
（2）S1、S2均闭合时，电流表的示数。
解：（1）只闭合开关S1时，电路为电阻R1的简单电路，由欧姆定律可得，电源电压
U＝IR1＝0.3 A×20 Ω＝6 V。

六、综合能力题（共12分）
18. 小明探究小灯泡、LED两端的电压随电流变化的情况，连接了如图17-13所示的实物图，其中电源可以提供不同的电压。
测量的数据如下表：
实验次序 1 2 3 4 5
电流表示数I/A 0.10 0.15 0.20 0.25 0.30
数字电压表V1示数U1/V 2.88 2.97 3.04 3.10 3.15
数字电压表V2示数U2/V 0.15 0.26 0.72 1.30 1.98
（1）请根据实物图，在图虚线框中画出电路图（用V1、V2表示数字电压表V1和V2）。
如答图17-4所示。
（2）电流为0.10 A时，小灯泡的阻值为________________。
（3）小明利用两节干电池（约3 V）和图中的小灯泡检测一批与上述实验规格一样的LED，为保护被测LED，设计了如图17-14所示的电路，根据表中数据，推断检测时，通过LED的电流是否能达到0.3 A？________________，理由是_______________________________________________________________________。
1.5 Ω
不能
此时的电源电压约为3 V，小于电流达到0.3 A时
的电压3.15 V
