《第十四章　欧姆定律》测试卷
2022-2023学年粤沪版九年级物理测试卷PPT★★
一、单项选择题(本大题7小题,每小题3分,共21分)

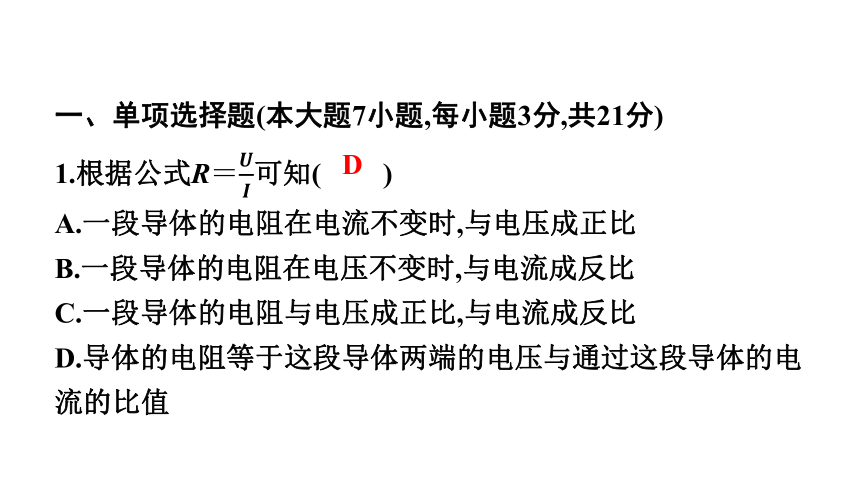

1.根据公式R＝可知( )
A.一段导体的电阻在电流不变时,与电压成正比
B.一段导体的电阻在电压不变时,与电流成反比
C.一段导体的电阻与电压成正比,与电流成反比
D.导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
D

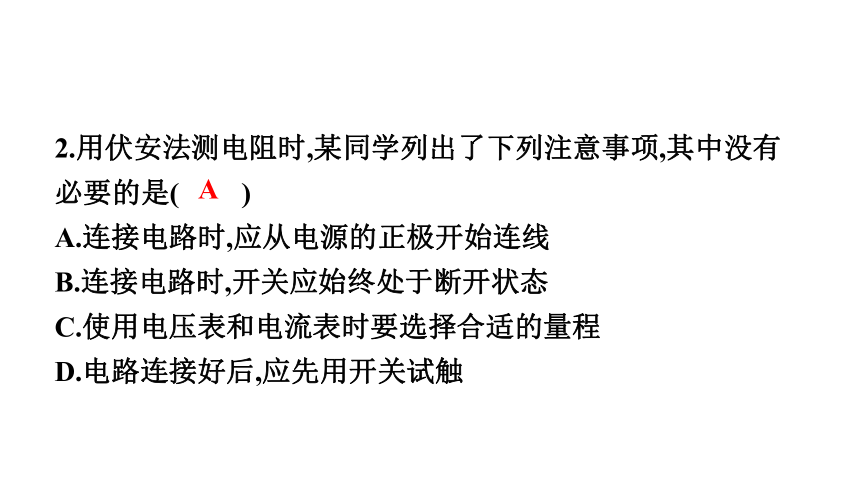

2.用伏安法测电阻时,某同学列出了下列注意事项,其中没有必要的是( )
A.连接电路时,应从电源的正极开始连线　　　
B.连接电路时,开关应始终处于断开状态
C.使用电压表和电流表时要选择合适的量程　　
D.电路连接好后,应先用开关试触
A
A B C D

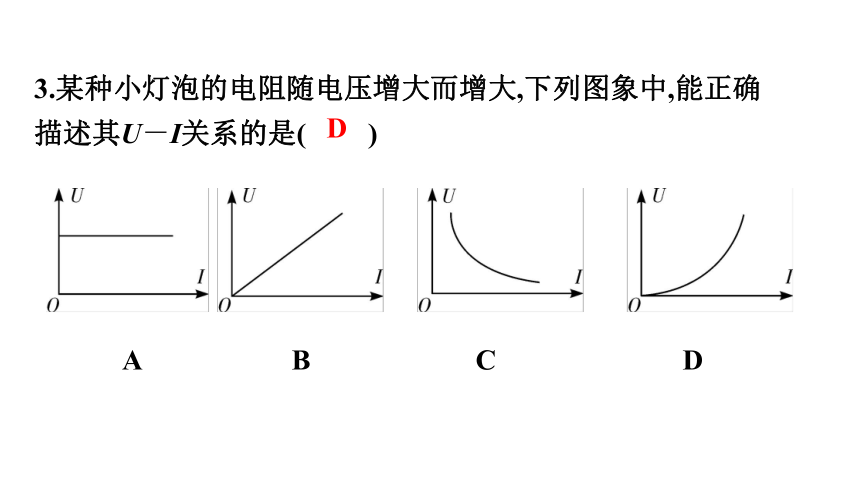

3.某种小灯泡的电阻随电压增大而增大,下列图象中,能正确描述其U－I关系的是( )
D

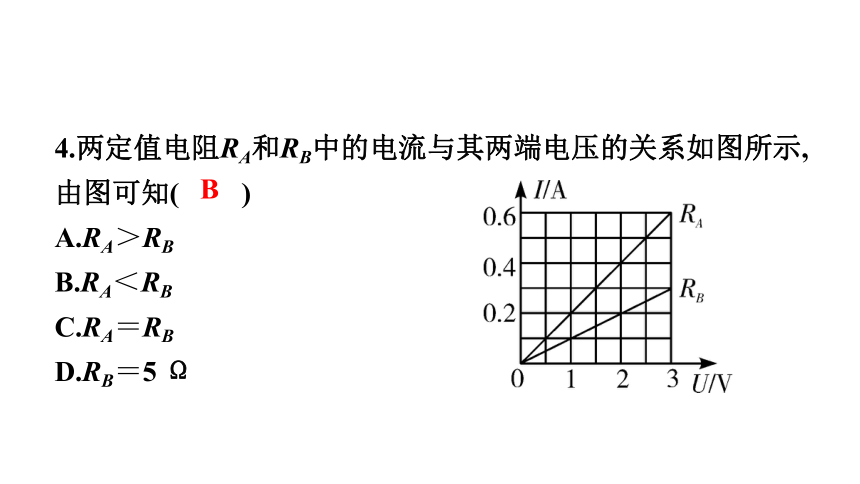

4.两定值电阻RA和RB中的电流与其两端电压的关系如图所示,由图可知( )
A.RA＞RB
B.RA＜RB
C.RA＝RB
D.RB＝5 Ω
B
A.I乙＞I丙＞I甲＞I丁
B.I乙＞I丙＞I丁＞I甲
C.I丙＞I甲＞I乙＞I丁
D.I丁＞I丙＞I甲＞I乙

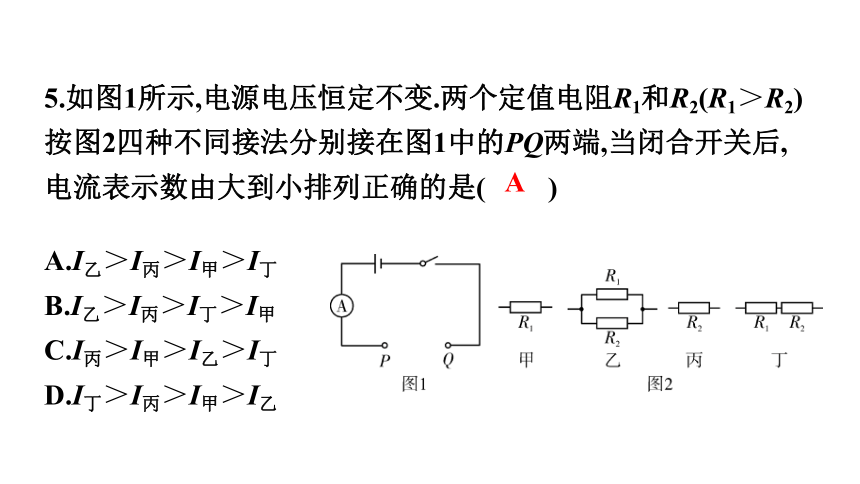

5.如图1所示,电源电压恒定不变.两个定值电阻R1和R2(R1＞R2)按图2四种不同接法分别接在图1中的PQ两端,当闭合开关后,电流表示数由大到小排列正确的是( )
A
A.电流表示数变小时,表明油箱中的油量减少
B.电流表示数变小时,电阻R0两端电压变大
C.当油箱中的油量减少时,电流表示数变大
D.当油箱中的油量减少时,变阻器R连入电路的电阻变小

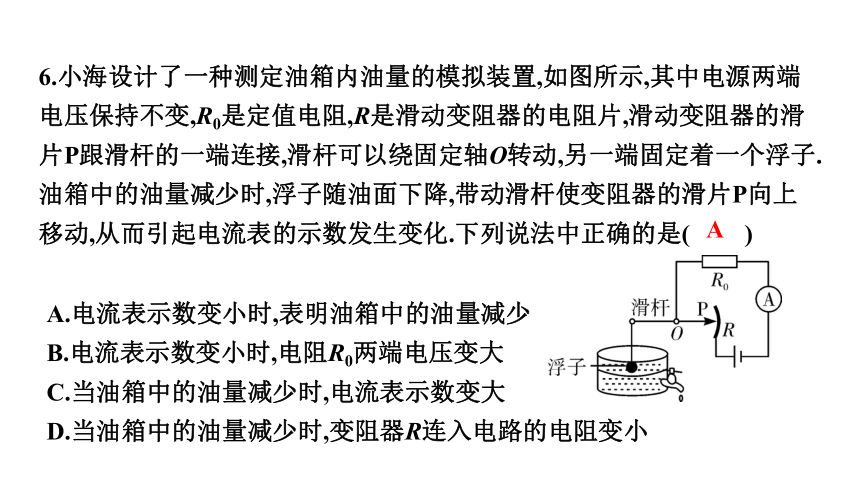

6.小海设计了一种测定油箱内油量的模拟装置,如图所示,其中电源两端电压保持不变,R0是定值电阻,R是滑动变阻器的电阻片,滑动变阻器的滑片P跟滑杆的一端连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子.油箱中的油量减少时,浮子随油面下降,带动滑杆使变阻器的滑片P向上移动,从而引起电流表的示数发生变化.下列说法中正确的是( )
A
A.小灯泡断路,滑动变阻器连接正常
B.小灯泡短路,滑动变阻器连接正常
C.滑动变阻器断路,小灯泡连接正常
D.滑动变阻器短路,小灯泡连接正常

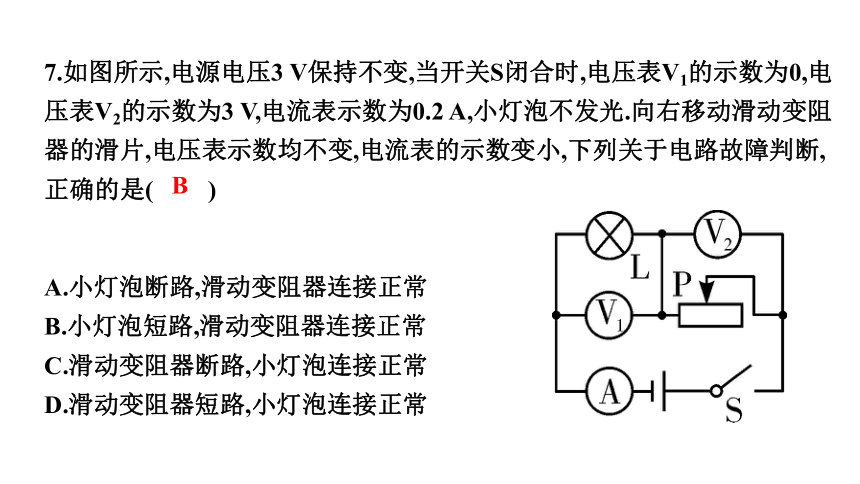

7.如图所示,电源电压3 V保持不变,当开关S闭合时,电压表V1的示数为0,电压表V2的示数为3 V,电流表示数为0.2 A,小灯泡不发光.向右移动滑动变阻器的滑片,电压表示数均不变,电流表的示数变小,下列关于电路故障判断,正确的是( )
B
二、填空题(本大题7小题,每空1分,共21分)

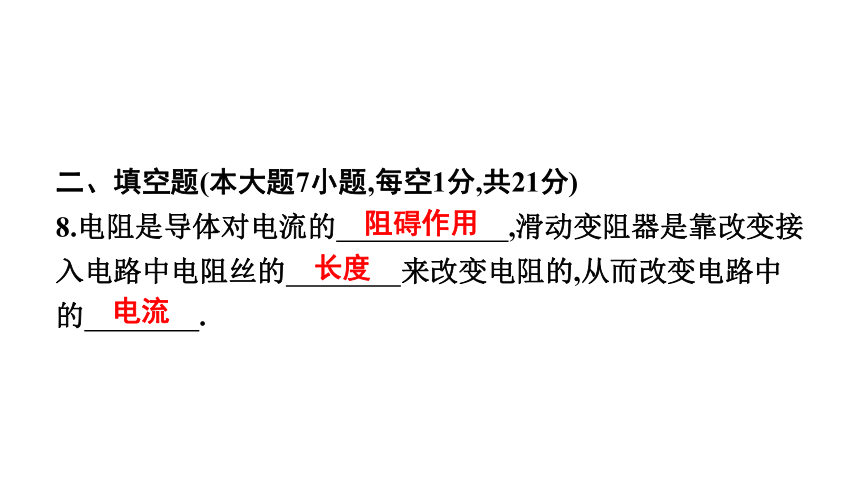

8.电阻是导体对电流的　 　,滑动变阻器是靠改变接入电路中电阻丝的　 　来改变电阻的,从而改变电路中的　 　.
　电流　
　长度　
　阻碍作用　

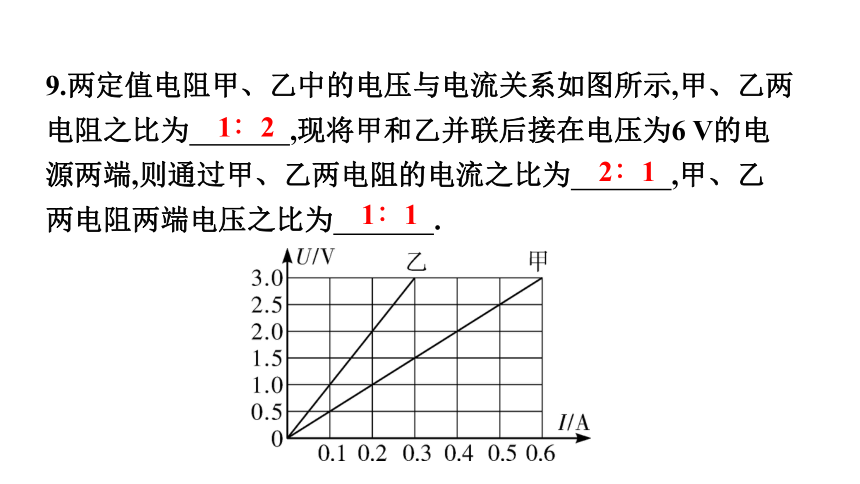

9.两定值电阻甲、乙中的电压与电流关系如图所示,甲、乙两电阻之比为　 　,现将甲和乙并联后接在电压为6 V的电源两端,则通过甲、乙两电阻的电流之比为　 　,甲、乙
两电阻两端电压之比为　 　.
　1∶1　
　2∶1　
　1∶2　

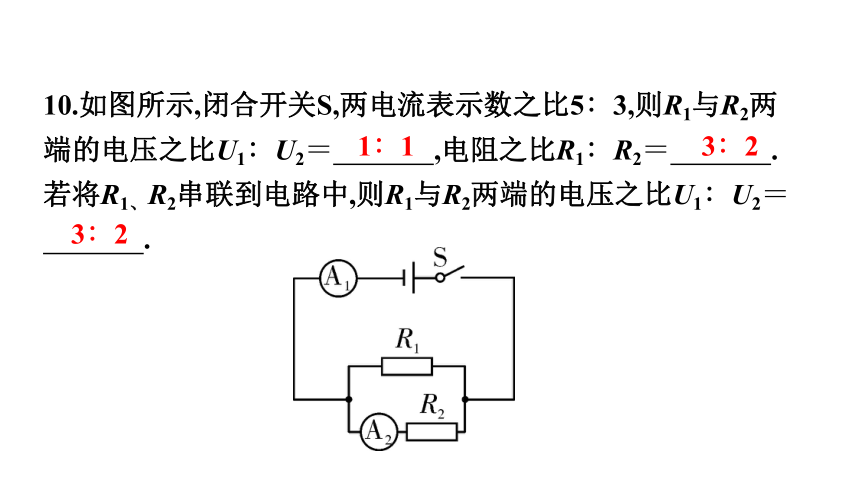

10.如图所示,闭合开关S,两电流表示数之比5∶3,则R1与R2两端的电压之比U1∶U2＝　 　,电阻之比R1∶R2＝　 　.若将R1、R2串联到电路中,则R1与R2两端的电压之比U1∶U2＝
　 　.
　3∶2　
　3∶2　
　1∶1　

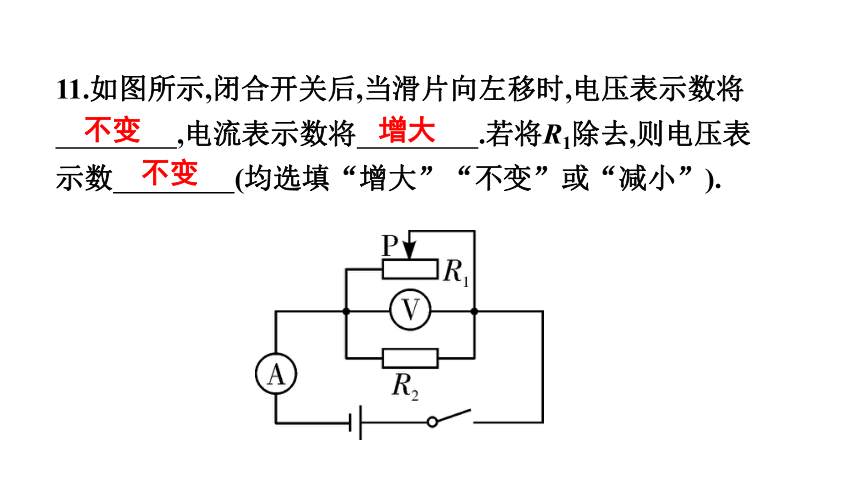

11.如图所示,闭合开关后,当滑片向左移时,电压表示数将
　 　,电流表示数将　 　.若将R1除去,则电压表
示数　 　(均选填“增大”“不变”或“减小”).
　不变　
　增大　
　不变　
12.当某导体两端电压是8 V时,通过它的电流是0.5 A,则该导体的电阻是　 　Ω.当它两端电压为0时,该导体的电阻为
　 　Ω,通过导体的电流为　 　A.
13.某电铃的电阻为10 Ω,额定电压为4 V,现只有一个电压为6 V的电源,为使电铃正常工作,需要　 　联一个　 　Ω的电阻.电铃正常工作时电流是　 　A.
　0.4　
　5　
　串　
　0　
　16　
　16　
14.电源电压保持不变,R1＝30 Ω,R2＝20 Ω,两电阻串联,电路中电流表的示数为0.2 A,则R1、R2串联后的总电阻为　 _
Ω,电源电压为　 　V,R1两端分得的电压为　 　V.
　6　
　10　
　50
三、作图题(共9分)
15.(1)在电阻一定时,探究电流与电压关系的实验中,晓玉把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路,正准备闭合开关时,旁边的小寒急忙拦住她,说接线错了.经检查,小寒发现只要改接一根导线就可以,请把接错的那一根导线找出来,打上“ ”,再画线把它改到正确的位置上,并在虚线框内画出相应的正确电路图.
如图所示
(2)酒精测试仪主要由阻值随酒精气体浓度增大而减小的气敏电阻R1与电压表组成;当检测到酒精气体浓度增大时,电路中电压表的示数也增大.请在图中按要求设计出酒精测试仪的工作电路.
答案图
四、实验题(本大题3小题,第16小题5分,第17小题8分,第18小题8分,共21分)
16.学习了电学知识后,小明对影响电阻大小的某些因素进行了探究,他从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝,电阻丝的参数如下表.请回答下列问题:
编号 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.1
b 锰铜合金丝 1.0 0.1
c 镍铬合金丝 1.0 0.2
d 镍铬合金丝 0.5 0.1
(1)选用电阻丝a、b分别接入电路中,是为了探究电阻大小跟导体的　 　是否有关.
(2)要探究电阻大小跟导体的横截面积是否有关,应选用
　 　电阻丝分别接入电路中.
(3)除了上述影响导体电阻大小的因素外,导体电阻还可能跟
　 　和温度有关.
(4)该探究实验中应用的实验方法有　 　和　 　.(选填字母)
A.等效替代法　　B.转换法　　C.放大法　　D.控制变量法
　D　
　B　
　长度　
　a、c　
　材料　
(1)检查无误后,闭合开关,滑动变阻器的滑片向左移动,请写出A表、V表的示数变化情况:　 _
　.
数变大　
17.如图甲是“测量小灯泡电阻”的实验装置,电源电压恒为6 V,小灯泡的额定电压为3.8 V.
　电流表示数变大、电压表示
(2)移动滑片获得了表格中的实验数据,计算出第1次实验时灯丝的电阻R1＝　 　Ω.
　7.5　
实验次数 发光情况 电压U/V 电流I/A 灯丝电阻R/Ω
1 刚发光 1.5 0.2
2 暗 2.5 0.30 8.3
3 亮 3.8
(3)分析数据及实验现象可知:灯越亮,灯丝电阻　 　.
(4)若小灯泡正常发光时的电流表示数如图乙,则小灯泡正常发光的电阻为　 　Ω.
　9.0　
　越大　
18.(8分)利用如图电路研究“电流与电阻的关系”,其中电流表量程为“0~0.6 A”,电压表量程为“0~3 V”,滑动变阻器的规格为“50 Ω　1 A”,依次将阻值为5 Ω、10 Ω、20 Ω的定值电阻接入AB之间完成实验,获得数据如下表.
实验组别 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.4 0.2 0.1
(1)完成第一组实验,断开开关,拆下5 Ω的电阻,改接10 Ω的电阻.继续操作有以下四步:①闭合开关;②将滑动变阻器的滑片移到最右端;③记录电流表示数;④将滑动变阻器的滑片移到适当位置.
从安全和规范角度考虑,正确的顺序是　 　(选填序号).
(2)上述操作④中判断滑片已处于适当位置的依据是
　 　.
　电压表示数为2 V　
　②①④③　
(4)要完成本次实验,最多只能将　 　节干电池串联作为电源.
(3)同学们依据表中数据作出了下列图象,其中正确的是
　 　(选填字母).
　4　
　AB　
(1)电源电压.
(2)滑动变阻器的最大阻值.
五、计算题(本大题2小题,第19小题10分,第20小题10分,共20分)
19.如图甲所示的电路中,定值电阻R1为10 Ω,R2为滑动变阻器,电源电压保持不变.闭合开关S后,滑片P从b端移动到a端的过程,电压表示数U与电流表示数I的关系图象如图乙所示.求:
解:(1)由图甲可知,两电阻串联,电压表测R2两端的电压,电流表测电路中的电流.当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图乙可知I1＝0.6 A,
由I＝可得,电源的电压:U＝I1R1＝0.6 A×10 Ω＝6 V.
(2)由欧姆定律可知滑动变阻器的最大阻值:
R2max＝＝20 Ω.
答:(1)电源电压为6 V.(2)滑动变阻器的最大阻值为20 Ω.
20.小林用一个电流表和一个阻值为10 Ω的电阻R0来测某未知电阻R1的阻值,设计了如图所示的电路,在只闭合S的情况下,电流表的示数为0.6 A;再同时闭合S、S1时,电流表的示数为0.9 A,电源电压不变,求:
(1)电源电压.
(2)电阻R1的阻值.
解:(1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流,
由I＝可得,电源的电压:U＝I0R0＝0.6 A×10 Ω＝6 V.
(2)同时闭合S、S1时,R0与R1并联,电流表测干路电流,因并联电路中干路电流等于各支路电流之和,所以,通过R1的电流:
I1＝I－I0＝0.9 A－0.6 A＝0.3 A,因并联电路中各支路两端的电压相等,所以,R1的阻值:R1＝＝20 Ω.
答:(1)电源电压为6 V.
(2)电阻R1的阻值为20 Ω.
六、综合能力题(共8分)
21.现代生物医学研究使用的细菌培养箱内的温度需要精确测控,测控的方法之一是用热敏电阻来探测温度.如图所示的电路,将热敏电阻Rx置于细菌培养箱内,其余都置于箱外,这样既可以通过电流表的示数来表示箱内温度,又可以通过电压表的示数来表示箱内温度.已知该电路中电源电压是12 V,定值电阻R0的阻值是200 Ω.热敏电阻Rx的阻值随温度变化的关系如图乙所示.求:
(1)当培养箱内的温度降低时,电压表的示数将　 　(选填“变大”或“变小”).
(2)当培养箱内的温度为0 ℃时,电压表的示数是多大 　 　.
(3)已知电流表的量程是0~30 mA,电压表的量程是0~4 V,则此电路能够测量的最高温度是多大
　 　.
　40 ℃　
　2 V　
　变小
