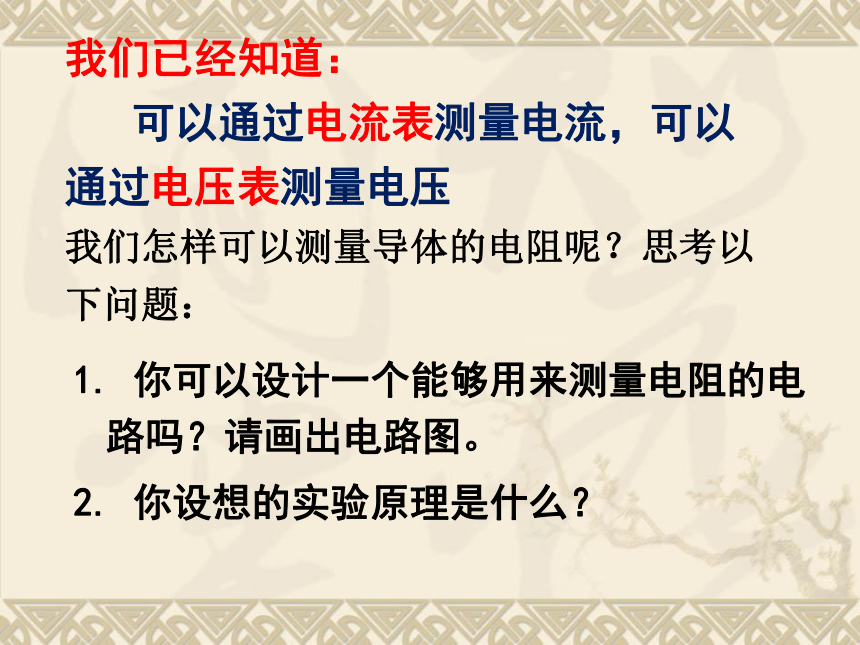

课件22张PPT。第十七章 欧姆定律第3节 电阻的测量新人教版初中物理1. 你可以设计一个能够用来测量电阻的电路吗?请画出电路图。
2. 你设想的实验原理是什么?我们已经知道:
可以通过电流表测量电流,可以通过电压表测量电压
我们怎样可以测量导体的电阻呢?思考以下问题:
一、伏安法测电阻1.实验原理:
2.实验器材: 电源、导线、开关、待测电阻、电压表、
电流表、滑动变阻器

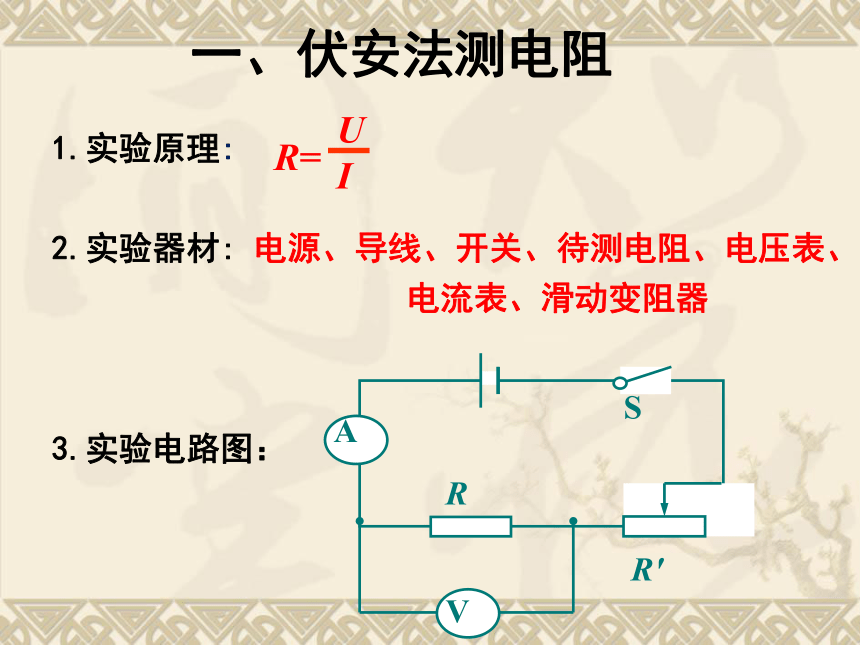

3.实验电路图:

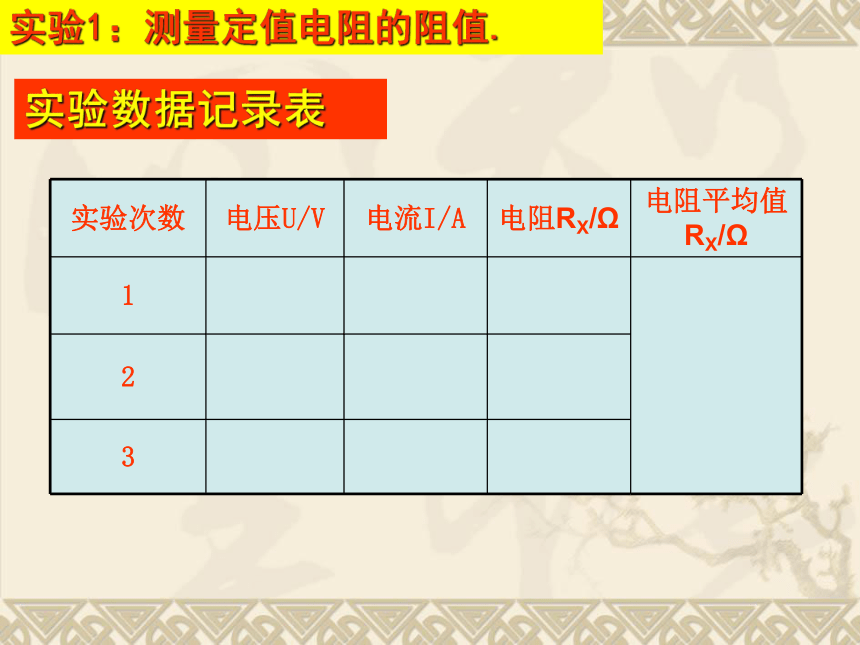

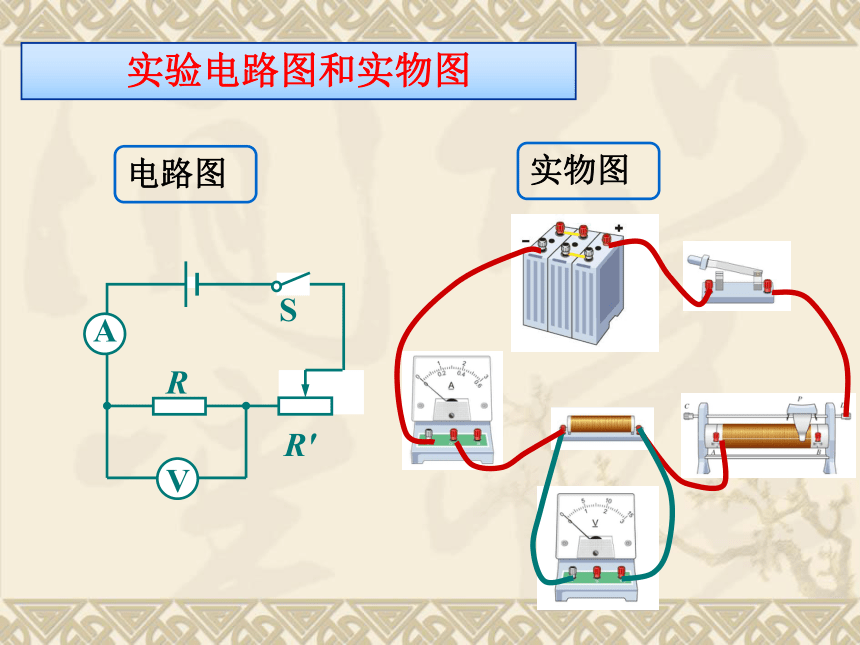

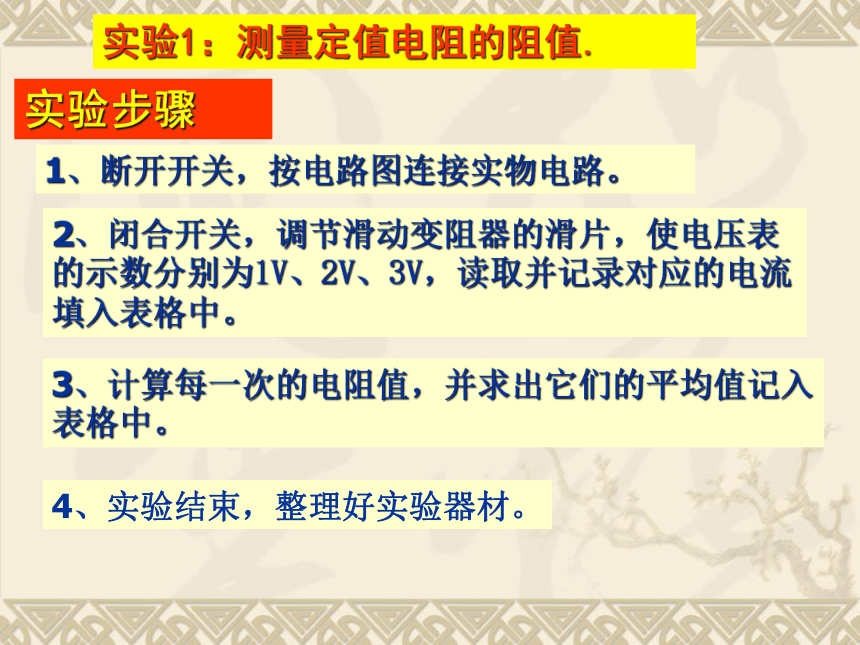

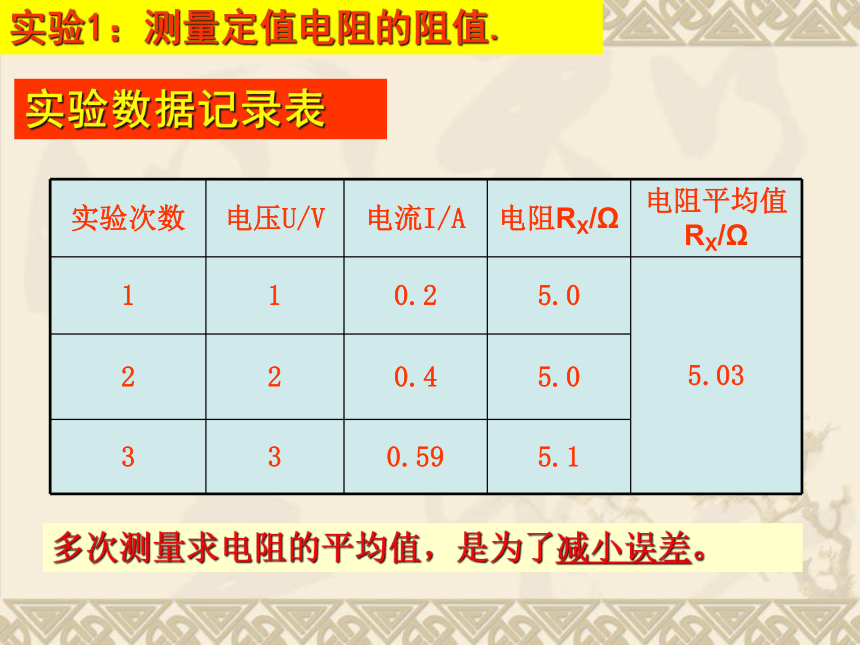

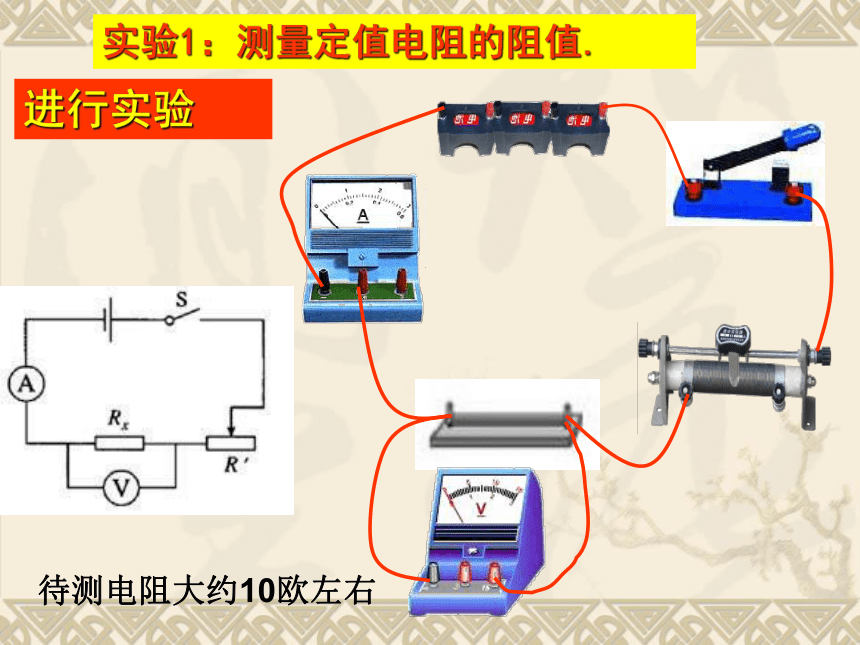

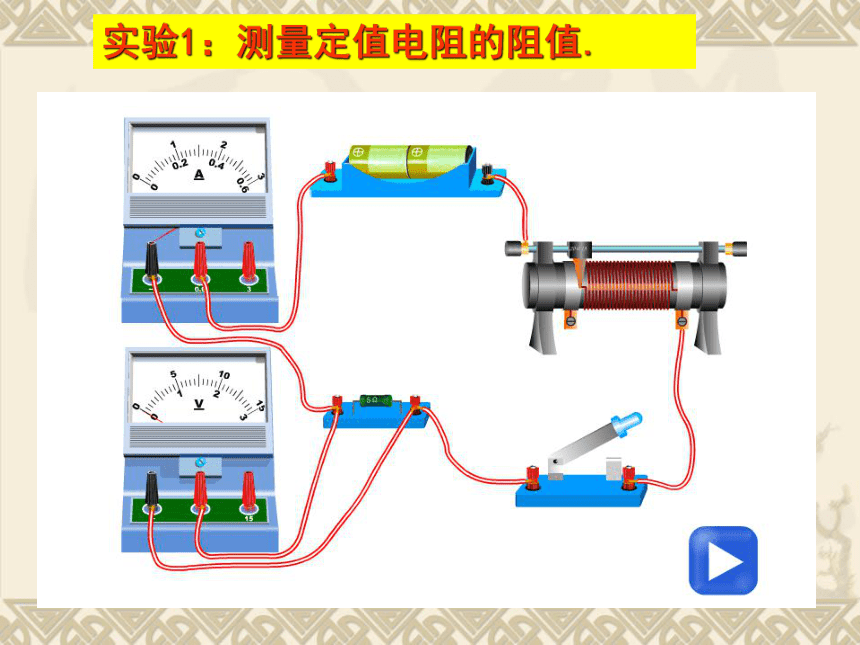

电路图 实物图 实验电路图和实物图1、断开开关,按电路图连接实物电路。2、闭合开关,调节滑动变阻器的滑片,使电压表的示数分别为1V、2V、3V,读取并记录对应的电流填入表格中。3、计算每一次的电阻值,并求出它们的平均值记入表格中。4、实验结束,整理好实验器材。实验步骤实验1:测量定值电阻的阻值.实验1:测量定值电阻的阻值.实验数据记录表实验1:测量定值电阻的阻值.进行实验待测电阻大约10欧左右实验1:测量定值电阻的阻值.实验1:测量定值电阻的阻值.实验数据记录表多次测量求电阻的平均值,是为了减小误差。  例1 小英按图甲所示的电路图连接实验电路,测量电阻R 的阻值。闭合开关 S,调节滑动变阻器的滑片P 后,观察到电压表和电流表的示数分
别如图乙、丙所示,则电流表的示数为 A,电阻R的阻值为 Ω。0.4 5 例题进行实验实验2:测量小灯泡的电阻.1、断开开关,按电路图连接实物电路。2、闭合开关,移动滑片让灯发光正常(2.5V),发光较暗(2V),发光较强(3V),读取电流表和电压表的示数,并记录入表格中。3、分别计算出灯泡在不同电压下发光时的电阻记入表格,并分析其电阻不同的原因。实验步骤实验2:测量小灯泡的电阻.4、实验结束,整理实验器材。设计实验记录表格实验2:测量小灯泡的电阻.实验2:测量小灯泡的电阻.实验记录表: 8.37.1灯泡规格:2.5V,0.3A根据记录的三组数据,分别求出三组对应的电阻值,并比较不同电流下电阻是否相同。分析:小灯泡的灯丝电阻与温度有关,温度越高,电阻越大。6.3  例3 在“测量小灯泡的电阻”
的实验中,某同学在连接电路时,
不小心将电流表和电压表接错了
位置,如图所示。闭合开关可能
出现的现象是( )
  A.电流表烧坏,电压表示数为0
  B.小灯泡烧坏
  C.电流表示数为0,电压表示数为电源电压值
 D.电流表示数为0,电压表示数为0C例题  1.小东同学做“测量小灯泡电阻”的实验: (1)请完成如图实验电路的连接;(2)小东正确连接电路后闭合开关,调节滑动变阻器使电压表的示数为图(甲)所示,此时电流表的示数如图 (乙)所示,小灯泡的电阻是 Ω。 5   例3 在“测量小灯泡的电阻”
的实验中,某同学在连接电路时,
不小心将电流表和电压表接错了
位置,如图所示。闭合开关可能
出现的现象是( )
  A.电流表烧坏,电压表示数为0
  B.小灯泡烧坏
  C.电流表示数为0,电压表示数为电源电压值
 D.电流表示数为0,电压表示数为0C例题  1.小东同学做“测量小灯泡电阻”的实验: (1)请完成如图实验电路的连接;(2)小东正确连接电路后闭合开关,调节滑动变阻器使电压表的示数为图(甲)所示,此时电流表的示数如图 (乙)所示,小灯泡的电阻是 Ω。 5   2.小东同学做测量灯泡电阻实验,连接电路后闭合开关,发现灯不亮,电流表无示数,电压表示数为电源电压。则
故障原因可能有几种?
请写出三种灯泡不亮
的原因。  (1)电压表串联在电路中了;
  (2)小灯泡断路;
  (3)连接小灯泡两端的导线或接线柱断路。拓展实验实验3:观察灯泡处断路和短路时现象.断开开关,将滑动变阻器阻值调到最大,电压表接入大量程;1、断路:将灯泡取下,闭合开关,观察现象;2、短路:将灯泡两端用导线相连,闭合开关,观察现象;1、灯泡不亮,电流表无示数(为0),电压表有示数;2、灯泡不亮,电流表有示数,电压表无示数(为0);电阻的测量实验原理:需测量物理量:实验电路图:滑动变阻器作用:改变被测电阻两端的电压小结
