第十五章 电流和电路
第4节 电流的测量
目录
01
课程要求
02
知识点精讲
03
课堂巩固

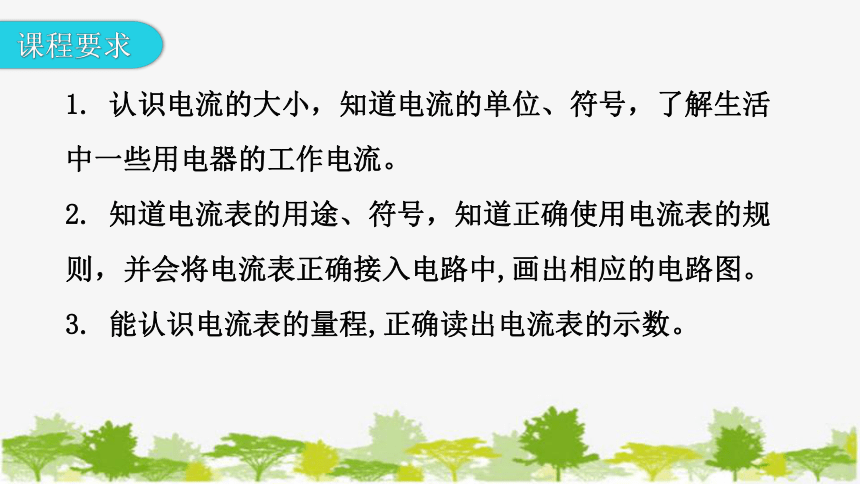

课程要求
1. 认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。
2. 知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中,画出相应的电路图。
3. 能认识电流表的量程,正确读出电流表的示数。
知识点精讲

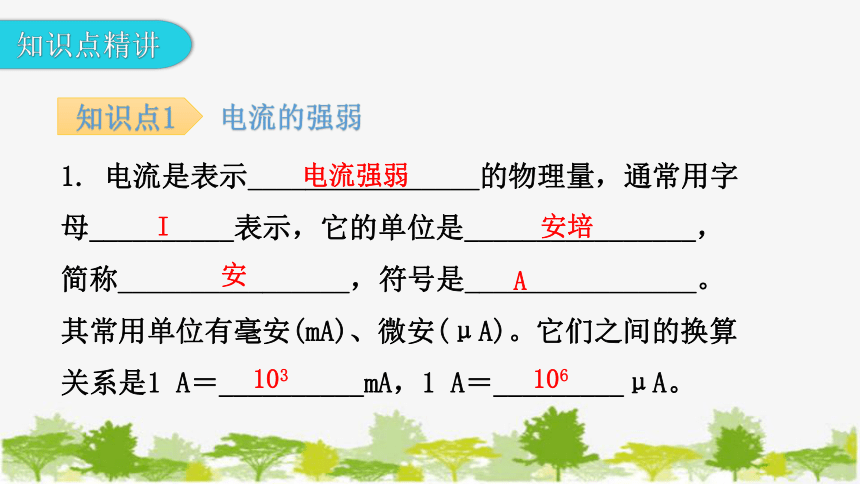

1. 电流是表示________________的物理量，通常用字母__________表示，它的单位是________________，简称________________，符号是________________。其常用单位有毫安(mA)、微安(μA)。它们之间的换算关系是1 A＝__________mA，1 A＝_________μA。
知识点1 电流的强弱
电流强弱
I
安培
安
A
103
106

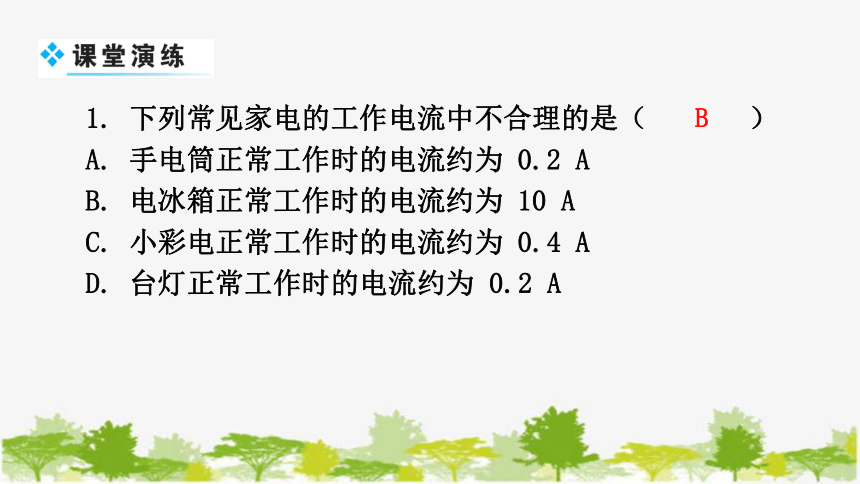

1. 下列常见家电的工作电流中不合理的是（ ）
A. 手电筒正常工作时的电流约为 0.2 A
B. 电冰箱正常工作时的电流约为 10 A
C. 小彩电正常工作时的电流约为 0.4 A
D. 台灯正常工作时的电流约为 0.2 A
B
2. 教室里一盏日光灯正常发光时的电流约200________________（填单位）。电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短，人体的安全电流为10 mA，也就是________________A。
mA
0.01
思路点拨：日光灯、台灯中的电流约为 0.2 A;电视机、电风扇的工作电流约为 0.5 A;洗衣机、电冰箱的工作电流约为 1 A；空调、电饭锅、微波炉、电热水壶的工作电流约为 5 A。
知识点2 电流的测量

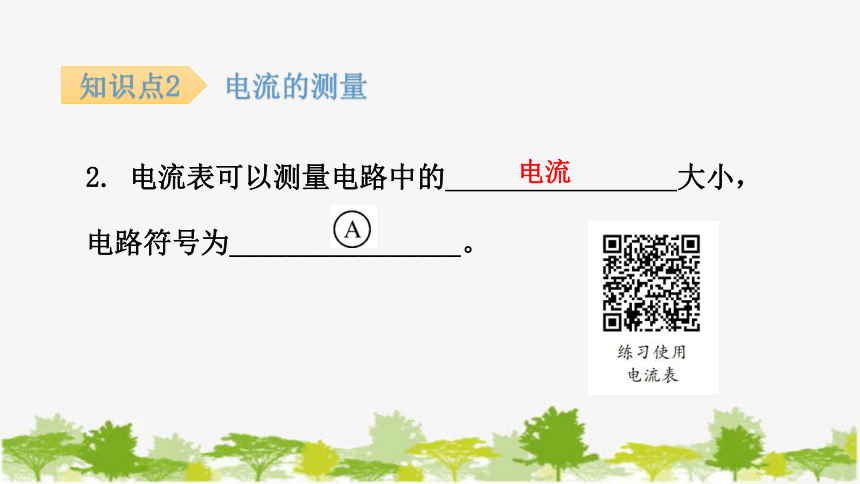

2. 电流表可以测量电路中的________________大小，电路符号为________________。
电流

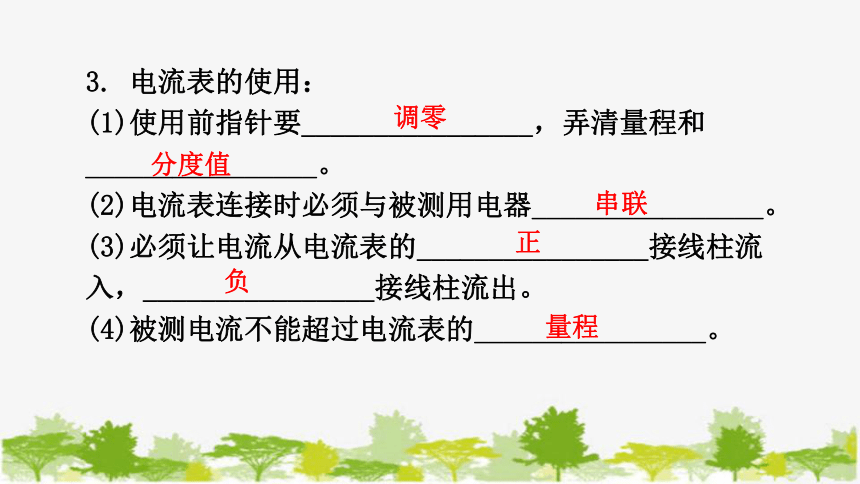

3. 电流表的使用：
(1)使用前指针要________________，弄清量程和________________。
(2)电流表连接时必须与被测用电器________________。
(3)必须让电流从电流表的________________接线柱流入，________________接线柱流出。
(4)被测电流不能超过电流表的________________。
调零
分度值
串联
正
负
量程
(5)选择量程：实验室常用电流表有两个量程，分别是0～0.6 A和0～3 A。测量前，先估测被测电流的大小。无法估计的情况下先选择0～_______________A的量程，用开关试触。若被测电流小于0.6 A，改用0～0.6 A量程；若被测电流大于0.6 A，用0～3 A量程。
(6)不允许把电流表直接连接到________________的两极！否则，电流表将被________________。
3
电源
损坏
（7）电流表读数：①明确所选电流表的量程；②确定电流表的分度值，即每小格0.02 A或0.1 A；③正对电流表观察指针的位置读数。
3. （2021枣庄）小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图15-4-1甲所示位置,原因是电流表___________________________﹔断开开关,纠正错误后,再闭合开关,发现指针偏转至图15-4-1乙所示位置,接下来的操作是断开开关，_______________________________继续进行实验。
正负接线柱接反了
换接0～0.6 A的量程
4. 如图15-4-2所示，电流表所用量程为_______________，该量程的分度值为______________，读数为________________A。
0～0.6 A
0.02 A
0.5
5. 如图15-4-3所示，若导线接“－” 和“0.6”两接线柱时，读数为________________A；若导线接“－”和“3”两接线柱时，读数为________________A。
0.1
0.5
思路点拨：
1. 电流表相当于一根能测电流大小的导线，它必须和被测的用电器串联。并联会造成电源短路或用电器被短接。
2. 正负接线柱反接，电流表的指针会反向偏转，容易损坏电流表。
3. 为了使读数更准确，量程能用小的就不用大的。若不能预先估计待测电流的大小，应选用最大量程进行试触。若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏；若指针偏转太小，则所选量程太大。
6. 如图15-4-4所示,某同学在实验时误把电流表并联在电灯L2的两端,闭合开关后观察到的现象是( )
A. 两灯都不亮
B. 两灯亮度正常
C. L1亮,L2不亮
D. 电流表没有示数
知识点3 带有电流表的电路
C
7. 下图中，能直接测量通过灯L1电流的电路是（ ）
D
8. 根据图15-4-5甲所示的电路图，用笔画线代替导线，连接图15-4-5乙所示实物电路。 (要求导线不能交叉)
如答图15-4-1所示。
思路点拨：根据电流流向，搞清电流表测量的是支路电流还是干路的总电流。
课堂巩固
1. 下列用电器中，工作电流为 0.1 mA 的可能是 （ ）
A. 半导体收音机电源
B. 普通照明灯
C. 家用电冰箱
D. 电子计算器电源
D
2. 一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但错误地使用了“-”和“3”两个接线柱，其他操作正确时会出现的情况是（ ）
A. 指针不动
B. 指针反向偏转
C. 指针摆动偏小
D. 指针摆动太大，电流表被烧坏
C
3. 下图是测量通过小灯泡电流的4个电路图，其中接法正确的是（ ）
C
4. 用电流表测量通过灯L2的电流是下图中的（ ）
D
5. 如图15-4-6所示,电路的○中有一个是电流表,另外两个是电灯。若电流表和电灯均能正常工作,下列说法正确的是( )
A. a为电流表,b和c为电灯
B. b为电流表,a和c为电灯
C. c为电流表,a和b为电灯
D. 以上均有可能
B
6. 雷电电流可达________________A，合2×108 mA；通过家用空调的电流约为5 A，合________________mA。
2×105
5×103
7. 在图15-4-7的虚线框内填上电源或电流表的电路符号，使两开关闭合后，两灯都能发光。（箭头表示电流方向）
如答图15-4-2所示。
